Pioneer KRP-SW01W: 尺寸圖

尺寸圖: Pioneer KRP-SW01W

background image

65

ChH

中文

日本先鋒公司出版。

版權

©2008

日本先鋒公司。

版權所有。

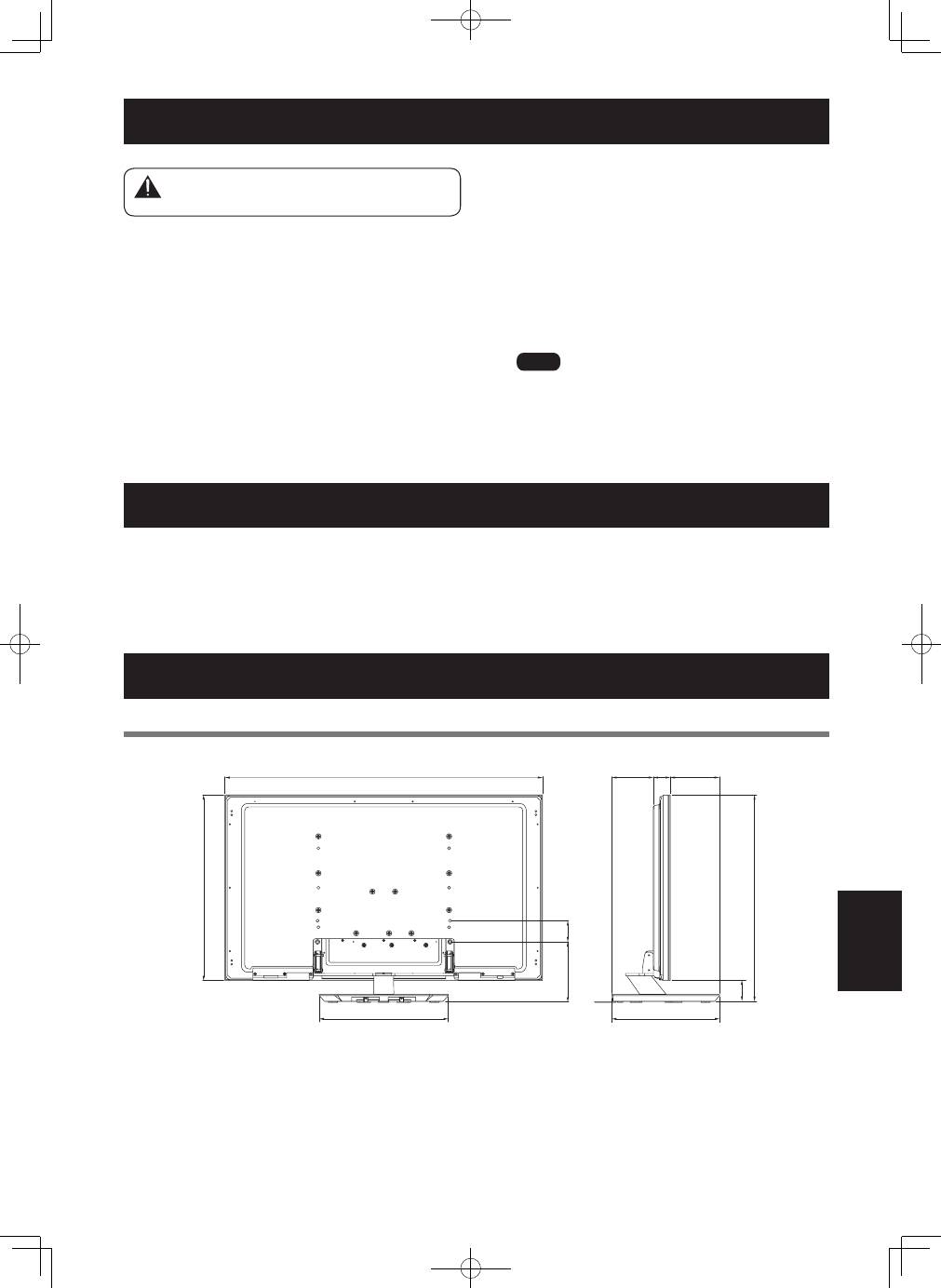

尺寸圖

50

吋顯示器

 (PRO-101FD/KRP-500A/KRP-500M)

(未配備揚聲器)

單位 :

mm

159

187

225

80

64

1233

723

410

490

81

804

從支架拆卸先鋒顯示器及電視

.

從支架來拆解先鋒顯示器及電視,請參照以下所敘述

的步驟,以防意外的發生。

關閉電源,然後從電源插座上拔除電源插頭,

從接頭上拔除連接線。

請取下防掉落定位帶和線。

3

. 首先請確認將往前 / 往後的傾斜固定閂是閂緊

的。

4

. 先將平坦地面清空,這樣便能將先鋒顯示器及

電視平躺放好,然後舖張紙在上方,便可以防

止被刮傷或其他的傷害。

5

. 將揚聲器搬開。

6

. 請參閱第

61

頁的“安裝先鋒顯示器及電視"

步驟

3

和步驟

4

.,以移除安裝用的螺絲 ( 共

4

顆螺絲 )。

7

. 從頂部握好先鋒顯示器及電視的把手,並以垂

直方式提起顯示器。

8

. 如步驟

4

將先鋒顯示器及電視慢慢的以紙張覆

蓋,並使螢幕面朝下。

附注

當重新將先鋒顯示器及電視裝回支架時,請確認左右兩邊的支

撐柱狀條是設定相同的角度。

規格

外部尺寸

533 mm

(寬)

 × 339.4 mm

(高)

 × 410 mm

(深)

重量

10.7 kg

•  以上的外部規格如有修改,以改善產品品質,恕不另行通知。

注 意
