Instellingsmechanisme voor de voor- en achterwaartse hellingshoek

Bij deze standaard kan de hellingshoek van de Pioneer

Display en Televisie binnen een bereik van ongeveer 2° naar

wens voorwaarts en achterwaarts worden ingesteld.

iÌʜ«

• Zorg ervoor dat de hoek pas wordt ingesteld

nadat de Pioneer Display en Televisie is

bevestigd.

• Zorg ervoor dat deze op een vlakke tafel of op

ander vlak oppervlak wordt geplaatst.

• Houd de bovenzijde van de Pioneer Display en

Televisie vast terwijl u de hoek instelt.

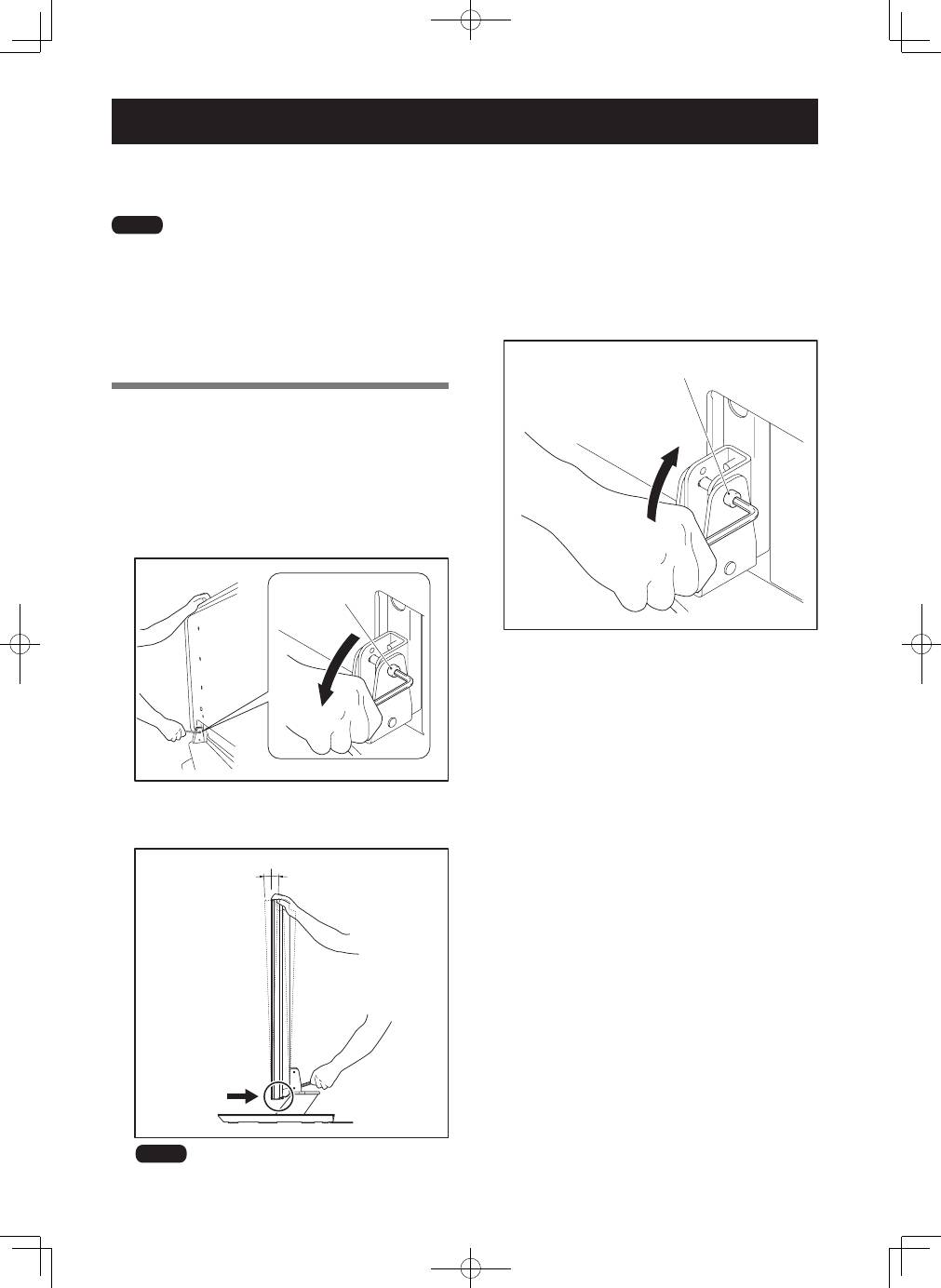

Procedure voor Instelling

1

  Maak met gebruik van de zeskantsleutel de

ankerbouten voor de voor- en achterwaartse

hellingshoek los (2 plaatsen aan de linker- en

rechterzijde).

Terwijl de bovenzijde van de Pioneer Display en

Televisie met de hand wordt vast gehouden, kunnen de

voorwaartse/achterwaartse hellingsankerbouten

aan de linker- en rechterzijden worden losgedraaid door

ze linksom te draaien met de bijgeleverde zeskantsleutel.

Forward/backward

inclination anchor bolt

Voorwaartse/achterwaartse

hellingsankerbout

Losdraaien

2

  Stel de gewenste hoek in.

Stel de gewenste hoek in door de Pioneer Display en

Televisie langzaam voor- of achterwaarts te bewegen.

2° 2°

iÌʜ«

Zorg ervoor wanneer u de hoek instelt dat u de handen

verwijderd houdt van de met de pijl op bovenstaande

figuur aangegeven plaats.

3

  Draai de voor-/achterwaartse

hellingsankerbouten aan (2 plaatsen aan de

linker- en rechterzijde).

Draai de

voorwaartse/achterwaartse

hellingsankerbouten

 aan de linker- en rechterzijden

stevig aan door ze rechtsom te draaien met de

bijgeleverde zeskantsleutel.

Houd de bovenzijde van de Pioneer Display en

Televisie met de hand vast totdat de bouten geheel zijn

aangedraaid.

Voorwaartse/achterwaartse

hellingsankerbout

Aandraaien

4

  Controleer nogmaals of de voor-/achterwaartse

hellingsankerbouten geheel zijn aangedraaid.
