Pioneer KRP-SW01W: Schéma indiquant les dimensions

25

Fr

Français

Publication de Pioneer Corporation.

© 2008 Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

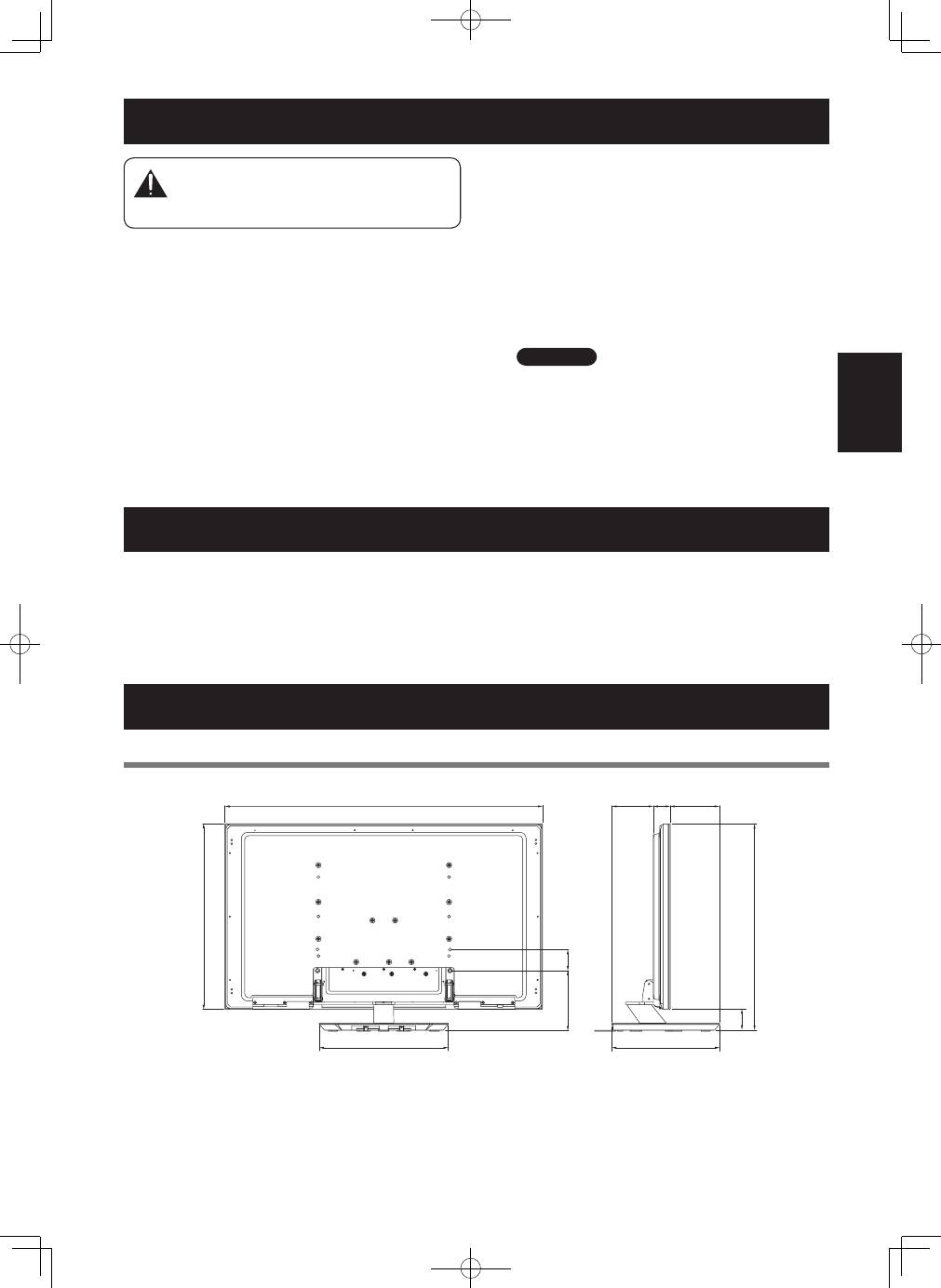

Schéma indiquant les dimensions

Ecran d’affichage 50 pouces (PRO-101FD/KRP-500A/KRP-500M) (Sans enceintes)

Unité : mm

159

187

225

80

64

1233

723

410

490

81

804

Démontage du moniteur et téléviseur Pioneer du support

 Lorsque vous démontez le moniteur et téléviseur

Pioneer de son support, observez strictement la

procédure indiquée ci-dessous afin d’éviter les

accidents.

1

Mettez l’appareil hors tension, débranchez

la prise d’alimentation de la prise murale et

retirez les câbles des connecteurs.

2

Retirez les bandes anti-chute et les câbles.

3

  Assurez-vous d’abord que les boulons

d’ancrage servant à l’inclinaison en avant et en

arrière sont serrés correctement.

4

  Faites d’abord de la place sur une surface

plane, etc. où vous pouvez laisser le moniteur

et téléviseur Pioneer à plat, et étendez un drap

dessus afin de protéger l’appareil des rayures

et autres dégâts éventuels.

5

  Retirez les enceintes.

6

  En vous référant aux opérations 3 et 4 décrites

dans le chapitre « Installation du moniteur et

téléviseur Pioneer » (page 21), retirez les 4 vis.

7

  Tout en le tenant par ses poignées et par le

haut, placez l’écran à la verticale.

8

  Placez le moniteur et téléviseur Pioneer tourné

vers le bas avec soin sur le drap mentionné à

l’étape 4.

,i“>ÀµÕi

Lorsque vous remontez le moniteur et téléviseur Pioneer

sur le support, assurez-vous d’installer les colonnes de

support de gauche et de droite en respectant le même

angle.

Caractéristiques

Dimensions extérieures : 533 mm (largeur) × 339,4 mm (hauteur) × 410 mm (profondeur)

Poids :

10,7 kg

•  Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent êtres modifiées sans avis

préalable en vue d’améliorer le produit.

Attention
