Подсоединение дисплея и телевизора Pioneer

Внимание

Вес дисплея и телевизора Pioneer составляет

примерно 31,4 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, должны собирать и

устанавливать, как минимум, два человека.

Внимание

•  Обязательно установку выполняйте на ровной,

устойчивой поверхности.

•  Вставьте винты в отверстия вертикально и надежно

затяните.

Способ подсоединения

1

Прикрепите к столику-подставке планки

для предотвращения падения, используя

крепежные винты

4

.

Затяните винты отверткой.

Установочные

винты

4

(M4 x 10 мм: черные)

Планки для

предотвращения падения

Сборка столика-подставки

Внимание

•  Сборку производите на ровном столе и т.д.

•  Вставьте винты в отверстия вертикально и надежно

затяните.

•  При выполнении этой операции, не убирайте руку с

опорной стойки до тех пор, пока она не будет прочно

закреплена.

Порядок сборки

1

  Прикрепите опорную стойку к столику-

подставке с помощью установочных винтов

1

 (в 4-х местах на левой и правой стороне).

Используя отвертку, сначала вкрутите, не затягивая,

верхний крепежный винт, затем вкрутите, не затягивая,

нижний крепежный винт.

Установочные винты

1

(M6 x 12 мм: черные)

Впереди расположены

отверстия большего

диаметра

2

  Полностью затяните установочные винты (в

4-х местах на левой и правой стороне).

Полностью затяните крепежные винты.

69

Ru

Pyccкий

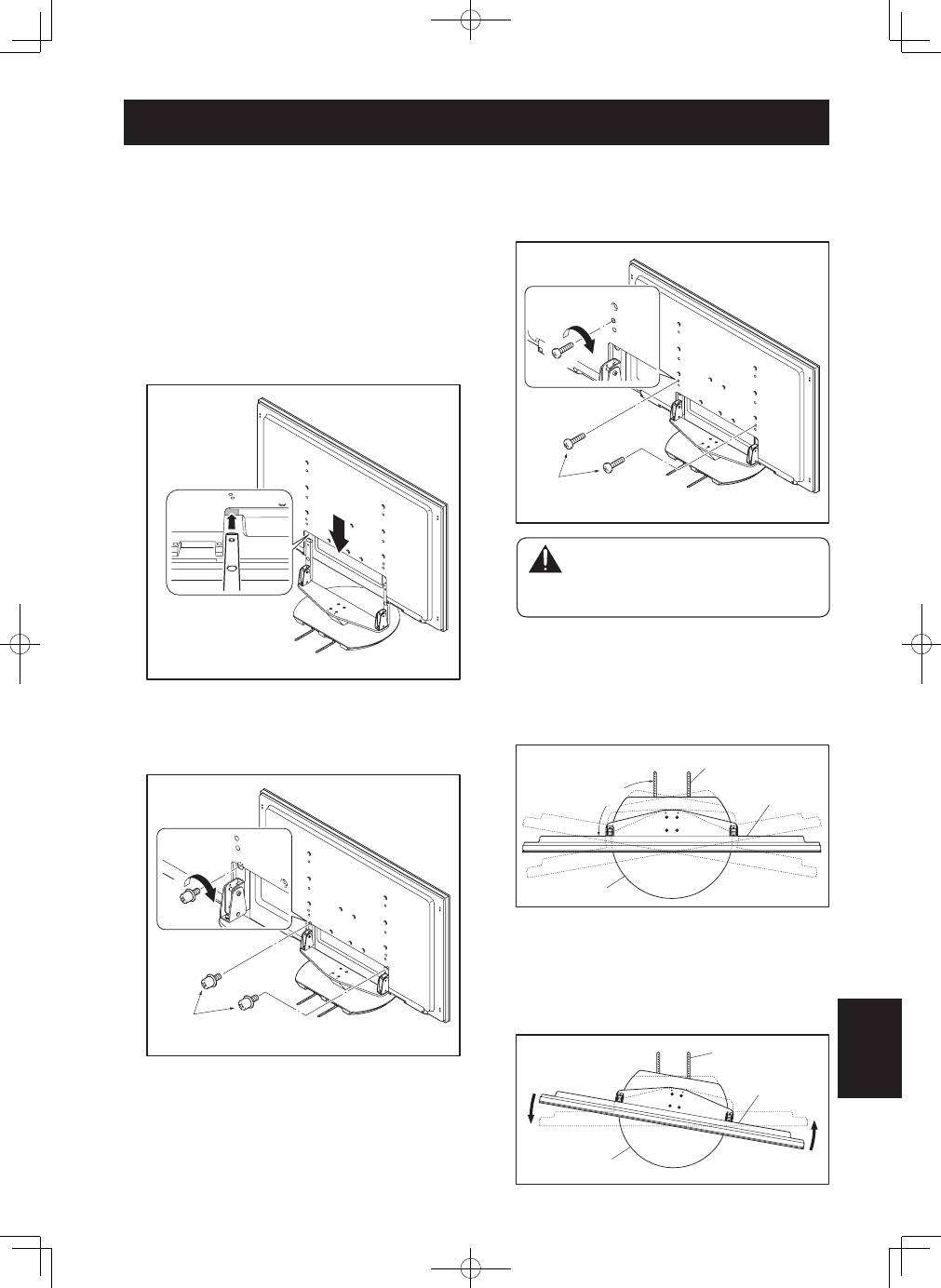

2

  Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Приложите опорные стойки столика-подставки к

основанию дисплея и телевизора Pioneer, как показано

стрелками, затем медленно вставьте их вертикально.

Будьте чрезвычайно внимательны, чтобы не вставить

опорные стойки столика-подставки в любую другую

часть дисплея и телевизора Pioneer, кроме установочных

пазов столика-подставки. Обратите внимание на то,

что это может вызвать повреждение панели дисплея

и телевизора Pioneer или его входных отверстий или

привести к деформации столика-подставки.

Выровняйте опорные

стойки с основанием

дисплея и телевизора

Pioneer, как показано на

сопроводительной схеме.

3

  Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

2

.

Затяните винты отверткой.

Установочные винты

2

(M8 x 15 мм: черные)

Подсоединение дисплея и телевизора Pioneer

4

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

3

.

Прикрепите дисплей и телевизор Pioneer в точках с

маркировкой “T” с помощью отвертки.

Установочные винты

3

(M8 x 23 мм: черные)

Внимание

  Бывали случаи, когда возникали

непредвиденные происшествия, такие как

поломка или падение оборудования, так

как столик-подставка устанавливался с

помощью неподходящих винтов.

5

  Нахождение центра зоны поворота столика-

подставки.

Положение, при котором планки для предотвращения

падения находятся под прямым углом относительно

дисплея и телевизора Pioneer, является центром угла

поворота столика-подставки.

90°

Планки для

предотвращения падения

Столик-подставка

Дисплей и

телевизор Pioneer

Если планки для предотвращения падения отклоняются

влево относительно дисплея и телевизора Pioneer, то

угол поворота столика-подставки можно отрегулировать

по отношению к центру поворотом дисплея влево так,

чтобы планки для предотвращения падения образовали

прямой угол относительно дисплея и телевизора Pioneer.

Планки для

предотвращения падения

Столик-подставка

Дисплей и

телевизор Pioneer
