Pioneer KRP-SW01W: Bevestiging van de Pioneer Display en Televisie

44

Du

Bevestiging van de Pioneer Display en Televisie

Waarschuwing

Het gewicht van een Pioneer Display en Televisie

bedraagt ongeveer 31,4 kg; vanwege de vlakke

vorm is hij instabiel. Zorg er daarom voor dat

tenminste twee personen de apparatuur plaatsen

en installeren.

iÌʜ«

•  Zorg ervoor dat de Pioneer Display en Televisie op een vlakke

en stabiele plaats wordt geïnstalleerd.

•  Breng de schroeven verticaal in de gaten aan en draai ze

stevig aan.

Bevestigingsmethode

1

Bevestig de strips ter voorkoming van omvallen

aan de staander met montageschroeven

4

.

Draai de schroeven met een kruiskopschroevendraaier

vast.

Strips ter voorkoming

van omvallen

Montageschroeven

4

(M4 × 10 mm: zwart)

Monteren van de Staander

iÌʜ«

•  Monteer de staander op een vlakke tafel, etc.

•  Breng de schroeven verticaal in de gaten aan en draai ze

stevig aan.

•  Laat daarbij uw hand niet los van de steunkolom totdat deze

stevig is bevestigd.

Wijze van monteren

1

  Bevestig de steunkolom met de

montageschroeven

1

 (op 4 plaatsen aan de

linker- en rechterzijde) aan de staander.

Draai de bovenste montageschroef met een

kruiskopschroevendraaier eerst half aan, en draai

vervolgens de onderste montageschroef half aan.

De grotere gaten

bevinden zich aan

de voorzijde.

Montageschroeven

1

(M6 × 12 mm: zwart)

2

  Draai de montageschroeven nu (op 4 plaatsen

aan de linker- en rechterzijde) helemaal aan.

Draai de montageschroeven nu helemaal aan.

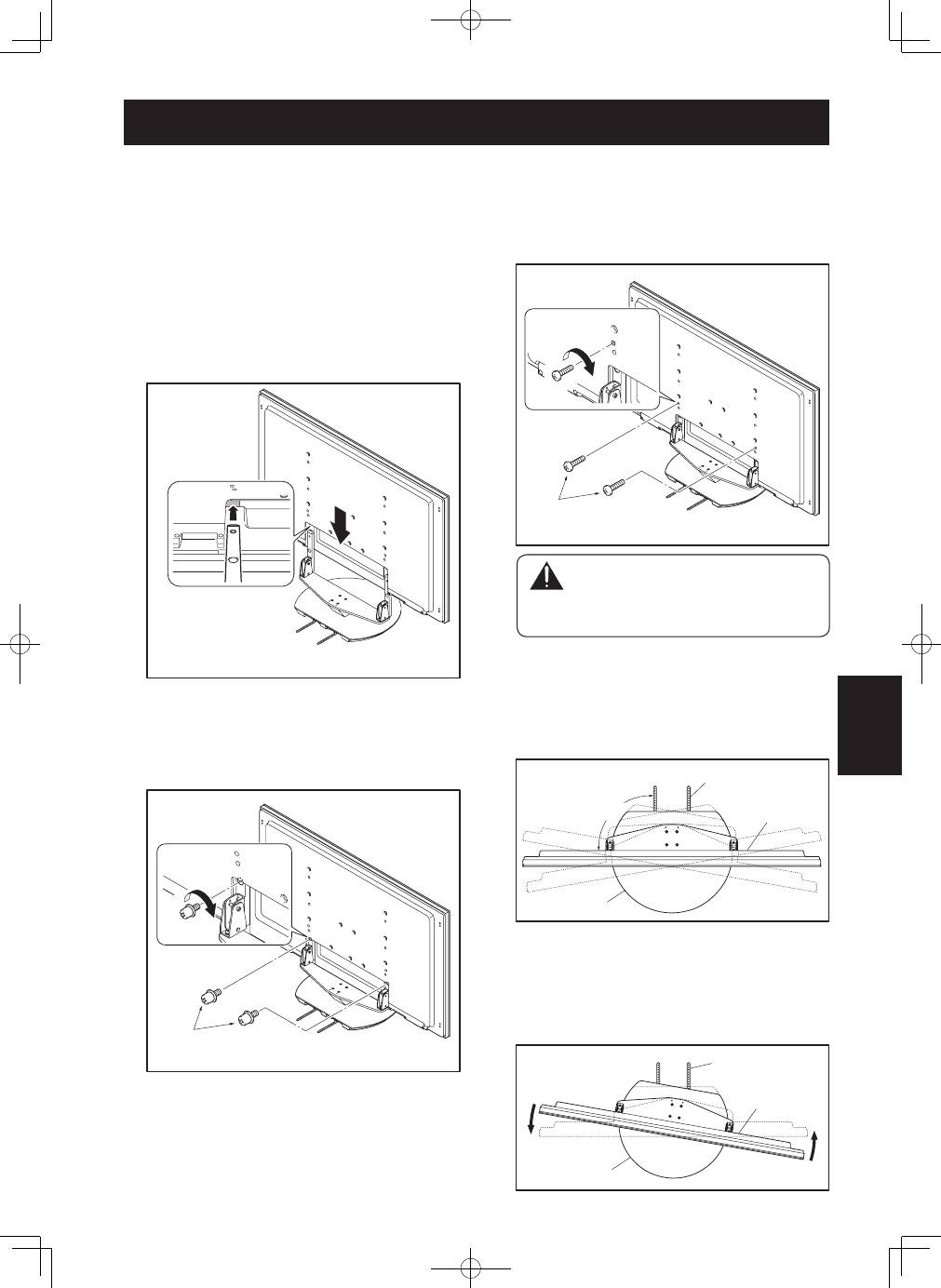

45

Du

Nederlands

2

  Bevestiging van de Pioneer Display en Televisie

aan de tafelbladstaander.

Bevestig zoals bij de pijlen aangegeven de

steunkolommen van de staander aan het onderste

gedeelte van de Pioneer Display en Televisie, en leidt

ze vervolgens verticaal naar binnen. Zorg ervoor dat

de steunkolommen van de staander niet in enig ander

gedeelte van de Pioneer Display en Televisie dan in

de invoegsleuven van de staander worden geplaatst,

anders kan het paneel of de uitgangen van de Pioneer

Display en Televisie beschadigd raken of kan de staander

kromtrekken.

Zorg dat de steunkolommen

zijn opgelijnd met het

onderste gedeelte van de

Pioneer Display en Televisie

zoals aangegeven in het

bijbehorende schema.

3

  Vastzetten van de Pioneer Display en Televisie

met montageschroeven

2

.

Draai de schroeven met een kruiskopschroevendraaier

vast.

Montageschroeven

2

(M8 × 15 mm: zwart)

Bevestiging van de Pioneer Display en Televisie

4

  Vastzetten van de Pioneer Display en Televisie

met montageschroeven

3

.

Bevestig de Pioneer Display en Televisie met een

kruiskopschroevendraaier aan de met “T” gemarkeerde

punten.

Montageschroeven

3

(M8 × 23 mm: zwart)

Waarschuwing

  Onvoorziene ongevallen kunnen

plaatsvinden en het is mogelijk dat de

apparatuur breekt of omvalt wanneer de

standaard met de verkeerde schroeven is

vastgezet.

5

  Bepaling van het midden van het rotatiebereik

van de staander.

De positie waarin de strips ter voorkoming van omvallen

die aan de staander zijn bevestigd rechthoekig staan

ten opzichte van de Pioneer Display en Televisie, is het

midden van de rotatiehoek van de staander.

Pioneer display

en televisie

90°

Strips ter voorkoming

van omvallen

Tafelbladstaander

Indien de strips ter voorkoming van omvallen naar links

neigen ten opzichte van de Pioneer Display en Televisie,

kan de rotatiehoek van de staander naar het midden

worden aangepast door de display zodanig naar links te

draaien, dat de strips een rechthoek vormen ten opzichte

van de Pioneer Display en Televisie.

Pioneer display

en televisie

Strips ter voorkoming

van omvallen

Tafelbladstaander
