Cómo instalar el monitor y televisor Pioneer

PRECAUCIÓN

Un monitor y televisor Pioneer pesa alrededor de

31,4 kg; puesto que carece de fondo, es inestable.

Por consiguiente, es imprescindible que al menos

dos personas intervengan en su montaje e

instalación.

 œÌ>

•  Asegúrese de que instala el televisor sobre una superficie

llana y estable.

•  Introduzca verticalmente los tornillos en los agujeros y

apriételos fuertemente.

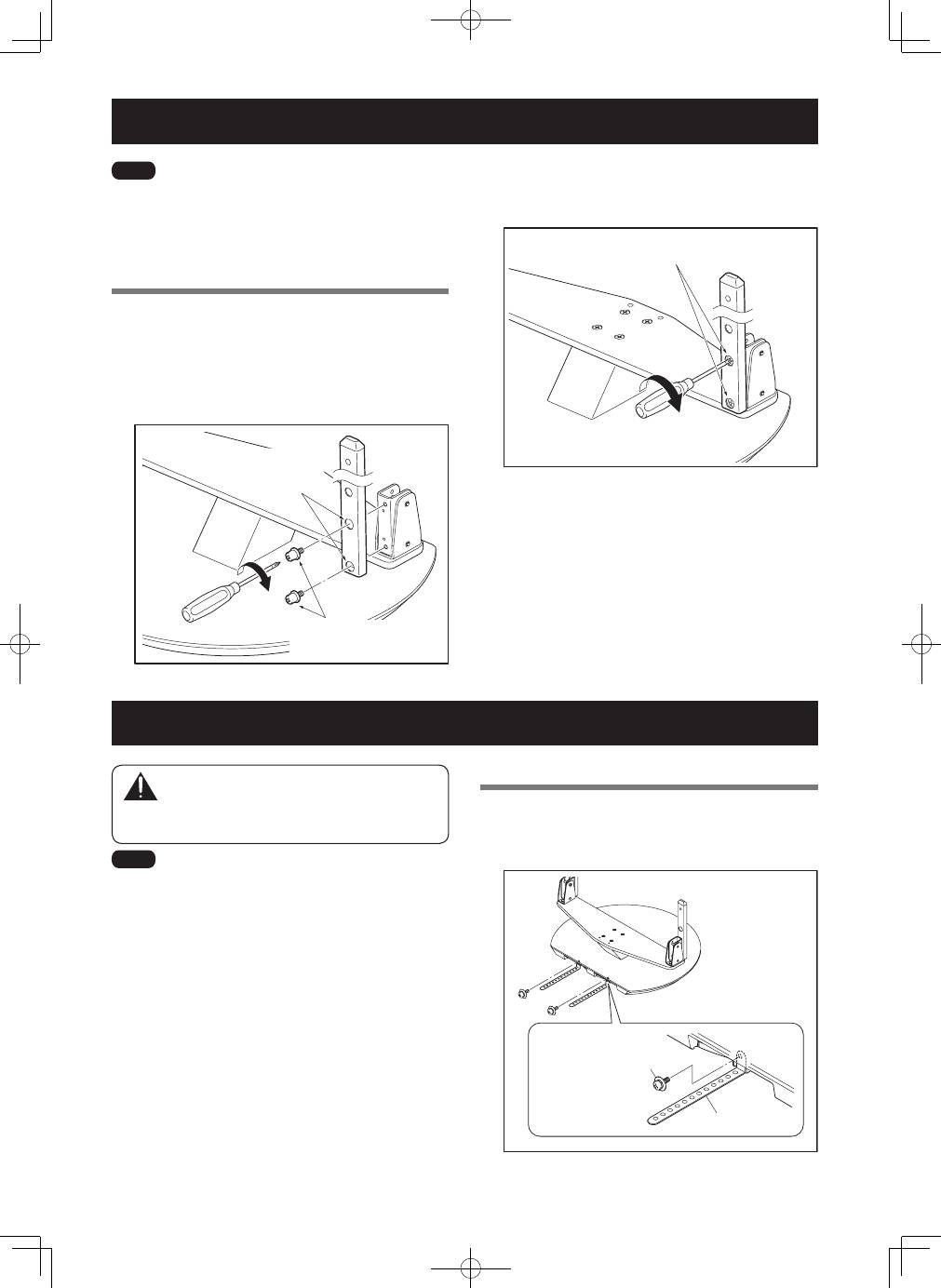

Método de fijación

1

Utilice los tornillos de instalación

4

 para

acoplar las correas anticaída en el soporte.

Apriete los tornillos con un destornillador Phillips.

Correa anticaída

Tornillo de instalación

4

(M4 × 10 mm: negros)

Montaje del soporte

 œÌ>

•  Móntelo siempre en una mesa plana o similar.

•  Introduzca verticalmente los tornillos en los agujeros y

apriételos fuertemente.

•  Cuando lleve a cabo esta operación, no retire la mano de la

columna de soporte hasta haberla asegurado firmemente.

Procedimiento de montaje

1

  Asegure la columna en el soporte mediante

los tornillos de instalación

1

 (4 posiciones a la

derecha e izquierda).

Utilice un destornillador Phillips para colocar, sin apretar,

primero el tornillo de instalación superior y después el

tornillo de instalación inferior.

Los agujeros más

grandes están en la

parte delantera.

Tornillos de instalación

1

(M6 × 12 mm: negros)

2

  Apriete completamente los tornillos de

instalación (4 posiciones a la derecha e

izquierda).

Apriete completamente los tornillos de instalación.

53

Sp

Español

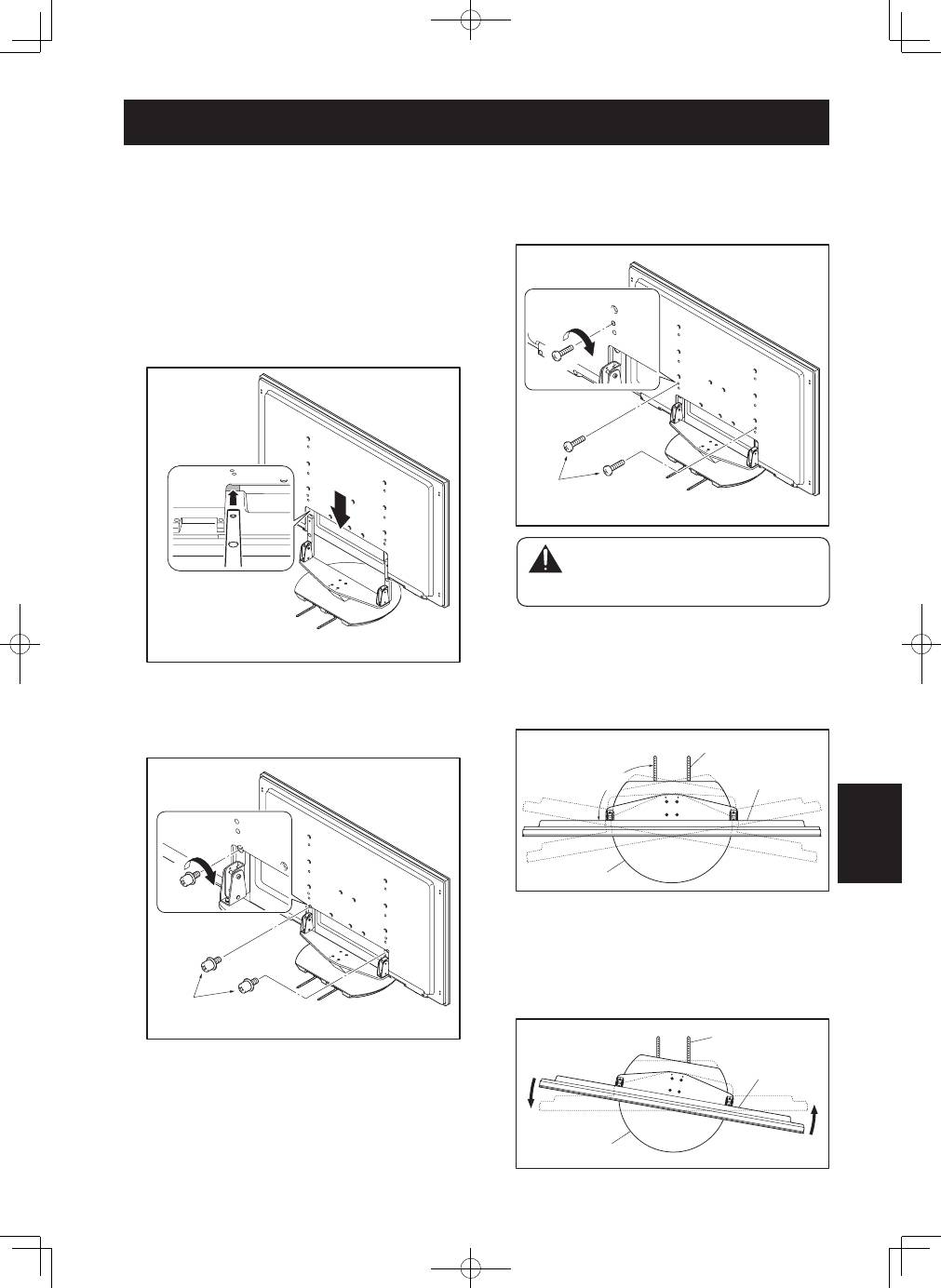

2

  Cómo instalar el monitor y televisor Pioneer en

el soporte.

Coloque las columnas del soporte en la parte inferior

del monitor y televisor Pioneer, tal y como indican las

flechas. Después, introdúzcalas lentamente de forma

vertical. Tenga muchísimo cuidado de no introducir las

columnas del soporte en ningún otro lugar del monitor y

televisor Pioneer que no sean las ranuras de inserción.

Tenga en cuenta que si eso ocurriera, se podrían

producir daños en el monitor y televisor Pioneer o en sus

puertos, o bien deformaciones en el soporte.

Alinee los soportes de

las columnas con la

parte inferior del monitor

y televisor Pioneer, tal y

como se indica en el

diagrama.

3

  Cómo asegurar el monitor y televisor Pioneer

mediante los tornillos de instalación

2

.

Apriete los tornillos con un destornillador Phillips

Tornillos de instalación

2

(M8 × 15 mm: negros)

Cómo instalar el monitor y televisor Pioneer

4

  Cómo asegurar el monitor y televisor Pioneer

mediante los tornillos de instalación

3

.

Utilice un destornillador Phillips para fijar el monitor y

televisor Pioneer en los puntos indicados con una “T”.

Tornillos de instalación

3

(M8 × 23 mm: negros)

PRECAUCIÓN

   Si el soporte no se instala utilizando los

tornillos adecuados, podrían producirse

accidentes imprevistos, como la rotura o caída

del equipo.

5

  Cómo encontrar el centro del ángulo de

rotación del soporte.

El punto en el que las correas anticaída acopladas

al soporte formen un ángulo recto con el monitor y

televisor Pioneer será el centro del ángulo de rotación

del soporte.

Monitor y televisor

Pioneer

90°

Soporte de mesa

Correa anticaída

Si las correas anticaída se inclinan hacia la izquierda

con relación al monitor y televisor Pioneer, el ángulo de

rotación del soporte puede ajustarse hacia el centro

girando la pantalla hacia la izquierda, de modo que las

correas anticaída formen un ángulo recto con el monitor

y televisor Pioneer.

Monitor y televisor

Pioneer

Soporte de mesa

Correa anticaída
