Pioneer KRP-SW01W: Mittel zur Verhütung des Umstürzens

32

Ge

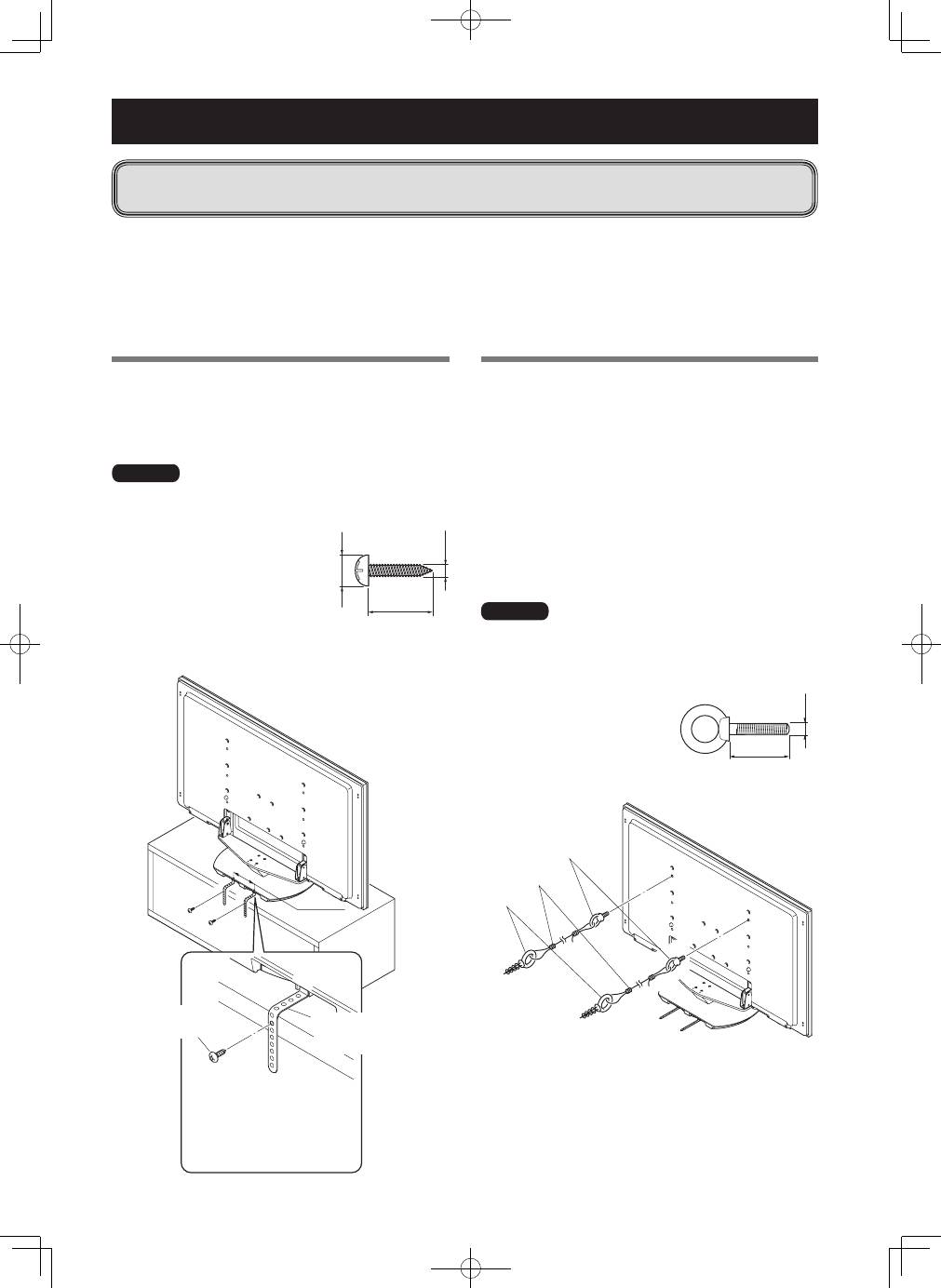

Mittel zur Verhütung des Umstürzens

Verwendung einer Wand zur

Stabilisierung

1

  Anbringen von Bolzenschrauben zur

Verhinderung des Umfallens des Pioneer-

Bildschirms oder -Fernsehers.

2

  Verwendung starker Schnuren zur

angemessenen und sicheren Stabilisierung der

Einheit an einer Wand, einer Säule oder einem

anderen stabilen Bauelement.

•  Führen Sie diese Arbeiten in derselben Art und Weise

auf der linken und der rechten Seite aus.

•  Die verwendeten Schnuren müssen so lang sein,

dass Drehungen des Ständers einschließlich Display

möglich sind.

ˆ˜ÜiˆÃ

•  Benutzen Sie keine blanken Metalldrähte als

Befestigungsschnur. Die Drahtenden können elektrische

Schläge und Brände verursachen, wenn sie durch die

Belüftungslöcher in das Innere des Pioneer-Bildschirms und

-Fernsehers geraten.

•  Verwenden Sie handelsübliche

Sicherungsschrauben, Schnuren/

Seile und Schraubhaken.

  Empfohlene Schrauben:

  Nenndurchmesser M8, Länge

  12 mm bis 15 mm

1

 Halteschraube

2

 Schnur

Haken

Stabilisierung auf einem Fernsehtisch

oder an einem anderen Ort

Sichern Sie den Pioneer-Bildschirm und -Fernseher auf

einem Fernsehtisch mit Hilfe der Halterungen zum Schutz

vor dem Umfallen, wie im Bild gezeigt. Befestigen Sie die

Gestelle usw. unter Verwendung von handelsüblichen

Schrauben.

ˆ˜ÜiˆÃ

•  Da der Pioneer-Bildschirm und -Fernseher ziemlich schwer

ist, muss der Fernsehtisch entsprechend stabil und zudem

ausreichend breit und lang sein,

damit das Gerät nicht umkippen

kann.

•  Verwenden Sie zur Stabilisierung des

Pioneer Bildschirms und Fernsehers

auf einem Fernsehtisch Schrauben

mit einem Nenndurchmesser von

6 mm. Wählen sie die geeigneten

Schrauben, wenn erforderlich, nach

Konsultation eines versierten Monteurs.

Bohren Sie als Vorbohrung ein

Loch in das obere Brett des

Gestells (Mitte der Dicke des

Bretts) und fixieren Sie die

Halterung mit einer

handelublichen Schraube.

136 mm

Schraube

(handelsüblich)

Halterungen

zum Schutz vor

dem Umfallen

Ergreifen Sie nach der Installation von Ständer und Pioneer-Bildschirm und -Fernseher

spezielle Maßnahmen, die sicherstellen, dass die Einheit nicht umstürzt.

•  Aufgrund seines hohen Gewichtes kann der Pioneer-Bildschirm und -Fernseher, wenn er umfallen sollte, erhebliche

Verletzungen verursachen.

•  Achten Sie aus Sicherheitsgründen ganz besonders darauf, den Pioneer-Bildschirm und -Fernseher vor dem Umstürzen zu

bewahren.

Mind. 20 mm

6 mm

9 mm bis 15 mm

M

8

12 mm bis 15 mm
