Pioneer KRP-SW01W: Fissaggio del display e televisore Pioneer

36

It

Fissaggio del display e televisore Pioneer

Attenzione

Il peso di un display e televisore Pioneer è di

circa 31,4 kg, non è profondo ed è instabile. Perciò,

sono necessarie almeno due persone per montarlo

e installarlo.

 œÌ>

•  Assicuratevi di installarlo su una superficie piana e stabile.

•  Inserite le viti nei fori in direzione verticale e stringetele

saldamente.

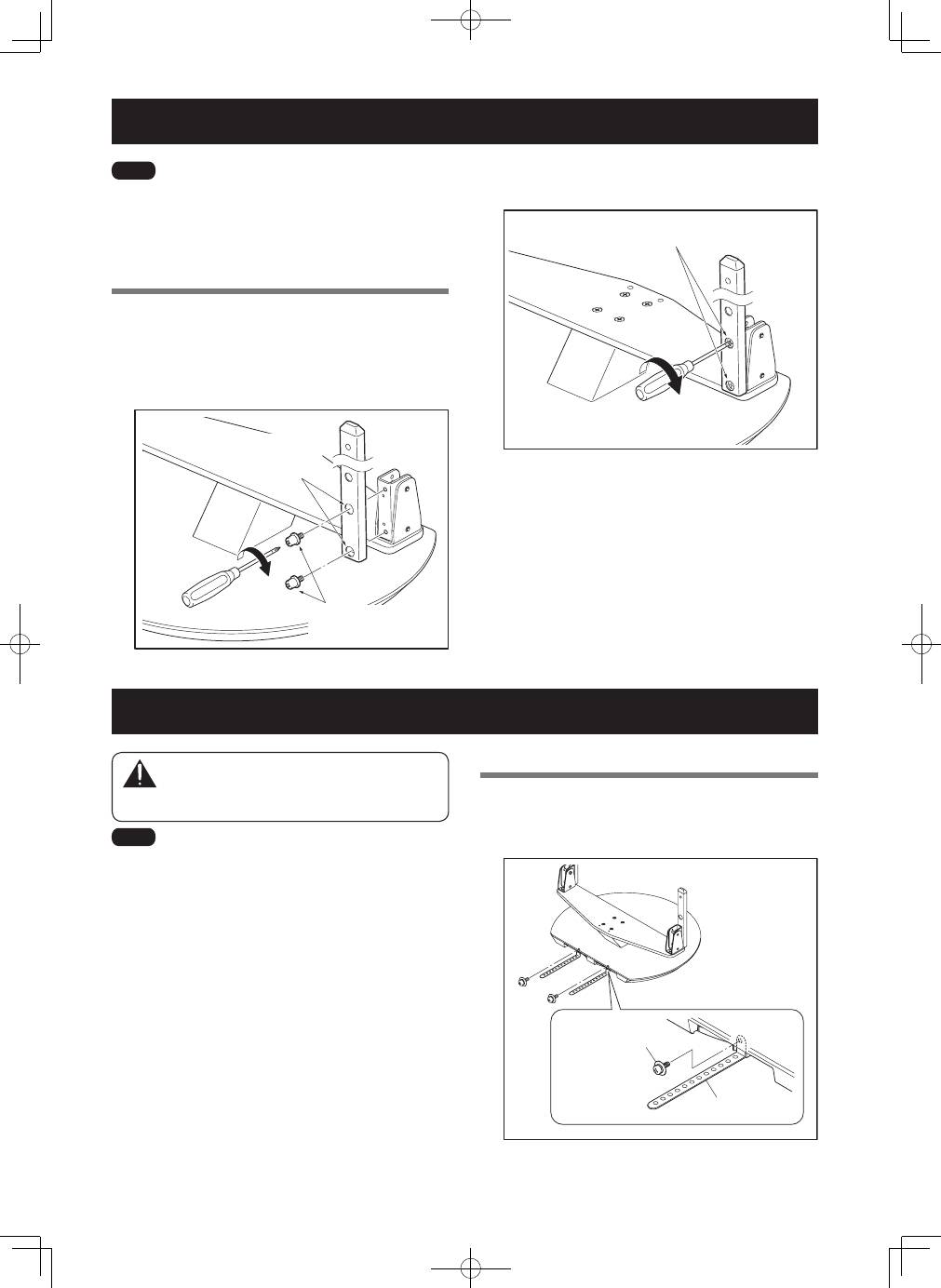

Metodo di Fissaggio

1

Fissate le cinghie anti-caduta al supporto

usando le viti di fissaggio

4

.

Fissate le viti con un cacciavite Phillips.

Cinghie anti-caduta

Viti di installazione

4

(M4 × 10 mm, nere)

Montaggio del Supporto

 œÌ>

•  Assemblatelo sempre su una superficie piana, ecc.

•  Inserite le viti nei fori in direzione verticale e stringetele

saldamente.

•  Quando lo fate, non lasciate le colonne di sostegno finché il

supporto non risulti fissato saldamente.

Procedura di montaggio

1

  Assicurate la colonna di supporto al supporto

con le viti di installazione

1

 (4 posizioni a

sinistra e a destra).

Usando un cacciavite Phillips, fissate senza stringerla la

vite di fissaggio superiore, quindi quella inferiore.

I fori più larghi sono

sulla parte anteriore.

Viti di installazione

1

(M6 × 12 mm, nere)

2

  Stringete saldamente le viti di installazione (4

posizioni a sinistra e destra).

Stringete saldamente le viti di installazione.

37

It

Italiano

2

  Fissaggio del display e televisore Pioneer al

supporto.

Fissate le colonne di supporto di tavolo alla parte

inferiore del display e televisore Pioneer, come indicato

dalle frecce, quindi inseritele adagio verticalmente.

Fate molta attenzione ad inserirle esattamente nelle

scanalature del display e televisore Pioneer e solo in

quel punto. In caso contrario, potreste danneggiare il

pannello del display e televisore Pioneer, le sue aperture

o provocare una deformazione del supporto.

Allineate le colonne di

sostegno con la parte

inferiore del display e

televisore Pioneer, come

indicato nello schema

allegato.

3

  Assicurare il display e televisore Pioneer con le

viti di installazione

2

.

Fissate le viti con un cacciavite Phillips.

Viti di installazione

2

(M8 x 15 mm, nere)

Fissaggio del display e televisore Pioneer

4

  Assicurare il display e televisore Pioneer con le

viti di installazione

3

.

Fissate il display e televisore Pioneer nei punti

contrassegnati dalla lettera “T” usando un cacciavite

Phillips.

Viti di installazione

3

(M8 x 23 mm, nere)

Attenzione

Si possono verificare incidenti imprevisti,

come la rottura o la caduta dell’apparecchio,

se il supporto è stato installato con le viti

sbagliate.

5

  Individuazione del centro di rotazione del

supporto.

La posizione in cui le cinghie anti-caduta del supporto

sono perpendicolari al display e televisore Pioneer è il

centro dell’angolo di rotazione del supporto.

Display e

televisore Pioneer

90°

Cinghie anti-caduta

Supporto di tavolo

Se le cinghie anti-caduta tendono verso sinistra rispetto

al display e televisore Pioneer, l’angolo di rotazione del

supporto può essere regolato verso il centro ruotando il

display verso sinistra di modo che le cinghie anti-caduta

siano perpendicolari al display e televisore Pioneer.

Display e

televisore Pioneer

Cinghie anti-caduta

Supporto di tavolo
