Inleiding: Flat Panel Displays

1 Inleiding: Flat Panel Displays

De Pioneer Flat Panel Display modellen worden geleverd in 60-inch (

KRP-600M

) en 50-inch (

KRP-500M

) maten

(diagonaal gemeten schermafmetingen). Hieronder treft u een lijst aan met alle accessoires die worden

meegeleverd met uw display. Als u een item mist, neemt u dan alstublieft onmiddellijk contact op met uw dealer

of onze klantenservice. Contactinformatie van onze klantenservice kunt u vinden op de achterflap van deze

handleiding.

1.1

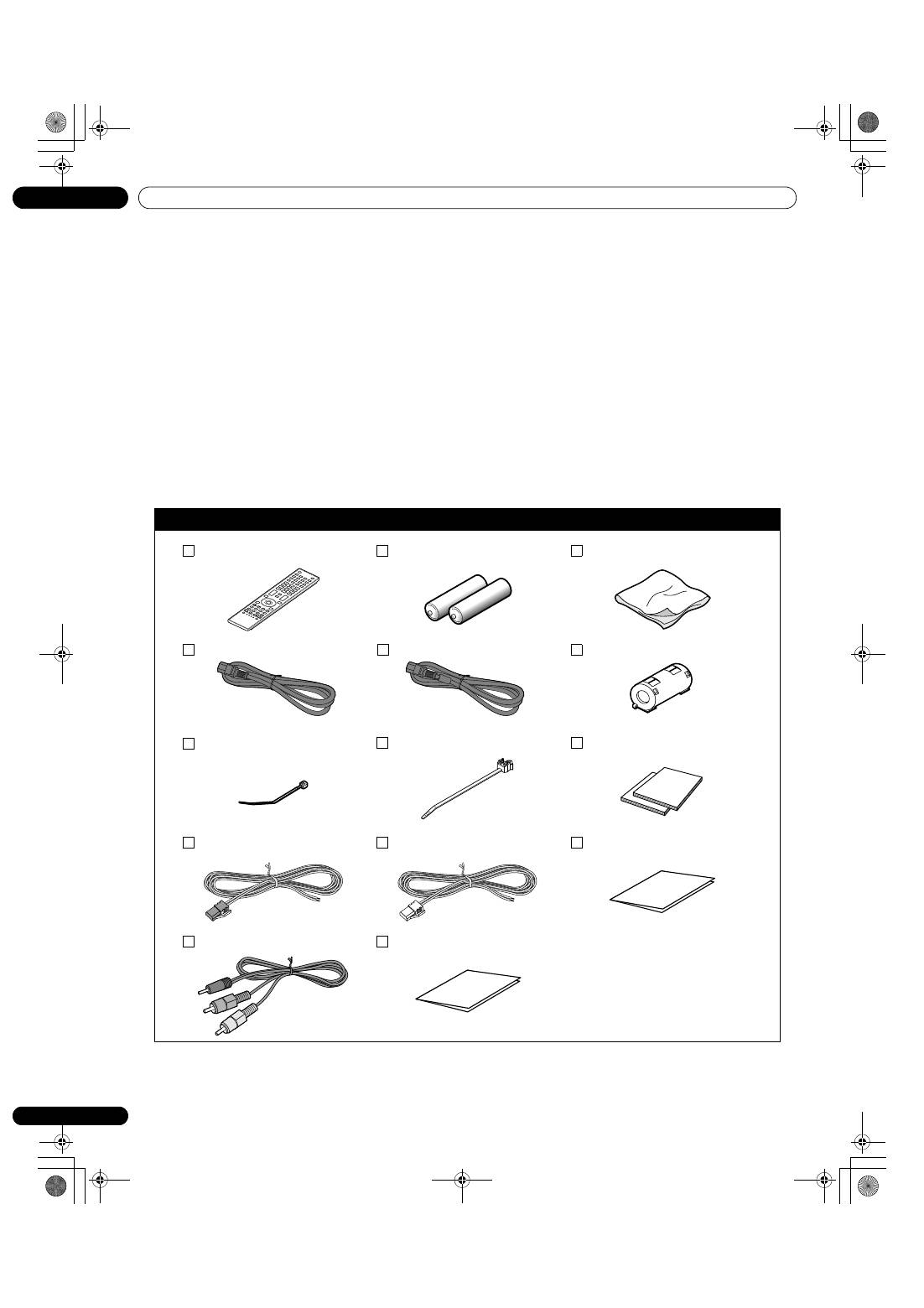

Flat Panel Display controlelijst meegeleverde accessoires

Naast het Flat Panel Display zelf, worden er diverse accessoires meegeleverd om de installatie te

vergemakkelijken. Controleert u alstublieft of alles inderdaad aanwezig is voor u de verpakking weggooit of laat

weggooien door uw installateur.

Controleer de accessoires met behulp van de bij uw toestel behorende lijst hieronder.

U heeft een kruiskopschroevendraaier nodig om de voet of standaard te verwijderen of te bevestigen.

Meegeleverd met beide modellen

 Afstandsbediening

 Batterijen voor de afstandsbediening (2)  Reinigingsdoekje

 Netsnoer*

1

Netsnoer*

1

 (met ferrietkern)

*1 Eén van deze netsnoeren wordt meegeleverd, afhankelijk van het land van aankoop.

 Ferrietkern

(1)

Kabelbinder voor de ferrietkern (1)

Kabelbinder

 (4)

Handleidingen (2)

Luidsprekerkabel (R) (1)

Luidsprekerkabel (L) (1)

Garantiebewijs

 Stereokabel

met

ministekker

(1)

 Technische gegevensblad

KRP-600M_500M_Ned.book  Page 6  Tuesday, May 13, 2008  10:35 AM

7

Du

 01

Inleiding: Flat Panel Displays

Nederlands

1.2

Bedieningsmogelijkheden: Leer uw Flat Panel Display kennen

U kunt uw Flat Panel Display bedienen met de toetsen op het toestel zelf of met de afstandsbediening. Hieronder

wordt beschreven waar de toetsen zich bevinden op het toestel zelf en op de afstandsbediening en wat deze

toetsen doen.

1.2.1

Bedieningstoetsen en andere bedieningsorganen op het Flat Panel Display

Uw Flat Panel Display heeft toetsen, indicatoren en sensoren in de rand rond het scherm, onderaan, en verder

nog toetsen op het achterpaneel. Raadpleeg de tekeningen hieronder voor de specifieke locaties en functies van

deze bedieningsorganen. Als u alleen wilt weten welke aansluitingen zich aan de achterkant bevinden, kunt u ook

het label bij de aansluitingen zelf raadplegen.

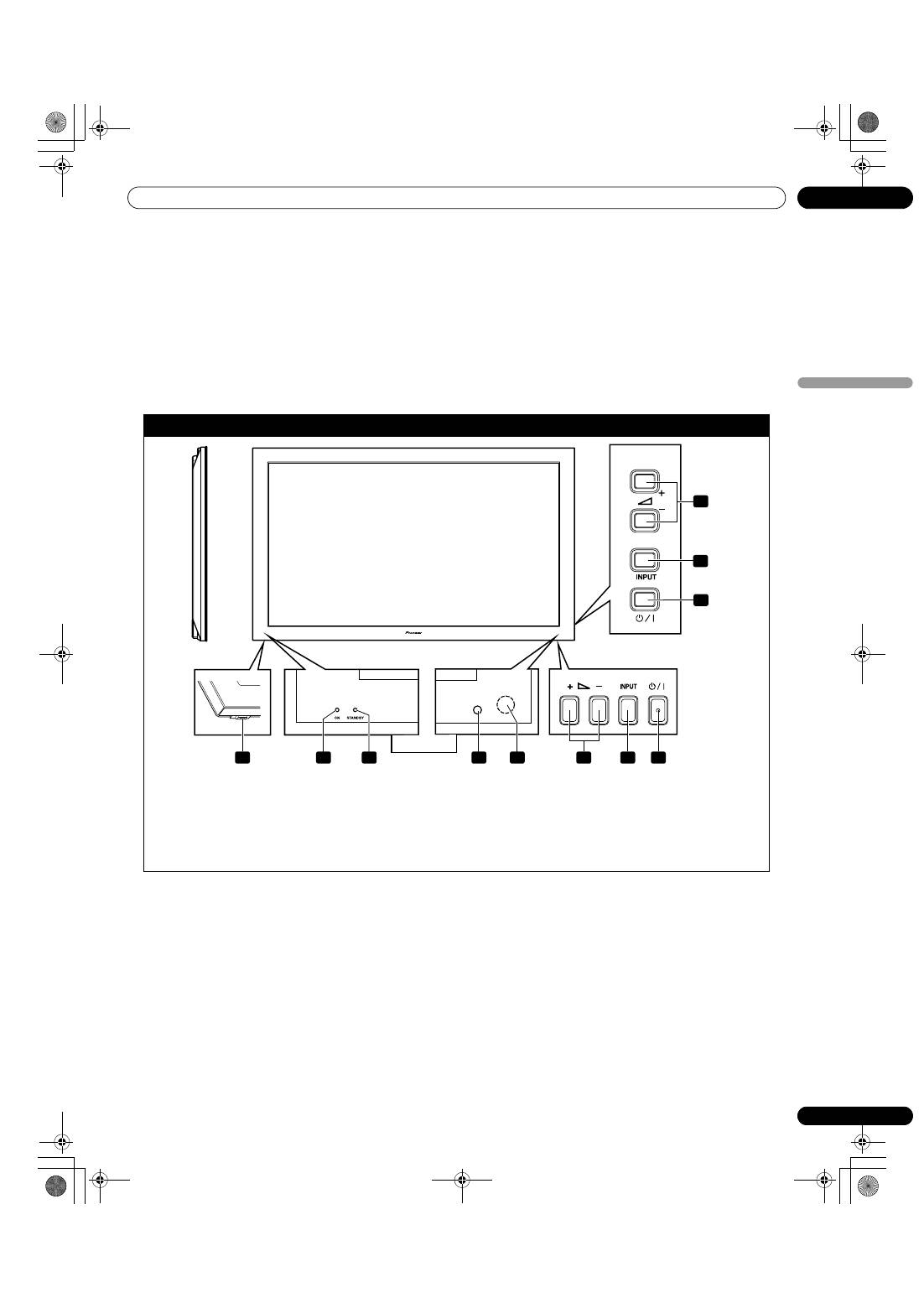

KRP-600M/KRP-500M: Voorkant

1 - Hoofdschakelaar (



)

2 - ON (Aan) indicator

3 - STANDBY (Uit) indicator

4 - Omgevingslichtsensor

5 - Sensor voor de afstandsbediening

6 - Volume hoger/lager toetsen

7 - INPUT toets

8 - Uit (standby)/AAN toets

1

6

7

8

5

4

2

3

6

7

8

Linkerkant

Rechterka

(KRP-600M)

Rechterkant

Onderkant

Voor

Gezien vanaf

de achterkant

van het toestel

(KRP-500M)

KRP-600M_500M_Ned.book  Page 7  Tuesday, May 13, 2008  10:35 AM

8

Du

01

Inleiding: Flat Panel Displays

De aansluitingen op het achterpaneel zijn hetzelfde op beide modellen.

Achterkant

(van links naar rechts)

1 - INGANG 1 aansluiting (Video)

2 - INGANG 2 aansluitingen

(Component, Y, C

B

/P

B

, C

R

/P

R

)

3 - INGANG 3 aansluiting (Analoog RGB)

4 - INGANG 4 aansluiting (DVI-D)

5 - INGANG 5 aansluiting (HDMI)

6 - INGANG 6 aansluiting (HDMI)

7 - LAN aansluiting

8 - RS-232C aansluiting (wordt in de fabriek gebruikt)

9 - IR REPEATER OUT aansluiting

10 - AUDIO 1 R/L (Audio 1)

11 - AUDIO 2 (Audio 2)

12 - LUIDSPREKER (R) aansluiting

13 - LUIDSPREKER (L) aansluiting

14 - AC In netstroomaansluiting

1

2

3

4

5

6

7

8

9

11

10

12

14

13

(boven)

(KRP-600M)

Gezien vanaf de

onderkant van het toestel

1

2

3

4

5

6

7

8

9

11

10

12

14

13

(boven)

(KRP-500M)

Gezien vanaf de

onderkant van het toestel

KRP-600M_500M_Ned.book  Page 8  Tuesday, May 13, 2008  10:35 AM

9

Du

 01

Inleiding: Flat Panel Displays

Nederlands

1.2.2

 Gebruiken van de afstandsbediening

De afstandsbediening voor dit Flat Panel Display is een krachtig stuk gereedschap. In dit hoofdstuk vindt u een

korte omschrijving van uw afstandsbediening; in latere hoofdstukken zullen de meer geavanceerde functies

besproken worden.

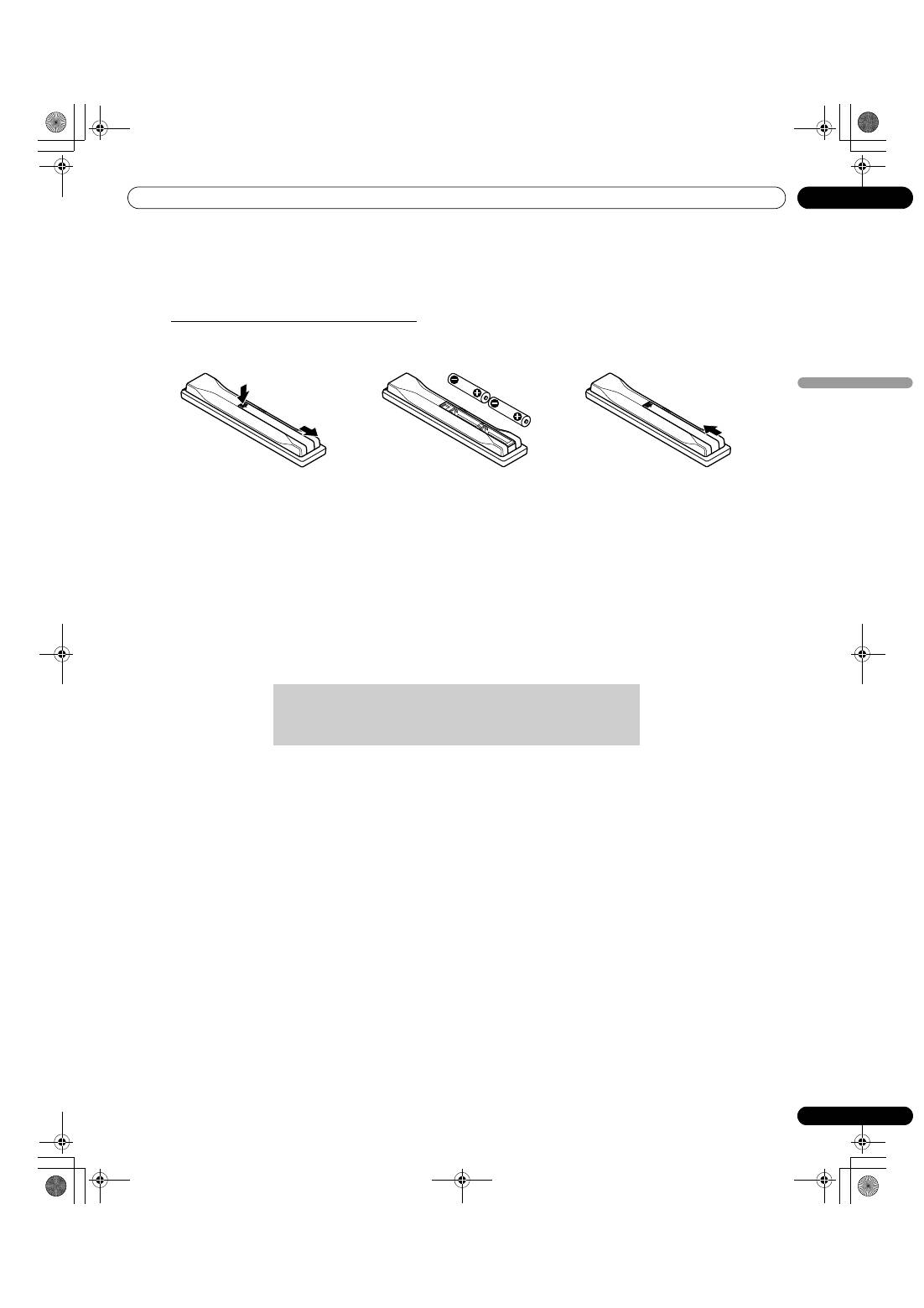

Zet de batterijen in de afstandsbediening

Om het batterijvak te openen, drukt u de klep in de richting van de pijlen.

Doe de twee meegeleverde AA formaat batterijen met hun negatieve polen (–) eerst in het vak.

De batterijen die bij dit toestel worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg

van de omstandigheden waarbij de batterijen zijn opgeslagen. Als de afstandsbediening het niet meer goed doet,

of als u merkt dat het bereik afneemt, dient u de meegeleverde batterijen te vervangen door verse alkali batterijen.

Gebruik in geen geval oude en nieuwe batterijen door elkaar. Als u oude en nieuwe batterijen door elkaar gebruikt,

kunnen de nieuwe korter meegaan en kunnen de oude gaan lekken. Door elkaar gebruiken van verschillende

soorten of merken batterijen kan ook problemen veroorzaken, omdat de verschillende batterijen verschillende

karakteristieken kunnen hebben.

Opmerking:

Als u de afstandsbediening van het Flat Panel Display langere tijd niet nodig zult hebben, dient u de

batterijen eruit te halen.

Volg bij het weggooien van batterijen altijd de plaatselijke

regelgeving of openbare milieuregelgeving die geldt in het

land/gebied waar u zich bevindt.

KRP-600M_500M_Ned.book  Page 9  Tuesday, May 13, 2008  10:35 AM

10

Du

01

Inleiding: Flat Panel Displays

Problemen met de afstandsbediening

Er kunnen zich een aantal problemen voordoen met uw afstandsbediening, maar de meest voorkomende oorzaak

daarvan is dat de batterijen leeg of bijna leeg zijn. Met lege of bijna lege batterijen in de afstandsbediening is het

mogelijk dat de gegevensoverdracht niet of alleen soms werkt. In een dergelijk geval kunt u proberen de

afstandsbediening dichter bij het toestel te brengen om het toestel toch te kunnen bedienen. Als het toestel

alsnog correct reageert, dient u de batterijen te vervangen. Als het niet uitmaakt hoe dicht u bij het toestel bent,

controleer dan of het signaal misschien geblokkeerd wordt. Controleer ook of er andere apparatuur met

afstandsbedieningen in de buurt staat van het toestel. Obstakels en en andere infraroodsignalen kunnen de

werking van de afstandsbediening storen. Zie “7.1 Veelgestelde vragen (FAQ)” voor meer hulp bij problemen met

uw afstandsbediening.

Bereik van de afstandsbediening

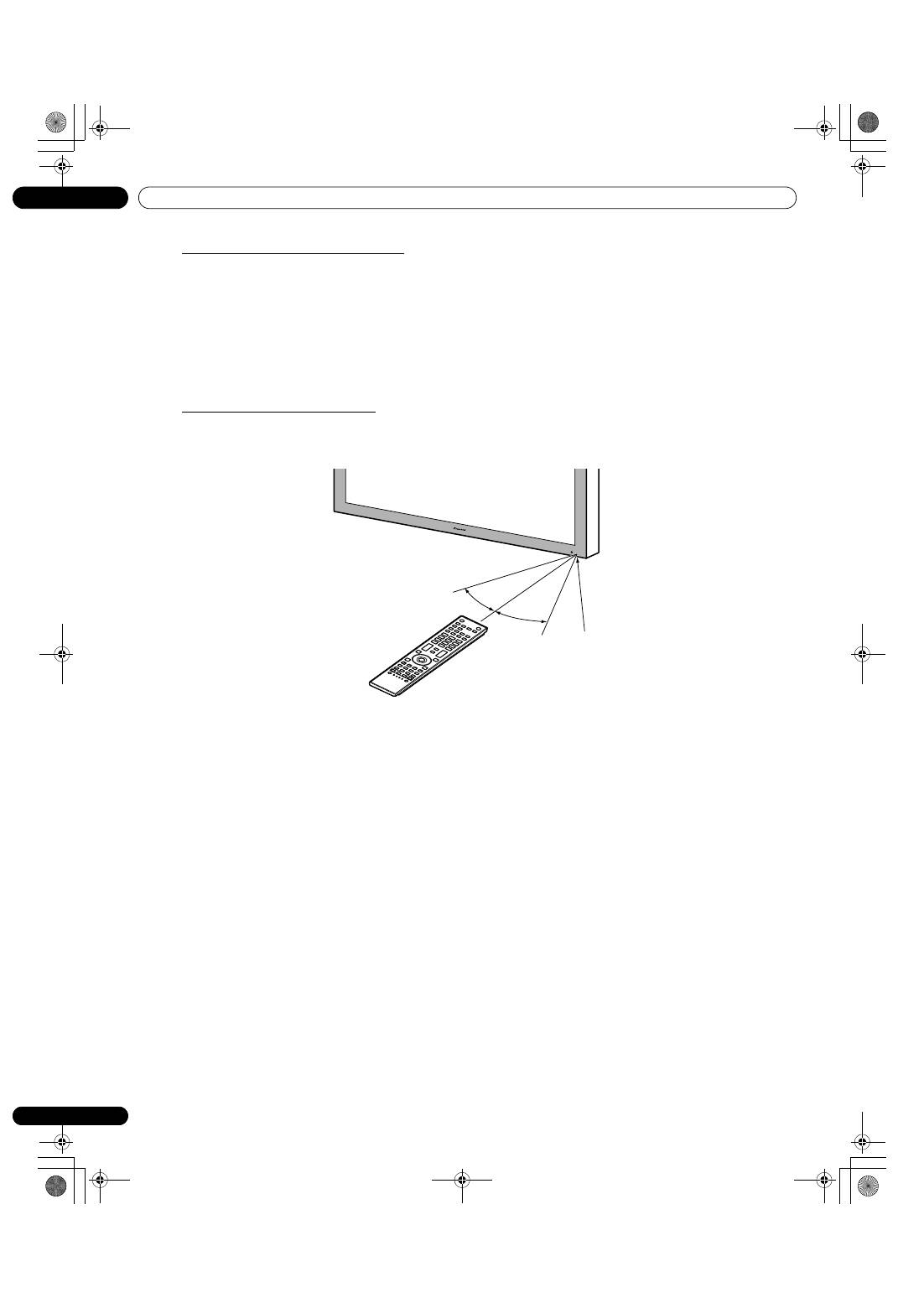

Om uw Flat Panel Display te bedienen, richt u de afstandsbediening op de sensor in de rechter onderhoek van

het toestel. Voor een betrouwbare werking dient u de afstandsbediening niet verder dan 7 m van de sensor

vandaan te gebruiken onder een hoek van niet meer dan 30 graden.

Het is mogelijk dat de afstandsbediening niet goed werkt als er zonlicht of zeer sterk kunstlicht op de sensor valt.

Als uw kamer heel licht is, kunt u proberen de positie van het toestel te veranderen of de afstandsbediening

dichter bij de sensor op het toestel te gebruiken.

Opmerking:

Als u de afstandsbediening in de zon of onder een sterke lamp laat liggen, kan de behuizing

kromtrekken of vervormen.

30º

Sensor

30º

7 m

KRP-600M_500M_Ned.book  Page 10  Tuesday, May 13, 2008  10:35 AM

11

Du

 01

Inleiding: Flat Panel Displays

Nederlands

1.2.3

Toetsen op de afstandsbediening

Met een paar uitzonderingen kunt u alle functies van de toetsen op het Flat Panel Display zelf terugvinden op de

afstandsbediening. De afstandsbediening kan ook worden geprogrammeerd om andere apparatuur te bedienen,

zoals uw DVD-speler, surroundsysteem enz. Verderop, onder “6. Andere apparatuur gebruiken met uw Flat Panel

Display”, wordt uiteengezet hoe u de afstandsbediening met andere apparatuur kunt gebruiken.

In dit hoofdstuk worden de toetsen op de afstandsbediening beschreven.

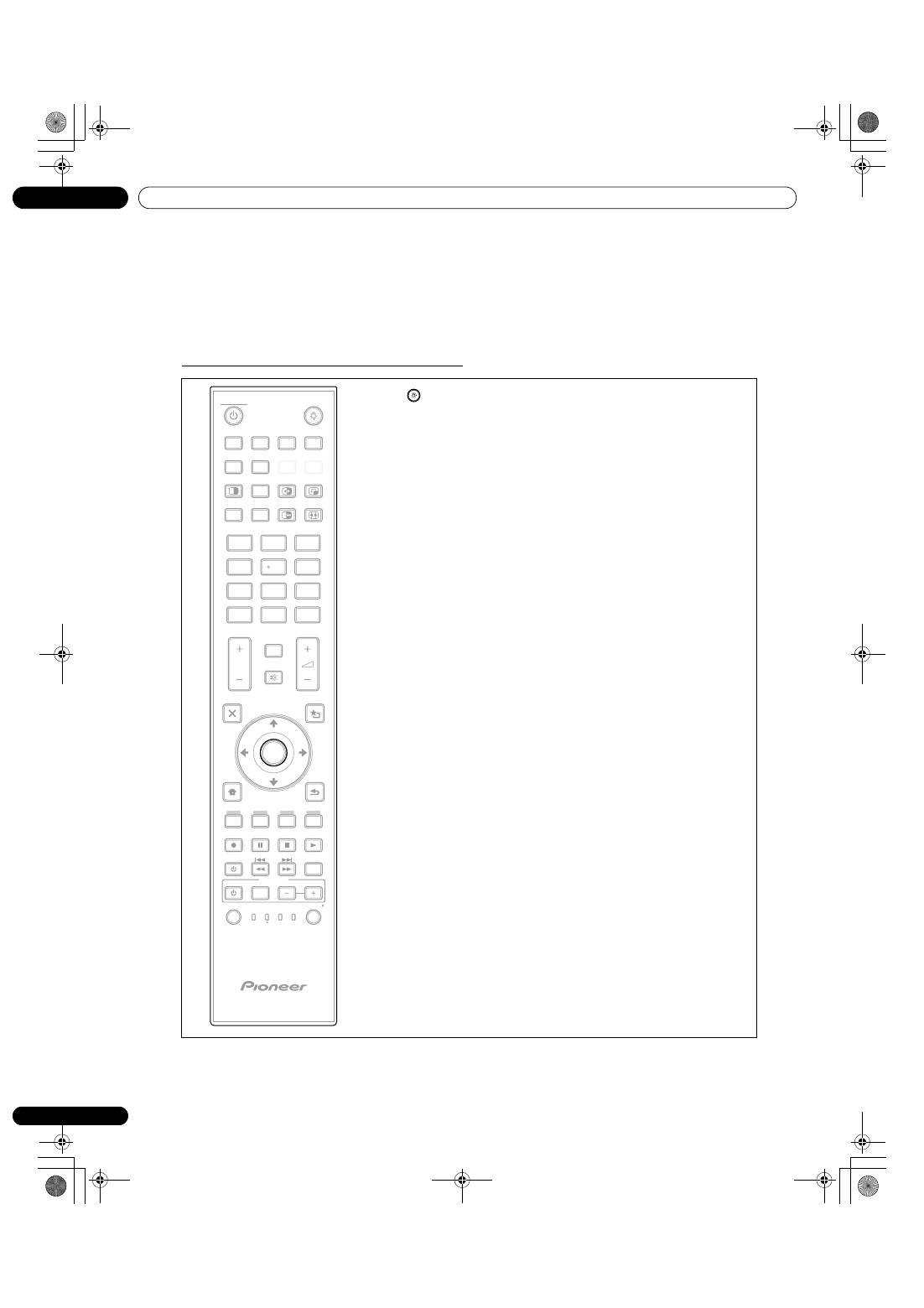

Afstandsbediening: Toetsen aan de linkerkant

(van boven naar beneden, van links naar rechts)

MONITOR



:

Hiermee zet u het toestel aan of uit

1

INPUT:

Hiermee kunt u een ingangsaansluiting en de daarmee

verbonden signaalbron selecteren (INGANG 1 t/m INGANG 6)

2

SPLIT:

Hiermee schakelt u tussen volledig beeld, 2-beelden,

beeld-in-beeld

3

SUB INPUT:

Omschakelen van de signaalbron voor het sub-scherm

4

AV SELECTION:

Hiermee kunt u audio/video instellingen selecteren

AV signaalbron: OPTIMUM, STANDAARD, DYNAMISCH, FILM,

PUUR, SPORT, SPEL, GEBRUIKER

PC signaalbron: STANDAARD, GEBRUIKER

5

AUTO SET UP:

Optimaliseren van de PC weergave

6

Cijfertoetsen 0 t/m 9:

Hiermee kunt u direct cijfers invoeren voor bepaalde

instellingen

7

KURO LINK:

Hiermee kunt u de KURO LINK functies selecteren

8

P/CH:

Met deze toets kunt u aangesloten apparatuur bedienen

9

EXIT:

Hiermee verlaat u het menu en keert u terug naar het normale

beeld

10

Pijltjestoetsen:

Hiermee kunt u uw weg vinden door de menuschermen

11

HOME MENU/MENU:

Opent het HOME MENU

12

Kleurtoetsen (Rood, Groen, Blauw, Geel):

Hiermee kunt u een BD-speler aansturen via de

KURO LINK functies

13

Bediening van een speler/recorder:

Met deze toetsen kunt u aangesloten apparatuur bedienen

14

SELECT:

Keuzefunctie voor MONITOR, STB, CBL/SAT, BDP/LD,

DVD/DVR, VCR

15

1

MONITOR

INPUT

SPLIT

FREEZE

DISPLAY

MUTING

MENU

EXIT

USER MENU

RETURN

ON DEMAND

SOURCE

DVD/HDD

VOL

RECEIVER

EDIT/LEARN

VCR

STB

MONITOR

BDP

LD

DVD

DVR

CBL

SAT

SELECT

FAVORITE

INPUT

TOOLS

TOP MENU

GUIDE

HOME

MENU

INFO

SWAP

SUB

INPUT

PIP

SHIFT

AV

SELECTION

AUTO

SET UP

KURO

LINK

CH

ENTER

SCREEN

SIZE

1

ENTER

2

3

4

8

7

6

5

2

3

4

5

6

7

8

0

9

P/CH

1

2

3 4

5

8

9

6

7

10

12

15

13

14

11

KRP-600M_500M_Ned.book  Page 11  Tuesday, May 13, 2008  10:35 AM

12

Du

01

Inleiding: Flat Panel Displays

Afstandsbediening: Toetsen aan de rechterkant

(van boven naar beneden, van links naar rechts)

16

: Laat alle toetsen oplichten (behalve de pijltjestoetsen en de

ENTER

 toets)

Als er vervolgens niet binnen vijf seconden een handeling

wordt verricht, gaat de toetsverlichting weer uit. Deze toets is

handig wanneer u de afstandsbediening in het donker wilt

gebruiken.

17

SWAP:

Hiermee schakelt u heen en weer tussen de twee beelden

in de 2-beelden of beeld-in-beeld weergavefuncties

18

PIP SHIFT:

Hiermee kunt u het kleine inzetbeeld verplaatsen

bij de beeld-in-beeld weergavefunctie

19

FREEZE:

Hiermee kunt u bewegende beelden stilzetten

druk nog eens om deze functie te annuleren

20

SCREEN SIZE:

Hiermee kunt u het schermformaat instellen

21

CH ENTER:

Met deze toets kunt u aangesloten apparatuur bedienen

22

DISPLAY/INFO:

Toont de huidige status van de monitor

23

i

 +/–:

Hiermee stelt u het volume in

24

MUTING:

Hiermee schakelt u de geluidsweergave tijdelijk uit terwijl de

video gewoon doorloopt

25

USER MENU/TOOLS:

Opent het User Menu (Gebruikersmenu)

26

ENTER:

Hiermee geeft u opdracht een instructie uit te voeren

27

RETURN:

Hiermee keert u terug naar het vorige menuscherm

Opmerking:

Als u de MONITOR functie gebruikt, zullen de toetsen 9, 13,

14 en 21 niet werken.

1

MONITOR

INPUT

SPLIT

FREEZE

DISPLAY

MUTING

MENU

EXIT

USER MENU

RETURN

ON DEMAND

SOURCE

DVD/HDD

VOL

RECEIVER

EDIT/LEARN

VCR

STB

MONITOR

BDP

LD

DVD

DVR

CBL

SAT

SELECT

FAVORITE

INPUT

TOOLS

TOP MENU

GUIDE

HOME

MENU

INFO

SWAP

SUB

INPUT

PIP

SHIFT

AV

SELECTION

AUTO

SET UP

KURO

LINK

CH

ENTER

SCREEN

SIZE

1

ENTER

2

3

4

8

7

6

5

2

3

4

5

6

7

8

0

9

P/CH

16

17 18

19

21

23

22

20

24

27

26

25
