Vitek VT-4073 SR: ҚАЗАҚ
ҚАЗАҚ: Vitek VT-4073 SR
ҚАЗАҚ
73
Пайдалану нұсқау
VT-4073SR
Ойнатқышты қосудың, пайдаланудың және баптаудың алдында осы
нұсқаулықта мазмұндалған нұсқаулармен жете танысып шығыңыз.
Нұсқаулықты пайдалану кезінде қолдану үшін сақтап қойыңыз.
ӨЗІҢІЗДІ ҚОРҒАҢЫЗ!
Төменге модельді және аспаптың сериялық нөмірін жазып қойыңыз,
әзірше олар жеңіл көрінгенше. Осы нөмірлер аспап корпустың артқы
жанында көрсетілген. Осы хабарды келешекте пайдалануыңызға сақтап
қойыңыз.
DVD ДИСКТАРДЫҢ БЕЙНЕПЛЕЕРІ 1 КЛАСС ЛАЗЕР ЖАБДЫҒЫСЫ
БОЛАДЫ.
БАСҚАРАУ НЕМЕСЕ РЕТТЕУ ОРГАНДАРДЫ ПАЙДАЛАНУЫ, ОСЫ
НҰСҚАУДА ЖАЗЫЛМАҒАН, ПРОЦЕДУРАЛАРДЫ ЖАСАУЫ, ОСЫ
НҰСҚАУДА КӨРСЕТІЛМЕГЕН, ҚАУІПТІ САУЛЕЛЕНУДІҢ АСТЫНА
ТҮСУ МҮМКІНДІГІНЕ КЕЛТІРЕДІ.
СЕБЕБІ ОСЫ ЛАЗЕР НҰРЫ, ОСЫ DVD ДИСКТАРДЫҢ
БЕЙНЕПЛЕЕРДЕ ПАЙДАЛАНАТЫН КӨЗДЕР ҰШІН ҚАУІПТІ,
КОРПУСТЫ АШУҒА ТЫРЫСПАҢЫЗ. ЖАБДЫҚТЫҢ КҮТУІН
ТЕК ҚАНА
СЕРВИС ОРТАЛЫҚТЫҢ КВАЛИФИКАЦИЯЛЫҚ ҚЫЗМЕТШІЛЕРМЕН
ЖАСАЛҒАН БОЛУ КЕРЕК.
ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ
=
Штепсель немесе электр сым зақымданған жағдайда жөндеу
шеберханасына хабарласыңыз.
=
Бір розеткаға тым көп электр аспаптарын қоспаңыз және электр
сымды қысқартпаңыз және ұзартпаңыз. Бұл өрт туындау және
электр тогына түсу қатерін туғызуы мүмкін.
=
Өрт туындау немесе электр тогына түсу қатеріне жол бермеу үшін
электр сымға бөтен заттарды қоюға тыйым салынады. Әрқашан
сымды берік бекітіңіз.
=
Аспап құлаған жағдайда немесе оның панелі зақымданған
жағдайда ойнатқыштың штепселін розеткадан шығарыңыз және
жөндеу шеберханасына хабарласыңыз.
=
Өрт туындау немесе электр тогына түсу қатеріне жол бермеу үшін
аспаптың корпусына бөтен заттарды салуға және жоғары вольтты
элементтерді ұстауға тыйым салынады.
=
Өрт туындау немесе электр тогына түсу қатеріне жол бермеу үшін
аспаптан қақпақты және артқы панельді шешпеңіз. Техникалық
қызмет көрсету мәселелері бойынша тиісті біліктілігі бар маманға
жүгініңіз.
=
Аспапты тұрақты емес беттерге қоюға тыйым салынады. Ол
құлаған жағдайда адамдар жарақат алуы мүмкін немесе
ойнатқыштың өзі бүлінуі мүмкін.
=
Ойнатқыштың бұзылуына жол бермеу үшін аспапты тым шаң
немесе ылғалдылығы жоғары жерлерге қоймаңыз.
=
Ойнатқышты су көздерінің жанында, атап айтқанда раковина және
ыдыс жуу машиналары жанында қолдануға және төлелерге қоюға
тыйым салынады.
=
Аспаптың желдету тесіктерін матамен немесе басқа заттармен
жаппаңыз.
=
Аспапты төсекке, диванға және т.б. жерлерге қоймаңыз, себебі
бұл жағдайларда желдету тесіктері бітеліп қалуы мүмкін.
=
Аспапты батарея немесе басқа жылу көздерінің маңында
қоймаңыз.
=
Аспапты жабық желдетілмейтін жерлерге (шкафқа, жабық
тумбочкаға және т.б.) қоймаңыз.
=
Аспапқа сұйықтық құйып алмаңыз және оның үстіне сұйықтықтары
бар ыдыстарды, мысалы, құмыраларды қоймаңыз.
=
Аспаптың экранына тікелей күн сәулелерінің түсуіне жол
бермеңіз.
=
Құрылғының корпусын өз бетіңізше ашуға тыйым салынады. Егер
аспаптың жұмысын «Ақаулықтарды іздеу және жою жөніндегі
нұсқаулықта» көрсетілгендей түзетуге мүмкін болмаса, жөндеу
шеберханасына хабарласыңыз.
=
Ойнатқышты пайдаланушы нұсқаулығына сәйкес қолданыңыз.
Дұрыс пайдаланбау нәтижесінде аспап зақымданған жағдайда
білікті маманға жүгініңіз.
=
Ойнатқышты ұзақ мерзім бойы пайдаланбаған жағдайда оны
электр желісінен ажыратыңыз және антеннаны шығарыңыз.
=
Ойнатқыштан ерекше дыбыс немесе иіс шыққан жағдайда оны
өшіріңіз, сымды розеткадан ажыратыңыз және білікті маманға
жүгініңіз.
=
Ойнатқышты шам немесе басқа от көздеріне жақын қоймаңыз.
=
Аспаптың ұрылуына жол бермеңіз, әсіресе, оның экранын
сақтаңыз.
=
Аспапты ұзақ мерзім бойы пайдаланбаған жағдайда, онда
сөндіргішті «OFF» («ӨШІРУЛІ») жағдайына ауыстырыңыз және
оны электр желісінен ажыратыңыз.
ҚҰРЫЛҒЫНЫ ҚАУІПСІЗ ПАЙДАЛАНУ ЖӨНІНДЕГІ МАҢЫЗДЫ
ЕРЕЖЕЛЕР
ТЫЙЫМ САЛЫНАДЫ!
Құрылғы зақымданбас үшін жақсы желдету қамтамасыз етілуі
қажет.
ТЫЙЫМ САЛЫНАДЫ!
Құрылғыны ылғалдылық немесе тұрақсыз кернеу әсеріне
ұшыратпаңыз. Құрылғыны жаңбардың немесе жоғары
ылғалдылықтың әсеріне ұшыратпаңыз. Ойнатқыштың үстіне
құмыралар немесе сұйықтығы бар басқа ыдыстарды қоймаңыз.
САҚ БОЛЫҢЫЗ!
Құрылғы тек құрғақ шүберекпен ғана тазартылуы қажет.
САҚ БОЛЫҢЫЗ!
Құрылғы жұмыс істеп тұрған кезде оның қақпағын ұстауға
болмайды.
ТЫЙЫМ САЛЫНАДЫ!
Тұтану немесе электр тогына түсу қатеріне жол бермеу үшін
құрылғының қақпағын немесе артқы панелін шешуге тыйым
салынады. Қызмет көрсетуді білікті мамандарға тапсырыңыз.
ТЫЙЫМ САЛЫНАДЫ!
Құрылғыны жылу көздерінің маңына қоймаңыз.
САҚ БОЛЫҢЫЗ!
Оғаш құбылыстар орын алған жағдайда, мысалы, түтін, ерекше
дыбыстар және иістер пайда болғанда, құрылғыны бірден
өшіріңіз.
САҚ БОЛЫҢЫЗ!
Егер құрылғы ұзақ уақыт бойы пайдаланылмаса, оны электр
желісінен ажыратыңыз.
Ерекше сақ болыңыз:
Осы құрылғыда 1-кластағы лазер қолданылады. Ол көзге көрінетін
сәулелерді шығарады, ондай сәулелер теріге тиген жағдайда, оны
күйдіріп жіберуі мүмкін. Құрылғыны қолдану кезінде пайдаланушы
нұсқаулығының ережелерін сақтаңыз.
САҚ БОЛЫҢЫЗ:
Электр тогына түсу қатеріне жол бермеу үшін құрылғының қақпағын
шешуге тыйым салынады. Қызмет көрсетуді білікті мамандарға
тапсырыңыз.
Құрылғыны пайдаланудың алдында осы нұсқаулықпен жете танысып
шығыңыз. Құрылғыны пайдалану кезінде қолдану үшін нұсқаулықты
қауіпсіз жерде сақтаңыз.
ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ КЕЗІНДЕ ҚОЙЫЛАТЫН ТАЛАПТАР
Құрылғыны келесі жерлерге қоюға тыйым салынады:
• Күн сәулелері түсетін жерде немесе жылу шығаратын көздердің
маңында, атап айтқанда: жылытқыштардың, ас плиталарының
және өзге құрылғылардың маңына.
• Өзге жылу көздерінің бетіне.
• Шаң жиналған, жеткіліксіз ауа алмасатын, ылғалдылығы жоғары,
Найзағай белгісі тең жақ бұрыш ішінде қолданушыға
қүралдың ішінде қауыпты қүш салу бар екенін көрсетеді, ол
электр ток ұруға зейіндіекенін береді.
Леп белгісі тең жақ бұрыш ішінде қолданушыға қүралдың
ішінде маңызды колдану нұсқау және техникалық күту
әдибет шығармада бар екенін көрсетеді.
Қондырғыштың белгісі лазер қолданатың.
Маркировкасы артқы панельде болуы
керек, оол белгілейді, қондырғыш 1 Классқа
жатады, және лазер нұрларың қолданады.
Лазер нұрлаулық мүмкіндігі жоқ егер қүралды
ашпаса.
CLASS 1
LASER PRODUCT
CAUTION
Risk of electric shock
DO NOT OPEN
САҚТАНДЫРЛЫҚ: Жану тәуекелдің төмендету ұшін немесе
электр ток ұрмау ұшін, қондырғыштың панелін шешпеңіз.
Сервис күту ұшін назар аударыңыз тек қана квалифицирылған
қызметшілерге.
4073IM.indd 73
09.10.2007 12:29:16
ҚАЗАҚ
74
бекітілмеген немесе дірілі бар жерлерге. Құрылғыны жаңбырдың немесе судың әсеріне ұшыратпау қажет.
• Қуатты динамиктердің маңында – бұл ойнатқыштың жұмысында іркіліске алып келетін зақымдануларға алып келуі мүмкін.
• Құрылғыны зақымдамас үшін онда сызылған, майысқан немесе жарылған дискілерді пайдалануға тыйым салынады.
ЭЛЕКТР ҚОРЕККЕ ҚОЙЫЛАТЫН ТАЛАП
• Қажетті электр қорек: кернеуі 90-250 В болатын айнымалы ток, тербеліс жиілігі 50/60 Гц.
• Егер Сіз құрылғыны ұзақ мерзім бойы пайдаланылмайтын болсаңыз, онда ойнатқыштың штепселін розеткадан шығарыңыз.
• Құрылғыны қосу және өшіру аралығындағы уақыт кезеңі 10 секундтан кем болмауы қажет. Бұл құрылғының қызмет ету мерзімін ұзартады.
ҚҰРЫЛҒЫНЫҢ СИПАТТАМАЛАРЫ
1. DVD, SVCD, DVCD, VCD, Mp3, PHOTO CD, DVD-R және CD-RW форматтарымен
2. Сандық бейнелерді ойнату үшін тиісті компакт-дискілерді пайдаланыңыз.
3. 10-битті сандық бейнесигналды түрлендіргіш және оның жаймасы 500 жолдан асады.
4. Жиілігі 96 КГц болатын 24-битті сандық дыбыстық сигналды түрлендіргіш. Жоғары сапалы дыбыстық эффект, кәсіби Hi-Fi деңгейі.
5. Видеосигнал S-video стандартында шығады, құрамдастырылған шығыс видеосигналы, таңдауыңызға қарай оптикалық және коаксиалды
шығыс.
6. Сандық караокенің кәсіби функциясы.
7. Теледидар экраны жұмысының кең режимі. Ұнатқан фильммен экран фрагментін таңдау мүмкіндігі.
8. Толық бағдарламаланған жаңарту мүмкіндігі.
9. Жолара жайма функциясы.
10. Жоғары интеграцияланған жүйе: бір кристалды технология негізіндегі декодирлеу; жоғары сенімділік және тұрақтылық, қателерді жоғары
сапалы түзету.
11. AM/FM диапазондарында стерео режимінде радионы баптау.
96 КГц жиіліктегі 24-битті сандық/аналогты түрлендіргіш (D/A).
Құрылғы түрлендірудің соңғы технологиясына негізделген; өлшеу жиіліктері 96 КГц (кәдімгі компакт-дискіге қарағанда екі есе артық) және 24-
битті дерекке ие бағдарламалық құралмен үйлесімді, бұл бұрмалаусыз жоғары сапалы дыбысты қамтамасыз етеді.
Кешенді шығыс видеосигналы.
Кешенді шығыс видеосигналы (Y, Cr, Cb) Сізге DVD нақты эффектісін сезінуге мүмкіндік береді. Ол түрлі-түсті сигналдарды қандай да бір
бөгеттерсіз таза күйде ойнатады.
Ток бойынша артық жүктемеден қорғайтын лазерлік жүйе.
Лазерлік бастиек құрылғының ең маңызды және қажетті элементі болып табылады. Оның жұмысының сапасы ойнатқыштың қызмет мерзіміне
және қателерді түзету функциясына тікелей қатысты. Сызылған немесе стандартты емес дискіні кәдімгі ойнатқышта ойнату кезінде, лазерге
түсетін күш қалыпты деңгейден 2-4 рет (кейбір жағдайларда 20 рет) асып кетуі мүмкін, бұл құрылғының қызмет мерзімін қысқартады. Осы
ойнатқыш ток бойынша жүктемеден қорғайтын бірегей лазерлік жүйемен жасақталған, ол тұрақты лазерлік ағынды қамтамасыз етеді және
лазерлік бастиектің қызмет мерзімін ұлғайтады.
1. Ойнатқышты басқару құрылғыларының қысқаша сипаттамасы
Алдыңғы панельдегі басқару құрылғылары:
1. POWER
ҚОСУ
2. SCREEN
ДИСПЛЕЙ
3. SENSOR
ҚАШЫҚТЫҚТАН БАСҚАРУ ЖҮЙЕСІНІҢ СЕНСОРЫ
4. MIC 1 1-МИКРОФОННЫҢ ҰЯШЫҒЫ
5. MIC 2 2-МИКРОФОННЫҢ ҰЯШЫҒЫ
6. MIC VOL 1
МИКРОФОН 1 ДЫБЫСЫН РЕТТЕГІШ
7. MIC VOL 2
МИКРОФОН 2 ДЫБЫСЫН РЕТТЕГІШ
8. DISK TRAY
ДИСКІЛЕРГЕ АРНАЛҒАН НАУА
9. OPEN/CLOSE ДИСКІЛЕРГЕ АРНАЛҒАН НАУАНЫ АШУ/ЖАБУ
10. STOP ТОҚТАТУ
11. PLAY/PAUSE ІСКЕ ҚОСУ/ҮЗІЛІС
12. L/R ДЫБЫС БАЛАНСЫ
4073IM.indd 74
09.10.2007 12:29:17
ҚАЗАҚ
75
Артқы панельдегі функционалды құрылғылар:
1. 5.1 CH CEN output jack
CRN ағытпасы
2. 5.1 CH SL output jack
SL ағытпасы
3. 5.1 CH FL output jack
FL ағытпасы
4. Video output jack Видеосымға арналған ағытпа
5. Component output jack
Құрамбөліктерге арналған ағытпа
6. 5,1 CH SW output jack
SW ағытпасы
7. 5,1 CH SR output jack
SR ағытпасы
8. 5,1 CH FR output jack
FR ағытпасы
9. S-Video output jack
«S-Видео» форматына арналған ағытпа
(«ажыратылған видео»)
10. Digital signal coaxial output jack
Коаксиалды сандық сигналға
арналған ағытпа
11. Digital signal optical output jack
Оптикалық сандық сигналға
арналған ағытпа
12. L output jack
Сол жақ дауыс зорайтқышты қосуға арналған
ағытпа
13. R output jack Оң жақ дауыс зорайтқышты қосуға арналған
ағытпа
14. SCART output jack
Қашықтықтан басқару
• Қашықтықтан басқару пультін тікелей ойнатқыштағы ҚБ сенсорына бағыттаңыз.
• Пультті ыстық және ылғал жерлерде қалдырмаңыз.
• Батареяны қосқан кезде полярлықты сақтаңыз.
• Құрылғы дұрыс істемеген жағдайда немесе оның әрекет ету радиусы азайған жағдайда батареяларды айырбастаңыз.
1. POWER Қос./Өшір.
2. 0-9, 10+ сандық батырмалар
3. PAUSE Үзіліс
4. PREV Алдыңғы туынды
5. REV АРТҚА АЙНАЛДЫРУ
6.UP
7. LEFT
8. SETUP Баптау
9. LANGUAGE Tіл
10. SUBTITLE Субтитрлерді көрсету
11. RETURN Қайтару
12. MUTE Дыбысты өшіру
13. MENU Меню
14. TITLE Туынды атауы
15. SLOW Баяу ойнату
16. L/R Дыбыс балансы
17. STEP Өту
18. VIDEO Бейнені ойнату
19. OPEN/CLOSE Дискілерге арналған науаны ашу/жабу
20. GOTO ... өту
21. STOP Тоқтату
22. NEXT Келесі туынды
23. FWD Алдыға айналдыру
24. ENTER Енгізу
25. RIGHT
26. ZOOM Масштабтау
27. DOWN
28. N/P Теледидар сигналын таңдау батырмасы
29. ANGLE Ракурс
30. VOL+ Дыбысты күшейту
31. VOL- Дыбысты өшіру
32. DISPLAY
33. PBC Ойнатуды басқару
34. A-B А нүктесінен В нүктесіне дейін айналдыру
35. REPEAT Қайталау
36. RAN
37. PROG Бағдарламалау
38. PLAY Іске қосу
4073IM.indd 75
09.10.2007 12:29:17
ҚАЗАҚ
76
2. ЖҰМЫСҚА ДАЙЫНДЫҚ
2.1 ЖЕТКІЗУ ТОПТАМАСЫ
1. DVD плеер
2. Қашықтықтан басқару пульті.
3. Аудио/видеокабель.
4. Пайдалану жөніндегі нұсқаулық.
5. Батареялар.
6. Кепілді қызмет көрсету талоны.
7. Зауыттық қаптама (қорап).
2.2 ҚАШЫҚТЫҚТАН БАСҚАРУ ПУЛЬТІНЕ БАТАРЕЯЛАРДЫ САЛУ
Қорек ұяшығына ААА форматындағы екі батареяны салыңыз. Батареялардың полюстері байланыстардың полюстерімен сәйкес келуін
қадағалаңыз. Қашықтықтан басқару пультінің және ойнатқыштың арасында үлкен бөгеттер болмауы қажет.
2.3 ЖҮЙЕЛІК ҚҰРЫЛҒЫЛАРДЫ ҚОСУ
1. Ойнатқышқа қосалқы құрылғыларды қосу кезінде барлық құрылғылар «OFF» (ӨШІРУЛІ) жағдайында болуын қадағалаңыз.
2. Аудио/видеокабельді қосқан кезде әрбір сым тиісті түрдегі ұяшыққа қосылады. Барлық сымдар негізгі құрылғыға берік қосылғанын
қадағалаңыз.
a. Сары сым видео ағытпасына қосылады.
b. Ақ сым аудио ағытпасына қосылады.
c. Қызыл сым да аудио ағытпасына қосылады.
3. Қосу схемасы.
2.4. Ойнату режимін баптау.
Егер бейнені барлық экранға жаю мүмкін болмаса немесе бейне болмаса, онда N/T батырмасын басып, телесигнал форматын PAL, NTSC
немесе Multi өзгертіп көріңіз.
DVD дискісі бейненің әр түрлі пропорциясын қолдай алады. Бұдан басқа, жүйені баптау менюінің көмегімен экран форматын теледидарды көру
барысында өзгертуге болады. Осы баптау келесі түрде жүзеге асады: экранға Негізгі менюді шығару үшін «SETUP» батырмасын басыңыз, ал
содан кейін «PLAY» («ОЙНАТУ») батырмасын басыңыз; теледидар режимін таңдау үшін курсормен басқару батырмаларын пайдаланыңыз, ал
содан кейін солардың көмегімен қажетті экран форматын таңдап алыңыз. Форматты таңдап алғаннан кейін «PLAY» батырмасын басыңыз.
3. ПАЙДАЛАНУ ЖӨНІНДЕГІ НЕГІЗГІ МӘЛІМЕТТЕР
Жүйені қосуды аяқтағаннан кейін ойнатқыш пайдалануға дайын. Құрылғыны іске қосудың алдында келесі дайындық шараларын жүргізіңіз:
1.
Теледидарды қосыңыз және «AV» режимін таңдап алыңыз. S-video форматында қосылысты пайдаланған жағдайда қайтадан S-video
форматын таңдап алыңыз.
2.
Күшейткішті қолданған жағдайда, оны қосыңыз, ал содан кейін «AC-3» немесе «DVD» режимін таңдап алыңыз.
3.
Ойнатқышты желіге қосыңыз.
1-операция: «POWER» («ҚОСУ») батырмасын басыңыз, бұл жағдайда экранға «DISK LOADING» («ДИСКІНІ САЛУ») жазуы шығады:
4073IM.indd 76
09.10.2007 12:29:17
ҚАЗАҚ
77
Егер науада диск болмаса, экранға «NO DISK» («ДИСК ЖОҚ») жазуы
шығады.
2-операция: «OPEN/CLOSE» («АШУ/ЖАБУ») батырмасын басыңыз,
бұл жағдайда диск науасы автоматты түрде ашылады.
3-операция: Дискіні науаға салыңыз және «OPEN/CLOSE»
батырмасын басыңыз. Бұл жағдайда дискінің типі экранның жоғарғы
сол жақ бұрышында, сондай-ақ басқару экранында бейнеленеді.
Ескерту: Қашықтықтан басқару пультіндегі «STANDBY» («КҮТУ
РЕЖИМІ») батырмасын басыңыз. Күту режимінде энергия
жұмсалымы шамамен 10 Вт. тең.
3.1. Дискіні ойнату.
Диск анықталғаннан кейін, құрылғы автоматты түрде дискіні ойнатуды
бастайды.
Егер диск DVD форматында жазылса, онда экранға DVD менюінің
немесе негізгі менюдің терезесі шығады.
Егер VCD2.0 форматында жазылса, құрылғы «PBC» («ОЙНАТУ»)
басқару режиміне өтеді.
Егер диск СD форматында жазылса, құрылғы файлдарды берілген
жүйелікте ойнатуды бастайды.
«PAUSE» («ҮЗІЛІС») батырмасын басыңыз:
«PREV» («АЛДЫН АЛА ҚАРАУ») батырмасын басыңыз:
«NEXT» («КЕЛЕСІ») батырмасын басыңыз:
«FWD» («АЛДЫҒА АЙНАЛДЫРУ») батырмасын басыңыз. Осы
батырманы қайта-қайта басқан кезде DVD қарау жылдамдығы 2, 4, 8,
16 және 32 есе ұлғаяды.
Басқа форматтағы дискіні қолданған жағдайда, «FWD» батырмасын
қайта-қайта басу қарау жылдамдығын 2, 4, 8, 16 және 32 ұлғаяды.
«RWD» («АРТҚА АЙНАЛДЫРУ») батырмасын басыңыз. Осы
батырманы қайта-қайта басқан жағдайда DVD артқа қарай қарау
жылдамдығы 2, 4, 8, 16 және 32 ұлғаяды.
Басқа форматтағы дискіні қолданған жағдайда, «FWD» батырмасын
қайта-қайта басу артқа қарай қарау жылдамдығын 2, 4, 8, 16 және 32
ұлғаяды.
Есте сақтау құрлғысының немесе диск салғыштың жұмысын тоқтату
үшін «STOP» (ТОҚТАТУ) батырмасын басыңыз, ал содан кейін
есте сақтау құрылғысынан ақпаратты ойнату үшін PLAY (ПУСК)
батырмасын басыңыз. Ал енді STOP батырмасын тағы бір рет
басыңыз.
4. ҚҰРЫЛҒЫНЫҢ ФУНКЦИОНАЛДЫ МҮМКІНДІКТЕРІ
4.1 «Screen DISPLAY» («ЭКРАНДАҒЫ АҚПАРАТ») ФУНКЦИЯСЫ
«DISPLAY» батырмасын бірінші рет басқан жағдайда экранда келесі
ақпарат пайда болады:
4073IM.indd 77
09.10.2007 12:29:18
ҚАЗАҚ
78
«DISPLAY» батырмасын екінші рет басқан жағдайда экранда келесі
ақпарат пайда болады:
«DISPLAY» батырмасын үшінші рет басқан жағдайда экранда келесі
ақпарат пайда болады:
«DISPLAY» батырмасын төртінші рет басқан жағдайда экранда келесі
ақпарат пайда болады:
«DISPLAY» батырмасын бесінші рет басқан жағдайда ақпарат
экраннан жоғалады.
4.2 «N/Р» (ТЕЛЕДИДАР СИГНАЛЫНЫҢ ФОРМАТЫН АУЫСТЫРЫП
ҚОСУ) ФУНКЦИЯСЫ
Құрылғыны NTSC, Multi және PAL режиміне ауыстырып қосу үшін «N/
Р» батырмасын экранда қажетті атау пайда болғанға дейін басыңыз
(ондай ауыстырып қосу тек STOP жағдайында жүзеге асады).
4.3 «СУБТИТРЛЕР» ФУНКЦИЯСЫ
Осы функция мультисубтитрлердің тілін таңдау мүмкіндігін береді (32
типтердің бірін таңдау жүргізіледі және мультисубтитрлер кодталуы
бар дискілер үшін ғана). Экранға осы функцияның деректерін шығару
үшін SUBTITLE (СУБТИТРЛЕР) батырмасын басыңыз.
Мысалы, сегіз тілдің біреуін, яғни №1 (ағылшын) тілді таңдау келесі
түрде жүргізіледі:
4.4 «АШУ/ЖАБУ» ФУНКЦИЯСЫ
«Disk» режимінде диск науасын шығарыңыз немесе енгізіңіз.
4.5 «PBC» («ОЙНАТУДЫ БАСҚАРУ») ФУНКЦИЯСЫ
SVCD және VCD2.0 форматында дискілерді ойнату кезінде «PBC»
батырмасын басыңыз. Бұл жағдайда экранда диск менюі пайда
болады. Сіз меню тізіменен тиісті бағдарламаны таңдап ала аласыз.
Дискіні енгізгеннен кейін құрылғы автоматты түрде PCB ON (РСВ
ҚОСУЛЫ) режимінде ойнатуды бастайды. PCB режимін өшіру үшін
«PCB» батырмасын басыңыз (бұл жағдайда экранда «PCB OFF»
(PCB РЕЖИМІ ӨШІРУЛІ) жазуы пайда болады). Соңғы жағдайда
меню экранға шықпайды; туынды сандары бар батырмаларды басу
арқылы, тікелей таңдалады. PCB режимі VCD1.1, CD-DA және Mp3
форматтары үшін қолданылмайды.
4.6 «MIC ON/OFF» («МИКРОФОН ҚОС./ӨШІР.») ФУНКЦИЯСЫ
Караокенің ауыстырыпқосқышын пайдаланыңыз.
4.7 «ANGLE» («РАКУРС») ФУНКЦИЯСЫ
Спорттық жарыстарды, концерттерді немесе сахналанған көріністерді
қарау кезінде қашықтықтан басқару пультіндегі «Angle» батырмасын
қайта-қайта басып, бейнені қарау бұрышын өзгертуге болады (Осы
функция тиісті түрде бағдарламаланған дискілер үшін қолданылады).
4.8 «LANGUAGE» («ТІЛДІ ТАҢДАУ») ФУНКЦИЯСЫ
Құрылғыда сегіз тілге дейін қолданылады (сонымен қатар компакт-
дискілер үшін төрт тіл).
Тілді таңдау үшін ҚБ пультінде «LANGUAGE» («ТІЛ») батырмасын
басыңыз (осы функция бірнеше тілдерге бағдарламаланған
дискілерде қолданылады).
Мысалы, екі арналы ойнатуда AC-3 дыбыс эффектісімен сегіз тілдің
біреуін, яғни ағылшын тілін таңдаған кезде экранда келесі жазу пайда
болады:
4.9 «TITLE» («ТУЫНДЫ АТАУЫ») ФУНКЦИЯСЫ
Экранға туындылар тізімін шығару үшін «TITLE» («АТАУ»)
батырмасын басыңыз.
(Осы функция бірнеше атауларға бағдарламаланған дискілерде
қолданылады).
4073IM.indd 78
09.10.2007 12:29:18
ҚАЗАҚ
79
4.10 «MENU»(«МЕНЮ») ФУНКЦИЯСЫ
Негізгі менюге оралу үшін және DVD дискіні ойнату үшін «MENU»
батырмасын басыңыз (Осы функция бірнеше субтитрлер
нұсқаларына бағдарламаланған дискілерде қолданылады).
4.11. КУРСОРМЕН БАСҚАРУ БАТЫРМАЛАРЫ
Дискіні ойнату кезінде Сіз курсормен басқару пернелерінің көмегімен
туынды атауларын, меню немесе баптау тармақтарын таңдай
аласыз.
Егер экранда меню терезесі болмаса және құрылғы баптау режимінде
жұмыс істемесе, “Солға” батырмасын басу арқылы басқару дисплейін
өшіруге болады, ал “Оңға” батырмасын басу оны қайта қосуға
мүмкіндік береді.
4.12 «3D» ФУНКЦИЯСЫ
Көлемді дыбыс жасау үшін «3D» батырмасын басыңыз.
4.13 САНДЫҚ БАТЫРМАЛАР
Ұнаған туындыларды ойнату үшін туынды нөміріне сәйкес менюдегі
сандық батырмаларды пайдаланыңыз.
4.14 «TIME» («УАҚЫТ») ФУНКЦИЯСЫ
Осы DVD ойнатқыш ойнатылатын дискіге байланысты әр алуан
деректерді ойната алады.
«Time» батырмасын басу арқылы бір файлдың атауын, бөлімін,
дыбысын, субтитр тілін, ойнату уақытын, туынды бөлімін, қайталау
режимін таңдауға және басқару дисплейінде уақытты орнатуға
болады.
4.15 А НҮКТЕСІНЕН В НҮКТЕСІНЕ ДЕЙІН ҚАЙТАЛАУ ФУНКЦИЯСЫ
Алдымен «А-В» батырмасын басу арқылы бастау нүктесін (А)
белгілеңіз:
Осыдан кейін «А-В» батырмасын қайта басып, соңғы нүктені (В)
белгілеңіз:
Енді туынды бөлігі А нүктесінен В нүктесі аралығында автоматты
түрде қайталанатын болады.
«А-В» батырмасын үшінші рет басқан кезде қайталау тоқтайды.
4.16 «REPEAT» («ҚАЙТАЛАУ») ФУНКЦИЯСЫ
DVD режимінде «REPEAT» («ҚАЙТАЛАУ») батырмасын басқан
жағдайда экранға келесі хабарлама шығады:
Бөлімді қайталауды қосқан кезде:
Туындыны қайталауды қосқан кезде:
Қайталауды өшірген кезде:
4.17. «ZOOM» («БЕЙНЕ МАСШТАБЫ») ФУНКЦИЯСЫ
Жылжымалы немесе қозғалыссыз бейненің жеке бөлігін қарау
мүмкіндігін жасау үшін оның шамасын төрт есе ұлғайтуға болады.
Осы батырманы алты рет басқанда бейненің масштабы сәйкесінше
2, 3 немесе 4 есе ұлғаяды немесе кішірейеді. Батырманы қайта басу
кәдімгі ойнату режиміне оралтады.
4.18. «PROGRAM» («ОЙНАТУ ТӘРТІБІ») ФУНКЦИЯСЫ
Егер диск 2 немесе одан көп туындыдан немесе бөлімнен тұрса, онда
Сіз оларды өз таңдауыңыз бойынша ойнату тәртібін белгілей аласыз.
Тиісті менюге кіру үшін «PROGRAM» батырмасын басыңыз.
Туындыларға немесе бөлімдерге нөмір беру сандық батырмаларды
басу арқылы жүзеге асады. Егер бағдарламаланатын элементтердің
саны 10 көп болса, онда бағдарламалауды жалғастыру үшін «NEXT»
(«КЕЛЕСІ») батырмасын басыңыз (бағдарламаланатын элементтердің
саны 20 аспауы қажет). «START» («ПУСК») батырмасын таңдау үшін
курсорды басқару батырмаларын пайдаланыңыз. Құрастырылған
тізімді ойнатуды бастау үшін «ENTER» батырмасын басыңыз.
Осы функция MP3 форматындағы дискілерді ойнату кезінде
атқарылмайды! «DIRECTORY-PLAY» («ПАПКА-ПУСК») режиміне кіру
үшін «PROGRAM» батырмасын басыңыз; осы жағдайда ағымдағы
папканы ойнату тәртібін таңдай аласыз. Файлдар тізімінің режиміне
кіру үшін «PROGRAM» батырмасын қайта басыңыз және дискідегі
файлдар тізімін ойнату тәртібін белгілеңіз.
4.19. «R/L» («ДЫБЫСТЫ БАЛАНСТАУ») ФУНКЦИЯСЫ
DVD және SVCD форматындағы дискілерді ойнату кезінде басқару
дисплейі «Aud 1» («1-Динамик»), «Aud 2» («2-Динамик») көрсетеді,
4073IM.indd 79
09.10.2007 12:29:19
ҚАЗАҚ
80
сонымен қатар дыбысты баланстап ойнатуды көрсетеді. VCD
дискілерін ойнату кезінде дисплей сол жақ динамикпен, оң жақ
динамикпен және екі динамикпен бірдей күште ойнату туралы ақпарат
береді.
4.20 ДЫБЫС ҚАТТЫЛЫҒЫН РЕТТЕУ
Дыбысты күшейту үшін «VOL+» батырмасын, ал дыбысты азайту үшін
«VOL-» батырмасын пайдаланыңыз. Қалаған нәтижеңізге жеткенге
дейін басыңыз.
Дыбысты өшіру үшін «MUTE» батырмасын басыңыз, дыбысты қосу
үшін осы батырманы тағы бір рет басыңыз.
4.21. «SLOW» («БАЯУ ОЙНАТУ») ФУНКЦИЯСЫ
«SLOW» батырмасын бірнеше рет басыңыз. DVD ойнату кезінде
алдыға қарау жылдамдығы 2, 4, 8 және 16 есе баяулауы мүмкін, ал
кері ойнатуда – 2, 4 және 8 есе, сонымен қатар кәдімгі мәнді сақтауы
мүмкін. SVCD және VCD форматтарындағы дискілерді ойнату
кезінде алдыға қарау жылдамдығы 2, 4, 8 және 16 есе азаяды, ал кері
қарауда сол қалпына оралады.
4.22 «VIDEO» («ВИДЕОСИГНАЛ ФОРМАТЫН ТАҢДАУ»)
ФУНКЦИЯСЫ
«VIDEO» батырмасын басу арқылы S-VIDEO, YUB және RGB
видеосигнал форматтары арасында таңдау жүргізіледі.
5. ЖҮЙЕНІ БАПТАУ
1. DVD МЕНЮІН БАПТАУ
Экранға негізгі баптау менюін («SETUP MENU») шығару үшін
қашықтықтан басқару пультіндегі «SETUP» («БАПТАУ») батырмасын
басыңыз. Аспап ену кодын (PIN) енгізуді талап етеді. Бұл жағдайда
8888 санын енгізіңіз (өндіруші зауыттың коды).
1. Экранға курсорды басқару пернелерімен баптау менюін
шығарғаннан кейін қажетті объектіні таңдап алыңыз, ал содан
кейін өз таңдауыңызды «PLAY» («ПУСК») батырмасын басу
арқылы растаңыз және менюің келесі қосалқы тарауына
кіріңіз. Көрсеткішті жүргізу үшін “солға-оңға” батырмаларын, ал
қажетті объектіні таңдау үшін “үстіге-астыға” батырмаларын
пайдаланыңыз. Таңдауды растау үшін «PLAY» батырмасын
басыңыз. Бұл жағдайда ағымдағы функцияны баптау аяқталады.
2. Баптауды аяқтау үшін «SETUP» батырмасын тағы бір рет
басыңыз. Негізгі баптау менюінде келесі баптау нұсқауларының
кез келгенін атқара аласыз.
ЖАЛПЫ БАПТАУ
Бұл нұсқа телеэкран өлшемдерін, видео функцияларын және DVD
функцияларын баптау үшін пайдаланылады. Онда келесі функциялар
бар, атап айтқанда «TV DISPLAY» («ТЕЛЕДИДАР ЭКРАНЫ»), «ANGLE
MARK» («БЕЙНЕНІ ОЙНАТУ БҰРЫШЫ»), «OSD LANGUAGE»
(«ЭКРАН ТІЛІ»), «CAPTION» («ЖАЗУЛАР»), «SCREEN SAVER»
(«ЭКРАН САҚТАҒЫШЫ»), «LAST MEMORY» («ЕСТЕ САҚТАЙТЫН
ҚҰРЫЛҒЫ»)
1.1.1 ТЕЛЕДИДАР ЭКРАНЫ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Ескерту:
1). Сіз қандай экран өлшемін таңдап алғаныңызға байланыссыз, егер
Сіздің теледидарыңыздың экраны 4:3 қатынасында белгіленсе,
бейне дәл осы форматта көрсетілетін болады.
2). DVD ойнату кезінде экран форматы өзгеруі мүмкін.
3). Егер Сіздің теледидарыңыздың экраны 4:3 қатынасында
орнатылса, ал DVD ойнату форматы 16:9 қатынасында
орнатылса, онда ондай сәйкессіздік автоматты түрде жойылады.
1.1.2 БЕЙНЕНІ ОЙНАТУ БҰРЫШЫ
Егер қолданылып жатқан DVD осы функцияны қолдайтын болса, Сіз
бейнені әр түрлі қарау бұрышынан көре аласыз.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
4073IM.indd 80
09.10.2007 12:29:19
ҚАЗАҚ
81
1.1.3 ЭКРАН ТІЛІ
Сіз осы функцияны меню тілін және экрандағы бейне тілін орысшаға
және керісінше ауыстырып қосу үшін пайдалана аласыз.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.1.4 СУБТИТРЛЕРДІ ӨШІРУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Ескерту:
Осы функция DVD дискісі қолдайтын жағдайда ғана қолданылады.
1.1.5 ЭКРАНДЫ ҚОРҒАУ
Экранды қорғауды баптау келесі суреттерде көрсетілгендей «General
Setup» («Жалпы баптаулар») менюінде жүргізіледі.
1.1.7 ЖАДЫДАН ОЙНАТУДЫ БАПТАУ
Жадыдан ойнату келесі суретте көрсетілгендей бапталады:
1.2 ДЫБЫСТЫ БАПТАУ
Бұл функцияға динамиктерді, SPDIF форматындағы сигналдарды,
Dolby Digital дыбыстық форматын, эквалайзерлерді және көлемді
дыбысты ойнату параметрлерін баптау кіреді.
4073IM.indd 81
09.10.2007 12:29:20
ҚАЗАҚ
8
1.2.1 ДИНАМИКТЕРДІ БАПТАУ
Осы менюде DOWNMIX (дыбыстық арналардың санын кәдімгі
стереоға дейін азайту), CENTER (Орталық ДИНАМИК), REAR (Артқы
ДИНАМИК), SUBWOOFER (ТӨМЕН ЖИІЛІКТЕРДІ КҮШЕЙТКІШ), POST
DRC (ДЕРЕКТЕРДІ ОЙНАТУДЫ БАҚЫЛАУ) және AUDIO (ДЫБЫСТЫҚ
СИГНАЛ) режимдерінің жұмысын баптауға болады.
1.2.1.1. DOWNMIX РЕЖИМІ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Аталмыш баптаулар фильмдерді қарау үшін қолданылуы мүмкін.
Егер Сіз әуен сапасын жақсарту үшін екі арнаны қолданғыңыз келсе,
онда 2-тармақты таңдап алғаныңыз жөн. 4-тармақты сахна фонын
пайдаланған кезде таңдау ұсынылады.
1.2.1.2 АЛДЫҢҒЫ ДИНАМИК
Орталық, артқы динамиктерді және төмен жиіліктерді күшейткішті
«Off» («Өшір.») жағдайына орнатқан кезде, ал алдыңғы динамикті
«Large» («Қатты») жағдайында орнатқан кезде, алдыңғы динамиктің
дыбыстық сигналы орталық, артқы динамиктердің және төмен
жиіліктерді күшейткіштің дыбыстарымен қосылып кетуі мүмкін.
Әдетте, алдыңғы динамик «Large» жағдайында орнатылады.
Алдыңғы динамик «Large» («Қатты») немесе «Small» («Әлсіз»)
жағдайында орнатылады.
1.2.1.3 ОРТАЛЫҚ ДИНАМИК
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Орталық динамик «ON» («ҚОС.») немесе «OFF» («ӨШІР.»)
жағдайында орнатылады.
1.2.1.4 АРТҚЫ ДИНАМИК
Артқы динамик «LARGE» («ҚАТТЫ») немесе «OFF» («ӨШІР.»)
жағдайында орнатылады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.2.1.5 ТӨМЕН ЖИІЛІКТЕРДІ КҮШЕЙТКІШ
Төмен жиіліктерді күшейткіш «ON» («ҚОС.») немесе «OFF» («ӨШІР.»)
жағдайында орнатылады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
4073IM.indd 82
09.10.2007 12:29:21
ҚАЗАҚ
83
1.2.1.6 ШЫҒЫСТА ДИНАМИКАЛЫҚ ҚЫСУ
Осы функция динамиктерге қатты әсерді азайту үшін кеңейтілген
динамикалық диапазонмен дыбыстық сигналды пропорционалды
түрде қысады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Шығыста динамикалық қысуды баптау.
Шығыста динамикалық қысу «On» («Қос.»), Off («Өшір.») және AUTO
(«Автотаңдау») жағдайында орнатылуы мүмкін.
1.2.2 САНДЫҚ ДЫБЫСТЫҚ СИГНАЛДЫ БАПТАУ
Осы баптауда SPDIF және LPCM шығыстары пайдаланылады.
1.2.2.1 ДЫБЫСТЫҚ САНДЫҚ СИГНАЛДЫҢ ШЫҒЫСЫ
Dolby Digital және DTS форматтарындағы сигналдар ойнатқыштың
артқы панеліндегі оптикалық және коаксиалды ағытпалар арқылы
шығады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.2.2.2 LPCM ШЫҒЫСЫ
Түнде көршілеріңізді мазаламау үшін белгіленген үндестілікті сақтап,
дыбысты азайту үшін осы функцияны пайдаланыңыз.
1.2.3. DOLBY DIGITAL ФОРМАТЫНДА САНДЫҚ ДЫБЫСТЫ БАПТАУ
Dolby Digital форматында дыбысты баптауға дыбысты ойнатуды
баптау және динамикалық диапазонды қысу жатады.
1.2.3.1 ДИНАМИКТЕРМЕН ДЫБЫСТЫ ОЙНАТУДЫ БАЛАНСТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Егер сіздің күшейткішіңізде/декодерде Dolby Digital форматындағы
шығыс болса, сіз стерео режимін таңдай аласыз. Сәйкесінше, дыбыс
оң, сол динамикпен және екі динамиктермен бірдей ойнатылуы
мүмкін.
1.2.3.2 ДИНАМИКАЛЫҚ ДИАПАЗОНДЫ ҚЫСУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
4073IM.indd 83
09.10.2007 12:29:22
ҚАЗАҚ
84
1.2.4 ЭКВАЛАЙЗЕРЛЕРДІ БАПТАУ
Функцияға келесідей элементтер кіреді, «EQ Type» («Эквалайзер
типі»), «Bass Boost» («Төмен жиіліктерді көтеру»), «Super Bass»
(«Супер-бас») және «Treble Boost» («Жоғары жиіліктерді көтеру»).
1.2.4.1 ЭКВАЛАЙЗЕР ТИПІ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.2.4.2 ТӨМЕН ЖИІЛІКТЕРДІ БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Төмен жиіліктерді ойнату «ON» (ҚОС.) және «OFF» («ӨШІР.»)
жағдайында орнатылуы мүмкін.
1.2.4.3 ТӨМЕН ЖИІЛІКТЕРДІ КҮШЕЙТУ РЕЖИМІН БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
«Super-Bass» режимі «ON» (ҚОС.) және «OFF» («ӨШІР.»)
жағдайында орнатылады.
1.2.4.4. ЖОҒАРЫ ЖИІЛІКТЕРДІ БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Жоғары жиіліктерді ойнату «ON» (ҚОС.) және «OFF» («ӨШІР.»)
жағдайында орнатылуы мүмкін.
1.2.5 КӨЛЕМДІ ДЫБЫСТЫ БАПТАУ
Көлемді дыбысты баптауға келесідей элементтер кіреді, атап
айтқанда «PRO LOGIC» және «REVERB MODE» («ЖАҒДАЙ
РЕЖИМІ»)
1.2.5.1 «PRO LOGIC II» ФУНКЦИЯСЫН БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
4073IM.indd 84
09.10.2007 12:29:23
ҚАЗАҚ
85
Енді PROLogic II функциясын баптау терезесіне өтіңіз.
1.2.5.1.1 PROLOGIC II ФУНКЦИЯСЫН БАПТАУ
Осы функция динамиктер «DOWNMIX» режимінде жұмыс істеген
кезде пайдаланылады (арналар санын стерео стандарттарына дейін
қысқарту).
1.2.5.1.2. PRO LOGIC II ФУНКЦИЯСЫН БАПТАУ
Панорамалық бейнені, параметрлерді және орталықтағы енді баптау
тек қолмен басқару режимінде ғана орындалуы мүмкін.
1.2.5.1.3. PRO LOGIC II ФУНКЦИЯСЫН БАПТАУ
1.2.5.1.4 PRO LOGIC II ФУНКЦИЯСЫН БАПТАУ
1.2.5.1.5 PRO LOGIC II ФУНКЦИЯСЫН БАПТАУ
4073IM.indd 85
09.10.2007 12:29:24
ҚАЗАҚ
86

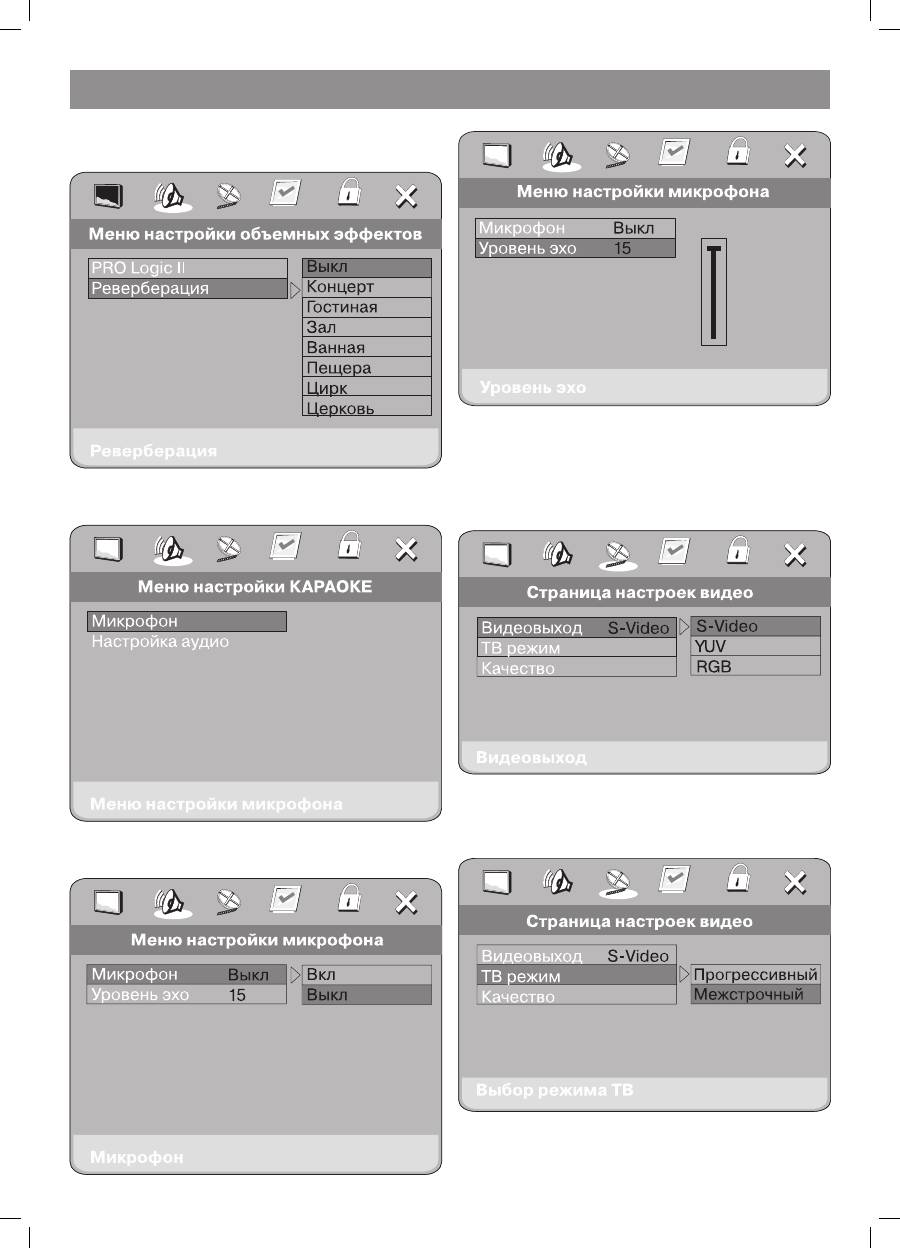

1.2.5.1.5. АРАЛАС РЕЖИМ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.2.6 МИКРОФОНДЫ ҚОСУ
1.2.6.1 МИКРОФОНДЫ ҚОСУ
1.2.6.1.1 МИКРОФОНДЫ ҚОСУ
1.3 ВИДЕОБЕЙНЕНІ БАПТАУ
Видеобейнені баптау үш функциядан тұрады: «Компонент»,
«Теледидар режимі» және «Бейне сапасы».
1.3.1 «КОМПОНЕНТ» ФУНКЦИЯСЫ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.3.2 «ТЕЛЕДИДАР РЕЖИМІ» ФУНКЦИЯСЫ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.3.3 «БЕЙНЕ САПАСЫ» ФУНКЦИЯСЫ
Бұл функцияға айқындықты (SHARPNESS), ашықтықты
(BRIGHTNESS) және қанықтылықты (CONTRAST) баптау кіреді.
4073IM.indd 86
09.10.2007 12:29:25
ҚАЗАҚ
87

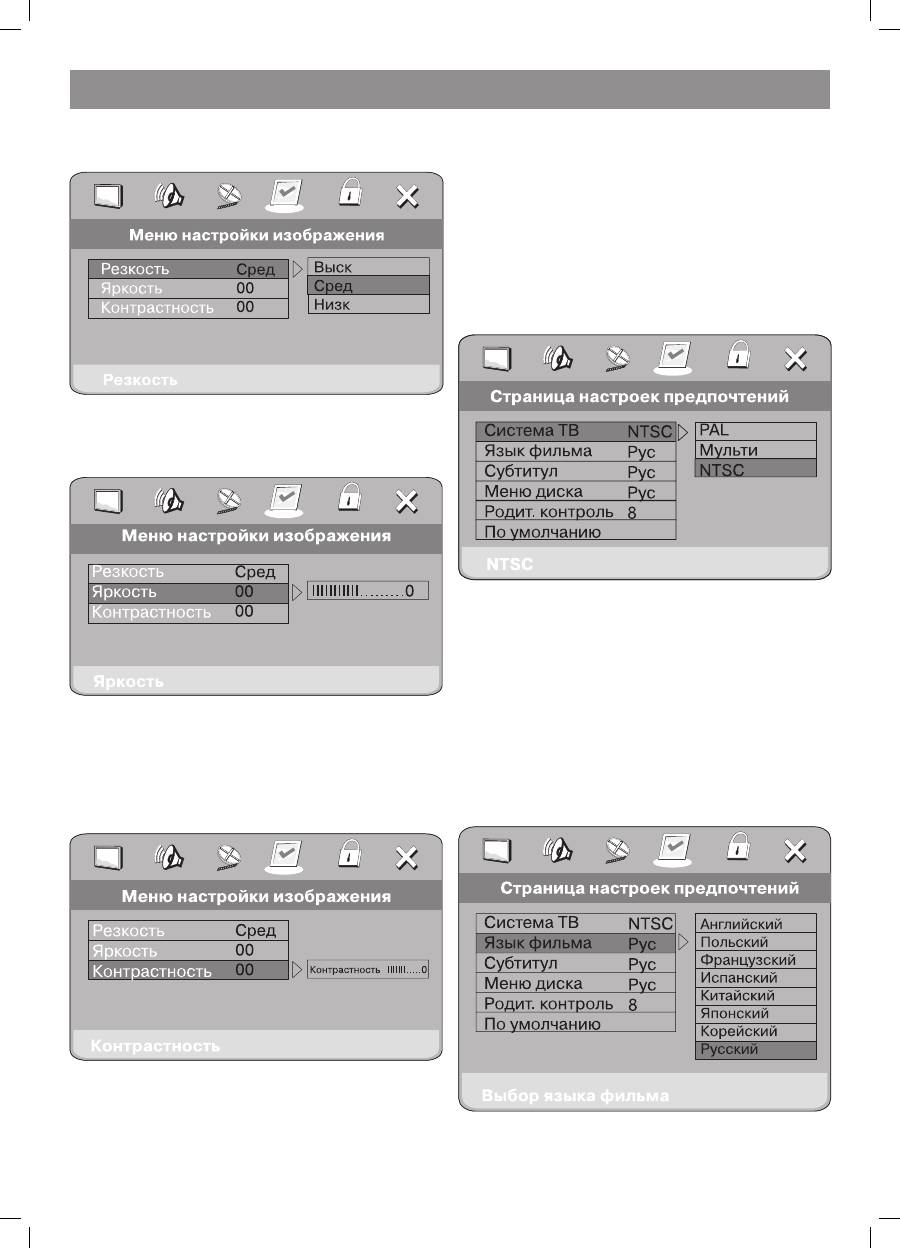

1.3.3.1 АЙҚЫНДЫҚТЫ БАПТАУ (SHARPNESS)
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.3.3.2 АШЫҚТЫҚТЫ БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Баптау режиміне кіру үшін «Оң жаққа» батырмасын басыңыз. Баптау
«Жоғары/Төмен» батырмаларын басу арқылы жүргізіледі.
Баптау менюіне оралу үшін «Сол жаққа» батырмасын басыңыз.
1.3.3.3 ҚАНЫҚТЫЛЫҚТЫ БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Баптау режиміне кіру үшін «Оң жаққа» батырмасын басыңыз. Баптау
«Жоғары/Төмен» батырмаларын басу арқылы жүргізіледі.
Баптау менюіне оралу үшін «Сол жаққа» батырмасын басыңыз.
1.4. БАСТЫ ПАРАМЕТРЛЕРДІ БАПТАУ.
Тоқтату режимінде TV TYPE (ТЕЛЕДИДАР СИГНАЛЫНЫҢ
СТАНДАРТЫ), PBC (ОЙНАТУДЫ БАСҚАРУ), AUDIO (ДЫБЫС),
SUBTITLLE (СУБТИТРЛЕР), DISC MENU (ДИСК МЕНЮІ), Country
Region (Ел/аймақ), PARENTAL (БАЛАЛАРДАН ҚОРҒАУ), DEFAULTS
(БЕЛГІЛЕНГЕН ПАРАМЕТРЛЕР) тармақтарымен «INITIAL SETUP»
(«БАСТАПҚЫ БАПТАУ») меню терезесін ашу үшін «SETUP»
(«БАПТАУ») батырмасын басыңыз. Өндіруші зауытта белгіленген
параметрлер құрылғы үшін оптималды болып табылады.
Пайдаланушы өз қарауы бойынша көрсетілген параметрлерді қайта
баптай алады.
1.4.1 ТЕЛЕДИДАР СИГНАЛЫНЫҢ СТАНДАРТЫН БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Құрылғы әр түрлі жүйелердің теледидар сигналын қолдайды, сонымен
қатар NTSC, Multi және PAL.
1) Егер Сіздің қабылдағышыңыз тек NTSC және PAL жүйелерінде
ғана жұмыс істесе, қате стандартты таңдағанда экран
жыпылықтап, түссіз болады. Бұл жағдайда бейнені қалпына
келтіру үшін қашықтықтан басқару пультіндегі N/P батырмасын
басыңыз. Теледидар және ойнатқыш қабылдағышының жүйелері
әрқашан сәйкес келуін есте ұстаңыз.
2) Сигналды шығару форматы туралы қосымша ақпарат алу үшін
Сіздің теледидарыңыздың пайдалану жөніндегі нұсқаулығын
басшылыққа алыңыз.
2.2.2.
ДЫБЫСТЫ БАПТАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Осы құрылғы дискідегі ақпаратты ағылшын, француз, испан, қытай,
жапон, корей, орыс және тай тілдерінде дубляждау функциясын
ұсынады.
4073IM.indd 87
09.10.2007 12:29:26
ҚАЗАҚ
88
2.2.3.
СУБТИТРЛЕР
Осы құрылғы дискідегі субтитрлерді ағылшын, француз, испан, қытай
және жапон тілдерінде дубляждау функциясын ұсынады. DVD дискіні
ойнату кезінде пайдаланушы субтитрлерді өшіріп тастай алады
немеес оларды кез келген тілде таңдай алады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
2.2.4.
ДИСК МЕНЮІНІҢ ТІЛІН ТАҢДАУ
Ойнатқыш фильмдерді таңдау менюін ағылшын, француз, испан,
қытай, жапон, корей, орыс және тай тілдерінде ойната алады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.4.5 БАЛАЛАРДЫ ҚАЖЕТСІЗ АҚПАРАТТАН ҚОРҒАУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
Балалар қарауға тыйым салынған фильмдер үшін фильмнің санатын
қораптағы белгі бойынша орнатуға болады.
Осы функция парольді енгізген жағдайда сөнеді.
1.4.6. АЛДЫН АЛА БЕЛГІЛЕНГЕН ПАРАМЕТРЛЕР
Осы функция өндіруші зауытта белгіленген праметрлердің жалғасы
болып табылады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
1.5. ПАРОЛЬ ОРНАТУ
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
4073IM.indd 88
09.10.2007 12:29:27
ҚАЗАҚ
89
1.5.1. ПАРОЛЬ ОРНАТУ.
1.5.2. ПАРОЛЬ
Алдын ала белгіленген пароль «8888». Пайдаланушы осы параметрді
өзгерте алады.
Осы терезеде қажетті параметрлерді орнату кезінде «DVD МЕНЮІН
БАПТАУ» тармағында келтірілген нұсқауларды басшылыққа алыңыз.
8. МР3 ФУНКЦИЯСЫН ПАЙДАЛАНУ
МР3 үшінші деңгейдегі MPEG халықаралық стандартқа негізделген
дыбыстық деректерді қысудың стандарты болып табылады және онда
дыбыстық сигнал 12:1 қатынасында қысылады. МР3 форматындағы
дискіге 600 минуттан астам ойнатылатын музыканы жазуға болады
(не болмаса 170 астам музыка) және оның дыбыс сапасы кәдімгі
компакт-дискіден кем емес.
МР3 дискісін ойнату.
Ойнатылатын МР3 файлдарының менюі.
1. «PROG» батырмасын басу арқылы МР3 дискісін ойнату үшін фай-
лдар менюінің бірін таңдау қажет: File List (Файлдар тізімі) немесе
Folder (Папка).
2. FILE LIST (ФАЙЛДАР ТІЗІМІ)
Осы менюдегі файлдар «ENTER» (ЕНГІЗУ) батырмасын және
«UP DOWN» (ЖОҒАРЫ-ТӨМЕН) курсорды басқару батырмасын
басып таңдалады немесе тікелей таңдауда сандық батырмаларды
және «ENTER» (ЕНГІЗУ) батырмасын басу арқылы таңдалады.
Егер нөмірі енгізілген файл шықпаса, экранға «CURRENT TRACK
NUMBER» («АҒЫМДАҒЫ ӘУЕННІҢ НӨМІРІ») жазуы шығады.
3. ПАПКА.
Экран менюіне кіріңіз, содан кейін «ЖОҒАРЫ-ТӨМЕН» және
«СОЛҒА-ОҢҒА» батырмаларын және «ЕНГІЗУ» батырмасын ба-
сып, қосалқы директория және әуен таңдалады.
9. JPEG ФОРМАТЫНДА БЕЙНЕЛЕРДІ КӨРУ.
JPEG форматы сақтау үшін кең пайдаланылатын нақты бейнелерді
қысудың тиімді әдісі болып табылады.
Бейне сапасы оны 15-20 есе қысқаннан кейін де сақталады.
Форматтың артықшылығы бейнені өңдеу үшін көптеген
компьютерлік бағдарламалармен қолдауымен, деректерді сақтау
қолайлығымен, қысылған бейненің аз өлшемімен және пайдалану
қарапайымдылығымен анықталады.
DVD ойнатқыш JPEG форматында компакт-дискіден бейнелерді оқи
алады. Бейнені таңдап алу үшін тиісті сандық батырманы басыңыз.
1. Дискіні құрылғыға ақырын салыңыз. Бұл жағдайда ойнатқыш
дискідегі ақпаратты іздеуді автоматты түрде бастайды.
2. Бейнені таңдау үшін тиісті сандық батырманы басыңыз.
3. Сандық батырмаларды басқан жағдайда бейнені тек ағымдағы
папкадан ғана таңдауға болады.
Ойнату үшін менюден элементті таңдау.
1. Дискіні ойнатқышқа салыңыз; аспап дискідегі ақпаратты
автоматты түрде оқи бастайды және экранға негізгі менюді
шығарады. Қажетті бейнені таңдау үшін біріншіден бастап сандық
батырмаларды пайдаланыңыз, ойнату үшін «Play» батырмасын
басыңыз.
2. Қажетті бейнені таңдау үшін курсормен басқару батырмаларын
басыңыз, содан кейін «Play» батырмасын басыңыз.
3. Қалған бейнелерді таңдау үшін алдымен «Stop» батырмасын
басыңыз, ал содан кейін курсормен басқару батырмаларын
пайдаланыңыз.
4. «Stop» жағдайында оң жақта бірінші жолдағы элементті таңдап
алыңыз, ал содан кейін бастапқы қосалқы менюге оралу үшін
«Play» батырмасын басыңыз.
8. АҚАУЛЫҚТАРДЫ ІЗДЕУ ЖӘНЕ ЖОЮ БОЙЫНША
НҰСҚАУЛЫҚ
Сізге ыңғайлы болу үшін құрылғыны пайдалану процесінде сіз тап
болуыңыз мүмкін кейбір проблемеларды шешу бойынша Сізге
кеңестер береміз.
Дыбыс жоқ
• Ойнатқыштың өзге құрылғыларға дұрыс қосылуын тексеріңіз,
әсіресе, дыбыс күшейткішке немесе теледидарға дұрыс қосылуын
тексеріңіз.
• Теледидардың және дыбыс күшейткіштің жұмыс істеп
тұрғандығын тексеріңіз.
Бейне жоқ
• Дискінің дұрыс орнатылғанын тексеріңіз (суреті бар жақ жоғары
қарап тұру керек).
• Дискінің беті таза екендігіне көз жеткізіңіз.
Қашықтан басқару пульті жұмыс істемейді
• Пульт және қашықтықтан басқару сенсорының арасында
ешқандай бөгеттер жоқ екендігіне көз жеткізіңіз.
• Пультті тікелей сенсорға бағыттаңыз және оның жұмысын
тексеріңіз.
• Егер пульт бұрынғысынша жұмыс істемесе, батареяларды
айырбастаңыз.
Бейне экранға шыққан кездегі бөгеттер.
• Диск сапасы жоғары екендігіне және онда сызаттар жоқтығына көз
жеткізіңіз.
• Ойнатқыш микрокомпьютермен басқарылатындықтан, ондай
проблемалар туындағанда, алдымен құрылғыны өшіріңіз, ал
бірнеше секундтан кейін оны қайта қосыңыз. Егер осыдан кейін
экранға экранға қате туралы ақпарат шықпаса, ойнатқыш тиісті
түрде жұмыс істеуі қажет.
9. ДИСКІЛЕРДІ КҮТУ.
Қорғау
a. Дискіні орнату және шығару кезінде оны әрқашан тек шетінен
және орталықтағы тесігінен ұстаңыз.
b. Дискінің бетіне ешнәрсе жабыстыруға болмайды және онда
ешқандай жазулар жүргізуге болмайды. Дискіде қолдың ізі
қалмауы қажет.
Дискінің бетін тазалау.
Дискінің бетін орталықтан шетке қарай жұмсақ шүберекпен сүртіңіз.
4073IM.indd 89
09.10.2007 12:29:27
ҚАЗАҚ
90
Дискілерді сақтау.
а. Дискілерді майыстыруға болмайды. Дискілерді арнайы вертикаль
кейстерде сақтау қажет. Дискілерді жоғары температураның,
ылғалдылықтың немесе ерекше төмен температураның әсеріне,
сонымен қатар өзге зиянды ықпалдардың әсеріне ұшыратпаңыз.
б. Дискілерді тікелей күн сәулелерінен сақтаңыз.
10. MPEG 4 форматындағы дискілерді қарау.
Ойнату негіздері
Құрылғыға MPEG 4 форматындағы дискіні салыңыз.
Ойнатқыш дискіні оқып біткеннен кейін теледидардың экранында
келесі бейне пайда болады:
»Жоғары/Төмен» батырмаларының көмегімен MPEG 4 дисктер
менюіне кіргеннен кейін қажетті папканы таңдап алыңыз,
ал содан кейін папка менюінің қосалқы тармағына кіру үшін
«Оңға» батырмасын басыңыз. Ал содан кейін «Жоғары/Төмен»
батырмаларының көмегімен қажетті тармақты таңдап алыңыз және
оны ойнату үшін «Енгізу» батырмасын басыңыз. Сонымен қатар
сандық батырмаларды басып, тармақты тікелей таңдауға болады.
Ойнату жөніндегі кеңестер:
1. Диск менюімен жұмыс істеу кезінде «Prog» батырмасын тек бір
рет қана басыңыз (бұл жағдайда құрылғы барлық файлдарды
жалпы папкаға салады), осыдан кейін курсорды басқару
батырмаларымен немесе сандық батырмалармен ойнату
тармағын таңдап алуға болады.
2. Диск менюінің келесі қосалқы деңгейін ашу үшін «Оңға»
батырмасын басыңыз, бастапқы қосалқы деңгейге оралу үшін
«Солға» батырмасын басыңыз.
3. Ойнату үшін қажетті тармақты таңдау «Mark» батырмасын басу
арқылы жүргізіледі. Жалпы алғанда әрекеттер жүйелігі келесідей:
қажетті тармақты таңдау үшін курсорды басқару батырмаларын
пайдаланыңыз, ал содан кейін тармақты ойнату тізіміне енгізу
үшін «Mark» батырмасын басыңыз, ал бағдарламалауды
аяқтағаннан кейін құрастырылған тізімді ойнатуды бастау үшін
«Prog» батырмасын басыңыз.
4. «Repeat» батырмасын қайта-қайта басу арқылы келесі
командалардың бірін таңдап алыңыз: «Play random» («Тәртіпсіз
ойнату»), «One chapter play» («Бір тармақты ойнату»), «One
chapter repeat» («Бір тармақты қайталау»), «Catalogue repeat»
(Тізімді қайталау), «Catalogue play» («Тізімді қайталау»).
5. Сандық батырмалардың көмегімен тармақты таңдау.
Барлық тізімді немесе бір тармақты ойнату кезінде тармақты
тікелей таңдау үшін сандық батырмаларды пайдаланыңыз,
мысалы: №28 тармақты таңдау үшін «2» және «8» батырмаларын
басыңыз, ал содан кейін «Enter» батырмасын басыңыз.
11. Құрылғының техникалық сипаттамалары
Құрылғы түрі
DVD форматындағы дискілерді ойнатқыш
Модель
VT-4073 SR
Ойнатылатын
сигналдың
стандарты
NTSC/PAL/AUTO
Ойнатылатын
дискілердің
форматы
DVD, SVCD, DVCD, VCD, MP3, PHOTO CD,
CD-R, CD-RW, DVD+R, DVD-R, DVD-RW,
DVD+RW
Шешуі
≥ 500 жол
Видеосигналдың
«сигнал-шуыл»
қатынасы
≥ 56 дБ
Жиілік сипаттамасы Жиілік 96 КГц: 4Гц-44КГц: +/-1 дБ
Дыбыстық
сигналдың «сигнал-
шуыл» қатынасы
≥ 90 децибел
Динамикалық
диапазон
≥ 90 децибел
Бұрмалау
< 0.01%
Сандық/аналогты
түрлендіргіш
192КГц/24бит
Шығыс
видеосигнал
1Vp-p(75Ω)
S-видео
стандартындағы
шығыс видеосигнал
Y: 1Vp-p(75Ω) C:0.3Vp-p(75Ω)
Шығыс дыбыстық
сигнал
2.0V
±
0.0V
1.0V
AC-3
5,1-арналы шығыс
Электр желісіндегі
кернеу
100-240В, жиілік 50/60 Гц
Қуаты
≤ 25 Вт
Өлшемдері
550×114×321 мм
Салмағы
2,8 кг
Салмақ және өлшемдер ұшін жуық мағыналары көрсетілген.
Өндіруші өз артынан құқықты қалдырады аспаптың сипаттмаларды
өзгертуге алдына ескертпесіз.
Аспаптың жұмыс мерзімі 5 жылдан кем емес.
Гарантиялық мiндеттiлiгi
Гарантиялық жағдайдағы қаралып жатқан бөлшектер дилерден
тек сатып алынған адамға ғана берiледi. Осы гарантиялық
мiндеттiлiгiндегi шағымдалған жағдайда төлеген чек немесе
квитанциясын көрсетуi қажет.
Бұл тауар ЕМС – жағдайларға сәйкес келедi негiзгi
Мiндеттемелер 89/336/EEC Дерективаның ережелерiне
енгiзiлген Төменгi Ережелердiң Реттелуi (73/23 EEC)
4073IM.indd 90
09.10.2007 12:29:28
GB
A production date of the item is indicated in the serial number on the technical data plate. A serial number is an eleven-unit number, with the first four
figures indicating the production date. For example, serial number 0606ххххххх means that the item was manufactured in June (the sixth month)
006.
DE
Das Produktionsdatum ist in der Seriennummer auf dem Schild mit technischen Eigenschaften dargestellt. Die Seriennummer stellt eine elfstellige Zahl
dar, die ersten vier Zahlen bedeuten dabei das Produktionsdatum. Zum Beispiel bedeutet die Seriennummer 0606xxxxxxx, dass die Ware im Juni (der
sechste Monat) 2006 hergestellt wurde.
RUS
Дата производства изделия указана в серийном номере на табличке с техническими данными. Серийный номер представляет собой
одиннадцатизначное число, первые четыре цифры которого обозначают дату производства. Например, серийный номер 0606ххххххх
означает, что изделие было произведено в июне (шестой месяц) 006 года.
KZ
Бұйымның шығарылған мерзімі техникалық деректері бар кестедегі сериялық нөмірде көрсетілген. Сериялық нөмір он бір саннан тұрады, оның
бірінші төрт саны шығару мерзімін білдіреді. Мысалы, сериялық нөмір 0606ххххххх болса, бұл бұйым 2006 жылдың маусым айында (алтыншы
ай) жасалғанын білдіреді.
UA
Дата виробництва виробу вказана в серійному номері на табличці з технічними даними. Серійний номер представляє собою одинадцятизначне
число, перші чотири цифри якого означають дату виробництва. Наприклад, серійний номер 0606ххххххх означає, що виріб був виготовлений
в червні (шостий місяць) 006 року.
4073IM.indd 91
09.10.2007 12:29:28
4073IM.indd 92
09.10.2007 12:29:28
