Возможные неисправности и способы их устранения

!

  Зачастую неправильное срабатываение ошибочно воспринимается за неполадки или неисправности. Если вы считаете, что имеется

какая-либо неисправность на данном компоненте,изучите информацию ниже. В некоторых случаях неполадка может содержаться на

другом компоненте. Проверьте другие компоненты, а также используемые электроприборы. Если невозможно было устранить неис

-

правность после изучения пунктов ниже, обратитесь в ближайший авторизованный сервисный центр Pioneer или к дилеру для проведе

-

ния ремонта.

!

  Проигрыватель может не срабатьывать соответствуующим образом по причине статического электричества или других внешних воз

-

действий. В таких случаях, обычную работу можно восстановить, отсоединив силовой кабель, и затем снова подключив его.

Неисправность

Проверьте

Способ устранения

Не включается питание.

Подключен-ли силовой кабель соответ

-

ствующим образом?

Подключите силовой кабель к розетке переменного тока.

Звучание отсутствует или слишком низкий

уровень звучания.

Установлен-ли селекторный переключа

-

тель [

CD/LINE

,

PHONO

,

LINE

,

USB */*

] на

соответствующую позицию?

Переключайте селекторный переключатель [

CD/LINE

,

PHONO

,

LINE

,

USB */*

] и переключите источник входа канала. (стр. 15)

Подключены-ли соединительные кабели

соответствующим образом?

Подключите соединительные кабели соответствующим образом. (стр. 7)

Не загрязнены-ли терминалы и штекеры?

Перед выполнением подключений очистите терминалы и штекеры.

Не установлен-ли [

MASTER ATT.

] на

[

–6 dB

], др.?

На экране [

CLUB SETUP

], переключите на [

MASTER ATT.

]. (стр. 24)

Невозоможно вывести цифровое звучание. Соответствует-ли частота дискретизации

(fs) цифрового аудиовыхода техниче

-

ским характеристикам подключенного

устройства?

На экране [

CLUB SETUP

], установите

[

Digital Master Out Sampling Rate

] в соответствии со спецификаци

-

ями подключенного оборудования. (стр. 24)

Искажение звучания.

Установлен-ли соответствующим образом

уровень звучания, выводимый от канала

[

MASTER

]?

Отрегулируйте ручку [

MASTER LEVEL

] таким образом, чтобы инди

-

катор уровня основного канала был высвечен примерно на [

0 dB

] на

пиковом уровне. (Стр. 15)

Установите [

MASTER ATT.

] на [

–3 dB

] или [

–6 dB

]. (стр. 24)

Правильно-ли установлен уровень ауди

-

овхода на каждый канал?

Отрегулируйте ручку [

TRIM

] таким образом, чтобы индикатор уровня

канала высвечивался около [

0 dB

] на пиковом уровне. (Стр. 15)

Кроссфейдер недоступен.

Установлены-ли селекторные переключа

-

тели

CROSS FADER ASSIGN

 (

A

,

THRU

,

B

)

надлежащим образом?

Установите селекторные переключатели [

CROSS FADER ASSIGN

 (

A

,

THRU

,

B

)] для различных каналов надлежащим образом. (Стр. 15)

Запуск DJ проигрывателя с помощью

фейдера недоступен.

Не установлен-ли [

FADER START

] на [

OFF

]? На экране [

USER SETUP

], установите [

FADER START

] на [

ON

]. (стр. 24)

Установите кнопку [

FADER START

] на панели управления на [

ON

].

(Стр. 15)

Правильно-ли подключен DJ проигрыва

-

тель к терминалу [

CONTROL

]?

Надежно подключите терминал [

CONTROL

] и DJ проигрыватель через

кабель управления. (стр. 7)

Подключены-ли аудиокабели соответству

-

ющим образом?

Подключите аудиовходные терминалы данного аппарата и аудиовы

-

ходные терминалы DJ проигрывателя через аудиокабель. (стр. 7)

[

BEAT EFFECTS

] не срабатывает.

Установлен-ли селекторный переключа

-

тель [

1

,

2

,

3

,

4

,

MIC

,

CF.A

,

CF.B

,

MASTER

]

надлежащим образом?

Вращая селекторный переключатель [

1

,

2

,

3

,

4

,

MIC

,

CF.A

,

CF.B

,

MASTER

],

выберите канал, к которому нужно применить эффект. (Стр.

17

)

[

SOUND COLOR FX

] не срабатывает.

Установлена-ли ручка [

COLOR

] на соответ

-

ствующую позицию?

Вращайте ручку [

COLOR

] по часовой стрелке или против часовой

стрелки. (стр. 17)

[

BEAT COLOR FX

] не срабатывает.

Установлена-ли кнопка [

SOUND COLOR FX

]

[

BEAT

] на [

ON

]?

Установите кнопку [

SOUND COLOR FX

] [

BEAT

] на [

ON

]. (стр. 17)

Невозможно использовать внешний

эффектор.

Установлена-ли кнопка [

ON/OFF

] для

[

BEAT EFFECTS

] на [

ON

]?

Нажмите кнопку [

ON/OFF

] для [

BEAT EFFECTS

] и установите [

SND/RTN

]

на [

ON

]. (стр. 17)

Правильно-ли подключен внешний эффек

-

тор к терминалу [

SEND

] или [

RETURN

]?

Подключите внешний эффектор к терминалам [

SEND

] и [

RETURN

].

(стр. 7)

Искаженное звучание от внешнего

эффектора.

Установлен-ли соответствующий уровень

аудиовыхода внешнего эффектора?

Отрегулируйте уровень аудиовыхода внешнего эффектора.

Невозможно измерить темп (

BPM

) или

неправдоподобное значение измерения

темпа (

BPM

).

Не слишком-ли высокий или слишком

низкий уровень аудиовхода?

Отрегулируйте ручку [

TRIM

] таким образом, чтобы индикатор уровня

канала высвечивался около [

0 dB

] на пиковом уровне. (Стр. 15)

Для некоторых дорожек может быть невозможным измерить темп

(

BPM

). Введите темп вручную с помощью кнопки [

TAP

]. (стр. 17)

Измеренный темп (

BPM

) отличается от

темпа, указанного на CD.

—

Значения могут слегка различаться из-за различных методов измере

-

ния

BPM

. Нет необходимости производить какие-либо исправления.

Контроллер последовательности MIDI не

синхронизирует.

Установлен-ли режим синхронизации

контроллера последовательности MIDI

на Slave?

Установите режим синхронизации контроллера последовательности

MIDI на Slave.

Поддерживает-ли используемый

контроллер последовательности

MIDI-синхронизацию?

Контроллеры последовательности MIDI, не поддерживающие MIDI-

синхронизацию, не могут синхронизироваться.

Неисправность

Проверьте

Способ устранения

Управление MIDI не срабатывает.

Включен-ли канал MIDI?

Нажмите кнопку [

ON/OFF

] для [

MIDI

]. (

Управление программным обе

-

спечением DJ с помощью функции MIDI

 на стр. 18)

Установлены-ли настройки MIDI соответ

-

ствующим образом?

Для управления программным обеспечением DJ от данного аппа

-

рата, сообщения MIDI данного аппарата должны быть назначены на

используемое программное обеспечение DJ. Подробнее о назначении

сообщений, смотрите инструкции по эксплуатации к программному

обеспечению DJ.

Данный аппарат не распознается после его

подключения к компьютеру.

Установлен-ли программный драйвер на

компьютере соответствующим образом?

Установите програмный драйвер. Если он уже установлен, переуста

-

новите его. (стр. 8)

Невозможно вывести звучание компьютера

через данный аппарат.

Подключены-ли данный аппарат и ком

-

пьютер соответствующим образом?

Подключите данный аппарат и компьютер напрямую через поставляе

-

мый USB кабель. (стр. 8)

Установлены-ли настройки аудиовыхода

устройства соответствующим образом?

Выберите данный аппарат в настройках устройства аудиовыхода.

Подробнее о настройках для приложения, смотрите инструкции по

эксплуатации к приложению.

Установлен-ли селекторный переключа

-

тель [

CD/LINE

,

PHONO

,

LINE

,

USB */*

] на

соответствующую позицию?

Установите селекторный переключатель [

CD/LINE

,

PHONO

,

LINE

,

USB */*

] на позицию [

USB */*

]. (Стр. 15)

Невозможно контролировать звучание

эффекта даже когда нажата кнопка [

CUE

]

для [

BEAT EFFECTS

].

—

Схема, генерирующая звучания эха [

ECHO

], [

UP ECHO

], [

SPIRAL

],

[

REVERB

], [

ROLL

], [

SLIP ROLL

] и [

REV ROLL

] расположена после схемы

эффекта, поэтому звучание эффекта не может контролироваться. Это

не является признаком неисправности.

Звучание искажается при подключении

аналогового проигрывателя к терминалам

[

PHONO

] данного аппарата.

Или не переключается подсветка индика

-

тора уровня канала даже при вращении

ручки [

TRIM

].

Подключен-ли аналоговый проигрыватель

со встроенным фоновым эквалайзером?

Для аналоговых проигрывателей со встроенными фоновыми эква

-

лайзерами подключите проигрыватель к терминалам [

CD/LINE

] или

[

LINE

]. (стр. 7)

Если аналоговый проигрыватель со встроенным фоновым эквалай

-

зером оборудован переключателем PHONO/LINE, переключите его

на PHONO.

Не подключен-ли аудиоинтерфейс для

компьютеров между аналоговым проигры

-

вателем и данным аппаратом?

Если аудиоинтерфейс для компьютеров имеет выход линейного

уровня, подключите его к терминалу [

CD/LINE

] или [

LINE

]. (стр. 7)

Если аналоговый проигрыватель оборудован переключателем

PHONO/LINE, переключите его на PHONO.

26

Ru

27

Ru

Русски

й

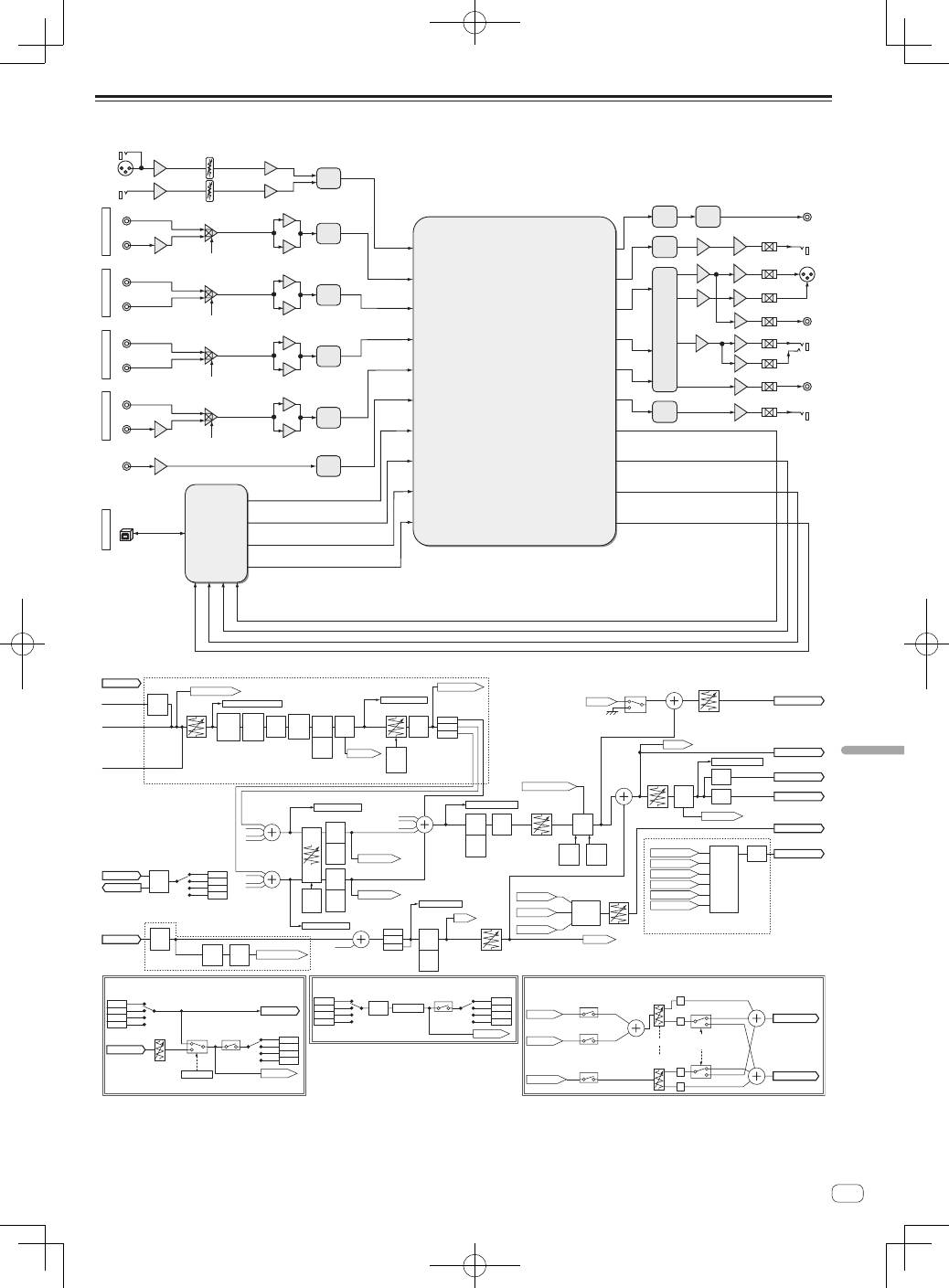

Структурная схема
