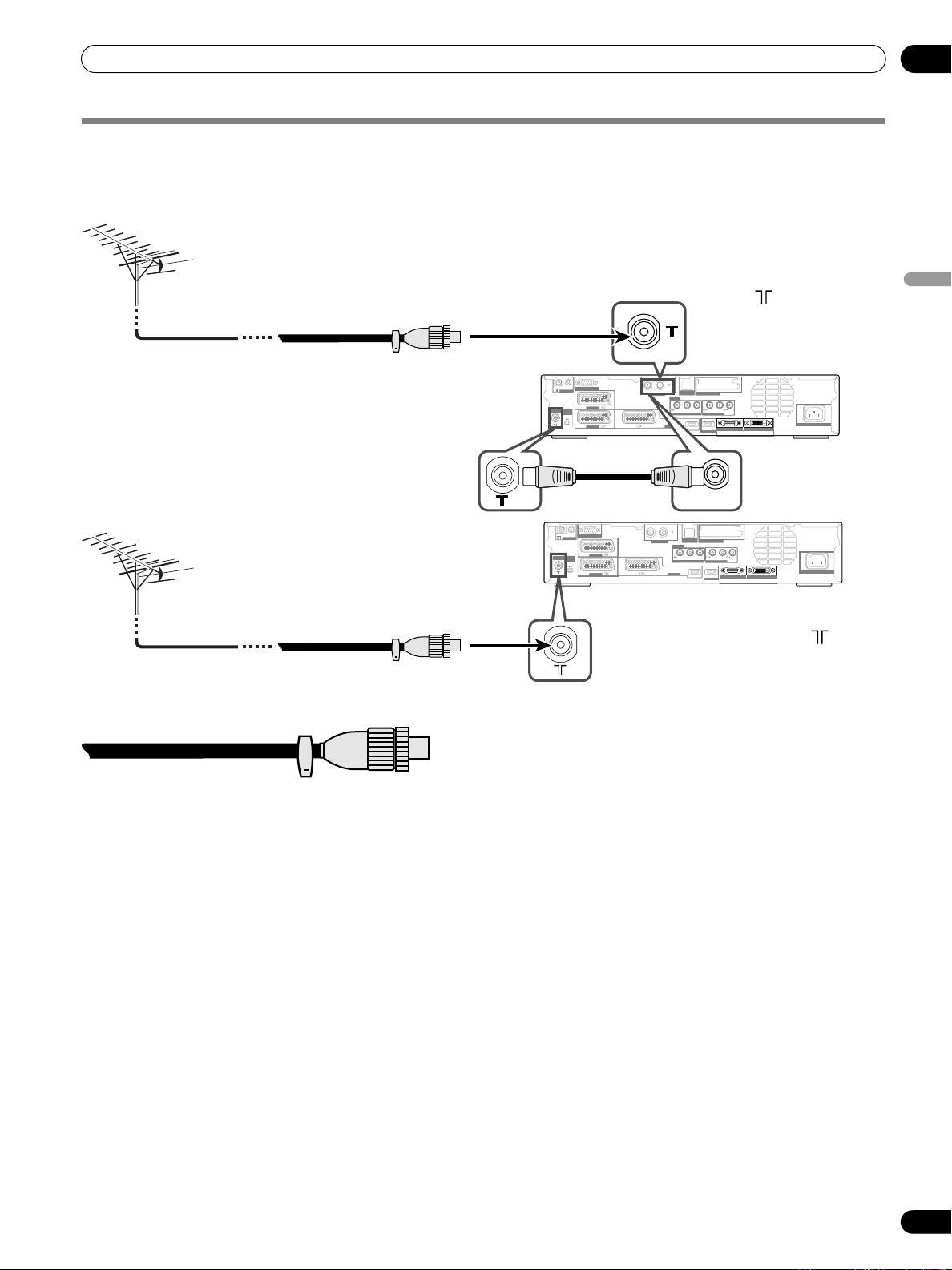

Raccordement à l’antenne

Pour bénéficier d’une image de meilleure qualité, utilisez une antenne extérieure. Voici de brèves explications sur le raccordement

d’un câble coaxial.

• Pour regarder à la fois des

émissions analogues et

numériques, raccordez le câble

d’antenne à la prise ANT OUT

(sortie directe d’antenne) et à la

prise ANT (entrée analogue).

Français

Fiche selon norme DIN45325 (IEC169-2)

• Si le réglage “Alimentation

antenne” est actif, utilisez une

antenne intérieure dotée d’un

Câble coaxial 75 ohms (câble à section circulaire)

IN

amplificateur de signal, 5V 30mA.

(disponible dans le commerce)

IN OUT

CONTROL

SERVICE ONLY

ANT(DIGITAL)

INOUT

DIGITAL OUT

OPTICAL

COMMON INTERFACE

INPUT 2

ANT

i /o link.A

INPUT 1

SELECT

Y

PB PR

INPUT

COMPONENT VIDEO

AUDIO OUTPUT

R-AUDIO-L SUB

WOOFER

2 3

INPUT 1

INPUT 3

HDMI HDMI

AC IN

INPUT 4

BLACK

SYSTEM CABLE

WHITE

OUT

IN OUT

CONTROL

SERVICE ONLY

ANT(DIGITAL)

INOUT

DIGITAL OUT

OPTICAL

COMMON INTERFACE

INPUT 2

ANT

i /o link.A

INPUT 1

SELECT

COMPONENT VIDEO

Y

P

B

P

R

R-AUDIO-L SUB

WOOFER

2 3

INPUT

AUDIO OUTPUT

INPUT 1

INPUT 3

HDMI HDMI

AC IN

INPUT 4

BLACK

SYSTEM CABLE

WHITE

• Pour ne regarder que des émissions analogues,

raccordez le câble coaxial 75 ohms (disponible

dans le commerce) à la prise ANT (entrée

analogique).

Câble d’antenne (disponible dans le commerce)

Si l’antenne extérieure est équipée d’un câble coaxial de 75 ohms muni

d’une fiche DIN45325 (IEC169-2), branchez cette fiche sur la prise

d’antenne qui se trouve à l’arrière du récepteur Média.
