Préparation

05

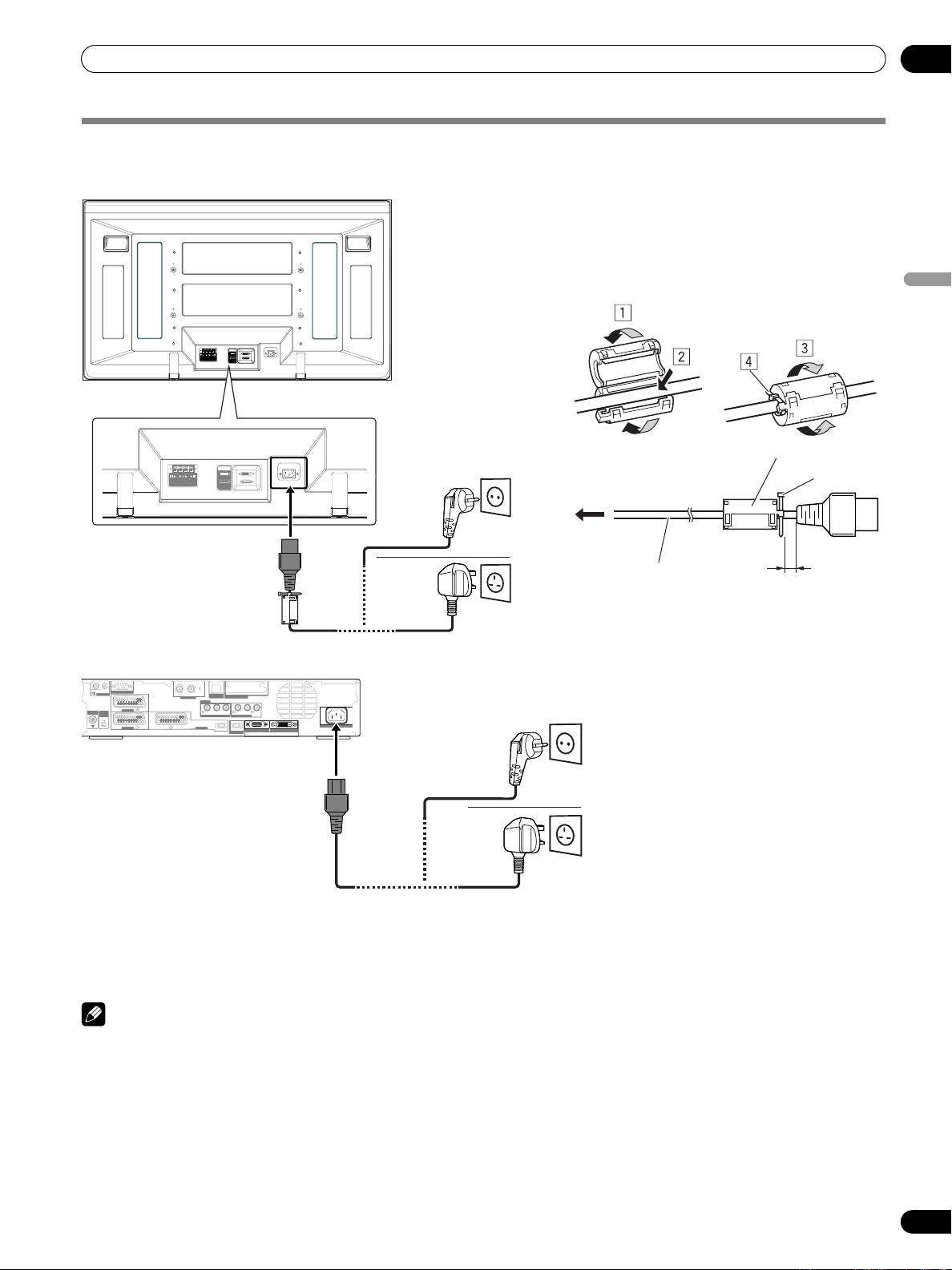

Raccordement du cordon d'alimentation

Écran plasma (vue de dos)

Fixation du noyau de ferrite

Pour éviter les parasites, fixez le noyau de ferrite fourni au

côté connecteur du cordon d'alimentation comme

montré. Utilisez le collier pour câble fourni pour

empêcher le noyau de ferrite de glisser sur le cordon.

Français

SYSTEM

CABLE

WHITE

BLACK

Pour l'Europe à

l'exception de l'Eire et

Noyau de ferrite

SYSTEM

CABLE

du Royaume-Uni

WHITE

Collier pour câble

BLACK

A une prise

A AC IN

de courant

Cordon

Le plus près possible

d'alimentation

Eire et

Royaume-Uni

Récepteur Média (vue de dos)

IN OUT

CONTROL

SERVICE ONLY

ANT(DIGITAL)

INOUT

DIGITAL OUT

OPTICAL

COMMON INTERFACE

INPUT 2

ANT

i /o link.A

INPUT 1

SELECT

COMPONENT VIDEO

Y

PB PR

AUDIO OUTPUT

R-AUDIO-L SUB

2 3

INPUT

WOOFER

INPUT 1

INPUT 3

HDMI HDMI

BLACK

AC IN

INPUT 4

SYSTEM CABLE

WHITE

Pour l'Europe à l'exception de

l'Eire et du Royaume-Uni

Eire et Royaume-Uni

REMARQUE

• Débranchez le cordon d'alimentation au niveau de la prise secteur et des prises de l'écran plasma et du récepteur Média si vous

envisagez de ne pas utiliser le système pendant une longue période.
