Annexe

15

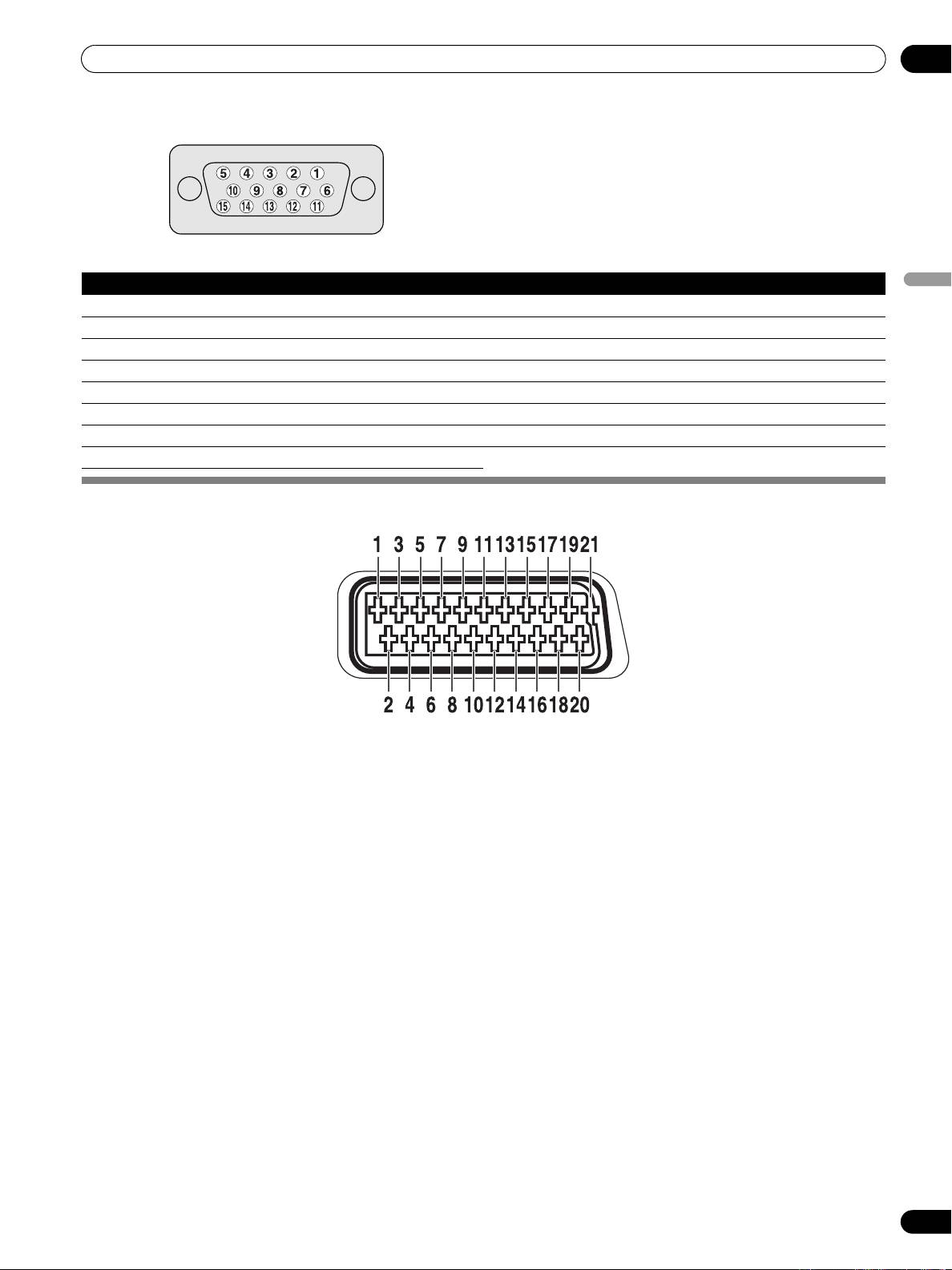

Bornage du connecteur mini D-sub à 15 broches

(Vue de face)

N° de broche Nom du signal N° de broche Nom du signal

Français

1R 9+5V

2 G 10 GND (Masse)

3 B 11 Non reliée

4 Non reliée 12 SDA

5 Non reliée 13 HD

6 GND (Masse) 14 VD

7 GND (Masse) 15 SCL

8 GND (Masse)

Bornage de la prise péritel

Divers appareils audio et vidéo peuvent être interconnectés grâce aux prises péritel.

Prise péritel (INPUT 1)

1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée pour le rouge

2. Entrée audio droite 9. Masse pour le vert 16. Commande rouge, vert, bleu

3. Sortie audio gauche 10. Non utilisée 17. Masse pour la vidéo

4. Masse commune pour audio 11. Entrée pour le vert 18. Masse pour la commande rouge,

5. Masse pour le bleu 12.Non utilisée vert, bleu

6. Entrée audio gauche 13. Masse pour le rouge 19. Sortie vidéo

7. Entrée pour le bleu 14. Non utilisée 20. Entrée vidéo

21.Blindage de la prise

Prise péritel (INPUT 2)

1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée chrominance pour S-vidéo

2. Entrée audio droite 9. Masse 16. Non utilisée

3. Sortie audio gauche 10. Commande de la liaison AV 17. Masse pour la vidéo

4. Masse commune pour audio 11. Non utilisée 18. Masse

5. Masse 12. Non utilisée 19. Sortie vidéo

6. Entrée audio gauche 13. Masse 20. Entrée vidéo, entrée S-vidéo

7. Non utilisée 14. Non utilisée 21. Blindage de la prise

Prise péritel (INPUT 3)

1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée pour le rouge, entrée

2. Entrée audio droite 9. Masse chrominance pour S-vidéo

3. Sortie audio gauche 10. Commande de la liaison AV 16. Commande rouge, vert, bleu

4. Masse commune pour audio 11. Entrée pour le vert 17. Masse pour la vidéo

5. Masse 12. Non utilisée 18. Masse

6. Entrée audio gauche 13 Masse 19. Sortie vidéo

7. Entrée pour le bleu 14. Non utilisée 20. Entrée vidéo, entrée S-vidéo

21. Blindage de la prise
