AEG DI7490-M: УСТАНОВКА

УСТАНОВКА: AEG DI7490-M

44

УСТАНОВКА

УСТАНОВКА



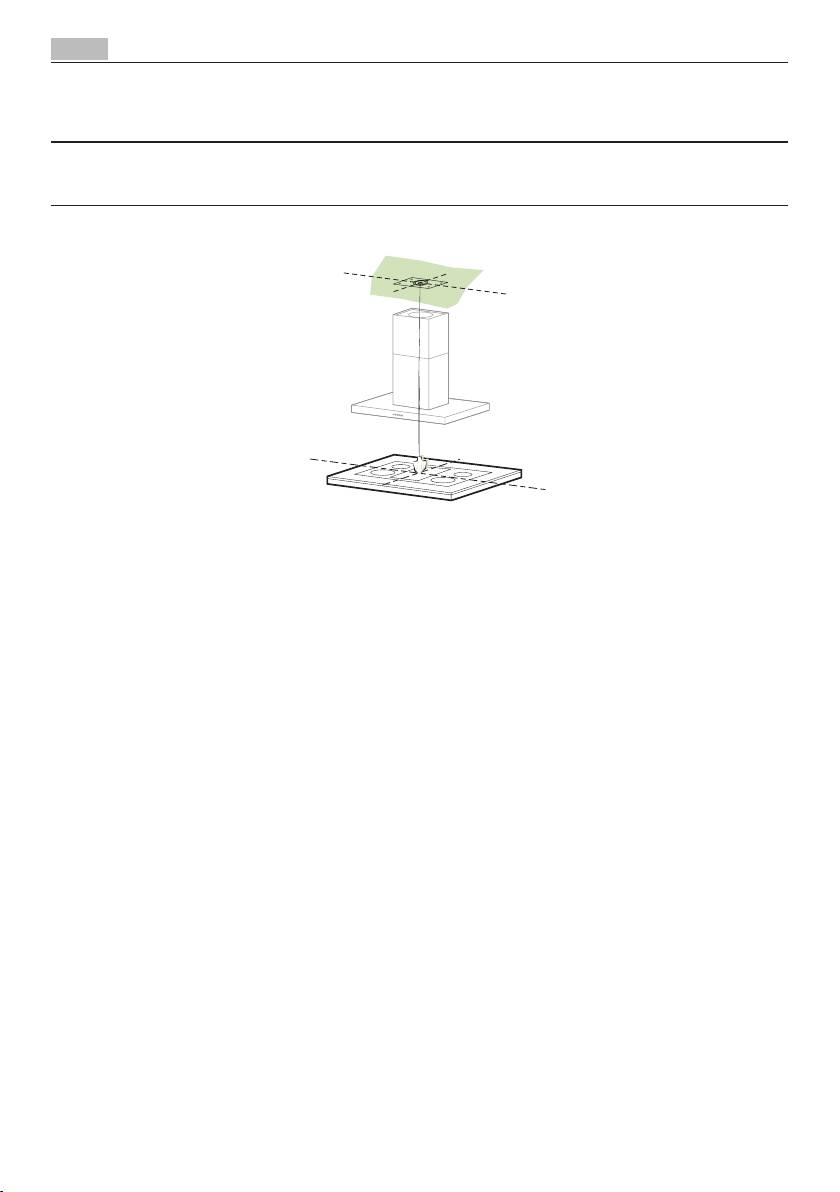

• При помощи отвеса отметьте на потолке/полке крепления центр плиты.

• Приложите к потолку/полке входящий в комплект калибр сверления 21, совместите его центр

с обозначенным ранее центром и совместите оси калибра с осями плиты.

• Отметьте центры отверстий калибра.Просверлите отверстия в обозначенных точках:

• Массивный бетонный потолок: в зависимости от размера используемых для бетона вклады-

шей.

• Потолок из полого кирпича толщиной 20 мм: Ø 10 мм (сразу вставьте прилагаемые вкладыши

11).

• Потолок из деревянных балок: в зависимости от размера используемых для дерева винтов.

• Деревянная полка: Ø 7 мм.

• Прокладка электрического кабеля питания: Ø 10 мм.

• Выпуск воздуха (всасывающая вытяжка): в зависимости от диаметра соединитель-ной трубки

с внешней отводящей трубой.Привинтите крест накрест, оставив до потолка расстояние 4-5

мм, два винта:

• для массивного бетонного потолка – вкладыши для бетона, не входят в комплект.

• для потолка из полого кирпича толщиной прим. 20 мм – винты 12h, входят в комплект.

• для потолка из деревянных балок – винты для дерева, не входят в комплект.

• для деревянной полки - винты 12g с входящими в комплект шайбами 22 и гайками .

УСТАНОВКА

45



• Отвинтить два винта, фиксирующих нижний воз-

духовод, и вытянуть его из каркаса (с нижней сто-

роны).

• Отвинтить два винта, фиксирующих верхний воз-

духовод, и вытянуть его из каркаса (с верхней

стороны).

В случае, если необходимо отрегулировать высоту

каркаса, действовать следующим образом:

• Отвинтить винтов с метрической резьбой, рас-

положенных с боковых сторон каркаса и соеди-

няющих две колонны;

• Отрегулировать желаемую высоту каркаса и за-

крепить снятых перед этим винтов;

• Вставить сверху верхний воздуховод и оставить

его свободным на каркасе;

• Поднять каркас, вставить петли на винты и про-

двинуть до упора;

• Закрепить два винта и завинтить два других за-

пасных;

Прежде чем окончательно закрепить винты возмож-

но отрегулировать положение каркаса, смещая его

и следя за тем, чтобы винты не вышли из регулиро-

вочных петель.

• Крепление Каркаса должно быть надежным как в

отношении веса самой Вытяжки, так и при нагруз-

ке на установленное Оборудование вследствие

случайных боковых воздействий. По окончании

крепежа удостовериться, чтобы база была устой-

чивой, даже при прогибании Каркаса.

• Во всех случаях, когда Потолок в месте крепле-

ния не представляется достаточно прочным,

установщик должен предусмотреть усиление его

прочности за счет анкерной плиты и контрплиты,

закрепленной к устойчивым частям структуры.

46

УСТАНОВКА



Для установки всасывающей вытяжки соединить ее с

выпу-скной трубой жесткой или гибкой трубкой ø 150 или

120 мм, тип которой может выбрать монтажник.



• В выпускное отверстие корпуса вытяжки вставить фла-

нец ø 150 мм 10.

• Закрепить трубку соответствующими трубными зажи-

мами. Необходимый крепежный материал не входит в

комплект.



• Для соединения с трубкой ø 120 мм вставить переход-

ный фланец 9 в ранее установленный фланец ø 150 мм

10.

• Закрепить трубку соответствующими трубными зажи-

мами. Необходимый крепежный материал не входит в

комплект.

• В обоих случаях вынуть, если имеются, угольные филь-

тры.



• Вставьте сбоку удлинители штуцера  в штуцер

15.

• Вставьте штуцер 15 в опорную скобу  и закрепите

его винтами.

• Прикрепите опорную скобу винтами к верхней сто-

роне.

• Проверьте, чтобы выходы удлинителей штуцера 

совпали с отверстиями дымохода как по горизонтали,

так и по вертикали.

• Соедините штуцер 15 с выпускным отверстием в кор-

пусе вытяжки жесткой или гибкой трубкой ø 150 мм по

усмотрению монтажника.

• Проверьте наличие фильтров против запахов на ак-

тивированном угле.

























УСТАНОВКА

47





• Установить верхний дымоход и закрепить его в верх-

ней части к решетке входящими в комплект 2 винтами

12c (2,9 x 6,5).

• Аналогично установить нижний дымоход и закрепить

его в нижней части к решетке входящими в комплект 2

винта-ми 12c (2,9 x 6,5).



• вкрутить наполовину 2 винта 12f в нижней части

каркаса с боковой стороны, учитывая положение 2

предусмотрен-ных отверстий;

• снять жировые фильтры с корпуса вытяжки;

• снять угольные фильтры, предотвращающие появле-

ние запахов (если таковые предусмотрены).

• Поднять корпус вытяжки и вставить винты 12f в щеле-

вые отверстия (поз. A) до упора.

• Закрепить снизу корпус вытяжки на подготовленном

кар-касе (поз. ), пользуясь 4 винтами 12q и 4 шайба-

ми 22, прилагаемыми в комплекте, и затянуть оконча-

тельно все винты.



• Подключить вытяжку к электрической сети, установив

в линии двухполюсный выключатель с разведением

контактов не менее 3 мм.

• Снять противожировые фильтры (смотри раздел

“Уход”) и проверить правильность положения разъема

питающего кабеля в розетке вытяжки

• Подключить разъем устройств управления Cmd.

• Подключить разъем освещения Lux.

• Разместить оба разъема в защитной коробке 24 и за-

крыть ее 2 входящими в комплект винтами 12e (2,9 x

9,5).

• Закрепить защитную коробку к корпусу вытяжки 2 вхо-

дящими в комплект винтами 12c (2,9 x 6,5).

• В фильтрующей модификации вытяжки установить

фильтр против запахов на активном угле.

• Поставить на место противожировые фильтры.




















