3

Fr

ANTENNA

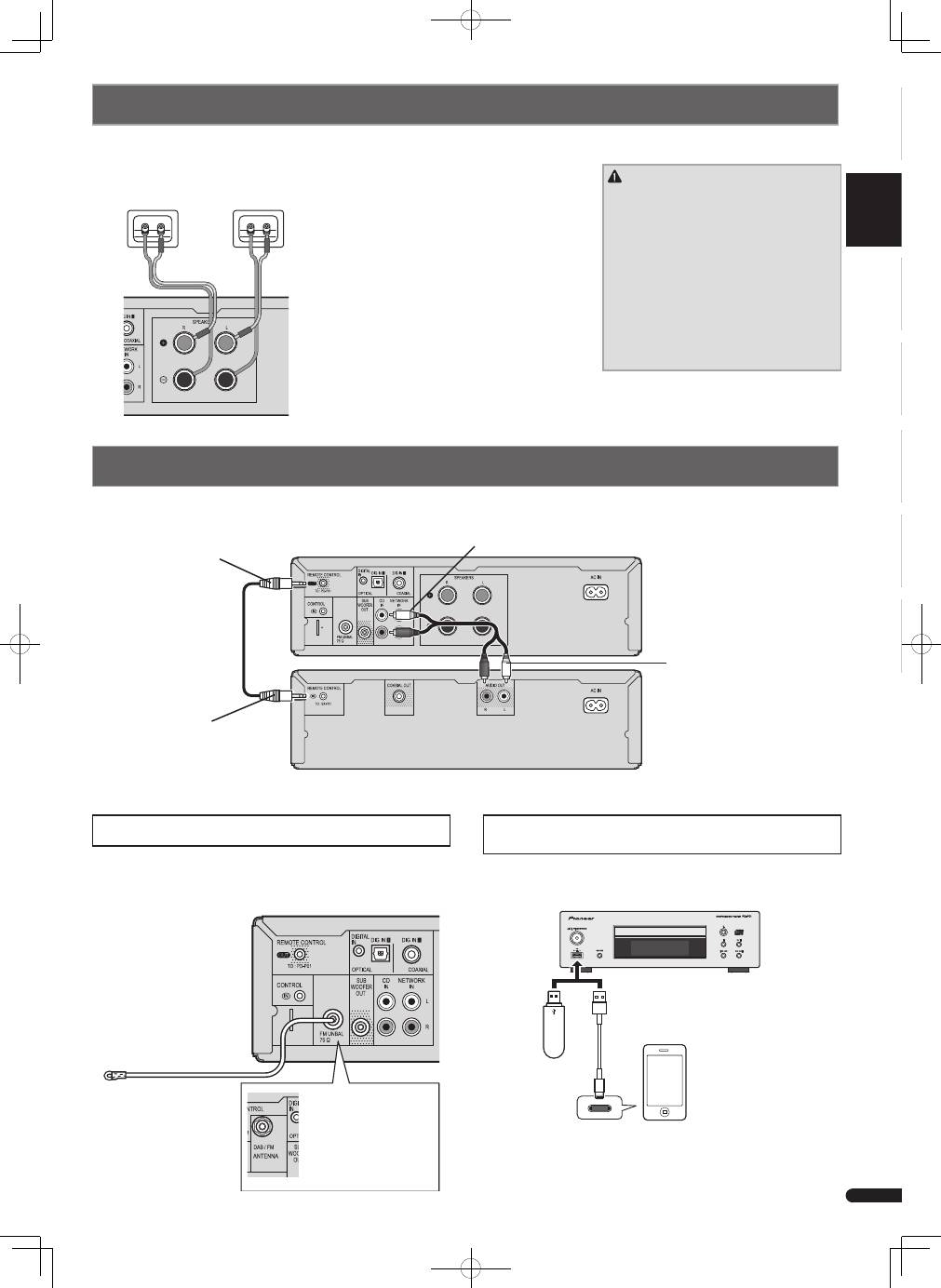

Raccordement des enceintes

 ATTENTION

•

Les bornes des enceintes sont sous une

tension

DANGEREUSE

. Pour éviter tout

risque de décharge électrique lors du

branchement et du débranchement des

câbles d’enceinte, débranchez le cordon

d’alimentation avant de toucher des parties

non isolées.

•

Assurez-vous que tous les fils dénudés du

câble d’enceinte sont torsadés ensemble

et insérés complètement dans la borne

de l’enceinte. Si un fil dénudé du câble

d’enceinte entre en contact avec le

panneau arrière, l’alimentation peut être

coupée par mesure de sécurité.

Assurez-vous que tous les branchements ont été effectués correctement avant de raccorder l’appareil au secteur.

 Raccordement de périphériques de lecture

Enceinte droite

Enceinte gauche

Vérifiez que l’enceinte droite est raccordée à

la borne droite (R) et que l’enceinte gauche

est raccordée à la borne gauche (L). Assurez-

vous également que les bornes positive et

négative (+/–) du récepteur stéréo sont reliées

aux bornes positive et négative des enceintes.

Vous pouvez utiliser des enceintes ayant une

impédance nominale comprise entre 4

W

 et 16

W

.

Récepteur stéréo (XC-P01 par exemple)

Câble de la télécommande

Vers les prises d’entrée CD IN

Vers la prise de sortie

REMOTE CONTROL OUT

Vers la prise d’entrée

REMOTE CONTROL IN

Vers les prises de sortie AUDIO OUT

Lecteur CD

Récepteur stéréo (XC-P01 par exemple)

Raccordement des antennes

Connectez votre iPod/iPhone/iPad mini ou votre périphérique USB

à la prise iPod/iPhone/iPad mini/USB située sur le panneau avant

de l’appareil.

Câble USB fourni avec les iPod/iPhone/iPad mini,

ou câble USB disponible dans le commerce et

compatible avec les iPod/iPhone/iPad mini (pour la

connexion iPod)

Connexion d’un iPod/iPhone/iPad mini ou d’un

périphérique USB

Antenne FM

iPod/iPhone/iPad mini

Raccordez l’antenne FM (XC-P01) ou l’antenne DAB/FM (XC-

P01DAB) comme indiqué ci-dessous.

Périphérique

de stockage de

masse USB

XC-P01DAB :

Raccordez l’antenne DAB/

FM à la prise DAB/FM.

Raccordez le récepteur stéréo et le lecteur CD avec les câbles de la télécommande et audio RCA fournis.

ANTENNA
