ANTENNA

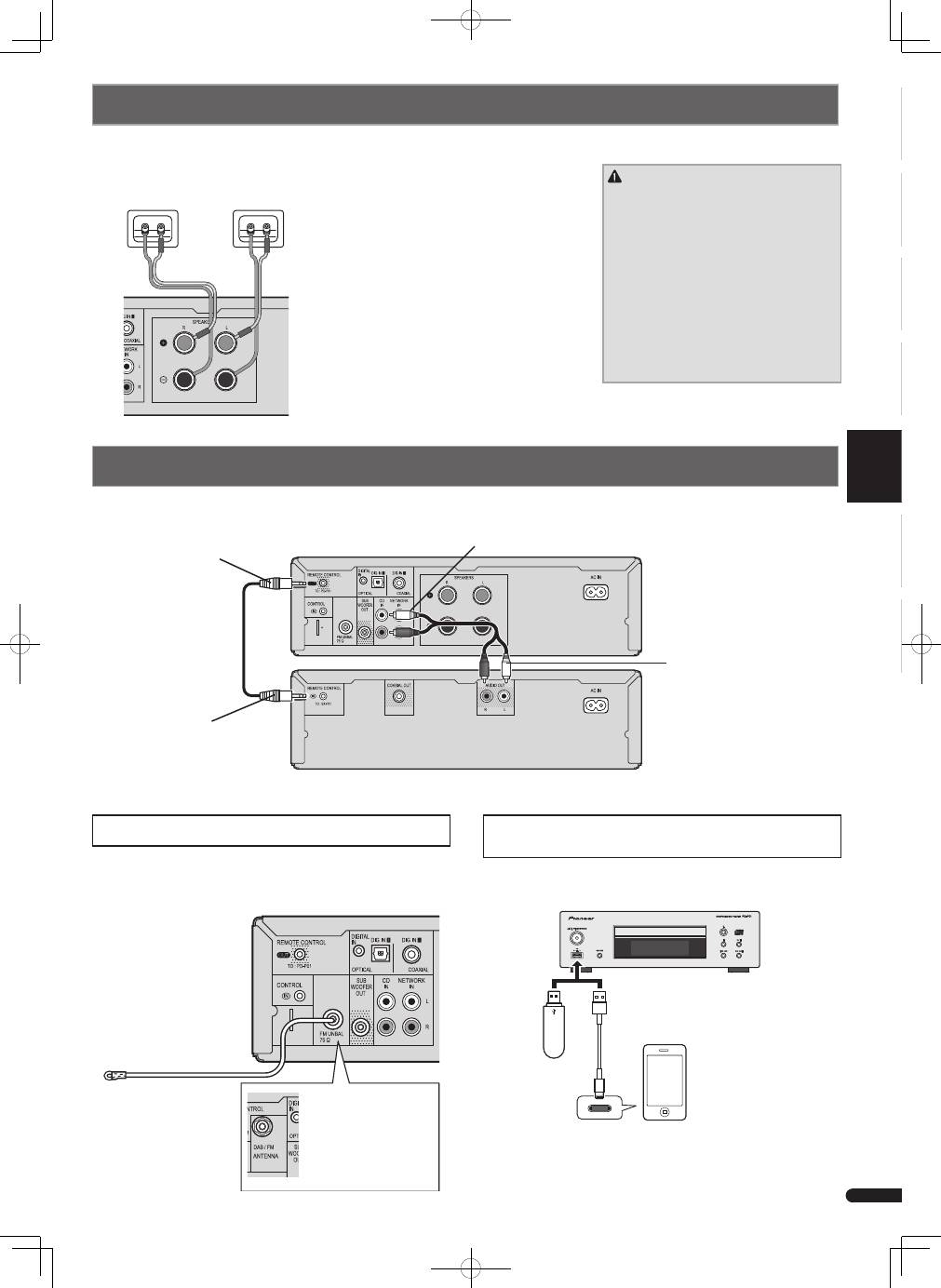

Collegamento degli altoparlanti

 ATTENZIONE

•

I terminali degli altoparlanti sono sotto

tensione

PERICOLOSA

. Per prevenire rischi

di folgorazioni nel corso delle operazioni

di collegamento o di distacco dei cavi

degli altoparlanti, staccare il cavo di

alimentazione principale prima di toccare

qualsiasi parte non isolata.

•

Assicurarsi che tutti i fili scoperti degli

altoparlanti siano attorcigliati e inseriti

completamente nei relativi terminali. Se la

parte scoperta di un cavo dovesse entrare

in contatto con il pannello posteriore,

potrebbe prodursi un’interruzione di

corrente per l’attivazione dell’interruttore

differenziale.

Completare tutti i collegamenti prima di connettere l’unità alla sorgente di alimentazione CA.

 Collegamento delle sorgenti di riproduzione

Altoparlante destro

Altoparlante sinistro

Accertarsi di connettere l’altoparlante a destra

al terminale destro (R) e quello a sinistra al

terminale sinistro (L). Inoltre, assicurarsi che i

terminali positivo e negativo (+/–) del ricevitore

stereo corrispondano a quelli degli altoparlanti.

È possibile usare altoparlanti con impedenza

nominale compresa tra 4

W

 e 16

W

.

Ricevitore stereo (ad esempio, XC-P01)

Cavo del telecomando

Alle prese CD IN

Alla presa REMOTE

CONTROL OUT

Alla presa REMOTE

CONTROL IN

Alle prese AUDIO OUT

Lettore CD

Ricevitore stereo (ad esempio, XC-P01)

Collegamento delle antenne

Collegare l’iPod/iPhone/iPad mini o il dispositivo USB al relativo

terminale sul pannello frontale del lettore CD.

Cavo USB in dotazione con le unità iPod/iPhone/

iPad mini o cavo USB disponibile in commercio

compatibile con iPod/iPhone/iPad mini (per

connessione iPod)

Collegare l’iPod/iPhone/iPad mini o il dispositivo

USB

Antenna FM

iPod/iPhone/iPad mini

Collegare il cavo dell’antenna FM (XC-P01) o il cavo dell’antenna

DAB/FM (XC-P01DAB) come illustrato di seguito.

Dispositivo di

archiviazione

di massa USB

XC-P01DAB:

Collegare l’antenna DAB/

FM alla presa DAB/FM.

Collegare il ricevitore stereo e il lettore CD con il cavo del telecomando in dotazione e il cavo audio RCA.

ANTENNA
