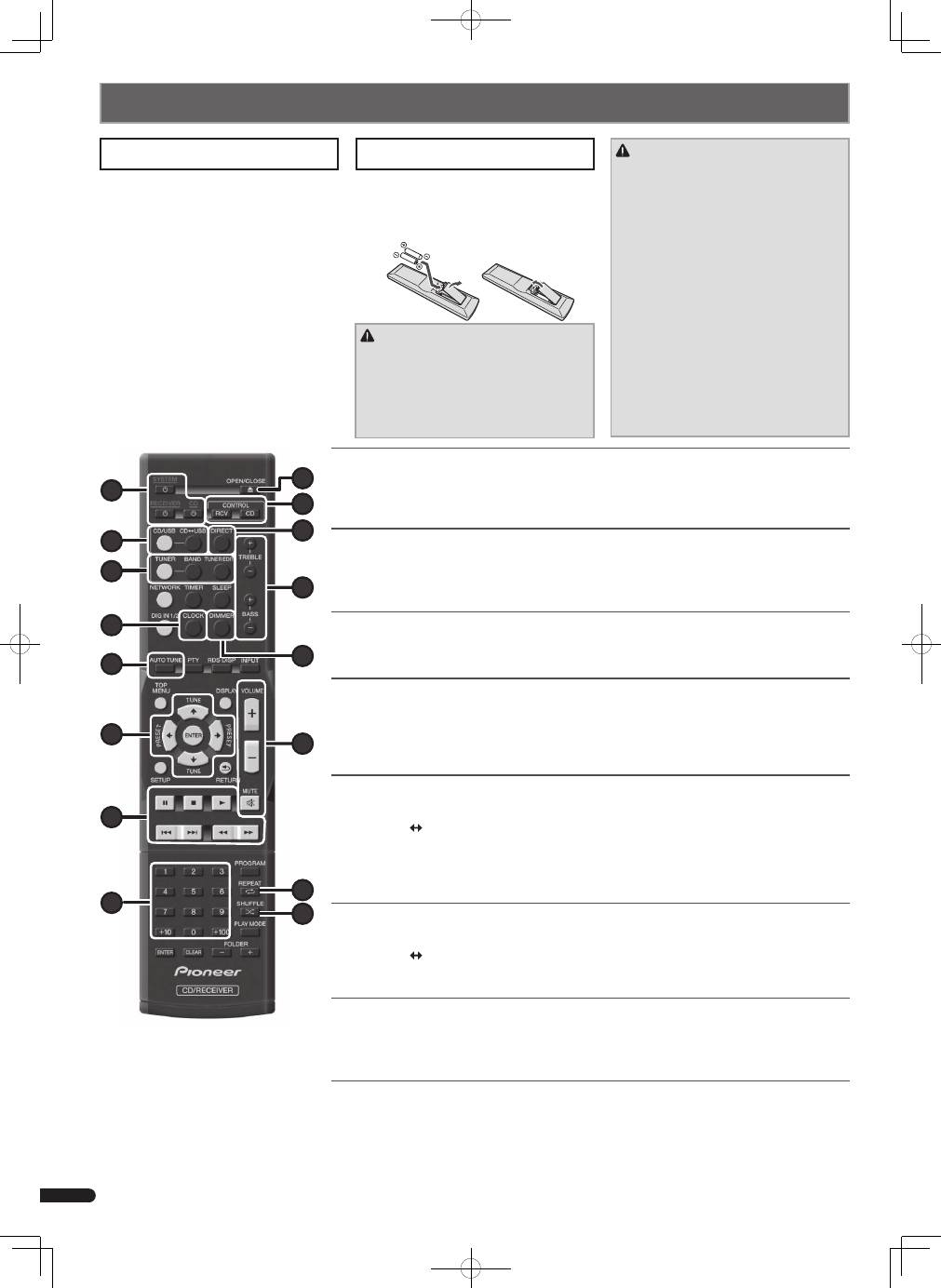

Pioneer P1DAB-K: Основные органы управления

4

Ru

•

При установке устройства обязательно располагайте

его на ровной и устойчивой поверхности.

Не устанавливайте его в следующих местах:

–

на цветном телевизоре (на экране могут

появиться искажения)

–

рядом с кассетным магнитофоном

(или устройством, которое излучает

магнитное поле). Это может вызвать

искажение звука.

–

в местах с прямым воздействием

солнечных лучей

–

в сырых или влажных местах

–

в местах со слишком высокой или

слишком низкой температурой

–

в местах с повышенной вибрацией или

подверженных сотрясениям

–

в очень пыльных местах и в местах,

подверженных воздействию горячего

пара или масел (например, кухня)

Включение устройства и его переключение в режим ожидания

Нажмите

u

SYSTEM

 (

1

)

, чтобы включить стерео-ресивер или CD плеер.

Нажмите

u

RECEIVER

 (

1

)

, чтобы включить только стерео-ресивер.

Нажмите

u

CD

 (

1

)

, чтобы включить только CD плеер.

Настройка часов

1.

Нажмите

CONTROL RCV

 (

a

).

2.

Нажмите

CLOCK

 (

4

), а затем

ENTER

 (

6

).

3.

Используйте кнопки

k/l

 и

ENTER

 (

6

) для настройки дня недели и времени.

Регулировка яркости дисплея

1.

Нажмите

CONTROL RCV

 (для стерео-ресивера) (

a

) или

CONTROL CD

 (для CD плеера) (

a

).

2.

Нажмите

DIMMER

 (

d

) для переключения яркости дисплея между четырьмя уровнями.

Управление звуком и регулировка громкости

Нажмите

DIRECT

(

b

) для прослушивания источника сигнала в оригинальном качестве звучания.

Нажмите

TREBLE

+/–

(

c

) или

BASS +/–

(

c

), чтобы отрегулировать качество звучания.

Нажмите

VOLUME +/–

 (

e

)

 для регулировки уровня громкости.

Нажмите

MUTE

 (

e

) для приглушения звука.

Прослушивание аудио CD

1.

Нажмите

CD/USB

 (

2

).

2.

Нажмите

CD

USB

 (

2

), чтобы выбрать функцию CD для CD плеера.

3.

Нажмите

h

OPEN/CLOSE

 (

9

), чтобы открыть лоток для дисков и поместить диск.

4.

Нажмите кнопку

d

 (

7

) для начала воспроизведения. Используйте цифровые кнопки (

8

) или

o/

p

 (

7

) для выбора дорожки.

5.

Нажмите

REPEAT

 (

f

) или

SHUFFLE

 (

g

) для настройки режима воспроизведения.

Воспроизведение с iPod/iPhone/iPad mini/устройством USB

1.

Нажмите

CD/USB

 (

2

).

2.

Нажмите

CD

USB

 (

2

), чтобы выбрать функцию iPod/USB для CD-плеера, а затем подключите

iPod/iPhone/iPad mini/устройство USB к разъему iPod/iPhone/iPad mini/USB.

3.

Нажмите кнопку

d

 (

7

) для начала воспроизведения.

Прослушивание радиопередач

1.

Нажмите

TUNER

 (

3

).

2.

Нажмите

CONTROL RCV

 (

a

), а затем

BAND

 (

3

), чтобы выбрать диапазон (FM MONO или FM STEREO).

3.

Используйте кнопки

TUNE

i/j

 (

6

) для настройки.

Прослушивание DAB (только XP-01DAB)

1.

Нажмите

TUNER

 (

3

).

2.

Нажмите

CONTROL RCV

 (

a

), а затем

BAND

 (

3

), чтобы выбрать DAB.

3.

Нажмите

TUNE

i/j

 (

6

), чтобы выбрать сервис DAB, а затем нажмите

ENTER

 (

6

).

При первом прослушивании DAB вместо шага 3 нажмите

AUTO TUNE

 (

5

).

14 10 12 11 15 16 13 9 1 5 6 7 3 2 4 8

Батарейки, входящие в комплект устройства,

необходимо проверить при начальных операциях; они

не могут сохранять заряд в течение долгого периода

времени. Рекомендуется использовать щелочные

батарейки, имеющие более длительный срок службы.

 ВНИМАНИЕ

•

Неправильная установка батареек может стать

причиной возникновения опасной ситуации, например,

утечки электролита или микровзрыва. Соблюдайте

перечисленные ниже меры предосторожности:

–

Не используйте новые батарейки вместе со старыми.

–

Устанавливайте батарейки так, чтобы их

положительные и отрицательные полюса

располагались в соответствии с обозначениями

внутри отсека для батарей.

–

Батарейки одинаковой формы могут обеспечивать

разное напряжение. Не используйте батарейки

разного типа.

–

При установке батареек не повредите пружины на

отрицательных (–) клеммах батареек. Это может

привести к утечке электролита или перегреву

батареек.

–

Производите утилизацию использованных батареек

в соответствии с действующим в вашей стране/

регионе законодательством или требованиями

общественных учреждений по охране окружающей

среды.

ПРЕДУПРЕЖДЕНИЕ

•

Не используйте и не храните батарейки под

воздействием прямых солнечных лучей или в помещении

с высокой температурой, например, в автомобиле или

рядом с обогревателем. Это может вызвать утечку

электролита, перегрев, микровзрыв или возгорание

батареек. Кроме того, это может привести к сокращению

срока службы или производительности батареек.

Установка устройства

Установка элементов питания

 Основные органы управления

XC_P01_P01DAB_QSG.indb   4

2012/12/21   13:32:54

English

Français

Deutsch

Nederlands

Italiano

Español

5

Ru

© PIONEER HOME ELECTRONICS CORPORATION, 2014.

Все права защищены.

Поиск и устранение неполадок

Неправильные действия пользователя зачастую принимают

за сбои и неполадки. Если вы считаете, что в компоненте

возникли неисправности, проверьте пункты, перечисленные

в Инструкциях по эксплуатации на диске CD-ROM, входящем

в комплект поставки. Иногда причиной неисправности может

быть другой компонент. Внимательно проверьте остальные

используемые компоненты и электроприборы. Если неполадку

не удается устранить даже после выполнения указанных

ниже  действий,  обратитесь  в  ближайшую  независимую

сервисную компанию, уполномоченную компанией Pioneer для

выполнения ремонта.

•

В случае некорректной работы аппарата, вызванной внешними

источниками, например статическим электричеством, выньте

вилку из розетки и подключите ее снова, чтобы восстановить

нормальные условия эксплуатации.

Технические характеристики

В рамках политики непрерывного усовершенствования

компания PIONEER HOME ELECTRONICS CORPORATION

сохраняет за собой право на внесение изменений

в конструкцию и технические характеристики без

предупреждения в целях совершенствования изделия.

Указанные технические характеристики представляют

номинальные значения для производимых устройств. В

некоторых устройствах возможны небольшие отклонения от

этих значений.

*Технические характеристики действительны при напряжении

230 В.

Стерео-ресивер

• Усилитель

Выходная среднеквадратическая мощность ................................75 Вт + 75 Вт

(1 кГц, 0,7 % коэффициент гармоник, 4 Ом)

Гарантированный импеданс громкоговорителя ....................от 4 Ом до 16 Ом

Наушники ......................................................................... рекомендуется: 32 Ом

• Тюнер

XC-P01:

  Частотный диапазон (FM) .......................................от 87,5 МГц до 108 МГц

  Вход антенны (FM) ............................................75 Ом несбалансированный

XC-P01DAB:

  Частотный диапазон (FM) .......................................от 87,5 МГц до 108 МГц

  Частотный диапазон (DAB)

 ....................................... от 174,928 МГц до 239,200 МГц (ДИАПАЗОН III)

  Вход антенны (DAB/FM) ..................................75 Ом несбалансированный

• Другие разъемы

Цифровой аудиовход

  Коаксиальный цифровой вход ....................................................разъем RCA

  Оптический цифровой выход ........................оптический цифровой разъем

• Прочее

Источник питания ......................... от 220 В до 230 В переменного тока, 50 Гц

Потребляемая мощность

  Включение питания ................................................................................ 48 Вт

  Режим ожидания ............................................................... 0,3 Вт или меньше

Габаритные размеры (включая ножки)

  Ширина ..................................................................................................285 мм

  Высота .....................................................................................................88 мм

  Глубина ..................................................................................................287 мм

Вес ................................................................................................................ 4,1 кг

CD-плеер

• Характеристики цифрового аудио

  Частотный диапазон ............................................................от 4 Гц до 20 кГц

  Соотношение сигнал-шум.................................................................... 110 дБ

  Динамический диапазон....................................................................... 100 дБ

  Общее нелинейное искажение ........................................................... 0,003 %

• Разъемы

  Разъем USB на передней панели ....................................................... 5 V, 1 A

  Коаксиальный цифровой аудиовыход .......................................разъем RCA

• Прочее

Источник питания ......................... от 220 В до 230 В переменного тока, 50 Гц

Потребляемая мощность

  Включение питания ................................................................................ 28 Вт

  Режим ожидания ............................................................... 0,3 Вт или меньше

Габаритные размеры (включая ножки)

  Ширина ..................................................................................................285 мм

  Высота .....................................................................................................88 мм

  Глубина ...............................................................................................257.5 мм

Вес ................................................................................................................ 3,1 кг

6
