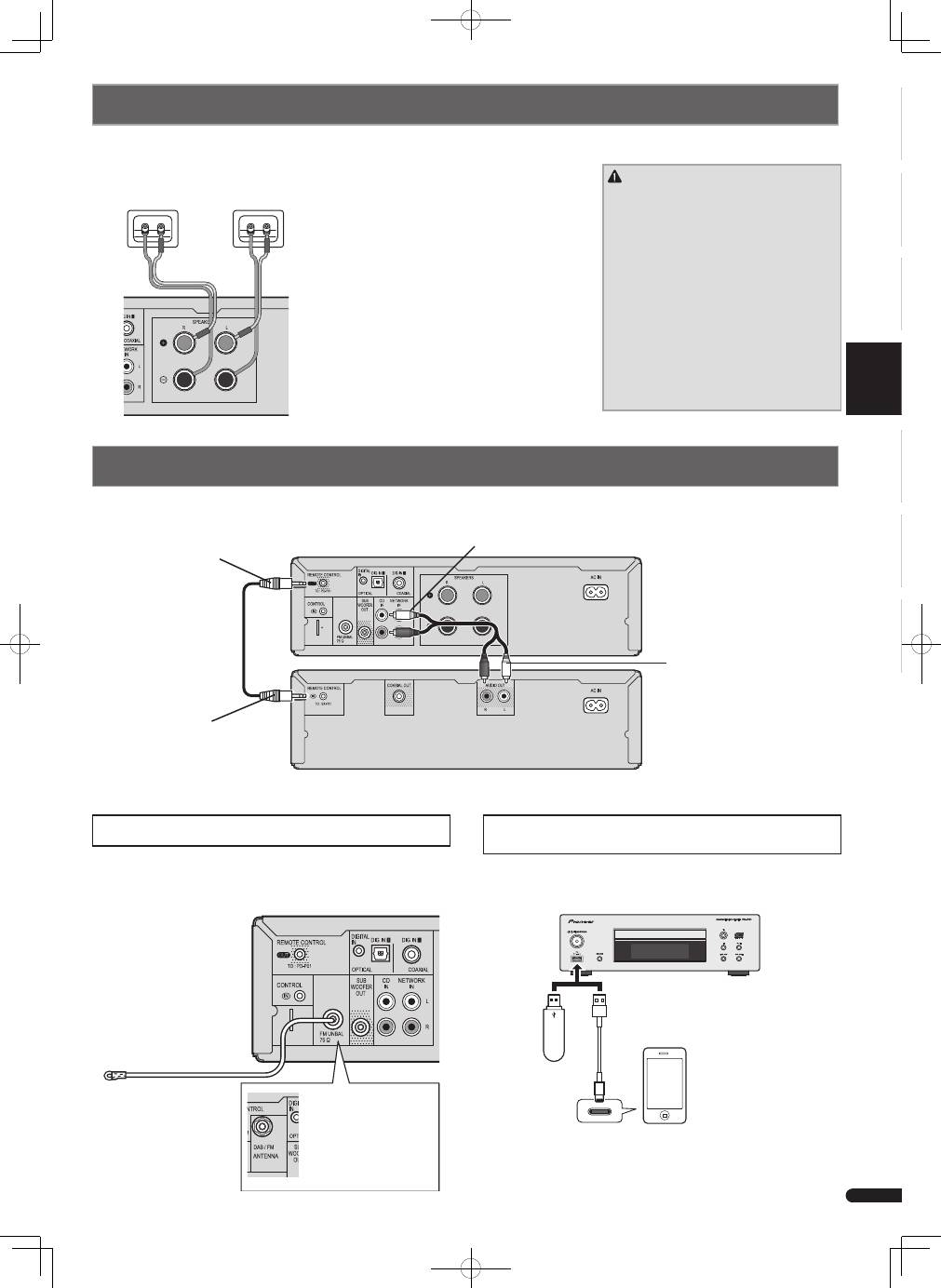

Anschluss der Lautsprecher

 ACHTUNG

•

An den Lautsprecherklemmen dieses

Gerätes liegt eine potentiell

GEFÄHRLICHE

Spannung an. Zur Vermeidung von

Stromschlaggefahr ist unbedingt darauf zu

achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel

von der Netzsteckdose zu trennen, bevor

irgendwelche nicht isolierten Teile berührt

werden.

•

Stellen Sie sicher, dass der blanke

Lautsprecherdraht verdrillt und vollständig

in den Lautsprecher-Anschluss

eingeschoben ist. Wenn einer der blanken

Lautsprecherdrähte die Rückseite berührt,

kann es als Sicherheitsmaßnahme

zum Ausschalten der Stromversorgung

kommen.

Führen Sie unbedingt alle Anschlüsse durch, bevor Sie das Gerät an eine Netzstromquelle anschließen.

 Anschließen der Wiedergabegeräte

Rechter

Lautsprecher

Linker

Lautsprecher

Es ist darauf zu achten, den Lautsprecher

rechts an den rechten Anschluss (R) und den

Lautsprecher links an den linken Anschluss

(L) anzuschließen. Stellen Sie außerdem

sicher, dass die positiven und negativen (+/–)

Anschlüsse am Stereoreceiver denen an den

Lautsprechern entsprechen.

Sie können Lautsprecher mit einer

Nennimpedanz zwischen 4

W

 und 16

W

verwenden.

Stereoreceiver (zum Beispiel XC-P01)

Fernbedienungskabel

An die Buchse CD IN

An die Buchse REMOTE

CONTROL OUT

An die Buchse REMOTE

CONTROL IN

An die Buchsen AUDIO OUT

CD-Player

Stereoreceiver (zum Beispiel XC-P01)

Anschließen der Antennen

Schließen Sie Ihren/Ihr iPod/iPhone/iPad mini oder Ihr USB-Gerät

an den iPod/iPhone/iPad mini/USB-Anschluss auf der Vorderseite

des CD-Players an.

Mit den iPod/iPhone/iPad mini-Einheiten

mitgeliefertes USB-Kabel oder ein handelsübliches

USB-Kabel zur Unterstützung von iPod/iPhone/iPad

mini (für iPod-Anschluss)

Anschließen Ihres iPods/iPhones/iPad mini oder

Ihres USB-Geräts

UKW-Antenne

iPod/iPhone/iPad mini

Schließen Sie den UKW-Antennendraht (XC-P01) oder DAB/

UKW-Antennendraht (XC-P01DAB) wie unten stehend angezeigt

an.

USB-

Massenspeichergerät

XC-P01DAB:

Schließen Sie die DAB/

UKW-Antenne an die DAB/

UKW-Buchse an.

Verbinden Sie den Stereoreceiver und den CD-Player mit dem mitgelieferten Fernbedienungskabel und Cinch-Audiokabel.

ANTENNA
