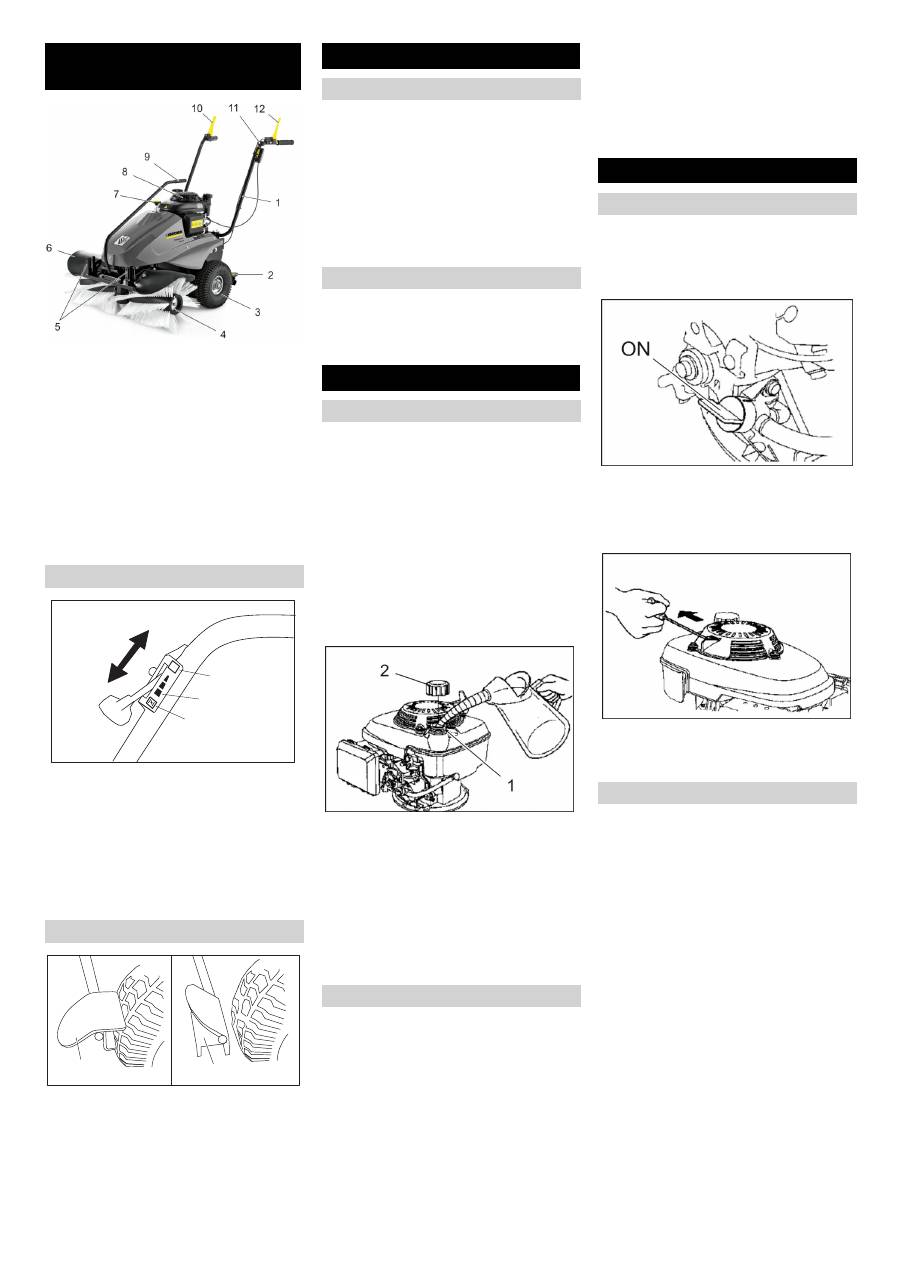

Karcher Balayeuse KM 80 W P: Betjenings- og funktionsele- menter

-

3

1 Bøjle

2 Stopbremse

3 Drivhjul

4 Fejevalse

5 Optagelsespunkter for komponentsæt

6 Beskyttelsesskærm fejevalse

7 Højdejustering fejevalse

8 Benzinmotor

9 Svingebøjle til fejevalsens skråstilling

10 Koblingshåndtag drev

11 Gashåndtag

12 Koblingshåndtag fejevalsedrev

1 Stilling „CHOKE“

Gashåndtagets stilling til start af moto-

ren

2 Driftsstilling „Fuld belastning“

Maskinen arbejder kun optimalt i drifts-

position.

3 Stilling „OFF“

Motor slukket

1 Holdebremsen aktiveret

2 Parkeringsbremse åbnet

Gå frem på følgende måde ved aflæsnin-

gen:



Fjern papæsken.



Løfte maskinen manuelt fra pallen.

Tomvægt: ca. 70 kg

eller

Klap skubbebøjlen op og monter. Træk

så maskinen/redskabet via skubbebøj-

len fra pallen.



Løsn stjernegrebsskruen.



Rejs skubbebøjlen.



Skru stjernegrebsskruen fast.



Risiko

Eksplosionsrisiko!

–

Tanken må kun påfyldes ved afbrudt

motor.

–

Der må kun bruges den brændselsstof

som er angivet i betjeningsvejlednin-

gen.

–

Tank ikke i lukkede rum.

–

Rygning og åben ild er forbudt.

–

Læg mærke til at ingen brændselsstof

kommer i kontakt med varme overfla-

der.

1 Påfyldningsstuds

2 Tanklås



Sluk for motoren.



Åbn tankdækslet.



Tank normal, blyfri benzin.

Påfyldning ved tom tank ca. 0,7 liter.



Tør spildt brændstof af og luk tank-

dækslet.



Kontroller motoroliestanden.



Kontroller luftfilteret.



Kontroller dæktrykket.



Kontroller fejevalsen og sidebørsten for

slid og indviklede bånd.



Kontrollér fejevalsens højdeindstilling.



Kontroller, om de bevægelige dele går

let.



Tøm smudsbeholderen (option).



Kontroller tanklåget og andre låg, ud-

skift ved beskadigelse.



Kontroller støddæmperen, udskift om

nødvendigt.

Bemærk:

 Beskrivelse se kapitlet Pleje og

vedligeholdelse.



Aktiver parkeringsbremsen.



Åbn brændstofhanen.

Sæt drejeknappen langs til benzinha-

nens slange.



Gashåndtaget på stilling "CHOKE".



Træk startrebet langsomt indtil der kan

føles en modstand.



Træk startrebet kraftigt helt igennem.



Giv slip for startrebet, hvis motoren kø-

rer. Til arbejde, skal gashåndtaget

være på stilling "Fuld belastning".



Risiko

Risiko for tilskadekomst! Under arbejdet

kan fejevalsen slynge sten eller grus ud på

forsiden og på siderne. Sørg for, at menne-

sker, dyr og genstande ikke kan komme i

fare.

Forsigtig

Undgå at feje pakbånd, tråd eller lignende

op, da det kan beskadige det mekaniske fe-

jesystem.

Fejevalsens højdeindstilling foretages via

et drejehjul. Højden udvælges således, at

børsterne lige berører jorden.

Bemærk

: En for dyb indstilling fører til

overbelastning af drevene og til en unød-

vendig slitage af fejevalsen, uden at der op-

nås et bedre fejeresultat.



Dreje i retning (–): Fejevalsen løftes.



Dreje i retning (+): Fejevalsen sænkes.

For at feje smuds til siden, kan fejevalsen

svinges til venstre eller højre.

Betjenings- og funktionsele- menter

Gashåndtag

Stopbremse

OFF

3

2

1

1 2

Inden ibrugtagning

Aflæsning

Klap skubbebøjlen op og monter

Ibrugtagning

Optankning

Før starten/sikkerhedskontrol

Vedligeholdelsesarbejder

Drift

Start maskinen

Fejefunktion

Højdejustering fejevalse

Skråstilling fejevalse

53

DA
