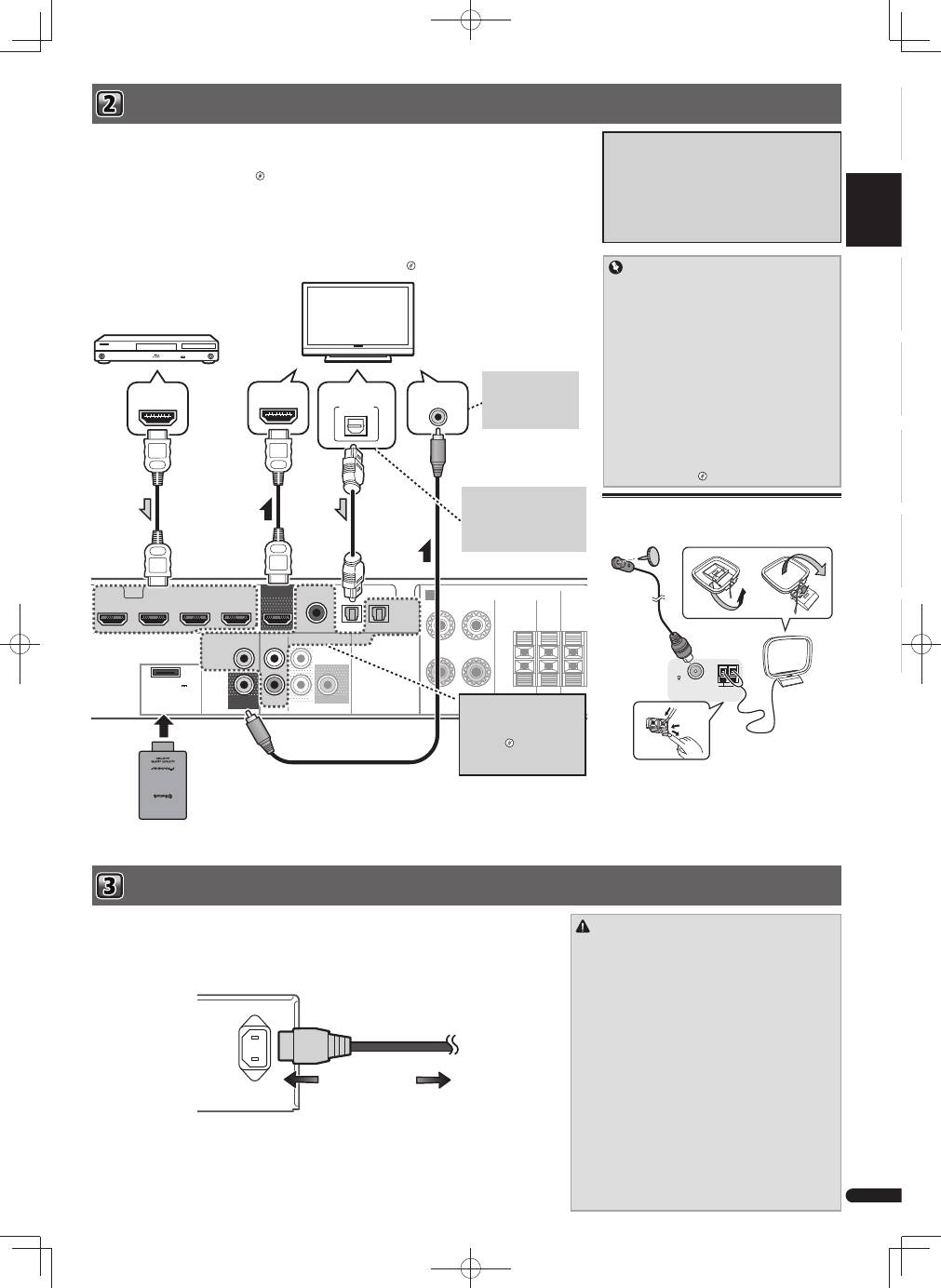

 Raccordement d’un téléviseur et de périphériques de lecture  Branchement du récepteur

 Important

• Si cet appareil est connecté à un téléviseur via

un câble HDMI, l’affichage des informations à

l’écran (OSD) n’apparaît pas. Veillez à utiliser

un câble vidéo analogique RCA pour réaliser le

branchement. Dans ce cas, si vous souhaitez

que l’affichage OSD apparaisse (pour effectuer

la configuration, etc.), basculez l’entrée TV sur le

mode analogique.

• Lorsque la fonction Control HDMI est activée

(ON) et que le récepteur est connecté via un

câble HDMI à un téléviseur compatible, lorsque

vous commutez l’entrée du téléviseur sur vidéo

composite, il se peut que l’entrée du récepteur

commute automatiquement sur TV. Si cela se

produit, commutez l’entrée du récepteur sur

le réglage d’origine, ou désactivez la fonction

Control HDMI.



“Menu HDMI Setup”

Si vous avez un composant équipé d’une prise HDMI ou DVI (avec HDCP) (Lecteur Blu-ray Disc, etc.), vous pouvez

le raccorder à ce récepteur à l’aide d’un câble HDMI disponible dans le commerce.

Si le téléviseur et les équipements de lecture connectés prennent en charge la fonction d’Control HDMI, cette

fonction pratique peut être utilisée.



“Fonction Control HDMI”

• La connexion et/ou le réglage suivant est nécessaire pour écouter le son du téléviseur par l’intermédiaire du

récepteur.

– Si le téléviseur ne prend pas en charge la fonction HDMI Audio Return Channel, connectez le récepteur et le

téléviseur à l’aide de câbles audio (comme indiqué).

– Si le téléviseur prend en charge la fonction HDMI Audio Return Channel, le son du téléviseur est envoyé vers

le récepteur via la prise HDMI et il n’est alors pas nécessaire de connecter un câble audio. Dans ce cas, réglez

l’option ARC sur ON dans le menu de configuration HDMI Setup.



“Menu HDMI Setup”

À propos du raccordement des sorties vidéo

Ce récepteur ne comporte pas de convertisseur vidéo.

Si vous utilisez des câbles HDMI pour raccorder un

équipement en entrée, le même type de câble doit

être utilisé pour le raccordement du téléviseur.

Les signaux des entrées vidéo analogiques

(composites) de cet appareil ne seront pas envoyés

vers la sortie HDMI OUT.

HDMI

SPEAKERS

AUDIO

VIDEO

SURR BACK/

FRONT HEIGHT

PRE OUT

ASSIGNABLE

OPTICAL

SUBWOOFER

R

L

(Single)

OUT

MONITOR

OUT

ANALOG

AUX

IN

(

ANALOG

  AUX

)

IN

COAXIAL

CD IN

STB IN

GAME IN

BD/BDR IN

DVD/DVR IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

ADAPTER PORT

(

OUTPUT 5 V



0.1 A MAX

)

CENTER

SUB

WOOFER SURROU

R

VIDEO IN

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

Équipements compatibles HDMI/DVI

(Lecteur de Blu-ray Disc, etc.)

Téléviseur compatible

HDMI/DVI

Cette connexion est

nécessaire afin de faire

apparaître l’affichage

OSD de l’appareil sur le

téléviseur.

Si le téléviseur ne prend pas

en charge la fonction HDMI

Audio Return Channel, cette

connexion est nécessaire pour

écouter le son du téléviseur par

l’intermédiaire du récepteur.

Si l’ équipement que vous

souhaitez connecter ne possède

pas de prise de sortie HDMI,

il peut être connecté via ces

bornes.



“Raccordement

d’un équipement dépourvu de

borne HDMI”

 ATTENTION

• Tenez le cordon d’alimentation par sa prise lorsque vous

le manipulez. Ne débranchez pas l’appareil en tirant sur

le cordon et ne touchez jamais le cordon d’alimentation

avec les mains mouillées ; vous pourriez provoquer

un court-circuit ou prendre un choc électrique. Ne

placez pas l’appareil, un meuble ou tout autre objet

sur le cordon d’alimentation, et évitez de le pincer de

toute autre manière. Ne faites jamais de nœud dans

le cordon et ne le liez jamais avec d’autres câbles. Les

cordons d’alimentation doivent être acheminés de façon

à ce qu’on ne puisse pas marcher dessus. Un cordon

d’alimentation endommagé peut provoquer un incendie

ou un choc électrique. Vérifiez l’état du cordon de temps

à autre. Si le cordon est endommagé, demandez-en

le remplacement auprès du service après-vente agréé

Pioneer le plus proche.

• N’utilisez aucun autre cordon d’alimentation que celui

fourni avec cet appareil.

• N’utilisez pas le cordon d’alimentation fourni à d’autres

fins que celles décrites ci-après.

• Lorsque le récepteur n’est pas utilisé durant une

longue période (par ex. pendant les vacances), il est

recommandé de le débrancher, en retirant le connecteur

d’alimentation de la prise murale.

Raccordement des antennes

Raccordez l’antenne filaire FM et l’antenne cadre AM

comme indiqué ci-dessous.

ANTENNA

FM

UNBAL

75

AM LOOP

Ne raccordez le récepteur au secteur qu’après y avoir connecté tous les composants, y compris les

haut-parleurs.

1

Enfi chez le cordon d’alimentation fourni dans la prise AC IN à l’arrière du récepteur.

2

Enfi chez l’autre extrémité dans une prise électrique.

AC IN

Vers la prise secteur

ADAPTATEUR

 Bluetooth®

AS-BT100 ou AS-BT200

(vendu séparément)

Pour plus d’informations sur la connexion et la

configuration de la clé

Bluetooth

 ADAPTER et sur la lecture

audio à l’aide de cette clé, veuillez consulter le Mode

d’emploi sur le CD-ROM.

La marque de mot et les logos Bluetooth® sont des

marques déposées appartenant à Bluetooth SIG, Inc.

et toute utilisation de ces marques par PIONEER

CORPORATION est faite sous licence. Les autres

marques commerciales et noms commerciaux

appartiennent à leurs propriétaires respectifs.
