Pioneer VSX-S300-S: Conexión de los altavoces

2

Es

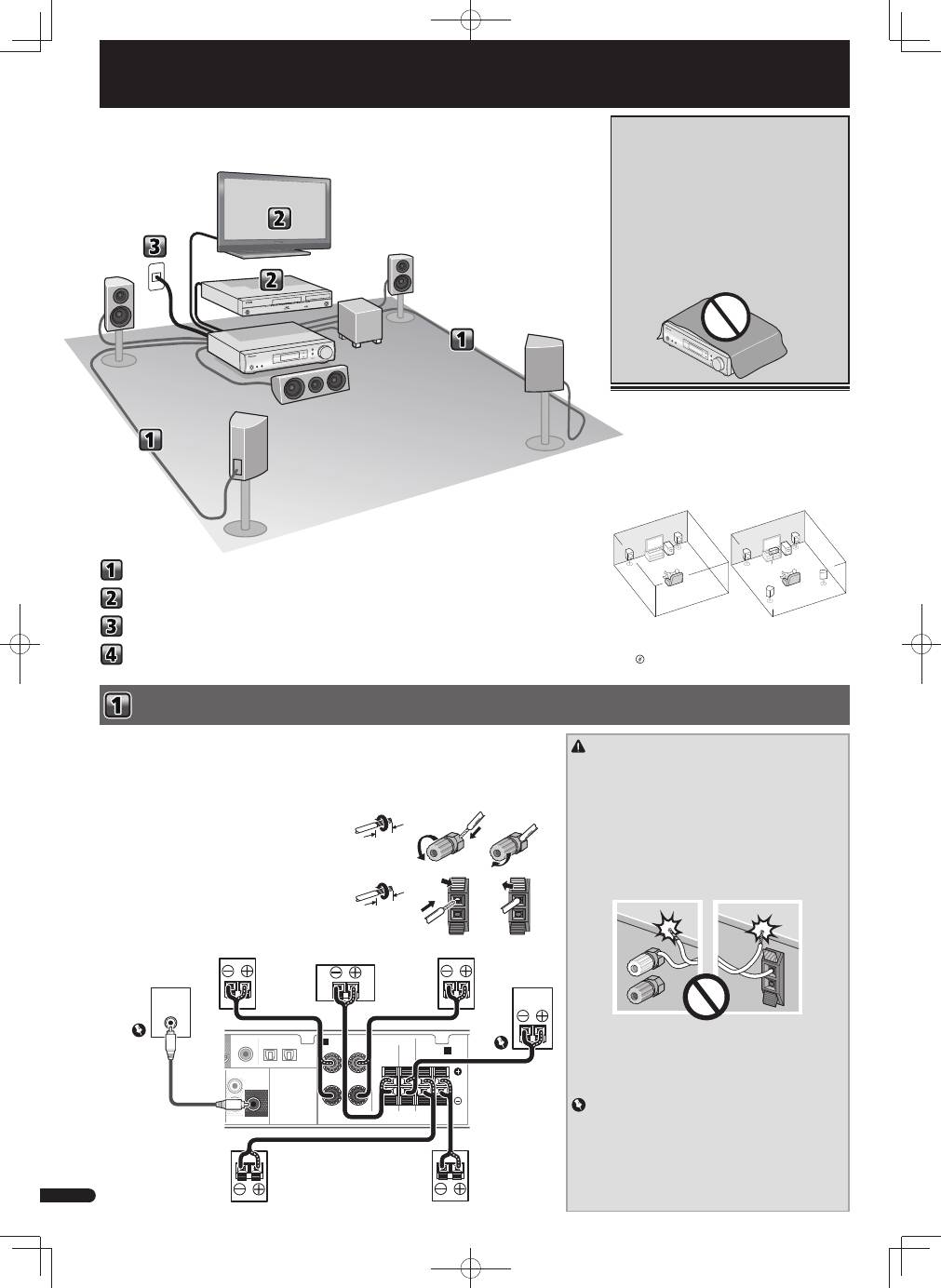

 Conexión de los altavoces

 Conexión de los altavoces

 Conexión de componentes de reproducción y de un TV

 Conexión del receptor

 Confi guración básica

 PRECAUCIÓN

• Estos terminales de los altavoces llevan

VOLTAJE VIVO

PELIGROSO

. Para evitar el peligro de descargas eléctricas

al conectar o desconectar los cables de altavoz, desenchufe

el cable de alimentación antes de tocar las partes de los

cables que no están aisladas.

• Asegúrese de que no haya hilos expuestos del cable del

altavoz en contacto con el panel trasero mientras el equipo

está encendido. Si alguno de los cables desprotegidos del

altavoz tocara el panel trasero, podría provocar un corte de

corriente como medida de seguridad.

• No permita que el núcleo del cale del altavoz entre en

contacto con el cuerpo del receptor.

– Si el núcleo del cable del altavoz entra en contacto con

cualquier parte metálica del cuerpo del receptor, puede

dañar los altavoces y provocar fuego y humos.

Inserte los cables del altavoz de manera segura en los

terminales y compruebe que el cable no se sale con

facilidad.

 Importante

• Los terminales SPEAKERS SUBWOOFER son los terminales

de conexión del subwoofer pasivo S-SLW500 de Pioneer.

Si utiliza un modelo distinto de subwoofer, asegúrese de

utilizar un modelo con amplificador incorporado y conéctelo

al terminal PREOUT SUBWOOFER.

• Debe conectar subwoofers de tipo pasivo o bien con

alimentación eléctrica, puesto que si conecta ambos tipos

resulta imposible lograr el efecto de sonido correcto.

SPEAKERS

AUDIO

SURR BACK/

FRONT HEIGHT

PRE OUT

OPTICAL

SUBWOOFER

R

L

(Single)

COAXIAL

CD IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

CENTER

SUB

WOOFER SURROUND /

R

L

B

LINE LEVEL

INPUT

Frontal derecho

Central

Frontal izquierdo

Subwoofer

S-SLW500

Subwoofer

activo

Sonido

envolvente

derecho

Sonido

envolvente

izquierdo

Asegúrese de conectar el altavoz de la derecha al terminal derecho (R) y el altavoz de la izquierda al

terminal izquierdo (L). Asegúrese también de que los terminales positivo y negativo (+/–) del receptor

coincidan con los terminales de los altavoces.

Puede utilizar los altavoces con una impedancia normal de entre 4

Ω

 y 16

Ω

.

Conexiones de cables desnudos

Terminales de los altavoces frontales:

1

Trence los hilos expuestos del cable.

2

Afl oje el terminal e inserte el hilo expuesto.

3

Apriete el terminal.

Otros terminales de altavoces:

1

Trence los hilos expuestos del cable.

2

Empuje para abrir las pestañas e introduzca

los hilos expuestos del cable.

3

Suelte las pestañas.

Disposición de los altavoces

El receptor puede funcionar con sólo dos altavoces

estéreo (los altavoces frontales en el diagrama), pero

se recomienda utilizar al menos tres altavoces, o una

configuración completa para obtener el mejor sonido

envolvente.

Para obtener el mejor sonido envolvente posible, instale

los altavoces como se indica a continuación.

R

L

SW

R

SL

L

SW

C

SR

• Además, también pueden conectarse los altavoces

traseros de sonido envolvente, los altavoces

delanteros con efectos de altura o el Altavoz B.

 

“Conexión de los altavoces traseros de sonido

envolvente o de los altavoces delanteros con efectos

de altura”

1

2

3

1

2

3

Organigrama de ajustes del receptor

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar

espacio en torno al mismo para la ventilación con el fin

de mejorar la disipación de calor (por lo menos 10 cm

encima, 5 cm detrás, y 5 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven

para su ventilación para poder asegurar un

funcionamiento fiable del aparato y para protegerlo

contra sobrecalentamiento. Para evitar el peligro de

incendio, las aberturas nunca deberán taparse ni

cubrirse con nada (como por ejemplo, periódicos,

manteles, cortinas) ni ponerse en funcionamiento el

aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b*_A1_Es

Asegúrese de completar

todas las conexiones

antes de conectar este

equipo a la fuente de

alimentación de CA.

Este equipo es un receptor AV completo equipado con

numerosas funciones y terminales. Se puede usar

fácilmente tras seguir el procedimiento indicado a

continuación para la realización de las conexiones y

ajustes.

L

Frontal

izquierdo

SW

Subwoofer

C

Central

TV

Este receptor

Reproductor de

Blu-ray Disc

R

Frontal

derecho

SL

Sonido envolvente

izquierdo

SR

Sonido envolvente

derecho

Sistema de sonido envolvente

de 5.1 canales:

Sistema de sonido envolvente

de 2.1 canales:

10 mm

10 mm

Español
