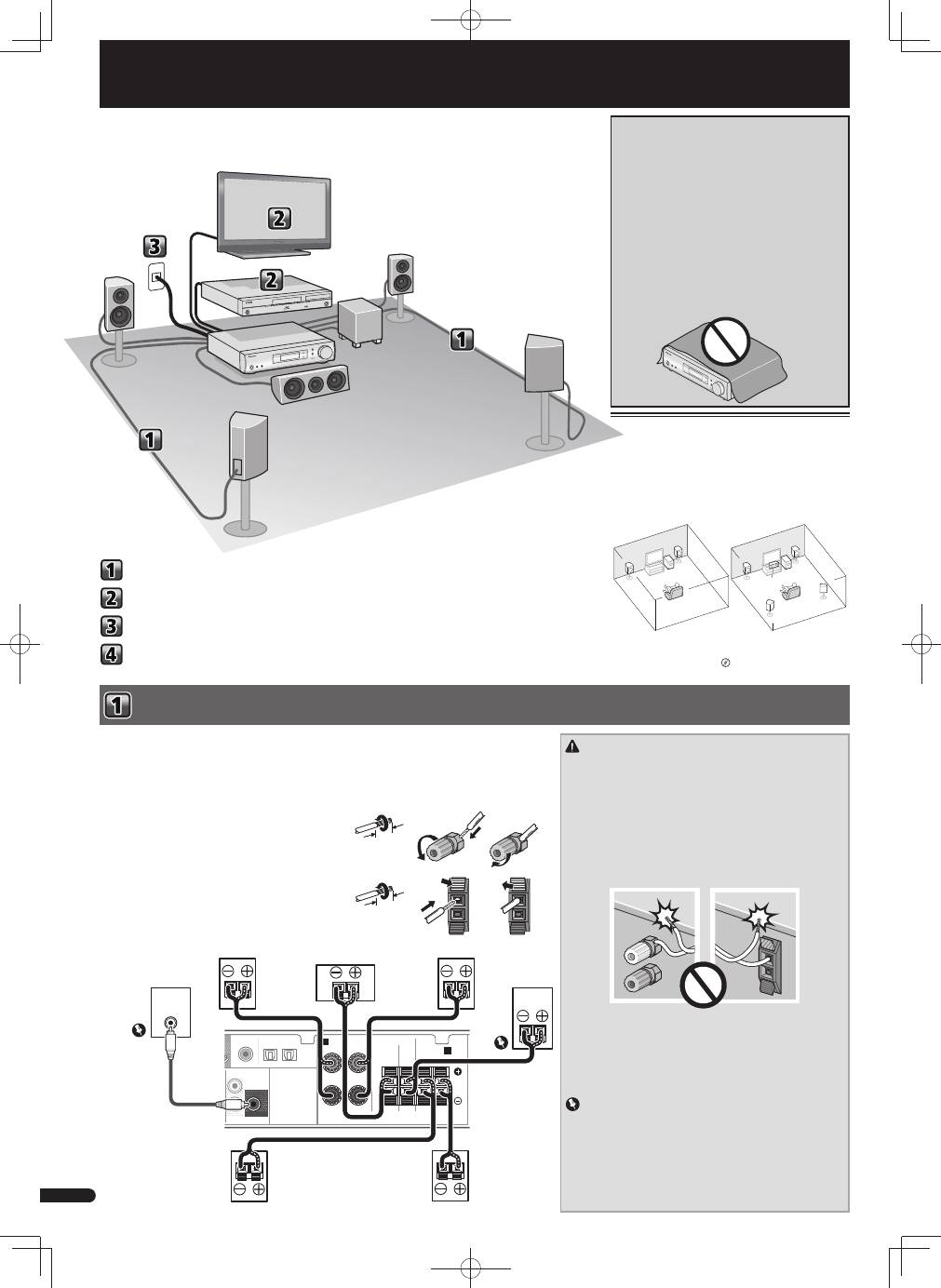

 Anschluss der Lautsprecher

 Anschluss der Lautsprecher

 Anschließen eines Fernsehers und von Wiedergabe-Geräten

 Anschluss des Receivers an das Stromnetz

 Grundeinstellungen

 ACHTUNG

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell

GEFÄHRLICHE

 Spannung an. Zur Vermeidung von Stromschlaggefahr

ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und

Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen,

bevor irgendwelche nicht isolierten Teile berührt werden.

• Stellen Sie sicher, dass der blanke Lautsprecherdraht verdrillt und

vollständig in den Lautsprecher-Anschluss eingeschoben ist. Wenn

einer der blanken Lautsprecherdrähte die Rückseite berührt, kann es als

Sicherheitsmaßnahme zum Ausschalten der Stromversorgung kommen.

• Ein blankes Lautsprecherkabel darf auf keinen Fall in Kontakt mit dem

Receiver-Gehäuse kommen.

– Wenn der Draht eines Lautsprecherkabels in Kontakt mit einem

Metallteil des Receiver- Gehäuses kommt, kann er den betreffenden

Lautsprecher beschädigen oder kann die Entstehung von Rauch oder

Feuer bewirken.

Führen Sie die Lautsprecherkabel sicher in die Anschlüsse ein

und überprüfen Sie, dass die betreffenden Kabel nicht leicht

herausgezogen werden können.

 Wichtig

• SPEAKERS-SUBWOOFER-Anschlüsse sind Anschlussklemmen für den

passiven Subwoofer S-SLW500 von Pioneer. Achten Sie bei Verwendung

eines anderen Subwoofer-Modells unbedingt darauf, ein Modell mit

eingebautem Verstärker zu verwenden und dieses an den PREOUT-

SUBWOOFER- Anschluss anzuschließen.

• Bitte schließen Sie entweder einen passiven oder einen aktiven

Lautsprecher an. Wenn Sie beide typen anschließen, ist es unmöglich,

die richtigen Klangeffekte zu erzielen.

SPEAKERS

AUDIO

SURR BACK/

FRONT HEIGHT

PRE OUT

OPTICAL

SUBWOOFER

R

L

(Single)

COAXIAL

CD IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

CENTER

SUB

WOOFER SURROUND /

R

L

B

LINE LEVEL

INPUT

Vorn rechts

Center

Vorn links

Subwoofer

S-SLW500

Leistungs-

Subwoofer

Surround

rechts

Surround

links

Es ist darauf zu achten, den Lautsprecher rechts an den rechten Anschluss (R) und den Lautsprecher

links an den linken Anschluss (L) anzuschließen. Stellen Sie außerdem sicher, dass die positiven und

negativen (+/–) Anschlüsse am Receiver denen an den Lautsprechern entsprechen.

Sie können Lautsprecher mit einer normalen Impedanz zwischen 4

Ω

 und 16

Ω

 verwenden.

Blanke Kabelanschlüsse

Front-Lautsprecheranschlüsse:

1

Verdrillen Sie die hervorstehenden

Drahtstränge miteinander.

2

Lösen Sie den Anschluss und setzen Sie den

hervorstehenden Draht ein.

3

Ziehen Sie den Anschluss wieder an.

Andere Lautsprecher-Anschlüsse:

1

Verdrillen Sie die hervorstehenden

Drahtstränge miteinander.

2

Öffnen Sie die Klemmen und schieben Sie

den hervorstehenden Draht ein.

3

Lassen Sie die Klemmen los.

Aufstellung der Lautsprecher

Der Receiver funktioniert auch bei Verwendung von nur

zwei Stereolautsprechern (die Front-Lautsprecher in der

Abbildung), aber wir empfehlen Ihnen die Verwendung von

mindestens drei Lautsprechern, wobei ein vollständiges

Setup immer noch den besten Raumklang liefert.

Stellen Sie Ihre Lautsprecher wie unten dargestellt auf, um

den bestmöglichen Surroundklang zu erzielen.

2.1-Kanal-Surround-System:         5.1-Kanal-Surround-System:

R

L

SW

R

SL

L

SW

C

SR

• Zusätzlich können auch die hinteren Surround- Lautsprecher,

die Front- Höhenlautsprecher oder Lautsprecher B

angeschlossen werden.

 

„Die Surround-Back-Lautsprecher

oder die Front- Höhenlautsprecher anschließen“

1

2

3

1

2

3

Ablauf der Einstellungen auf dem Receiver

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen

ausreichenden Freiraum gesorgt werden, um eine

einwandfreie Wärmeabfuhr zu gewährleisten

(mindestens 10 cm oberhalb des Gerätes, 5 cm hinter

dem Gerät und jeweils 5 cm an der Seite des Gerätes).

WARNUNG

Im Gerätegehäuse sind Ventilationsschlitze und andere

Öffnungen vorgesehen, die dazu dienen, eine

Überhitzung des Gerätes zu verhindern und einen

zuverlässigen Betrieb zu gewährleisten. Um

Brandgefahr auszuschließen, dürfen diese Öffnungen

auf keinen Fall blockiert oder mit Gegenständen (z.B.

Zeitungen, Tischdecken und Gardinen) abgedeckt

werden, und das Gerät darf beim Betrieb nicht auf

einem dicken Teppich oder Bett aufgestellt sein.

D3-4-2-1-7b*_A1_De

Führen Sie unbedingt

alle Anschlüsse durch,

bevor Sie das Gerät an

eine Netzstromquelle

anschließen.

Dieses Gerät ist ein kompletter AV-Receiver mit

einer Vielfalt von Funktionen und Anschlüssen. Die

Bedienung ist leicht, nachdem alle Verbindungen und

Einstellungen wie folgt vorgenommen sind.

L

Vorn links

SW

Subwoofer

C

Center

TV

Dieser Receiver

Blu-ray-Disc-Player

R

Vorn rechts

SL

Surround links

SR

Surround rechts

10 mm

10 mm

Deutsch
