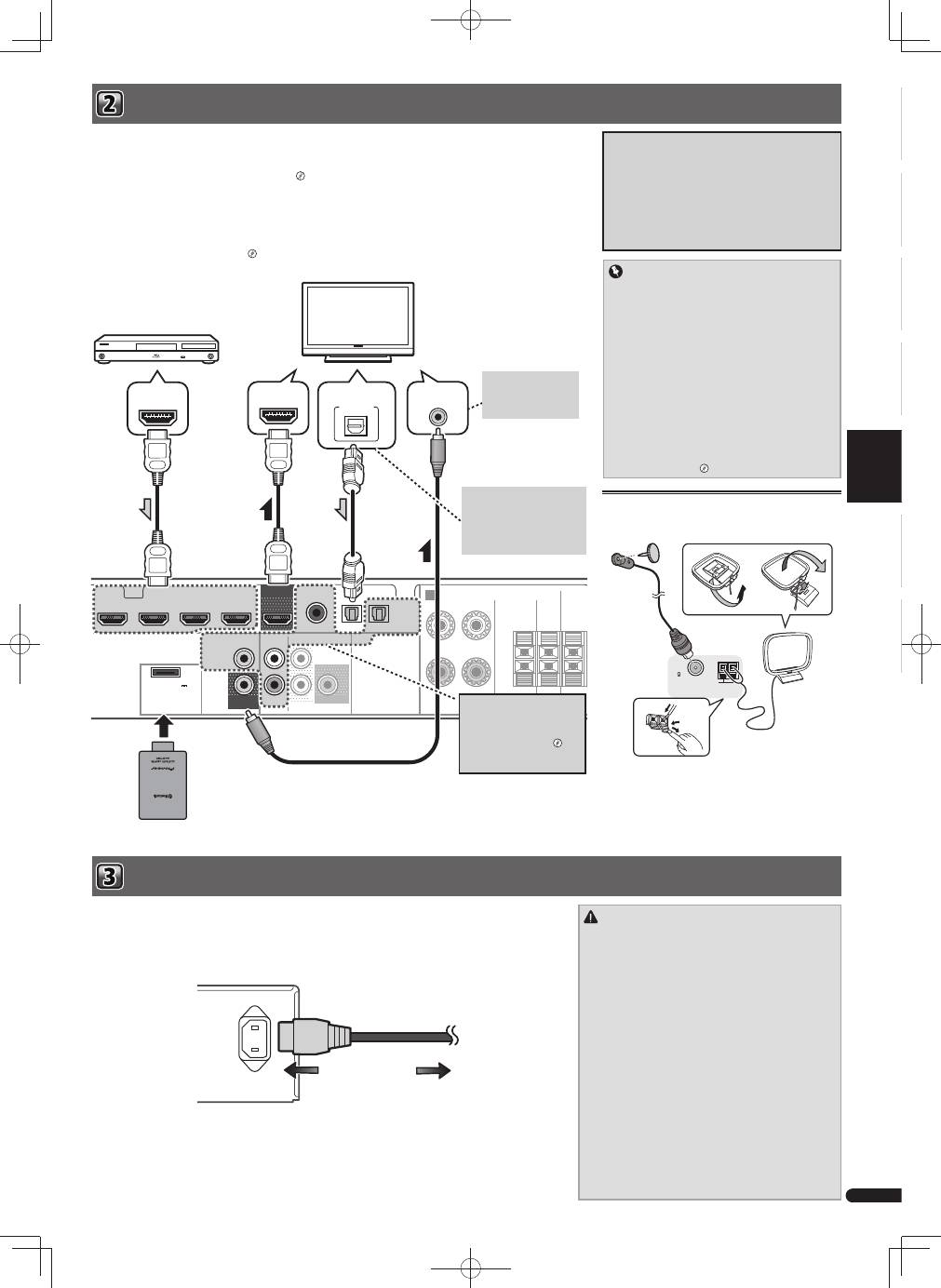

 Aansluiting van uw TV en weergave-apparatuur  De receiver aansluiten op het stopcontact

 Belangrijk

• Als de receiver via een HDMI-kabel op de TV is

aangesloten, wordt de On-screendisplay (OSD)

niet weergegeven. Zorg ervoor dat een standaard

RCA analoge videokabel voor de aansluiting

wordt gebruikt. Schakel in dat geval de TV-ingang

over naar analoog om het OSD-scherm (voor de

set-up etc.) op de TV te zien.

• Wanneer de Control met HDMI-functie op ON

staat en de receiver met een HDMI-kabel op een

compatible TV is aangesloten, en u wijzigt de

ingang van de TV naar composiet, dan wordt de

ingang van de receiver mogelijk automatisch

gewijzigd naar TV. Als dit zich voordoet, schakel

dan de ingang van de receiver terug naar de

originele ingang, of zet de Control met HDMI-

functie op OFF.



“HDMI Setup”

Als u een apparaat hebt dat is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray Disc-speler enz.), kunt u

dit aansluiten op de receiver met een algemeen verkrijgbare HDMI-kabel.

Indien de TV- en weergavecomponenten de Control met HDMI-functie ondersteunen, dan kunnen de handige

Control met HDMI-functies worden gebruikt.



“Control met HDMI-functie”

• De volgende aansluiting/instelling is vereist om naar geluid van de TV via deze receiver te luisteren.

– Als de TV de HDMI Audio Return Channel-functie niet ondersteunt, sluit dan de receiver en de TV met

audiokabels aan (zoals getoond).

– Als de TV de HDMI Audio Return Channel-functie ondersteunt, dan wordt het geluid van de TV via het HDMI-

aansluitpunt op de receiver weergegeven, zodat aansluiting van een audiokabel niet nodig is. Zet in dat geval

ARC bij HDMI Setup op ON.



“HDMI Setup”

Informatie over aansluitingen voor de

video-uitgangen

Deze receiver is niet voorzien van een videoconverter.

Als u HDMI-kabels gebruikt voor aansluiting op het

ingangsapparaat, dienen dezelfde kabels te worden

gebruikt voor aansluiting op de TV.

De invoer van signalen van de analoge (composite)

video-ingangen van dit apparaat worden niet

uitgevoerd via de HDMI OUT.

HDMI

SPEAKERS

AUDIO

VIDEO

SURR BACK/

FRONT HEIGHT

PRE OUT

ASSIGNABLE

OPTICAL

SUBWOOFER

R

L

(Single)

OUT

MONITOR

OUT

ANALOG

AUX

IN

(

ANALOG

  AUX

)

IN

COAXIAL

CD IN

STB IN

GAME IN

BD/BDR IN

DVD/DVR IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

ADAPTER PORT

(

OUTPUT 5 V



0.1 A MAX

)

CENTER

SUB

WOOFER SURROU

R

VIDEO IN

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

HDMI/DVI-compatible componenten

(Blu-ray Disc-apparaat,enz.)

HDMI/DVI-compatible TV

Deze aansluiting is

nodig om de OSD van

het apparaat op de TV te

kunnen zien.

Als de TV de HDMI Audio

Return Channel-functie niet

ondersteunt, dan moet deze

aansluiting worden uitgevoerd

om naar TV-geluid via de recei-

ver te luisteren.

Als het apparaat dat u wilt

aansluiten geen HDMI-

uitgangaansluitpunt heeft, kan

het via deze aansluitpunten

worden aangesloten.



“Een

apparaat zonder HDMI-ingang

aansluiten”

 LET OP

• Pak het netsnoer alleen bij het stekkerdeel beet. Trek

de stekker niet uit door aan het snoer te rukken en raak

het netsnoer nooit met natte handen aan; dit kan een

kortsluiting of elektrische schok tot gevolg hebben.

Plaats het apparaat, een meubelstuk of enig ander

voorwerp niet op het netsnoer en knel het netsnoer

op geen enkele manier af. Maak nooit een knoop in

het netsnoer of knoop deze samen met andere kabels.

Leid de netsnoeren zodanig dat de kans klein is dat

er iemand op trapt. Een beschadigd netsnoer kan

brand of een elektrische schok veroorzaken. Controleer

regelmatig de staat van het netsnoer. Wanneer u

beschadigingen aantreft, vraagt u uw dichtstbijzijnde

Pioneer-erkende, onafhankelijke servicecentrum om het

netsnoer te vervangen.

• Gebruik uitsluitend het netsnoer dat bij dit apparaat is

meegeleverd.

• Gebruik het netsnoer uitsluitend voor het doel dat

hieronder staat beschreven.

• Wanneer de receiver niet geregeld wordt gebruikt, bijv.

tijdens vakanties, moet hij losgekoppeld zijn door de

stekker van het netsnoer uit het stopcontact te trekken.

Antennes aansluiten

Sluit de FM-draadantenne en de AM-lusantenne aan

zoals hieronder aangegeven.

ANTENNA

FM

UNBAL

75

AM LOOP

Sluit de receiver pas aan, nadat u al uw componenten op deze receiver hebt aangesloten, waaronder de

luidsprekers.

1

Steek het meegeleverde netsnoer in de AC IN-aansluiting aan de achterzijde van de receiver.

2

Steek de stekker van het netsnoer in het stopcontact.

AC IN

Naar het stopcontact

Bluetooth

® ADAPTER

AS-BT100 of AS-BT200

(los verkrijgbaar)

Zie de Handleiding op de CD-ROM voor aanwijzingen over

de aansluiting en set-up van de

Bluetooth

 ADAPTER en

over het afspelen van muziek.

Het merk Bluetooth® en de logo’s daarvan zijn

gedeponeerde handelsmerken van Bluetooth SIG,

Inc. PIONEER CORPORATION gebruikt deze onder

licentie Andere handelsmerken en handelsnamen zijn

eigendom van de respectieve eigenaren.
