Pioneer VSX-S300-S: Collegamento degli altoparlanti

2

It

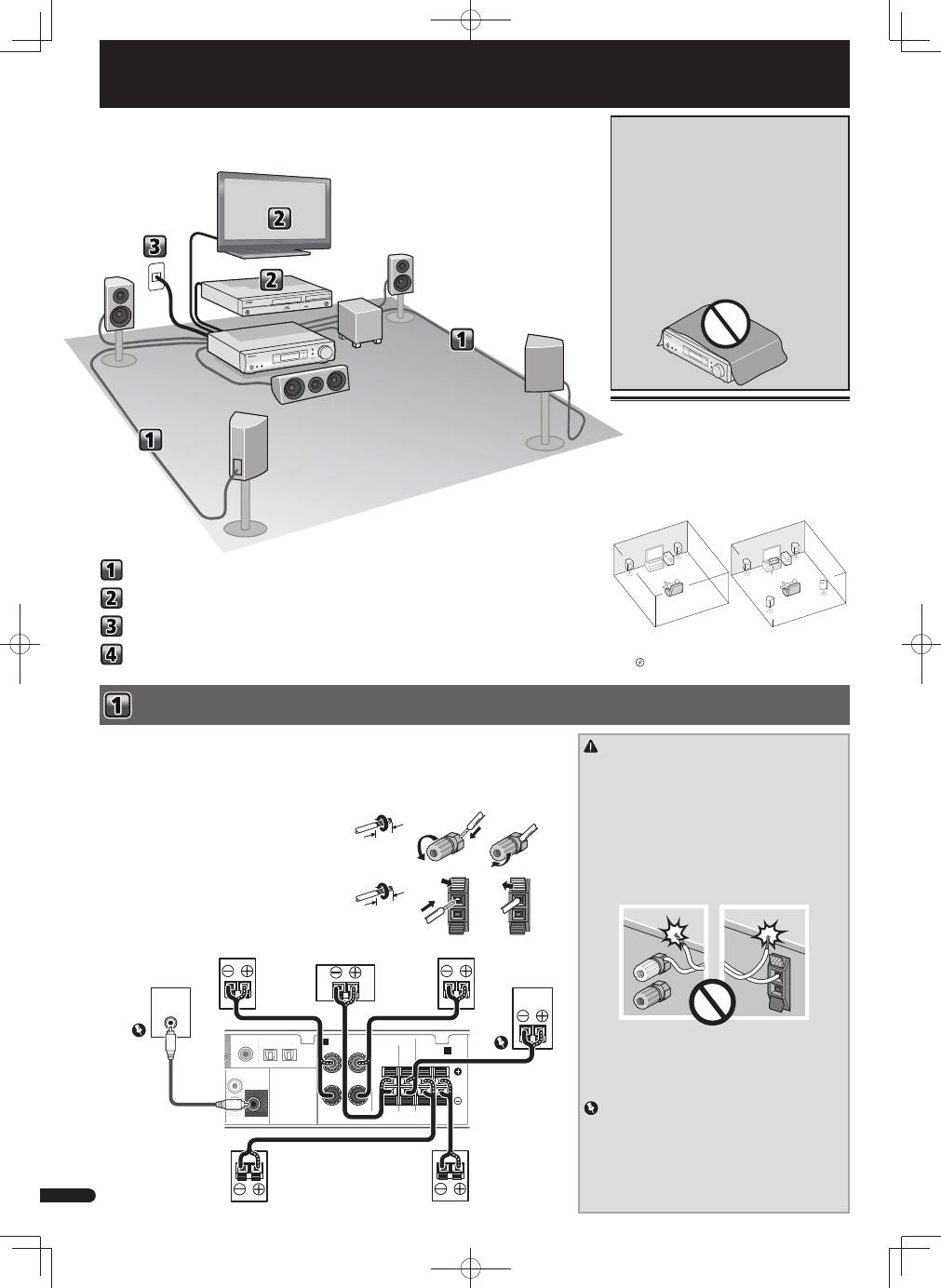

 Collegamento degli altoparlanti

 Collegamento degli altoparlanti

 Connettere una TV e componenti playback

 Collegamento del ricevitore

 Impostazioni di base

 ATTENZIONE

• I terminali degli altoparlanti sono sotto tensione, la

stessa

PERICOLOSA

 tensione della corrente di rete. Per

prevenire rischi di folgorazioni nel corso delle operazioni

di collegamento o di distacco dei cavi degli altoparlanti,

staccare il cavo di alimentazione principale prima di toccare

qualsiasi parte non isolata.

• Assicurarsi che il filo nudo dell’altoparlante sia attorcigliato

e inserito completamente nel terminale dell’altoparlante.

Se la parte scoperta di un cavo dovesse entrare in contatto

con il pannello posteriore, può prodursi un’interruzione di

corrente per l’attivazione dell’interruttore differenziale.

• Evitate il contatto tra la parte centrale del cavo

dell’altoparlante e il corpo del ricevitore.

– Se la parte centrale del cavo dell’altoparlante entra in

contatto con qualsiasi parte metallica del corpo del

ricevitore potrebbe danneggiare gli altoparlanti e causare

fumo o incendiarsi.

Inserite i cavi dell’altoparlante in modo sicuro nei terminali

e controllate che il cavo non possa fuoriuscire facilmente.

 Importante

• I terminali degli SPEAKERS SUBWOOFER sono i terminali

di connessione subwoofer passivi S-SLW500 di Pioneer. Se

usate un altro modello di subwoofer, accertatevi di usare

un modello che comprenda un amplificatore incorporato e

connettetelo al terminale PREOUT SUBWOOFER.

• Si prega di connettere subwoofer passivi o amplificati,

poiché se sono entrambi connessi sarà impossibile ottenere

il giusto effetto sonoro.

SPEAKERS

AUDIO

SURR BACK/

FRONT HEIGHT

PRE OUT

OPTICAL

SUBWOOFER

R

L

(Single)

COAXIAL

CD IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

CENTER

SUB

WOOFER SURROUND /

R

L

B

LINE LEVEL

INPUT

Destro anteriore

Centro

Sinistro anteriore

Subwoofer

S-SLW500

Subwoofer

alimentato

Destro

surround

Sinistro

surround

Assicuratevi di connettere l’altoparlante a destra al terminale destro (R) e quello a sinistra al terminale

sinistro (L). Inoltre, assicurarsi che i terminali positivo e negativo (+/–) del ricevitore corrispondano a

quelli degli altoparlanti.

È possibile utilizzare altoparlanti con una normale impedenza compresa tra 4

Ω

 e 16

Ω

.

Collegamenti a fi li nudi

Terminali degli altoparlanti anteriori:

1

Attorcigliare i trefoli esposti.

2

Allentare il terminale e inserire il fi lo esposto.

3

Serrare il terminale.

Altri terminali per gli altoparlanti:

1

Attorcigliare i trefoli esposti.

2

Premere le linguette per aprirle e inserire la

parte scoperta del cavo.

3

Rilasciare le linguette.

Posizionamento degli altoparlanti

Il ricevitore funziona anche con due soli altoparlanti

stereo (gli altoparlanti anteriori dello schema); si

consiglia tuttavia di utilizzare almeno tre altoparlanti.

Una configurazione completa risulta ottimale per il

suono surround.

Per ottenere il miglior suono surround possibile,

installare gli altoparlanti come segue.

Sistema surround a 2.1 canali:      Sistema surround a 5.1 canali:

R

L

SW

R

SL

L

SW

C

SR

• Inoltre, è possibile connettere gli altoparlanti

surround posteriori, quelli alti e gli altoparlanti B.

 

“Connettete l’altoparlante surround o posteriore

o l’alto anteriore”

1

2

3

1

2

3

Flusso delle impostazioni del ricevitore

AVVERTENZA PER LA VENTILAZIONE

Installare l’apparecchio avendo cura di lasciare un

certo spazio all’intorno dello stesso per consentire una

adeguata circolazione dell’aria e migliorare la

dispersione del calore (almeno 10 cm sulla parte

superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).

ATTENZIONE

L’apparecchio è dotato di un certo numero di fessure e

di aperture per la ventilazione, allo scopo di garantirne

un funzionamento affidabile, e per proteggerlo dal

surriscaldamento. Per prevenire possibili pericoli di

incendi le aperture non devono mai venire bloccate o

coperte con oggetti vari (quali giornali, tovaglie, tende o

tendaggi, ecc.), e l’apparecchio non deve essere

utilizzato appoggiandolo su tappeti spessi o sul letto.

D3-4-2-1-7b* A1 It

Completate tutti

i collegamenti

prima di collegare

quest’unità alla presa

d’alimentazione CA.

Questa unità è un potente ricevitore AV dotato di molte

funzioni e molti terminali. Può venire usato senza

difficoltà dopo aver eseguito la procedura seguente per

fare i collegamenti e le impostazioni.

L

Sinistro

anteriore

SW

Subwoofer

C

Centro

TV

Questo ricevitore

Lettore Blu-ray Disc

R

Destro

anteriore

SL

Sinistro surround

SR

Destro surround

Italiano

10 mm

10 mm
