 Anschließen eines Fernsehers und von Wiedergabe-Geräten  Anschluss des Receivers an das Stromnetz

 Wichtig

• Wenn der Receiver mit einem HDMI-Kabel an

einen Fernseher angeschlossen ist, erscheint die

Bildschirmanzeige (OSD) nicht. Zum Anschluss

unbedingt ein Standard-RCA- Analog-Videokabel

verwenden. In diesem Falle ist der Fernseher-

Eingang auf analog umzuschalten, um OSD auf

dem Bildschirm zu sehen (für Einstellungen

usw.).

• Wenn Control mit HDMI-Funktion auf ON

eingestellt ist und der Receiver mit einem

HDMI-Kabel an einen kompatiblen Fernseher

angeschlossen ist und Sie den Eingang des

Fernsehers auf Composite umschalten, kann es

sein, dass der Eingang des Receivers automatisch

auf den Fernseher (TV) umschaltet. Wenn dies

geschieht, ist der Eingang des Receivers zurück

auf den ursprünglichen Eingang umzuschalten

oder Control mit HDMI-Funktion auf OFF

einzustellen.



„HDMI Setup“

Wenn Sie über ein mit HDMI oder DVI (mit HDCP) ausgestattete Gerät verfügen (Blu-ray-Disc Player, usw.), können

Sie diese mit einem handelsüblichen HDMI-Kabel an diesen Receiver anschließen.

Wenn der Fernseher und die Wiedergabegeräte Control mit HDMI-Funktion unterstützen, kann das bequeme

Control mit HDMI-Funktionen verwendet werden.



„Control mit HDMI-Funktion“

• Der folgende Anschluss/die folgende Einstellung ist erforderlich, um den Ton des Fernsehers über diesen

Receiver zu hören.

– Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion nicht unterstützt, den Receiver und den Fernseher

mit Audio-Kabeln anschließen (wie dargestellt).

– Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion unterstützt, wird der Ton des Fernsehers über den

HDMI-Anschluss in den Receiver eingegeben, so dass es nicht erforderlich ist, ein Audiokabel anzuschließen.

In diesem Falle ist ARC beim HDMI Setup auf ON einzustellen.



„HDMI Setup“

Über den Anschluss von Video-Ausgängen

Dieser Receiver ist nicht mit einem Videokonverter

bestückt. Wenn Sie HDMI-Kabel für das Anschließen

an das Eingangs-Gerät verwenden, müssen die

gleichen Kabel für das Anschließen an den Fernseher

verwendet werden.

Die über den analogen (Composite-) Videoeingang

dieses Geräts eingehenden Signale werden nicht

über HDMI OUT ausgegeben.

HDMI

SPEAKERS

AUDIO

VIDEO

SURR BACK/

FRONT HEIGHT

PRE OUT

ASSIGNABLE

OPTICAL

SUBWOOFER

R

L

(Single)

OUT

MONITOR

OUT

ANALOG

AUX

IN

(

ANALOG

  AUX

)

IN

COAXIAL

CD IN

STB IN

GAME IN

BD/BDR IN

DVD/DVR IN

TV IN DIGITAL AUX IN

FRONT

R

L

A

ADAPTER PORT

(

OUTPUT 5 V



0.1 A MAX

)

CENTER

SUB

WOOFER SURROU

R

VIDEO IN

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

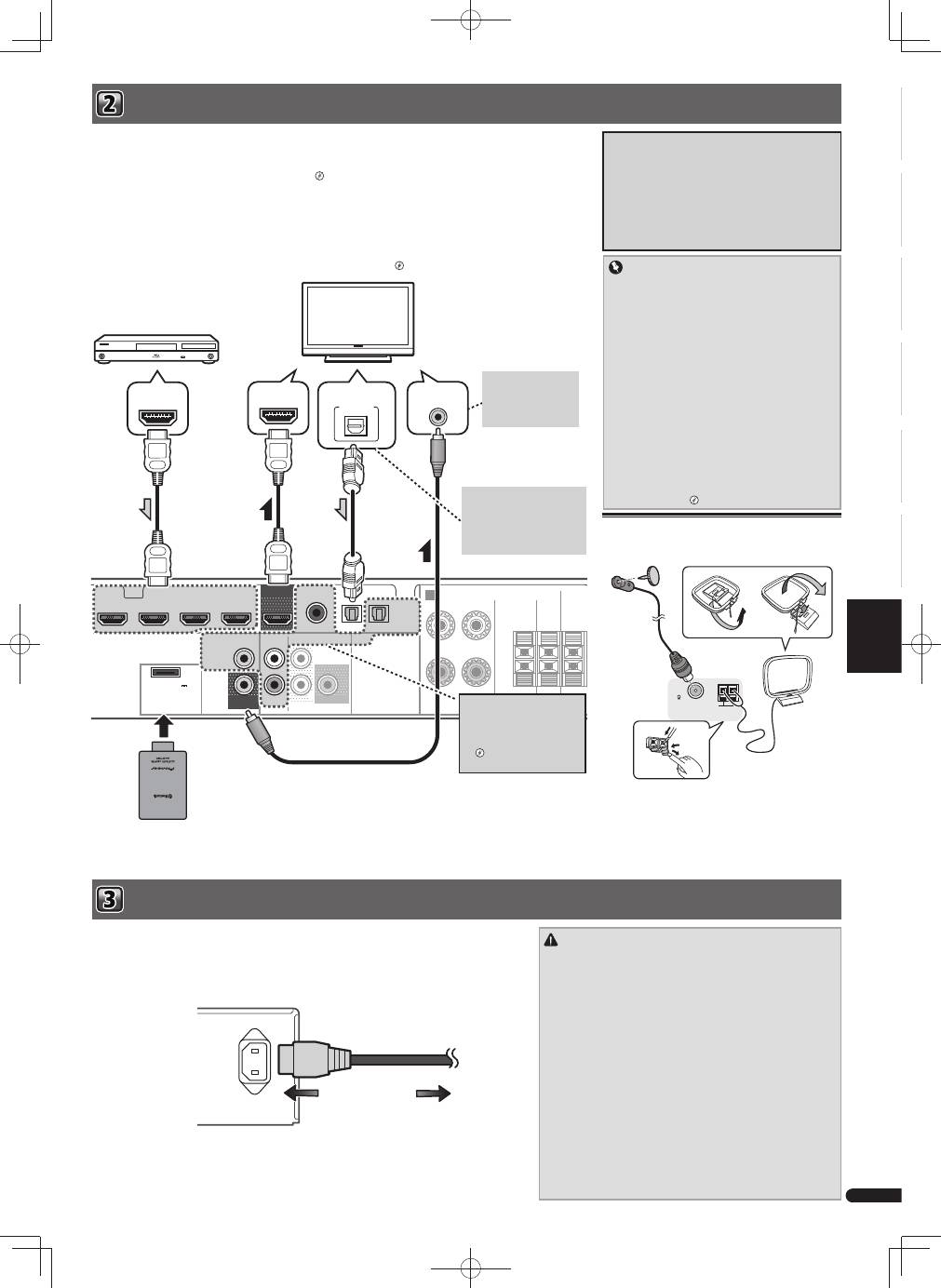

HDMI/DVI-kompatible Geräte

(Blu-ray-Disc Player, usw.)

HDMI-/DVI-kompatibler Fernseher

Diese Verbindung ist

notwendig, um das

Bildschirmmenü (OSD)

der Einheit auf dem

Fernseher zu sehen.

Wenn der Fernseher die HDMI-

Audio-Rückkanal- Funktion

nicht unterstützt, ist dieser

Anschluss erforderlich, um den

Ton der Fernsehers über den

Receiver zu hören.

Wenn das Gerät, das Sie

anschließen wollen, keinen

HDMI-Ausgang hat, kann

es über diese Anschlüsse

angeschlossen werden.



„Anschließen Ihres

Gerätes ohne HDMI-Anschluss“

 ACHTUNG

• Beim Anschließen und Trennen des Netzkabels immer

den Stecker anfassen. Ziehen Sie den Stecker nicht durch

Ziehen am Kabel heraus, und berühren Sie das Netzkabel

niemals mit nassen Händen, da dies einen Kurzschluss oder

einen elektrischen Schlag verursachen könnte. Das Gerät,

Möbelstücke oder andere Gegenstände nicht auf das Netzkabel

stellen und jegliches Einklemmen des Netzkabels vermeiden.

Niemals einen Knoten ins Netzkabel machen oder es an anderen

Kabeln festbinden. Das Netzkabel sollte so verlegt werden,

dass niemand darauf treten kann. Ein beschädigtes Netzkabel

kann einen Brand oder einen elektrischen Schlag verursachen.

Überprüfen Sie das Netzkabel hin und wieder. Bei Beschädigung

wenden Sie sich bitte wegen Ersatz an die nächste Pioneer-

Kundendienststelle.

• Verwenden Sie kein anderes als das mit dem Gerät mitgelieferte

Netzkabel.

• Verwenden Sie das mitgelieferte Netzkabel für keinen anderen

als den unten beschriebenen Zweck.

• Der Receiver muss, wenn er nicht regelmäßig betrieben wird,

wie z.B. während längerer Abwesenheit, durch Ziehen des

Netzsteckers aus der Wandsteckdose vom Netz getrennt werden.

Anschluss der Antennen

Schließen Sie eine FM-Drahtantenne und die AM-

Rahmenantenne wie unten dargestellt an.

ANTENNA

FM

UNBAL

75

AM LOOP

Den Receiver erst dann ans Netz anschließen, wenn alle Geräte, einschließlich der Lautsprecher,

am Receiver angeschlossen sind.

1

Stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse auf der Rückseite des

Receivers.

2

Stecken Sie das andere Ende in eine Wandsteckdose.

AC IN

Zur Netzsteckdose

Bluetooth

® ADAPTER

AS-BT100 oder AS-BT200

(getrennt zu bezahlen)

Zu Anweisungen über die Verfahrensweise des

Anschlusses und der Einstellung des

Bluetooth

-ADAPTER

und die Musik- Wiedergabe siehe die Bedienungsleitung

auf der CD-ROM.

Die Bluetooth®-Wortmarke und -Logos sind

eingetragene Marken der Bluetooth SIG, Inc.

Jede Nutzung dieser Marken durch die PIONEER

CORPORATION erfolgt unter entsprechender Lizenz.

Andere Marken und Markennamen sind das Eigentum

ihrer jeweiligen Inhaber.
