Placering av högtalarna

Högtalarna kan inte placeras direkt på golv eller på hyllor. Sätt alltid

fast högtalarna på en vägg med hjälp av de medföljande fästena,

eller använd högtalarstativet CP-LX70 (golvstativ) (säljes separat)

eller CP-LX70TS (bordsstativ) (säljes separat) för att sätta fast

högtalarna på golv eller hyllor.

• Dessa högtalare är magnetiskt avskärmade. Vid vissa

placeringar kan dock färgstörningar uppträda, om högtalarna

placeras mycket nära skärmen till en TV-mottagare.  Om detta

inträffar skall du sätta TV-mottagarens strömbrytare i OFF-läge

och därefter åter sätta den i ON-läge efter 15 till 30 minuter. Om

problemet inte försvinner, skall du ställa högtalarna längre bort

från TV-mottagaren.

Montering på vägg

När du har bestämt placeringen (till exempel på väggen till vänster

och höger om TV-mottagaren), skall du sätta fast högtalarna på det

sätt som beskrivs här nedan.

Två typer av fästen (för högtalare) medföljer. Vid användning i

kombination med en Pioneer plasma-TV-mottagare, skall du

använda fästena av L-typ. När du sätter fast dem direkt på väggen,

skall du använda fästena av S-typ.

Vänster och höger väggfäste har olika utformning. Var noga med

att montera korrekt fäste på sin rätta sida.

1

Anslut högtalarkablar.

• Inga högtalarkablar medföljer dessa högtalare.

Till dessa högtalare medföljer inga högtalarkablar för anslutning till

en förstärkare. Tag följande faktorer med i beräkningen när du

väljer högtalarkablar, så att du får ut det mesta möjliga från dina

högtalare:

• Använd tjocka högtalarkablar, om så är möjligt, och håll

kablarna så korta som möjligt.

• Om det krävs olika långa kablar för vänster och höger

högtalare, skall du ändå göra dem lika långa som den längsta

kabel som krävs.

• Kablar har olika egenskaper. Kom ihåg detta vid användning av

alla kablar.

• Anslutningarna till högtalarens och förstärkarens terminaler

måste göras så ordentligt som möjligt för att hjälpa till att

minska kontaktmotståndet.

Vid montering av högtalarna på en vägg med hjälp av fästena, skall

du ansluta högtalarkablarna innan du sätter fast högtalarna på

fästena.

• Om kablarnas kärntrådar lossnar från terminalerna, så att

kärntrådarna kommer i beröring med varandra, skapar det en

för hög belastning på förstärkaren. Detta kan göra att

förstärkaren slutar att fungera och förstärkaren kan till och med

skadas.

• Efter anslutningarna skall du dra lätt i kablarna för att

kontrollera att kabeländarna sitter fast ordentligt i

terminalerna. Slarviga anslutningar kan leda till störningar och

ljudavbrott.

• Om du använder ett högtalarpar anslutet till en förstärkare,

kommer du inte att få normal stereoeffekt om polariteten (

+

 ,

–

)

för en av högtalarna (vänster eller höger) har förväxlats.

2

Sätt fast den medföljande väggmonteringsmallen på platsen

för monteringen.

• Vänster och höger väggmonteringsmall har olika utformning.

Sätt fast mallen parallell med golvet med hjälp av något

fasthållande som till exempel vanlig tejp. Kontrollera att mallen

sitter rätlinjigt i förhållande till golvet, för att undvika att montera

högtalaren skevt. Om du sätter fast mallen för nära TV-mottagaren,

kan TV-mottagaren vara i vägen vid monteringen av högtalaren.

Kontrollera att mallen och TV-mottagaren inte överlappar varandra.

• Kontrollera att den vägg du tänker att sätta upp högtalarna på

är tillräckligt stark för att bära upp dem.

• Kom ihåg att högtalarna är tunga. Felaktig montering av

högtalarna kan göra att de faller ned och orsakar materiella

skador eller personskador.

• Monteringsskruvar medföljer inte. Använd skruvar som

lämpar sig för materialet i väggen och som kan bära upp

högtalarnas tyngd.

Om du är osäker på väggens kvalitet och styrka, bör du rådfråga

en expert på sådant.

Fäste (för vägg/vänster)

Fäste (för vägg/höger)

Mall (vänster)

Mall (höger)

08_S_LX70-LR_SW.book  4 ページ  ２００７年９月１２日　水曜日　午後３時４分

English Français Deutsch Nederlands Italiano Español Português Dansk Norsk Suomi Svenska

5

Sw

3

Sätt tillfälligt fast fästet (för väggen) på den angivna platsen

på mallen.

Passa in fästet (för väggen) på den angivna platsen på mallen och

sätt tillfälligt fast det med en skruv (en skruv med 6 mm diameter

rekommenderas) vid punkt [A].

Justera in fästets fastsättningsposition, så att det är inpassat mot

mallen.

• Följande bild är ett exempel på fastsättning av det högra fästet

(för väggen).

4

Sätt fast fästet (för väggen).

Sätt fast fästet med skruvar (skruvar med 6 mm diameter

rekommenderas) på de 4 platserna [B] (rekommenderas). Drag

ordentligt fast även skruven [A] som användes för att tillfälligt sätta

fast fästet på väggen. För att undvika att högtalaren börjar svaja

eller falla ned, skall du sätta fast fästet ordentligt på flera punkter.

• Efteråt skall du ta bort mallen genom att riva längs

perforeringarna.

• Följande bild är ett exempel på hur du sätter fast fästet med

skruvar vid fem punkter: Skruvplacering [A] och de 4 hörnen vid

skruvplacering [B] (rekommenderas).

5

Sätt fast fästet (för högtalaren) på högtalaren.

Sätt fast fästet med de medföljande skruvarna (långa) i de 4

skruvhålen.

Fästena skall sättas fast åt ett visst håll. Sätt fast på rätt sätt med

hjälp av följande bild som referens.

6

Sätt fast högtalaren på fästet (för väggen).

• För att förenkla beskrivningen visar följande bild inte

högtalaren fastsatt på fästet (för högtalaren).

•

Montering av vänster högtalare

Placera den nedre högra kanten av fästet (fastsatt på högtalaren)

ovanpå styrningen för det vänstra fästet (för väggen) från en

diagonal vinkel (

).

Sätt ihop vänstersidan av de båda fästena så att de blir vågräta med

varandra (

).

Flytta en aning åt höger och skjut nedåt tills det tar stopp, medan

du håller den högra utskjutande delen inpassad i spåret i fästet (för

väggen) (

).

•

Montering av höger högtalare

Placera den nedre vänstra kanten av fästet (fastsatt på högtalaren)

ovanpå styrningen för det högra fästet (för väggen) från en diagonal

vinkel (

).

Sätt ihop högersidan av de båda fästena så att de blir vågräta med

varandra (

).

Flytta en aning åt vänster och skjut nedåt tills det tar stopp, medan

du håller den vänstra utskjutande delen inpassad i spåret i fästet

(för väggen) (

).

[A]

[B]

[B]

Översida

Högtalarens baksida

Undersida

Styrning

1

2

3

Styrning

1

2

3

08_S_LX70-LR_SW.book  5 ページ  ２００７年９月１２日　水曜日　午後３時４分

6

Sw

7

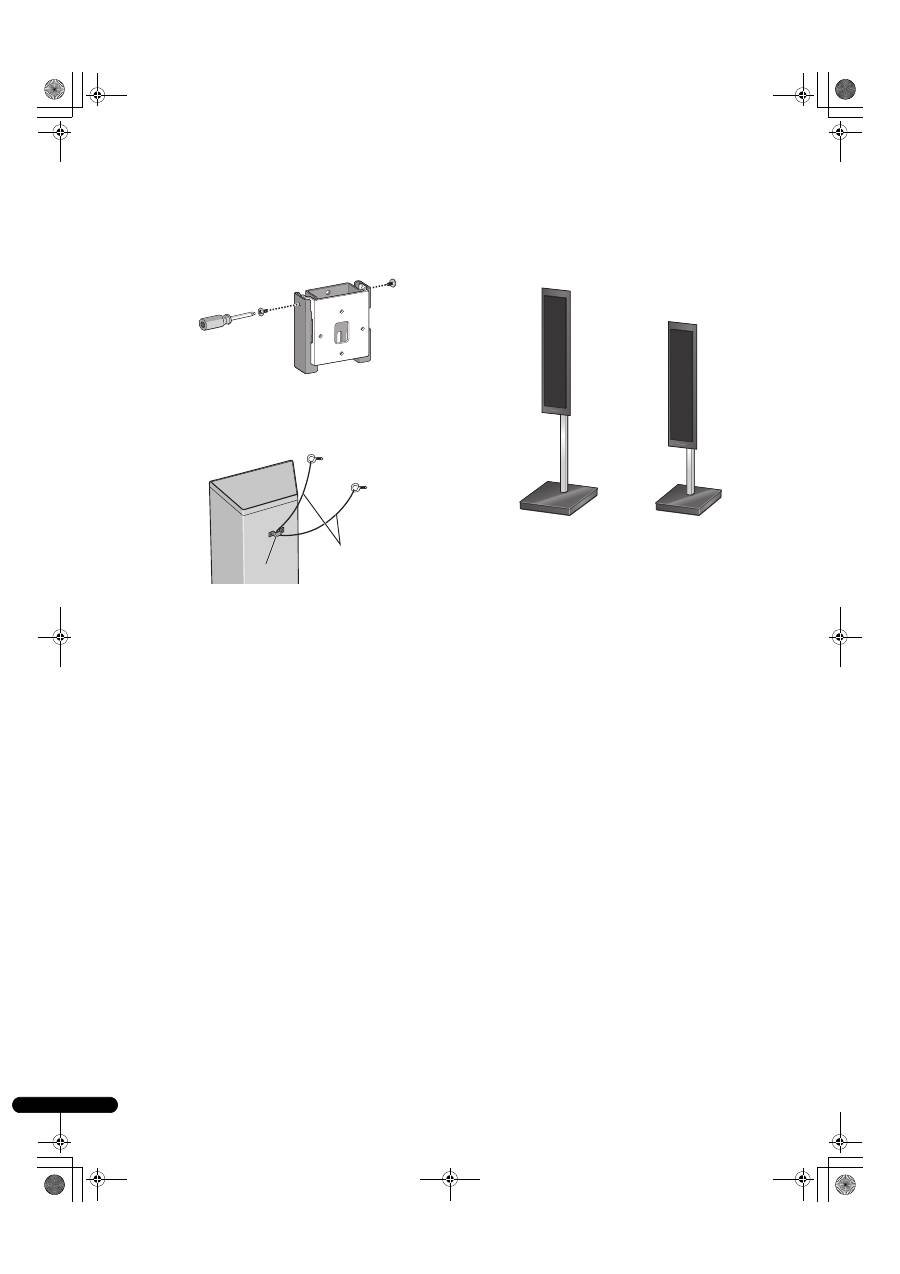

Sätt ihop de båda fästena med skruvar.

Sätt ihop fästena med varandra genom att använda de medföljande

skruvarna (korta) vid de skruvhål som finns vid överdelen av vänster

och höger sida av fästena.

Om du inte kan låsa fast båda sidorna (om det till exempel inte

finns plats att använda en skruvmejsel), skall du försäkra dig om att

ena sidan är fastlåst ordentligt med en skruv.

8

Lås fast högtalaren i väggen med en vajer.

Skruva fast två tavelkrokar eller liknande i väggen bakom

högtalaren. Drag en tjock vajer (medföljer inte) över tavelkrokarna

och genom metallhaken så att högtalaren stabiliseras (var noga

med att kontrollera att krokarna kan bära högtalarens vikt).

• Sätt inte fast metallhaken direkt i väggen. Den skall endast

användas i kombination med en förstärkt vajer för att förhindra

att högtalaren faller ned.

Användning av högtalarstativ som säljes separat

Dessa högtalare kan placeras på golvet genom att du använder

högtalarstativet CP-LX70 (golvstativ). De kan också placeras på

hyllor genom att du använder högtalarstativet CP-LX70TS

(bordsstativ).

För ytterligare upplysningar om fastsättningen hänvisas till

bruksanvisningen för CP-LX70 eller CP-LX70TS.

Metallhake

Tillräckligt tjock vajer

(medföljer inte)

När CP-LX70 används

När CP-LX70TS används
