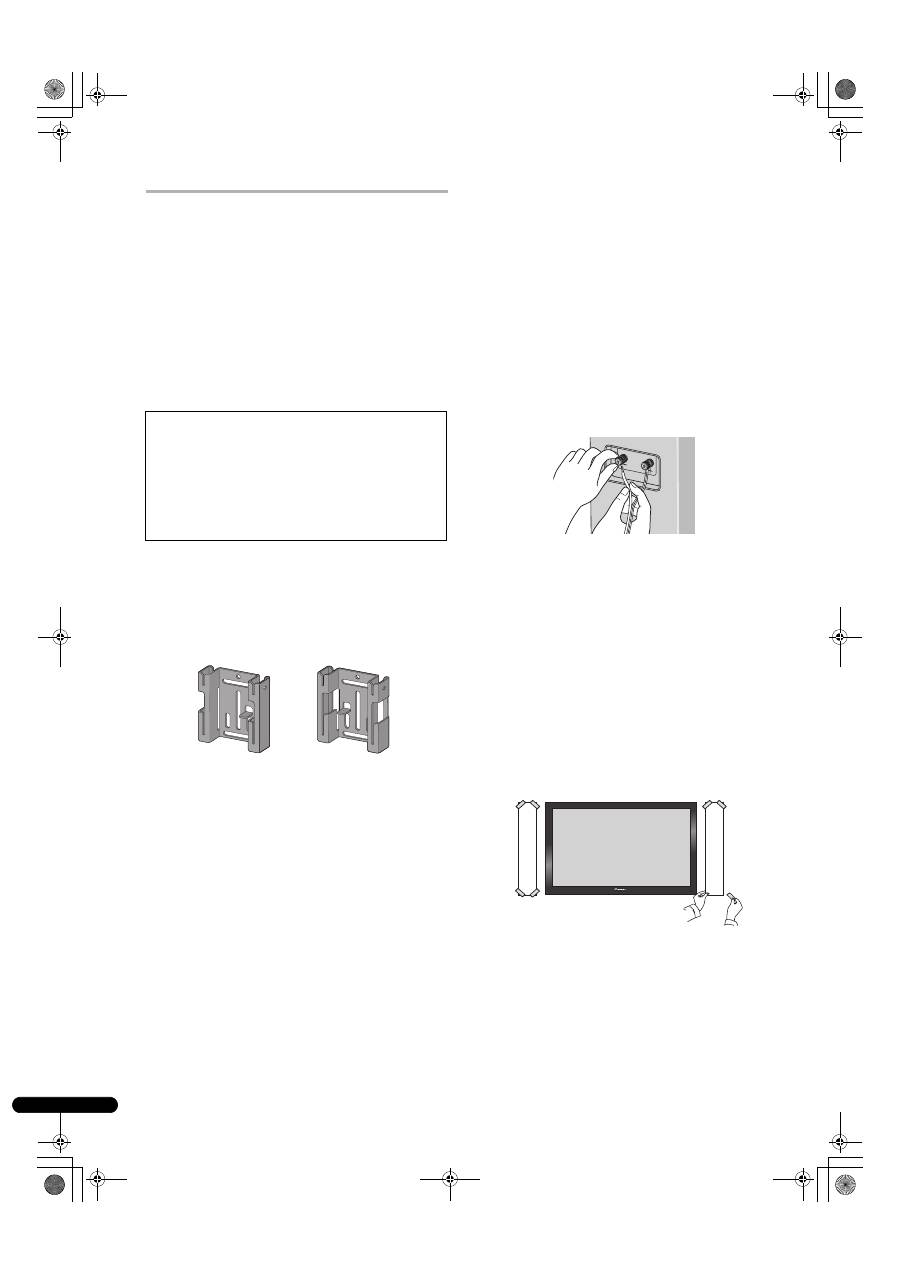

Kaiuttimien asennus

Tätä kaiutinjärjestelmää ei voi sijoittaa suoraan lattialle tai hyllylle.

Kiinnitä se aina seinälle käyttämällä varusteisiin kuuluvia

kiinnikkeitä tai käytä kaiutintelinettä CP-LX70 (lattiateline)

(myydään erikseen) tai CP-LX70TS (pöytäteline) (myydään

erikseen), jos kaiutin asetetaan lattialle tai hyllylle.

• Tämä kaiutinjärjestelmä on magneettisesti eristetty.

Asennuspaikasta riippuen värihäiriöitä saattaa kuitenkin

esiintyä, jos kaiutinjärjestelmä asennetaan erittäin lähelle

televisiovastaanottimen kuvaruutua.  Jos näin käy, katkaise

televisiovastaanottimen virtakytkin asentoon OFF ja kytke se

sitten uudelleen asentoon ON 15-30minuutin kuluttua. Jos

ongelma ei korjaannu, sijoita kaiutinjärjestelmä kauemmas

televisiovastaanottimesta.

Asennus seinälle

Kun asennuspaikka on valittu (esimerkiksi paikka seinältä TV:n

vasemmalla ja oikealla puolella), kiinnitä kaiuttimet suorittamalla

seuraavat toimenpiteet.

Varusteisiin kuuluu kahdenlaisia kiinnikkeitä (kaiuttimille). Kun

kaiuttimia käytetään yhdessä Pioneerin plasmatelevision kanssa,

käytä L-tyyppisiä kiinnikkeitä. Kun kaiuttimet asennetaan seinää

vasten, käytä S-tyyppisiä kiinnikkeitä.

Vasen ja oikea seinäkiinnike ovat muodoltaan erilaiset. Asenna

kiinnikkeet niin, että vasen ja oikea kiinnike tulevat oikein.

1

Liitä kaiutinjohdot.

• Kaiutinjohdot eivät kuulu tämän kaiutinjärjestelmän

varusteisiin.

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen

tapahtuvaa liittämistä varten. Ota seuraavat seikat huomioon, kun

valitset kaiutinjohtoja, jotta kaiuttimet toimisivat parhaalla

mahdollisella tavalla:

• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä

johdot mahdollisimman lyhyinä.

• Jos vasemmalle ja oikealle kaiuttimelle tarvittavan johdon

pituus on erilainen, käytä samanpituista johtoa valiten johto

pitemmän mukaan.

• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä

mielessäsi, kun valitset johtoa.

• Kontaktivastuksen vähentämiseksi kaiuttimien ja vahvistimen

liitäntöjen liitännät on tehtävä mahdollisimman lujiksi.

Kun kaiuttimet asennetaan seinälle kiinnikkeitä käyttämällä, liitä

kaiutinjohdot ennen kuin kaiuttimet kiinnitetään kiinnikkeisiin.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät

koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen

kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa

toimimasta ja vahingoittuu.

• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä,

että johtojen päät on kiinnitetty lujasti liittimiin. Huonot

liitännät aiheuttavat kohinaa ja katkoja ääneen.

• Kun käytetään vahvistimeen liitettyjä kaiuttimia, normaalia

stereotehostetta ei saada, jos toisen kaiuttimen (vasemman tai

oikean) napaisuus (

+

,

–

) on käänteinen.

2

Kiinnitä varusteisiin kuuluva asennuskaavain

asennuspaikkaan.

• Vasen ja oikea asennuskaavain ovat muodoltaan erilaiset.

Kiinnitä kaavain suoraan esim. teipillä. Varmista, että kaavain on

suorassa, jotta kaiuttimet eivät tule vinoon. Kaavaimen

kiinnittäminen liian lähelle TV-vastaanotinta saattaa aiheuttaa sen,

että TV on kaiuttimen tiellä asennettaessa. Varmista, että kaavain ja

TV eivät kosketa toisiaan.

• Varmista, että seinä, jolle kaiuttimet aiotaan asentaa, on

riittävän vahva.

• Muista, että kaiutinjärjestelmä on painava. Kaiuttimien

virheellinen asennus saattaa aiheuttaa sen, että ne putoavat

ja vahingoittavat lähellä olevia.

• Asennusruuvit eivät kuulu varusteisiin. Käytä

seinämateriaalille ja kaiuttimen painolle sopivia ruuveja.

Jos et tiedä onko seinä tarpeeksi vahva kannattamaan

kaiuttimien painon, kysy neuvoa ammattihenkilöltä.

Kiinnike (seinälle/vasen)

Kiinnike (seinälle/oikea)

Kaavain (vasen)

Kaavan (oikea)

11_S_LX70-LR_FI.book  4 ページ  ２００７年９月１２日　水曜日　午後３時７分

English Français Deutsch Nederlands Italiano Español Português Dansk Norsk Suomi Svenska

5

Fi

3

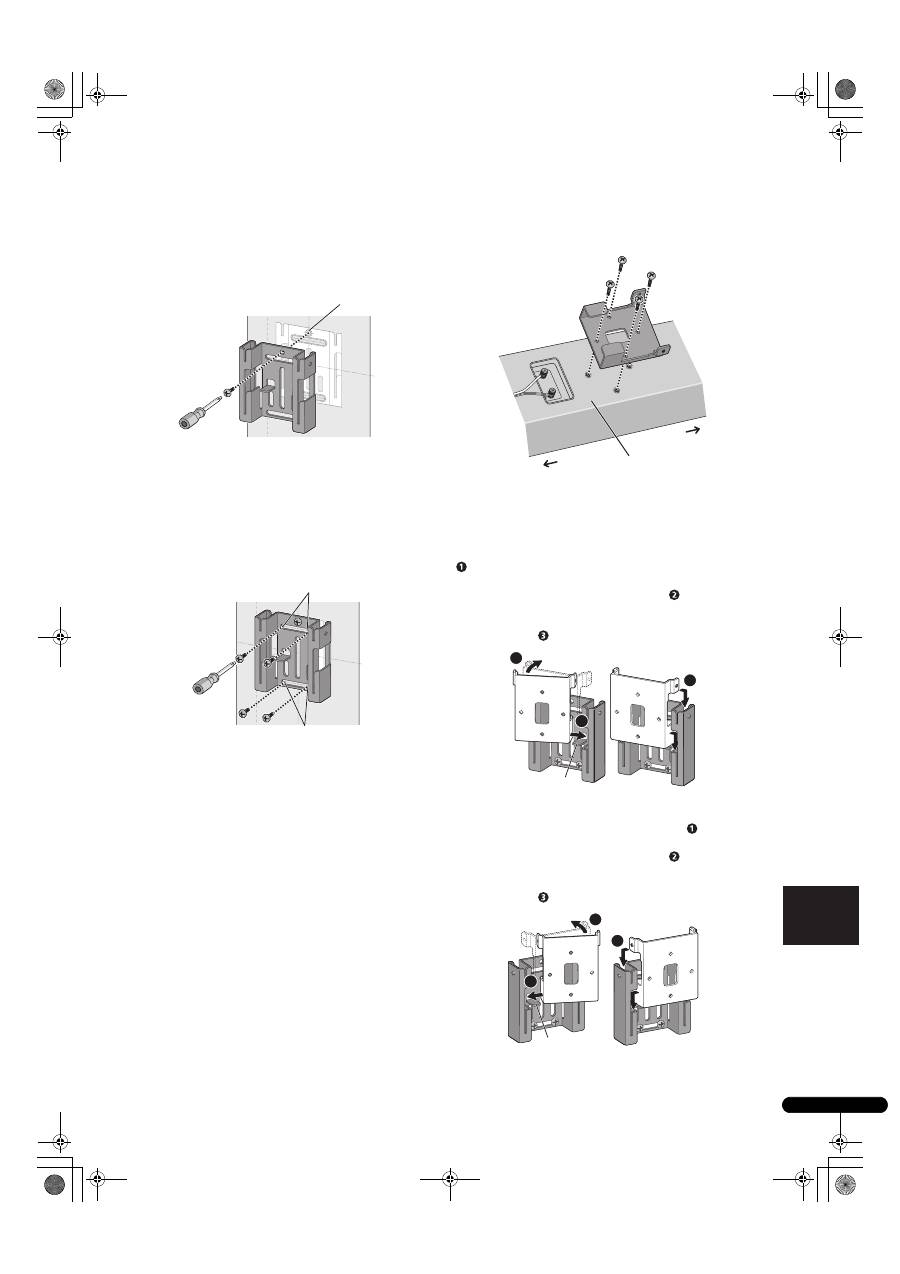

Kiinnitä tilapäisesti kiinnike (seinäkiinnike) merkittyyn

paikkaan kaavaimessa.

Sovita kiinnike (seinäkiinnike) merkittyyn paikkaan kaavaimessa ja

kiinnitä tilapäisesti ruuvilla (suositellaan halkaisijaltaan 6 mm

ruuveja) paikkaan  [A].

Säädä kiinnikkeen kiinnitysosa niin, että se on kaavaimen kohdalla.

• Seuraavassa kuvassa on esimerkki oikean kiinnikkeen

(seinälle) kiinnittämisestä.

4

Kiinnitä kiinnike (seinälle).

Kiinnitä kiinnike ruuveilla ( suositellaan halkaisijaltaan 6 mm

ruuveja) 4 paikkaan [B] (suositus). Kiristä myös lujasti ruuvi [A], jota

käytettiin kiinnikkeen tilapäiseen seinälle kiinnittämiseen. Jotta

kaiutin ei heilu eikä putoa, kiinnitä kiinnike lujasti useammasta

paikasta.

• Ota sitten kaavain pois repimällä rei'itystä pitkin.

• Seuraavassa kuvassa on esimerkki kiinnikkeen kiinnittämisestä

ruuveilla viidestä kohdasta: Ruuvipaikka [A] ja ruuvipaikan 4

kulmaa [B] (suositus).

5

Kiinnitä kiinnike (kaiuttimelle) kaiuttimeen.

Kiinnitä kiinnike varusteisiin kuuluvilla ruuveilla (pitkä) 4

ruuvipaikassa.

Kiinnike on suunniteltu asennettavaksi vain tiettyyn suuntaan.

Kiinnitä se oikein seuraavien ohjeiden mukaisesti.

6

Kiinnitä kaiutin kiinnikkeeseen (seinälle).

• Seuraavassa kuvassa ei näytetä kiinnikkeeseen (kaiuttimelle)

kiinnitettyä kaiutinta selostustarkoitusten vuoksi.

•

Vasemman kaiuttimen asennus

Aseta kiinnikkeen (kiinnitetty kaiuttimeen) oikea alareuna

vasemman kiinnikkeen (seinälle) yläohjaimeen viistokulmasta

(

).

Vie kummankin kiinnikkeen vasen puoli yhteen niin, että se ovat

horisontaalisessa asennossa toisiinsa nähden (

).

Siirrä hieman oikealle ja alas, kunnes se pysähtyy, asettamalla

samalla oikealla esiintyöntyvän osan vasemman kiinnikkeen

(seinälle)  vakoon (

).

•

Oikean kaiuttimen asennus

Aseta kiinnikkeen (kiinnitetty kaiuttimeen) vasen alareuna oikean

kiinnikkeen (seinälle) yläohjaimeen viistokulmasta (

).

Vie kummankin kiinnikkeen oikea puoli yhteen niin, että se ovat

horisontaalisessa asennossa toisiinsa nähden (

).

Siirrä hieman vasemmalle ja alas, kunnes se pysähtyy, asettamalla

samalla vasemmalla esiintyöntyvän osan oikean kiinnikkeen

(seinälle)  vakoon (

).

[A]

[B]

[B]

Ylös

Kaiuttimen takaosa

Alas

Opas

1

2

3

Opas

1

2

3

11_S_LX70-LR_FI.book  5 ページ  ２００７年９月１２日　水曜日　午後３時７分

6

Fi

7

Kiinnitä kiinnikkeet yhteen ruuveilla.

Kiinnitä kiinnikkeet yhteen varusteisiin kuuluvilla ruuveilla (lyhyet)

kiinnikkeiden oikean ja vasemman puolen päällä olevista

ruuviaukoista.

Jos et voi kiinnittää kumpaakin puolta (esim. ei ole tilaa käyttää

ruuviavainta), varmista, että toinen puoli kiinnitetään ruuvilla.

8

Kiinnitä kaiutin seinään johdolla.

Ruuvaa kaksi taulukoukkua tms. seinälle kaiuttimen taakse. Kuljeta

paksu johto (ei kuulu varusteisiin) koukkujen ja metallikiinnikkeen

ympäri niin, että kaiutin on vakaa (testaa, että johto kestää

kaiuttimen painon).

• Älä kiinnitä metallikiinnikettä suoraan seinään. Sitä tulee

käyttää vain vahvikejohdon kanssa estämään kaiuttimen

kaatuminen.

Erikseen myytävien telineiden käyttö

Tätä kaiutinjärjestelmä voidaan sijoittaa lattialle käyttämällä

kaiutintelinettä CP-LX70 (lattiateline). Ne voidaan sijoittaa myös

hyllylle käyttämällä kaiutintelinettä CP-LX70TS (pöytäteline).

Katso lisätietoja kiinnittämisestä mallin CP-LX70 tai CP-LX70TS

käyttöohjeista.

Metallikiinnike

Riittävän paksu johto

(ei kuulu varusteisiin)

Käytettäessä mallia CP-LX70

Käytettäessä mallia CP-LX70TS
