Pioneer S-LX70-LR: Installatie van de luidsprekers

4

Du

Installatie van de luidsprekers

Deze luidsprekers kunnen niet rechtstreeks op een vloer of plank

worden gezet. Bevestig de luidsprekers altijd met de bijgeleverde

beugels aan een muur of wand of gebruik de luidsprekerstandaard

CP-LX70 (vloerstandaard) of CP-LX70TS (tafelstandaard) wanneer u

de luidspreker op de vloer of op een plank zet.

• Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk

van de opstelling kan het echter toch voorkomen dat

kleurvervorming optreedt wanneer de luidsprekers te dicht bij

het scherm van een televisietoestel staan.  Als dit gebeurt,

schakelt u de televisie uit en dan na 15 tot 30 minuten weer in.

Als het probleem hierdoor niet wordt verholpen, moet u de

luidsprekers verder van de televisie vandaan plaatsen.

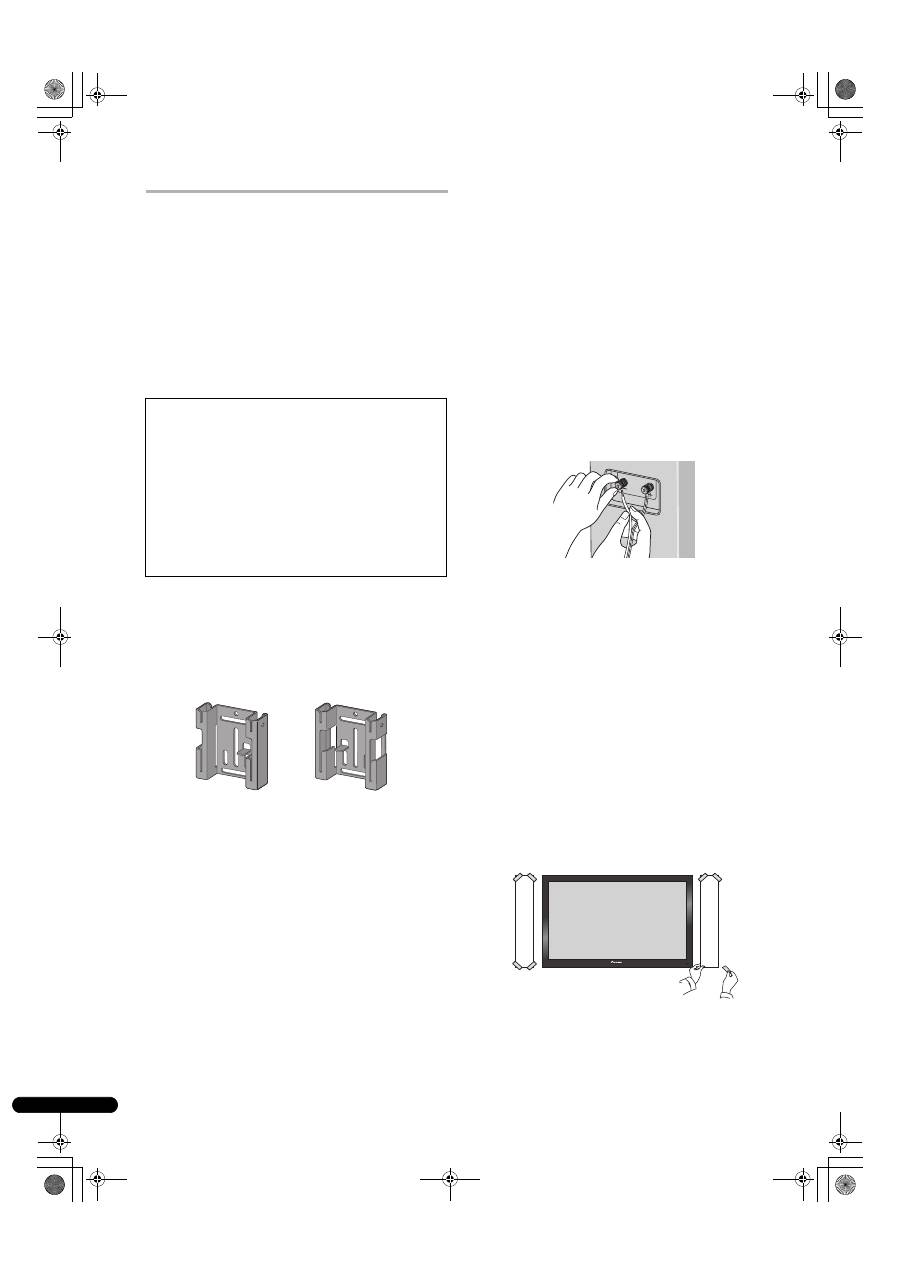

Aan de muur bevestigen

Nadat u de plaats voor de luidsprekers hebt bepaald (zoals de

afstand links en rechts tot de televisie), volgt u de onderstaande

aanwijzingen om de luidsprekers te bevestigen.

Er zijn twee typen beugels (voor de luidsprekers) bijgeleverd. Bij

gebruik met een Pioneer plasmatelevisie moet u de L-type beugels

gebruiken. Om de luidsprekers op de muur te laten aansluiten,

gebruikt u de S-type beugels.

De linker en rechter muurbeugel hebben een verschillende vorm.

Zorg dat u de juiste beugel aan elke kant gebruikt.

1

Sluit de luidsprekerkabels aan.

• Er zijn geen luidsprekerkabels bijgeleverd.

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor

aansluiting op een versterker. Neem de volgende punten in acht bij

het uitkiezen van de luidsprekerkabels zodat een optimale prestatie

van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd

de kabels zo kort mogelijk.

• Als de lengte van de kabels die vereist is voor de linker en

rechter luidspreker verschillend is, gebruik dan toch kabels van

dezelfde lengte, gebaseerd op de langste kabel u nodig hebt.

• Kabels hebben verschillende eigenschappen. Houd hiermee

rekening wanneer u een willekeurige kabel gebruikt.

• De verbindingen bij de aansluitingen van de luidsprekers en de

versterker moeten zo zorgvuldig en stevig mogelijk worden

gemaakt, om eventuele contactweerstand tot een minimum te

beperken.

Wanneer de luidsprekers met de beugels aan de muur worden

opgehangen, moet u de luidsprekerkabels aansluiten voordat u de

luidsprekers aan de beugels bevestigt.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (

+

 ,

–

) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

2

Plak de bijgeleverde muurbevestigingsmal op de gewenste

montageplaats.

• De linker en rechter muurbevestigingsmallen hebben een

verschillende vorm.

Zorg dat de muurbevestigingsmal waterpas wordt aangebracht en

maak deze met plakband of iets dergelijks vast. Als de

muurbevestigingsmal niet horizontaal is aangebracht, zal de

luidspreker schuin komen te hangen. Wanneer u de mal te dicht bij

de televisie aanbrengt, kan de luidspreker tegen de televisie stoten.

Zorg dat er voldoende afstand is tussen de mal en de televisie.

• Controleer of de muur waaraan u de luidsprekers gaat

bevestigen sterk genoeg is om het gewicht van de

luidsprekers te dragen.

• Houd er rekening mee dat de luidsprekers zwaar zijn. Bij een

verkeerde bevestiging van de luidsprekers kunnen deze vallen

en beschadiging veroorzaken of letsel aan personen die in de

buurt zijn.

• Er zijn geen montageschroeven bijgeleverd. Gebruik

schroeven die geschikt zijn voor de muur en die het gewicht

van de luidspreker kunnen dragen.

Wanneer u niet zeker bent van de eigenschappen en de sterkte

van de muur, dient u voor advies contact op te nemen met een

vakman.

Beugel

(voor de muur/links)

Beugel

(voor de muur/rechts)

Mal (links)

Mal (rechts)

05_S_LX70-LR_DU.book  4 ページ  ２００７年９月１２日　水曜日　午後５時４０分

English Français Deutsch Nederlands Italiano Español Português Dansk Norsk Suomi Svenska

5

Du

3

Maak de beugel (voor de muur) op de voorgeschreven plaats

op de mal vast.

Lijn de beugel (voor de muur) uit met de voorgeschreven plaats op

de mal en maak deze dan met een schroef (aanbevolen schroef 6

mm diameter) op plaats [A] vast.

Wijzig de bevestigingspositie van de beugel totdat deze met de mal

is uitgelijnd.

• De volgende afbeelding toont een voorbeeld voor de

bevestiging van de rechter beugel (voor de muur).

4

Bevestig de beugel (voor de muur).

Bevestig de beugel met schroeven (aanbevolen schroeven 6 mm

diameter) op de 4 plaatsen [B] (aanbevolen). Draai tevens de

schroef [A] vast die gebruikt werd om de beugel tijdelijk aan de

muur te bevestigen. Om te voorkomen dat de luidspreker gaat

bewegen en valt, moet u de beugel stevig op de voorgeschreven

plaatsen vastmaken.

• Naderhand kunt u de mal verwijderen door deze langs de

perforatie af te scheuren.

• De volgende afbeelding toont een voorbeeld van het bevestigen

van de beugel met schroeven op vijf plaatsen: De schroef in het

midden [A] en de  4 schroeven op de hoeken [B] (aanbevolen).

5

Bevestig de beugel (voor de luidspreker) aan de luidspreker.

Bevestig de beugel met de bijgeleverde schroeven (lang) bij de 4

schroefgaten.

De beugel kan slechts op een manier worden bevestigd. Bevestig

de beugel zoals aangegeven in de onderstaande afbeelding.

6

Bevestig de luidspreker aan de beugel (voor de muur).

• In de hierna volgende afbeeldingen wordt de beugel (voor de

luidsprekers) niet getoond met de luidspreker eraan bevestigd.

Dit is gedaan voor de duidelijkheid.

•

Monteren van de linker luidspreker

Plaats de rechter onderrand van de beugel (bevestigd aan de

luidspreker) onder een schuine hoek op de bovenkant van de

geleider van de linker beugel (voor de muur) (

).

Breng de linkerkant van beide beugels bij elkaar zodat ze

horizontaal ten opzichte van elkaar lopen (

).

Schuif de beugel dan een stukje naar rechts en daarna naar

beneden totdat deze stopt, terwijl u het rechter uitstekende

gedeelte uitlijnt met de groef in de linker beugel (voor de muur)

(

).

•

Monteren van de rechter luidspreker

Plaats de linker onderrand van de beugel (bevestigd aan de

luidspreker) onder een schuine hoek op de bovenkant van de

geleider van de rechter beugel (voor de muur) (

).

Breng de rechterkant van beide beugels bij elkaar zodat ze

horizontaal ten opzichte van elkaar lopen (

).

Schuif de beugel dan een stukje naar links en daarna naar beneden

totdat deze stopt, terwijl u het linker uitstekende gedeelte uitlijnt

met de groef in de rechter beugel (voor de muur) (

).

[A]

[B]

[B]

Bovenkant

Achterkant van de

luidspreker

Onderkant

Geleider

1

2

3

Geleider

1

2

3

05_S_LX70-LR_DU.book  5 ページ  ２００７年９月１２日　水曜日　午後５時４０分

6

Du

7

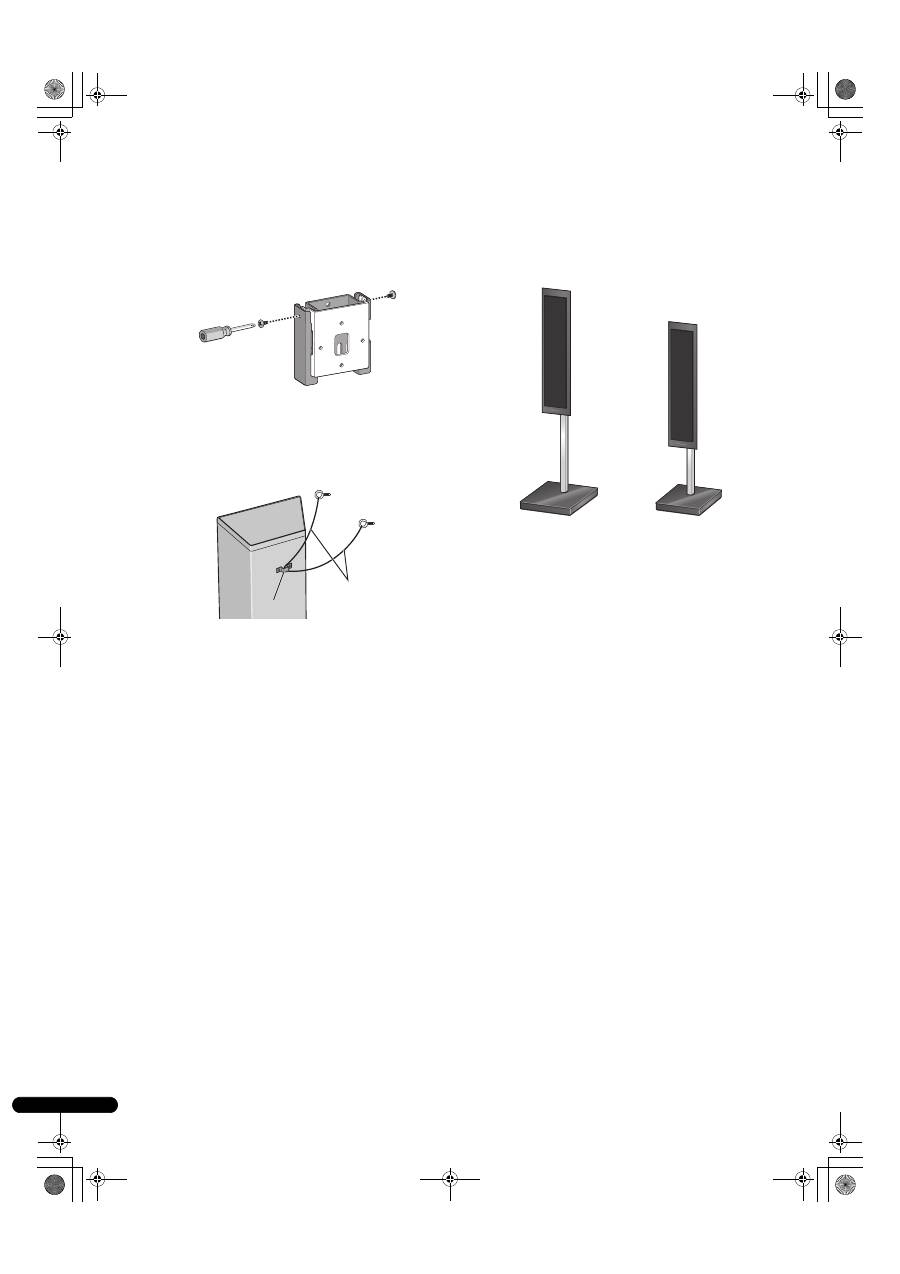

Maak de beugels met schroeven aan elkaar vast.

Maak de beugels met behulp van de bijgeleverde schroeven (kort)

aan elkaar vast bij de schroefgaten die boven in de linker en rechter

zijkant van de beugels zijn.

Als u beide kanten niet stevig kunt bevestigen (omdat er

bijvoorbeeld niet voldoende plaats is om de schroevendraaier te

gebruiken), moet u ervoor zorgen dat tenmiste een kant stevig met

een schroef is vastgemaakt.

8

Maak de luidspreker met een stuk stevige draad aan de muur

vast.

Schroef twee schilderijhaken of iets dergelijks in de muur achter de

luidspreker. Bevestig een stuk stevige draad (niet bijgeleverd) aan

de haken en door het metalen beugeltje zodat de luidspreker stabiel

hangt (controleer of de draad het gewicht van de luidspreker kan

dragen).

• Bevestig het metalen beugeltje niet rechtstreeks aan de muur.

Het beugeltje mag alleen samen met een stevige draad worden

gebruikt. Dit om te voorkomen dat de luidspreker toch nog valt.

Gebruik van de los verkrijgbare standaards

U kunt de luidsprekers ook op de vloer plaatsen met behulp van de

CP-LX70 luidsprekerstandaard (vloerstandaard). Bovendien kunt u

de luidsprekers op een plank zetten met behulp van de CP-LX70TS

luidsprekerstandaard (tafelstandaard).

Raadpleeg de handleiding van de CP-LX70 of CP-LX70TS voor

verdere informatie over de bevestiging.

Metalen beugel

Stevige draad

(niet bijgeleverd)

Bij gebruik van de CP-LX70

Bij gebruik van de CP-LX70TS
