Pioneer S-LX70-LR: Frontverkleidung des Lautsprechersystems

4

Ge

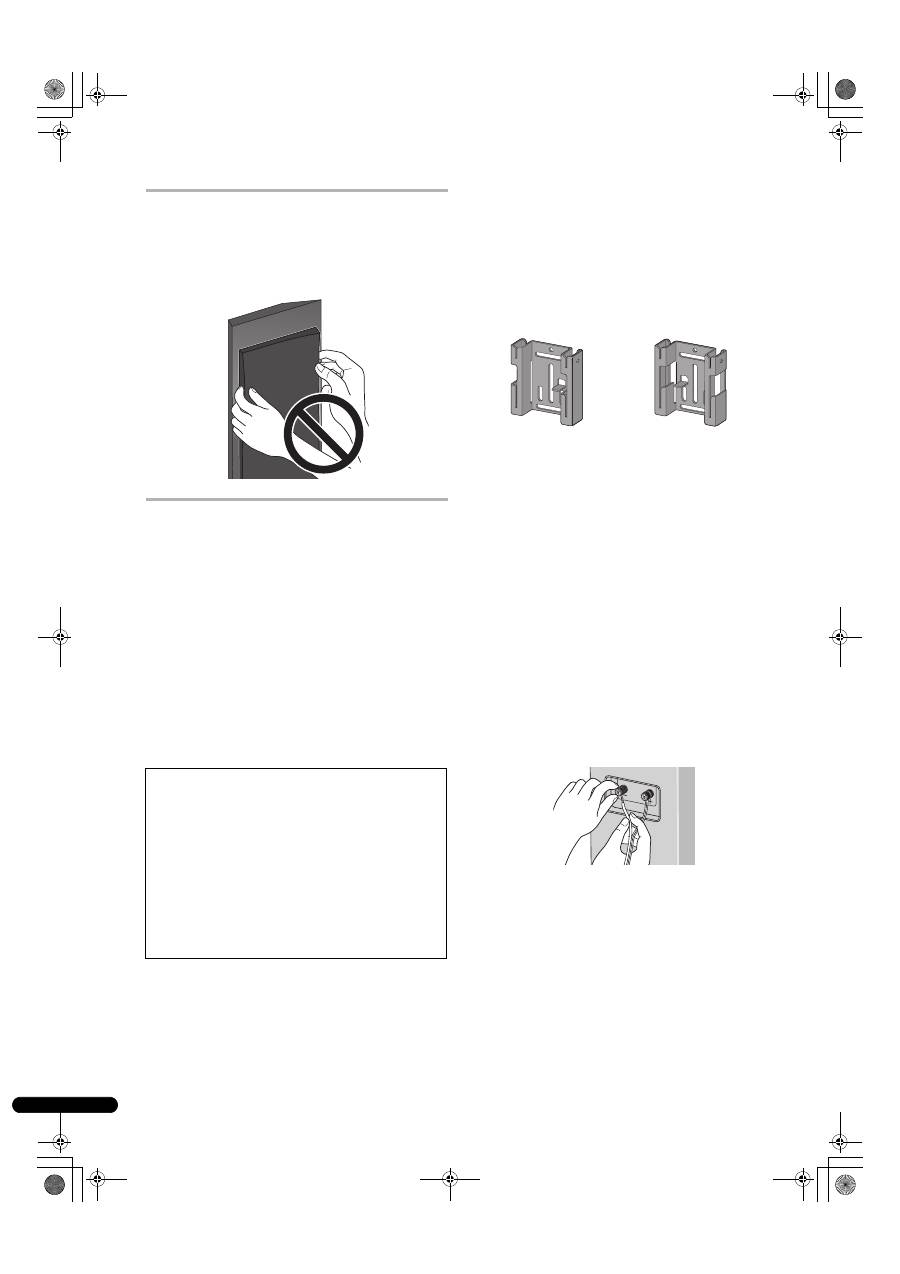

Frontverkleidung des  Lautsprechersystems

Die Frontverkleidung dieses Lautsprechersystems kann nicht

abgenommen werden. Bitte versuchen Sie auf keinen Fall, die

Frontverkleidung gewaltsam vom Lautsprecher zu entfernen, da sie

dadurch beschädigt werden könnte.

Montieren der Lautsprecher

Dieses Lautsprechersystem kann nicht direkt auf dem Boden oder

auf Regalen aufgestellt werden. Verwenden Sie entweder die

mitgelieferten Halterungen, um die Lautsprecher an einer Wand zu

befestigen, oder den Lautsprecherständer CP-LX70 (Bodenständer)

(separat erhältlich) oder CP-LX70TS (Tischständer) (separat

erhältlich), um die Lautsprecher auf dem Boden oder einem Regal

aufzustellen.

• Dieses Lautsprechersystem ist mit einer magnetischen

Abschirmung ausgestattet. Je nach Aufstellungsort kann es

jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser

Lautsprecher in unmittelbarer Nähe eines Fernsehgerätes

platziert wird. In einem solchen Fall schalten Sie das

Fernsehgerät aus, warten Sie etwa 15 bis 30 Minuten lang, und

schalten Sie es dann erneut ein Falls sich die Störung auf diese

Weise nicht beseitigen lässt, stellen Sie das

Lautsprechersystem in einem größeren Abstand vom

Fernsehgerät auf.

Wandmontage

Nachdem Sie den Montageort ermittelt haben (z.B. eine Stelle an

der Wand links und rechts neben dem Fernsehgerät), montieren

Sie die Lautsprecher anhand des nachstehend beschriebenen

Verfahrens.

Zwei Ausführungen von Halterungen (für Lautsprecher) gehören

zum Lieferumfang. Verwenden Sie die großen Halterungen, um die

Lautsprecher neben einem Plasma-Fernseher von Pioneer zu

montieren. Verwenden Sie die kleinen Halterungen, um die

Lautsprecher bündig an der Wand zu montieren.

Die linke und die rechte Wandhalterung besitzen jeweils eine

unterschiedliche Ausführung.  Achten Sie darauf, diese

Halterungen jeweils auf der richtigen Seite zu montieren.

1

Schließen Sie die Lautsprecherkabel an.

• Lautsprecherkabel gehören nicht zum Lieferumfang dieses

Lautsprechersystems.

Lautsprecherkabel für den Anschluss an einen Verstärker gehören

nicht zum Lieferumfang dieses Lautsprechers. Bitte beachten Sie

die folgenden Hinweise bei der Auswahl des Lautsprecherkabels,

damit Sie die optimale Leistung von Ihrem Lautsprechersystem

erhalten:

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der

minimal erforderlichen Länge.

• Falls die für den Anschluss des linken und rechten

Lautsprechers erforderliche Länge der beiden

Lautsprecherkabel unterschiedlich ist, verwenden Sie trotzdem

zwei Kabel der gleichen (größeren) Länge.

• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie

daher stets zwei Kabel des gleichen Typs zum Herstellen eines

Anschlusses.

• Die Anschlüsse an den Lautsprecherklemmen an

Lautsprechern und Verstärker sollten so fest wie möglich

hergestellt werden, um den Kontaktwiderstand zu reduzieren.

Wenn die Lautsprecher mit den Halterungen an einer Wand

montiert werden sollen, schließen Sie die Lautsprecherkabel an,

bevor Sie die Halterungen an den Lautsprechern befestigen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte

fest in den Klemmen sitzen.  Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Wenn ein Paar Lautsprecher an einen Verstärker

angeschlossen ist, wird der normale Stereoeffekt nicht erzielt,

falls die Polarität (

+

 ,

–

) eines der beiden Lautsprecher (links

oder rechts) vertauscht ist.

• Vergewissern Sie sich, dass die zur Montage der

Lautsprecher vorgesehene Wand ein ausreichendes

Tragvermögen besitzt.

• Bitte beachten Sie, dass das Lautsprechersystem schwer ist.

Bei unsachgemäßer Montage besteht die Gefahr, dass die

Lautsprecher herunterfallen, Verletzungen verursachen und

beschädigt werden.

• Wandmontageschrauben gehören nicht zum Lieferumfang.

Verwenden Sie Schrauben, die für den Werkstoff der Wand

geeignet sind und das Gewicht des Lautsprechers tragen

können.

Falls Sie sich über die Eigenschaften und das Tragvermögen der

zur Montage vorgesehenen Wand im Unklaren sind, lassen Sie

sich bitte von einem Fachmann beraten.

Halterung (fur Wand/links)

Halterung (fur Wand/rechts)

03_S_LX70-LR_GE.book  4 ページ  ２００７年９月１２日　水曜日　午後３時１分

English Français Deutsch Nederlands Italiano Svenska Español Português

5

Ge

2

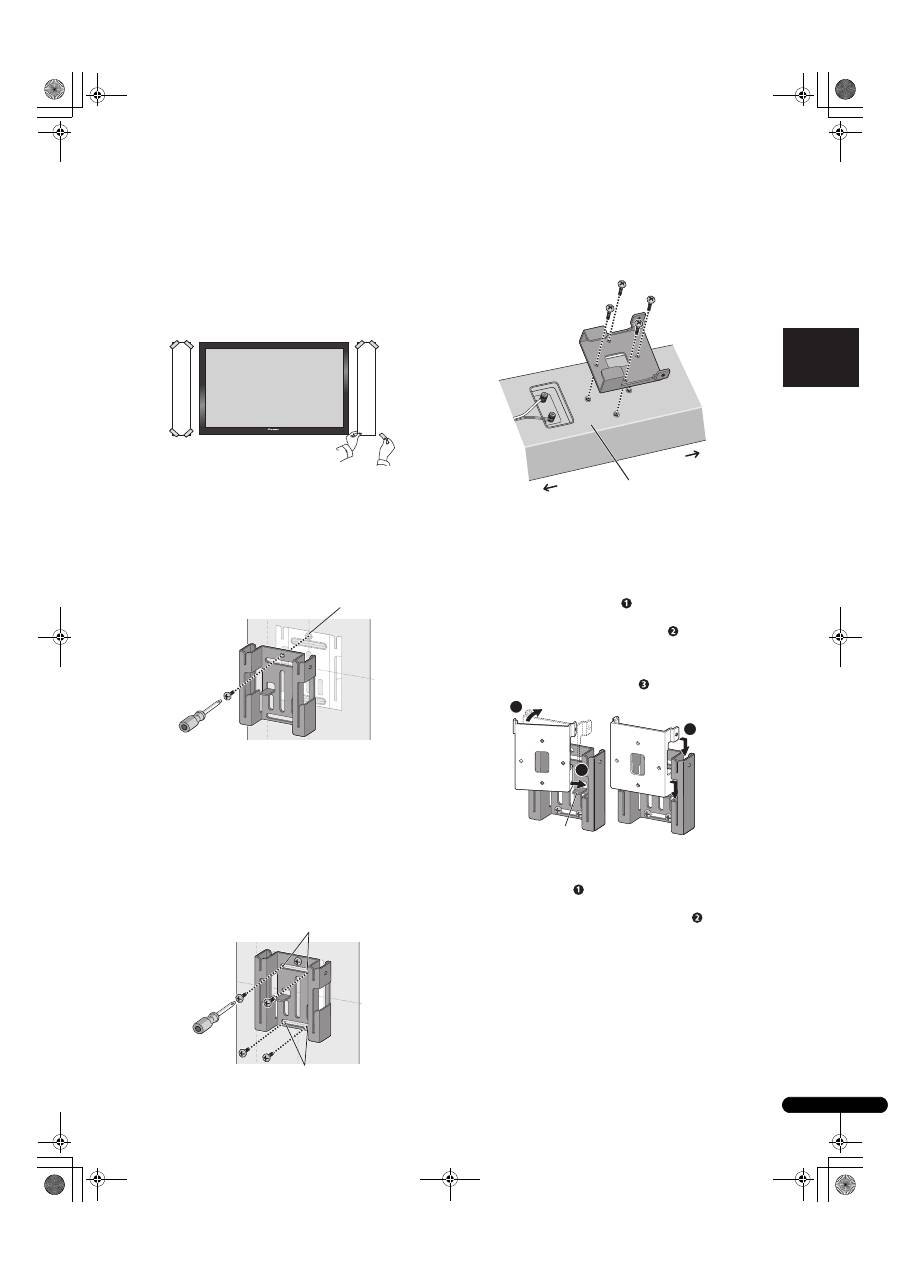

Kleben Sie die mitgelieferte Wandmontageschablone an die

zur Montage vorgesehene Stelle.

• Die linke und die rechte Wandmontageschablone besitzen

jeweils eine unterschiedliche Form.

Befestigen Sie die Schablone mit Klebestreifen usw. lotrecht zum

Boden. Vergewissern Sie sich, dass die Schablone gerade

ausgerichtet ist, um eine schiefe Montage des Lautsprechers zu

vermeiden. Wird die Schablone zu nah am Fernsehgerät an die

Wand geklebt, kann die Montage des Lautsprechers durch das

Fernsehgerät behindert werden. Vergewissern Sie sich, dass sich

die Schablone nicht mit dem Fernsehgerät überschneidet.

3

Befestigen Sie die Halterung (für Wand) provisorisch über der

dazu in der Schablone vorgesehenen Stelle.

Richten Sie die Halterung (für Wand) auf die dazu in der Schablone

vorgesehene Stelle aus, und befestigen Sie sie provisorisch mit

einer Schraube (Empfehlung: 6 mm Durchmesser) an Stelle [A].

Justieren Sie die Befestigungsposition der Halterung, bis sie

richtig auf die Schablone ausgerichtet ist.

• Die nachstehende Abbildung zeigt das Beispiel der

Befestigung der rechten Halterung (für Wand).

4

Befestigen Sie die Halterung (für Wand).

Befestigen Sie die Halterung mit Schrauben (Empfehlung: 6 mm

Durchmesser) an den vier Stellen [B] (empfohlen). Ziehen Sie die

Schraube [A], die zur provisorischen Befestigung der Halterung an

der Wand verwendet wurde, ebenfalls fest an. Achten Sie darauf,

die Halterung fest an allen fünf Stellen zu befestigen, um zu

vermeiden, dass der Lautsprecher wacklig ist oder herunterfällt.

• Entfernen Sie dann die Schablone, indem Sie sie an den

Perforationen abreißen.

• Die nachstehende Abbildung zeigt das Beispiel einer

Befestigung der Halterung mit Schrauben an fünf Stellen: eine

Schraube an Stelle [A] und vier Schrauben an den Ecken [B]

(empfohlen).

5

Befestigen Sie die Halterung (für Lautsprecher) am

Lautsprecher.

Befestigen Sie die Halterung mit den mitgelieferten Schrauben

(lang) in den vier Schraubenbohrungen.

Die Halterungen besitzen eine bestimmte Ausrichtung, in der sie

zu befestigen sind. Befestigen Sie die richtige Halterung an jedem

Lautsprecher unter Bezugnahme auf die nachstehende Abbildung.

6

Befestigen Sie den Lautsprecher an der Halterung (für Wand).

• Zum leichteren Verständnis wird der Lautsprecher in der

nachstehenden Abbildung nicht an der Halterung (für

Lautsprecher) befestigt dargestellt.

•

Montage des linken Lautsprechers

Setzen Sie die untere rechte Kante der (am Lautsprecher

befestigten) Halterung diagonal in die Oberseite der Führung an

der linken Halterung (für Wand) ein (

).

Bringen Sie die linke Seite beider Halterungen zusammen, so dass

sie waagerecht aufeinander ausgerichtet sind (

).

Bewegen Sie die äußere Halterung geringfügig nach rechts, und

schieben Sie sie in der Führung bis zum Anschlag nach unten,

während Sie den Vorsprung auf der rechten Seite auf die Nut in der

linken Halterung (für Wand) ausrichten (

).

•

Montage des rechten Lautsprechers

Setzen Sie die untere linke Kante der (am Lautsprecher befestigten)

Halterung diagonal in die Oberseite der Führung an der rechten

Halterung (für Wand) ein (

).

Bringen Sie die rechte Seite beider Halterungen zusammen, so

dass sie waagerecht aufeinander ausgerichtet sind (

).

Schablone (links)

Schablone (rechts)

[A]

[B]

[B]

oben

Rückwand des Lautsprechers

unten

Führung

1

2

3

03_S_LX70-LR_GE.book  5 ページ  ２００７年９月１２日　水曜日　午後３時１分

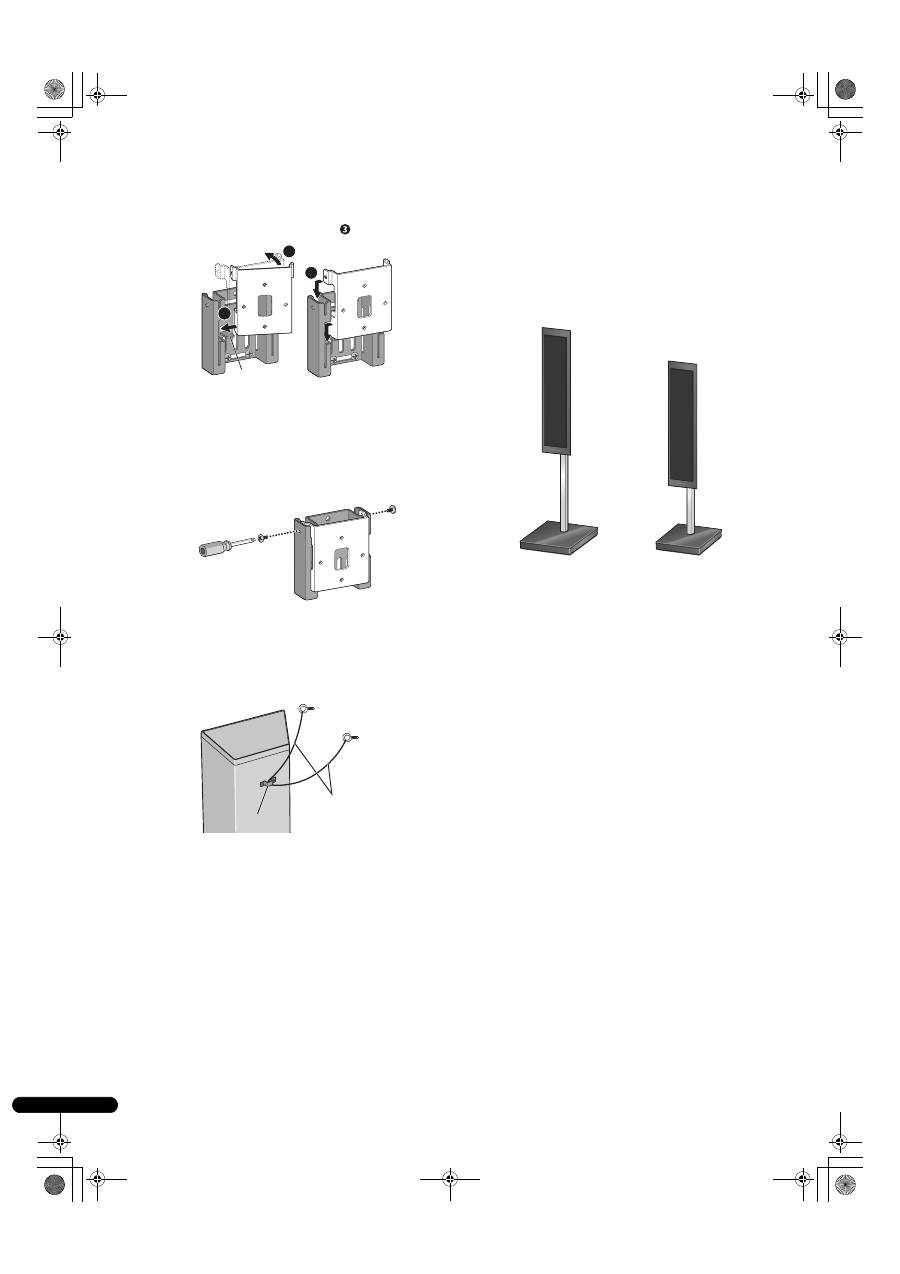

6

Ge

Bewegen Sie die äußere Halterung geringfügig nach links, und

schieben Sie sie in der Führung bis zum Anschlag nach unten,

während Sie den Vorsprung auf der linken Seite auf die Nut in der

rechten Halterung (für Wand) ausrichten (

).

7

Sichern Sie die Halterungen mit Schrauben aneinander.

Verwenden Sie die mitgelieferten Schrauben (kurz), um die beiden

Halterungen an den Schraubenbohrungen oben links und rechts

an den Seiten aneinander zu sichern.

Falls sich die Halterungen nicht auf beiden Seiten aneinander

sichern lassen (wenn z.B. auf einer Seite kein ausreichender

Freiraum zum Gebrauch eines Schraubendrehers vorhanden ist),

achten Sie darauf, die Schraube auf der anderen Seite fest

anzuziehen.

8

Sichern Sie den Lautsprecher mit einer Schnur an der Wand.

Schrauben Sie zwei Bildhaken o.Ä. in die Wand hinter dem

Lautsprecher ein. Führen Sie dann eine dicke Schnur (nicht

mitgeliefert) so durch die Haken und die Metallklaue, dass der

Lautsprecher stabilisiert ist (vergewissern Sie sich vorher, dass das

Tragvermögen der Haken für das Gewicht des Lautsprechers

ausreicht).

• Befestigen Sie die Metallklaue nicht direkt an der Wand. Sie ist

ausschließlich zum gemeinsamen Gebrauch mit einer

verstärkten Schnur vorgesehen, um ein Herunterfallen des

Lautsprechers zu verhindern.

Verwendung der separat erhältlichen

Lautsprecherständer

Dieses Lautsprechersystem kann unter Verwendung des

Lautsprecherständers CP-LX70 (Bodenständer) auf dem Fußboden

aufgestellt werden. Die Lautsprecher können auch auf einem Regal

aufgestellt werden, wozu der Lautsprecherständer CP-LX70TS

(Tischständer) verwendet wird.

Detaillierte Anweisungen zur Befestigung der Lautsprecher an den

Ständern finden Sie in der Bedienungsanleitung des CP-LX70 bzw.

CP-LX70TS.

Führung

1

2

3

Metallarretierung

ausreichend starke

Schnur (nicht mitgeliefert)

Bei Verwendung des CP-LX70

Bei Verwendung des CP-LX70TS
