Pioneer S-LX70-LR: Instalación de los altavoces

4

Sp

Instalación de los altavoces

Este sistema de altavoces no puede ponerse directamente sobre la

superficie del suelo ni en estantes. Fíjelos siempre a una pared

empleando las ménsulas suministradas, o emplee el soporte de

altavoz CP-LX70 (soporte para el suelo) (vendido por separado) o el

CP-LX70TS (soporte para mesa) (vendido por separado) para

colocarlos en el piso o en estantes.

• El sistema del altavoces tiene protección magnética. Sin

embargo, dependiendo del lugar de instalación, pueden

producirse distorsiones de color en la pantalla del televisor si

los sistemas de altavoces están cerca de él.  Cuando suceda

esto, ponga en OFF el interruptor de alimentación del televisor,

y después otra vez en ON tras 15 a 30 minutos. Si el problema

persiste, coloque el sistema de altavoces alejado del televisor.

Montaje en la pared

Una vez haya decidido el lugar de instalación (como pueda ser el

espacio de la pared de la izquierda y derecha del televisor), monte

los altavoces siguiendo los procedimientos siguientes.

Se suministran dos tipos de ménsulas (para los altavoces). Cuando

se empleen junto a un televisor de plasma Pioneer, emplee las

ménsulas del tipo L. Cuando se monten empotrados en la pared,

emplee las ménsulas del tipo S.

Las ménsulas izquierda y derecha para la pared tienen una forma

distinta. Asegúrese de instalar la ménsula correcta en cada lado.

1

Conecte los cables de los altavoces.

• Los cables de los altavoces no se suministran con este sistema

de altavoces.

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador. Tenga en cuenta los factores

siguientes cuando seleccione los cables de altavoz para

aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud

necesaria.

• Si la longitud necesaria para los cables izquierdo y derecho es

distinta, emplee cables de la misma longitud, aplicando la

distancia más larga.

• Los cables tienen características distintas. Recuerde lo

siguiente cuando utilice cualquier tipo de cables.

• Las conexiones en los terminales del altavoz y del amplificador

deben fijarse bien y con seguridad en todo lo posible para

ayudar a reducir la resistencia del contacto.

Cuando monte los altavoces en la pared empleando las ménsulas,

conecte los cables de altavoz antes de montar los altavoces en las

ménsulas.

• Si los conductores de los cables se salen de los terminales, y

los conductores se ponen en contacto entre sí, se aplicará una

carga adicional excesiva en el amplificador. Esto puede hacer

que el amplificador deje de funcionar, y puede causar incluso

daños en el amplificador.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e interrupción

del sonido.

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se ha

invertido la polaridad (

+

 ,

–

) de uno de los altavoces (izquierdo

o derecho).

2

Enganche la plantilla para montaje en la pared suministrada

en el lugar de instalación.

• Las plantillas de montaje izquierda y derecha para la pared

tienen una forma distinta.

Enganche la plantilla nivelada con el suelo con cinta adhesiva o

algo semejante. Asegúrese de que la plantilla quede recta para que

el altavoz no quede montado con inclinación. Si engancha la

plantilla en una posición demasiado cercana al televisor es posible

que el televisor no le permita instalar cómodamente el altavoz.

Asegúrese de que la plantilla y el televisor no se sobrepongan.

• Asegúrese de que la pared en la que se propone montar los

altavoces tenga suficiente resistencia para soportarlos.

• Recuerde que el sistema de altavoces es pesado. La

instalación inadecuada de los altavoces puede ocasionar su

caída y producir daños y peligro de lesiones para las personas

que estén cerca.

• No se suministran tornillos de fijación. Utilice tornillos

apropiados para el material de la pared y el peso de los

altavoces.

Si no está seguro de la calidad y resistencia de las paredes,

solicite ayuda a un profesional.

Ménsula

(para la pared/izquierda)

Ménsula

(para la pared/derecha)

Plantilla (izquierda)

Plantilla (derecha)

06_S_LX70-LR_SP.book  4 ページ  ２００７年９月１２日　水曜日　午後３時２分

English Français Deutsch Nederlands Italiano Español Português Dansk Norsk Suomi Svenska

5

Sp

3

Monte provisionalmente la ménsula (para la pared) en el

lugar especificado de la plantilla.

Alinee la ménsula (para la pared) en el lugar especificado de la

plantilla, y móntela provisionalmente con un tornillo (se

recomienda un tornillo de 6 mm de diámetro) en la posición [A].

Ajuste la posición de montaje de la ménsula de modo que quede

alineada con la plantilla.

• La ilustración siguiente es un ejemplo de fijación de la ménsula

derecha (para la pared).

4

Monte la ménsula (para la pared).

Fije la ménsula con tornillos (se recomiendan tornillos de 6 mm de

diámetro) en las 4 posiciones [B] (recomendado). Apriete también

con seguridad el tornillo [A] que empleó para fijar provisionalmente

la ménsula en la pared. Para evitar que se mueva o se caiga el

altavoz, fije la ménsula con seguridad en varias posiciones.

• Después, extraiga la ménsula rompiéndola a lo largo de las

perforaciones.

• La ilustración siguiente es un ejemplo de fijación de la ménsula

con tornillos en cinco lugares: La posición de tornillo [A] y las 4

esquinas de la posición de tornillos [B] (recomendado).

5

Fije la ménsula (para los altavoces) al altavoz.

Fije la ménsula con los tornillos (largos) suministrados en los 4

orificios de tornillo.

Las ménsulas tienen una orientación en la que deben montarse.

Móntelas correctamente empleando la ilustración siguiente como

referencia.

6

Fije el altavoz en la ménsula (para la pared).

• La ilustración siguiente no muestra el altavoz fijado a la

ménsula (para los altavoces) por razones descriptivas.

•

Montaje del altavoz izquierdo

Ponga el borde inferior derecho de la ménsula (fijada al altavoz)

encima de la guía de la ménsula izquierda (para la pared) desde un

ángulo en diagonal (

).

Junte el lado izquierdo de ambas ménsulas de modo que queden

horizontales entre sí (

).

Muévala un poco hacia la derecha y deslícela hacia abajo hasta el

tope, mientras alinea la parte del saliente derecho con la ranura de

la ménsula izquierda (para la pared) (

).

•

Montaje del altavoz derecho

Ponga el borde inferior izquierdo de la ménsula (fijada al altavoz)

encima de la guía de la ménsula derecha (para la pared) desde un

ángulo en diagonal (

).

Junte el lado derecho de ambas ménsulas de modo que queden

horizontales entre sí (

).

Muévala un poco hacia la izquierda y deslícela hacia abajo hasta el

tope, mientras alinea la parte del saliente izquierdo con la ranura

de la ménsula derecha (para la pared) (

).

[A]

[B]

[B]

Parte superior

Parte posterior del altavoz

Parte inferior

Guía

1

2

3

Guía

1

2

3

06_S_LX70-LR_SP.book  5 ページ  ２００７年９月１２日　水曜日　午後３時２分

6

Sp

7

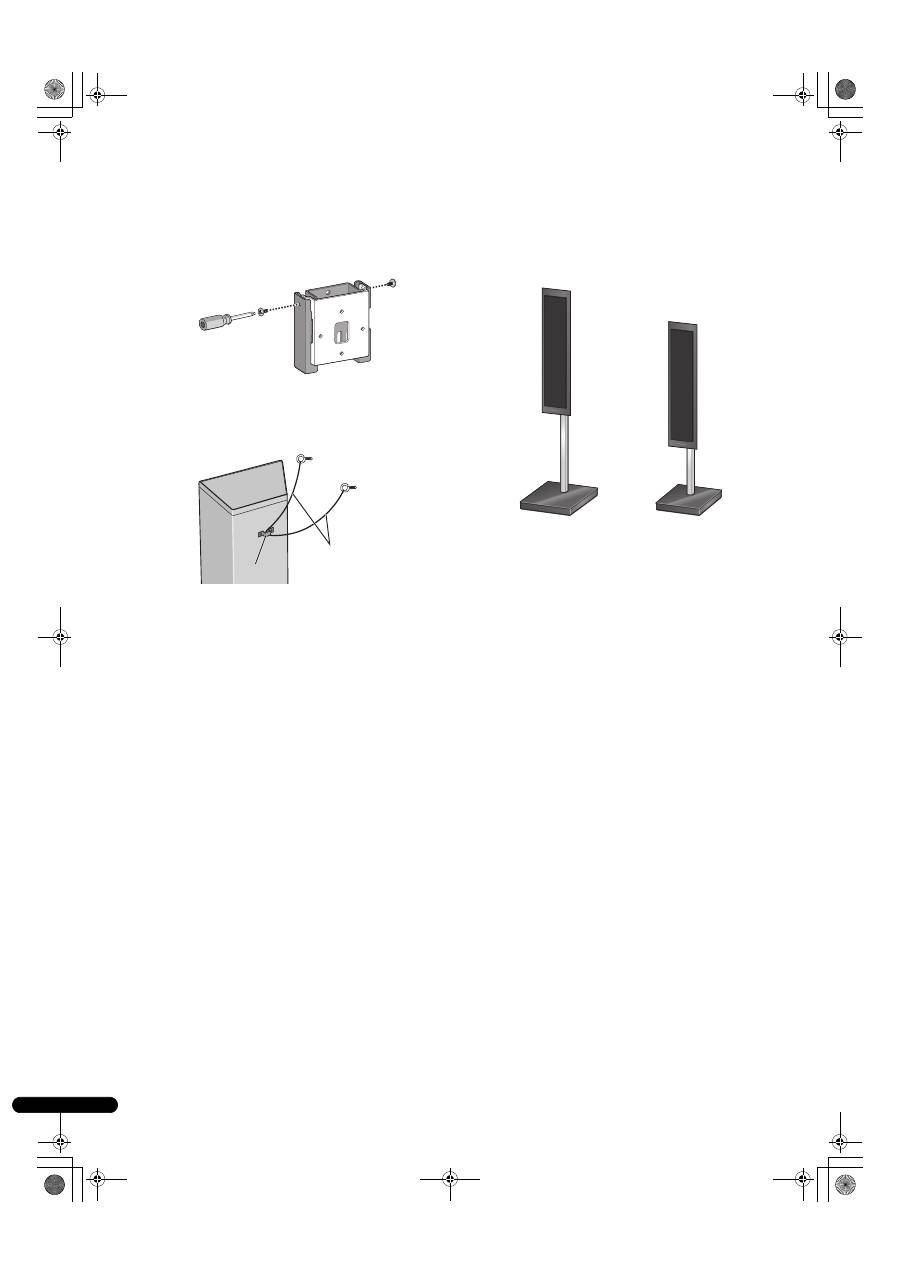

Junte las ménsulas con seguridad con tornillos.

Junte las ménsulas con seguridad empleando los tornillos (cortos)

suministrados en los orificios de tornillo situados en la parte

superior de los lados izquierdo y derecho de las ménsulas.

Si no puede fijar ambos lados (por ejemplo, en casos en los que no

hay espacio para emplear un destornillador), asegúrese de que un

lado quede fijado con seguridad con un tornillo.

8

Asegure el altavoz a la pared con una cuerda.

Enrosque dos ganchos para cuadros o similares en la pared de

detrás del altavoz. Pase una cuerda gruesa (no se suministra) en

torno a los ganchos y por el fijador metálico para estabilizar el

altavoz (asegúrese de que pueda soportar el peso del altavoz).

• No fije el fijador metálico directamente a la pared. Sólo deberá

utilizarse junto con la cuerda reforzada para evitar la caída del

altavoz.

Empleo de los soportes vendidos por separado

Este sistema de altavoces puede colocarse sobre el piso

empleando los soportes de altavoz CP-LX70 (soporte para el suelo).

También pueden colocarse en estantes empleando los soportes de

altavoz CP-LX70TS (soporte para mesa).

Para encontrar más información sobre el montaje, consulte el

manual de instrucciones de los soportes CP-LX70 o CP-LX70TS.

Fijador metálico

Cuerda de grosor suficiente

(no está incluida)

Cuando emplee el CP-LX70

Cuando emplee el CP-LX70TS
