Pioneer S-31C-K: Соединения

4

Ru

Соединения

К

данной

колонке

не

прилагаются

колоночные

кабели

,

используемые

для

подсоединения

к

усилителю

.

Подсоединение

кабелей

1

Выключите

питание

усилителя

.

2

Подсоедините

колоночные

кабели

к

входным

контактным

разъемам

на

задней

панели

колонки

.

Полярность

входных

контактных

разъемов

обозначается

следующим

образом

:

красный

 —

положительный

 (+),

черный

 —

отрицательный

 (–).

Ослабьте

головки

на

входных

контактных

разъемах

и

вставьте

жилы

кабелей

колонки

в

отверстия

в

контактных

клеммах

,

затем

затяните

головки

.

3

Подсоедините

другие

концы

кабелей

к

выходным

контактным

разъемам

усилителя

 (

за

подробным

описанием

обращайтесь

к

инструкциям

по

эксплуатации

вашего

усилителя

).

•

Для

подсоединения

к

контактным

разъемам

колонки

вы

также

можете

использовать

вилку

штекерного

 (

бананового

)

типа

.

•

При

использовании

вилки

штекерного

типа

сначала

удалите

колпачки

,

закрывающие

контактные

разъемы

колонки

.

•

После

подсоединения

штепселей

,

слегка

потяните

за

кабели

,

чтобы

убедиться

в

том

,

что

концы

кабелей

надежно

закреплены

в

контактных

разъемах

.

Плохой

контакт

может

стать

причиной

возникновения

шумов

и

пропадания

звука

.

•

Если

провода

кабелей

будут

случайно

выдернуты

из

контактных

разъемов

и

войдут

в

контакт

между

собой

,

это

вызовет

чрезмерную

дополнительную

нагрузку

на

усилитель

.

Это

может

стать

причиной

сбоев

в

работе

и

даже

поломки

усилителя

.

•

Когда

вы

пользуетесь

комплектом

колонок

,

подсоединенных

к

усилителю

,

вы

не

сможете

получить

нормальный

эффект

стереофонического

звучания

,

если

полярность

 (

+

,

–

)

подключения

одной

из

колонок

 (

левого

или

правого

)

изменена

на

обратную

.

Красный контактный разъем (+)

Черный контактный

разъем (–)

Колоночный кабель

под напряжением

Нулевой колоночный

кабель

ВНИМАНИЕ

Если

система

ВКЛЮЧЕНА

,

прикосновение

к

контактам

громкоговорителей

ОПАСНО

.

Во

избежание

опасности

поражения

электрическим

током

при

подключении

или

отключении

кабелей

громкоговорителей

отсоединяйте

кабель

питания

,

прежде

чем

прикасаться

к

любым

неизолированным

деталям

.



D3-4-2-2-3_A_Ru

12_S-31C_Ru.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時２７分

5

Ru

Pycc

ки

й

Технические

характеристики

Корпус

. . . . . . . . . . . . . . . . . . . . .

Полочного

типа

,

с

отражателем

басов

Конфигурация

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

полосы

Низкочастотный

динамик

. . . . . . . . . . . . . . . . . . . . . . .10-

см

конус

 x 2

Высокочастотный

динамик

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5

см

купол

Сопротивление

   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Частотная

характеристика

. . . . . . . . . . . . . . . . . . . . . .

от

 45

Гц

до

 40

кГц

Чувствительность

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

дБ

 (2,83

В

)

Максимальная

входная

мощность

 . . . . . . . . . . . . . . . . . . . . . . . . . 120

Вт

Частота

разделения

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

кГц

Габаритные

размеры

 . . . . . . . . . .364 (

Ш

)

мм

 x 146 (

В

)

мм

 x 177 (

Г

)

мм

Вес

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6

кг

Поставляемые

в

комплекте

принадлежности

Колоночный

кабель

 (3

м

)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Ножка

из

силиконового

каучука

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Гарантийный

сертификат

Инструкции

по

эксплуатации

 (

данный

документ

)

Технические

характеристики

и

конструкция

могут

изменяться

без

предварительного

уведомления

,

в

связи

с

вносимыми

усовершенствованиями

.

является

товарным

знаком

,

наносимым

на

продукты

,

в

которых

применяется

технология

регулировки

фазы

 Pioneer Phase

Control.

Данная

технология

позволяет

получать

высококачественное

звучание

воспроизводимых

каждым

компонентом

звуков

посредством

повышения

точности

настройки

уровня

фазировки

.

Издано

 Pioneer Corporation.

© Pioneer Corporation, 2009.

Все

права

защищены

.

Замечание

12_S-31C_Ru.fm  5 ページ  ２００９年７月２９日　水曜日　午後４時２７分

2

Zhtw

感謝您購買本台先鋒產品。

徹底閱讀本操作手冊，以便正確地操作您的產品。在您閱讀完後，請將手冊置於安全的地方以備未來參考。

開始之前

•

本揚聲器系統標稱阻抗

6

Ω

。請將揚聲器系統連接到負載阻抗

為

4

Ω

至

16

Ω

（揚聲器輸出端子標有 “

4

Ω

 to 16

Ω

＂的型

號）範圍內的擴大機。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用

前的注意事項：

•

請勿對揚聲器提供超出輸入最大容許量的電源。

•

為強調高頻率的大音響而使用圖形等化器時，請勿過度使用

擴大機的音量。

•

請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大

機諧波失真而加大音量有可能破壞揚聲器）。

注意：

安裝

•

請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷

害。

•

請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確時，

揚聲器護網有可能落下而損壞或帶來人體的傷害。

•

連接組件時，請關掉

AV

設備並把插銷拔下來。請參考操作手

冊，務必確認清楚正確的連接電纜。

注意：

使用中

•

請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受害

或使裝置設備損壞。

•

請勿長時間使用揚聲器輸出失真音效。這可能會導致起火。

•

請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。

•

請勿在揚聲器上放置大型物或重量大的物件。

揚聲器機箱的維護

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請

用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布

擦拭。請勿用家具用的打蠟或清潔劑。

由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、

揮發油、殺虫劑或其他化學藥品。

包裝箱中的內容

揚聲器電纜 （

3 m

）

x 1

矽膠腳墊

x 4

保修卡

操作手冊 （本手冊）

S-31C_Zhtw.fm  Page 2  Wednesday, July 29, 2009  2:42 PM

3

Zhtw

中國語

如何安裝

選擇安置揚聲器系統的地方

•

透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。

•

為了得到最好的音效，請選擇將揚聲器放置在實心地板上，並

依照如下所示的位置擺放揚聲器。將揚聲器朝向離牆壁更近或

更遠的位置移動可以調整低音位準調整揚聲器。使揚聲器與周

遭的牆壁保持等距以確保聲音的平衡。

•

如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織

品，並且／或在地板上放置地毯以減輕迴響。若要得到最好的

效果，請將牆壁完全覆蓋。

•

此揚聲器是書架式揚聲器，放在地板以外的實心水平表面上才

能發揮最佳效能。將揚聲器直接放在地板上會產生因低音過強

造成模糊的轟隆聲。

•

日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤

用以及由自然行為所引起的故障，不負責一切損害的賠償責

任。

使用填充塞

在本機後側隨附有填充塞以供調整低音。若想產生不同的重低

音，可取下填充塞。

下列為填充塞的一般使用說明：

•

安裝在架子中間：

固定填充塞

•

安裝在架子頂部或地板上：

取下填充塞

使用矽膠腳墊時

這些揚聲器系統皆隨附矽膠腳墊。請利用矽膠腳墊調整四角，以

達到最佳穩定性。使用範本 （請參看最後一頁）便能進行最輕鬆

的設定角度調整。

使用範本

1

沿所需設定角度的指示線打開範本中的孔洞。

2

將線條對齊本機前端，然後再對齊範本與機箱。

3

放上四個矽膠腳墊片，對齊四個切下的孔洞。

護網及裝卸

建議在本揚聲器系統上安裝護網，但如有需要可取下。若要取下，

請遵循指示：

1

如要拆下護網，將手指置於護網外側，朝外輕拉出。接著再

以相同的方式拆下上方護網。

2

如要重新安裝護網，請先固定住三角指標朝上的揚聲器護

網，再對齊護網後側四個腳位與揚聲器的孔洞，然後緊緊壓下。

請勿以重力強壓填充塞至孔洞中，這麼做可能會將填充塞

壓入揚聲器內部且無法取出。

50 cm

20 cm

२्

༳щ༭

0 5 101520

S-31C_Zhtw.fm  Page 3  Wednesday, July 29, 2009  2:42 PM

4

Zhtw

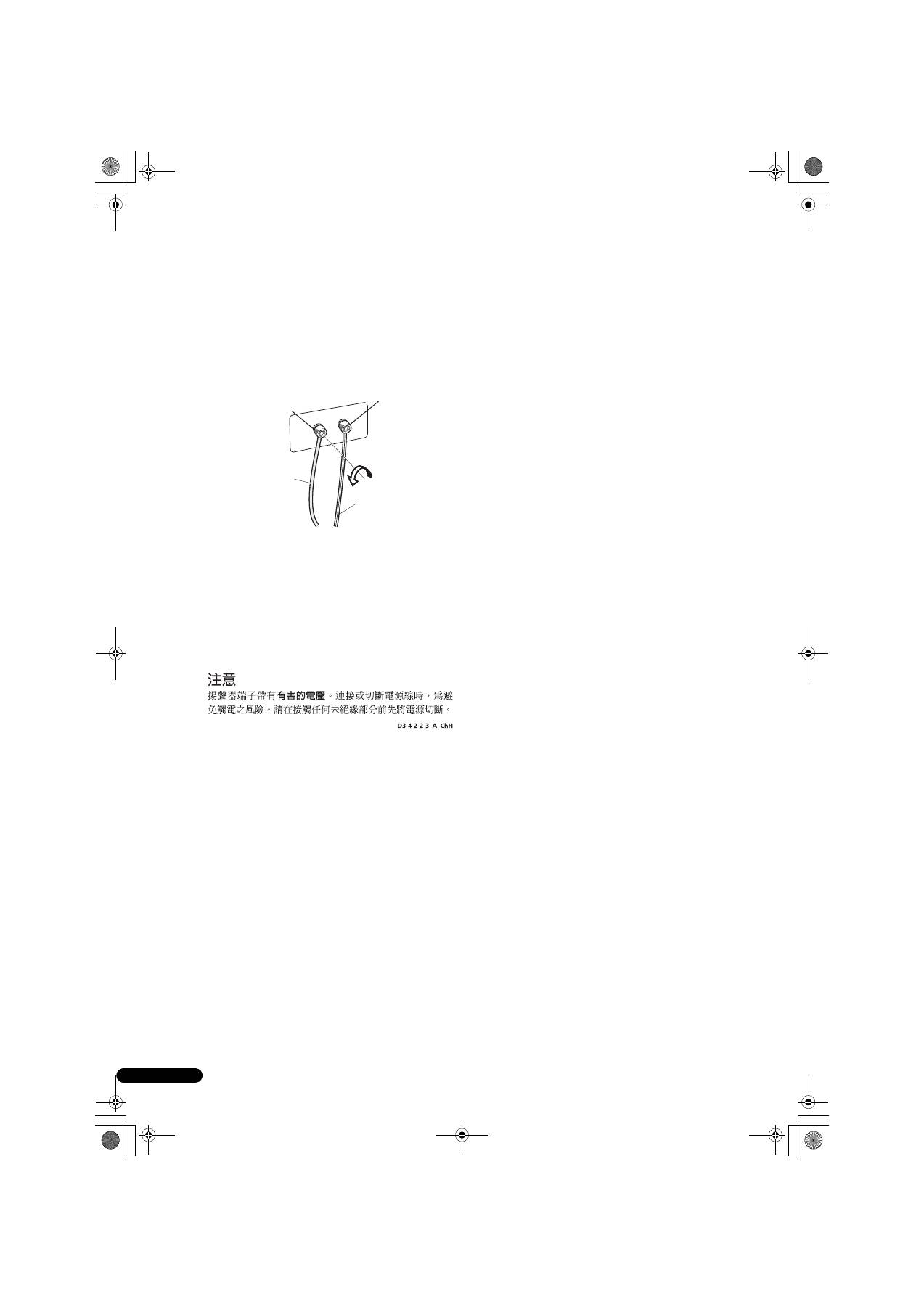

連接

此揚聲器並不含有用於連接擴大機的揚聲器電纜。

電纜的連接

1

關閉擴大機的電源。

2

連接揚聲器接線於揚聲器背面的輸入端 （下方）。輸入端子

的極性是紅色為正極 （

+

），而黑色為負極 （

–

）。

鬆開輸入端子上的旋鈕並將揚聲器連接線插入每個端子柱孔中，

然後鎖緊旋鈕。

3

將電纜的另一端連接於擴大機的揚聲器輸出端子上 （詳細請

參照擴大機的操作手冊）。

•

您也可用一個香蕉插頭來連接揚聲器的端子。

•

使用香蕉插頭時，請先取下揚聲器端子的端蓋。

•

當連接插座後，請輕拉一下電纜的短部與端子確認是否確實的

連接好。不良的連接，將導致噪音與聲音的中斷。

•

如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過度

負荷。這樣可能造成擴大機停止工作或損壞。

•

使用連接於擴大機的揚聲器套接時，揚聲器（左置或右置）的

正負極（

+

，

–

）連接錯誤的話，將無法得到正確的立體聲效果。

कՔᆓφ

 (+)

༄Քᆓφ

 (

−

)

ዦᆓඵᖑᏣጤ

೾ңᆓඵᖑᏣጤ

S-31C_Zhtw.fm  Page 4  Wednesday, July 29, 2009  2:42 PM

5

Zhtw

中國語

規格

機殼

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

低音反射書架型

配置

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

路

低音揚聲器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm

錐形

 x 2

高音揚聲器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 cm

球頂型

電阻

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ω

頻率響應

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 Hz

至

40 kHz

靈敏度

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB

(

2.83 V

)

最大輸入功率

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 W

交越頻率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3 kHz

外形尺寸

. . . . . . . .364 mm

（寬）

 x 146 mm

（高）

 x 176 mm

（深）

重量

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.6 kg

附件

揚聲器電纜 （

3 m

）

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

矽膠腳墊

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

保修卡

操作手冊 （本手冊）

規格及設計有因產品改善而有所變更，恕不另行通知。

是根據日本先鋒公司開發的相控制的技術概念。這是通過

從錄音到播放改善階段匹配特性的產品所授予的商標。

日本先鋒公司出版。

版權

©

 2009

日本先鋒公司。

版權所有。

ݨ

S-31C_Zhtw.fm  Page 5  Wednesday, July 29, 2009  2:42 PM

2

Zhcn

感谢惠购先锋产品。

请通读本使用说明书，以便掌握如何正确操作本装置。阅读本说明之后，请妥善保存以备日后参考。

使用之前

•

本扬声器系统的额定阻抗为

6

Ω

。将此扬声器系统连接到负载

阻抗范围为

4

Ω

至

16

Ω

的放大器上（扬声器输出端子上标记

有 “

4

Ω

至

16

Ω

”型号）。

为了避免因输入过载而损坏扬声器，请遵守以下注意事项：

•

不得给扬声器系统供给超过最大容许使用输入值的电源。

•

当利用图像均衡器增强高频范围内的声音时，不要使用过大

的放大器音量。

•

不要强制低功率放大器产生很大的音量（由于增加放大器的

谐波失真而损坏扬声器）。

注意：

安装

•

不要将这些扬声器安装在墙壁或屋顶上。否则，会跌落并引起

伤害。

•

不要将扬声器安装在屋顶或墙壁上。如果安装不当，扬声器格

栅就会跌落损坏或导致人身伤害。

•

在连接零部件时，请关闭并拔掉视听设备，同时请参考说明

书。必须保证使用正确的连接电缆。

注意：

使用中

•

请勿将扬声器放到不稳定的表面上。如果其跌落，就会引起伤

害以及设备损坏。

•

不得用扬声器长时间播放失真的声音。否则，会引发火灾。

•

不得坐在或站在扬声器上，不得让儿童在扬声器上玩耍。

•

不要在扬声器顶上放置大型或很重的物品。

清理扬声器机壳

常规使用过程中，用干布擦拭就足以保持机壳洁净。如有必要，

用一块蘸有稀释五至六倍的中性清洁剂且拧干的清洁布擦拭。不

得使用家具蜡或清洁剂。

不要在本装置上或附近使用稀释剂、汽油、昆虫喷雾剂或其他化

学制品，否则会腐蚀表面。

包装箱内的零部件

扬声器电缆 （

3 m

）

x 1

硅橡胶支脚

x 4

保修证

使用说明书 （即本说明书）

S-31C_Zhcn.fm  Page 2  Wednesday, July 29, 2009  2:41 PM

3

Zhcn

中文

如何安装

选择安放扬声器系统的位置

•

扬声器系统播放的声音极易受到收听环境的影响，虽然影响

往往很细微。

•

为获得最佳音质，选择硬地板放置扬声器，请根据如下所示放

置扬声器。移动扬声器使之接近或远离墙壁，可调节低音电

平。调节扬声器，使之与相应侧壁等距，以确保声音均衡。

•

假若房间内有大量混响，建议在墙壁上悬挂厚重织物和／或

在地板上铺设地毯以减弱声音。为获得最佳效果，应完全覆盖

墙壁。

•

此扬声器属于书架式扬声器，置于坚硬地板平面时将达到最

佳性能。此扬声器直接安置于地板上将产生轰鸣且模糊的声

音。

•

日本先锋公司对于因装配、安装不当、加固不足、产品误用以

及自然作用等导致的损坏不承担责任。

使用泡沫插塞

本机后侧具有可调节低音的泡沫插塞。若要播放不同的低音重

音，可取下泡沫插塞。

以下部分可作为使用泡沫插塞的一般指南：

•

安装在机架中间：

将泡沫插塞留在原处

•

安装在机架顶部或地板上方：

取下泡沫插塞

使用硅橡胶支脚时

这些扬声器系统提供了硅橡胶支脚。用于调节四个角以实现最佳

稳定性。使用模板 （请参见最后一页）最容易调节设定角度。

使用模板

1

沿着指示所需设定角度的线打开模板中的孔。

2

将线与装置前部对齐，然后将模板与机壳对齐。

3

安装四个硅橡胶支脚，使之与四个开孔对齐。

安装及拆除格栅

建议将此扬声器系统与随附的格栅网配合使用，但也可根据需要

拆除格栅网。若要拆除，请遵循以下说明：

1

若要拆除格栅，双手抓住格栅外侧 （朝向扬声器底部）并轻

轻向外拉动。然后在顶部执行相同的操作以进行拆卸。

2

若要重新安装格栅，握住扬声器格栅，并使三角形符号朝

上，然后将格栅后侧的四个销子对准扬声器中的孔并紧紧压入。

由于可能塞入扬声器内部并无法取出，因此不得强行插入

泡沫插塞。

50 cm

20 cm

䞡㽕

സಪن๰

0 5 101520

S-31C_Zhcn.fm  Page 3  Wednesday, July 29, 2009  2:41 PM

4

Zhcn

连接

本扬声器不带连接到放大器的扬声器电缆。

连接电缆

1

断开放大器电源。

2

将扬声器电缆连接到扬声器背面的输入端子上。输入端子的

极性：红色为正 （

+

），黑色为负 （

–

）。

松开输入端子上的旋钮并将扬声器电缆线插入每个端子浅孔，然

后拧紧旋钮。

3

将电缆的另一端连接到放大器的扬声器输出端子上 （有关更

多详细情况，请参见放大器使用说明书）。

•

还能够用香蕉插头连接扬声器端子。

•

使用香蕉插头时首先拆除扬声器端子上的盖帽。

•

连接插头之后，要轻轻拉动电缆确认电缆终端可靠连接到端

子上。不良连接会使声音中出现噪音和中断。

•

如果电缆线偶然从端子中拔出而使线缆彼此接触，就会对放

大器产生过大的附加载荷。这可能会导致放大器停止工作，甚

至损坏放大器。

•

当使用放大器上连接的一组扬声器时，如果某一扬声器 （左

置或右置）的极性 （

 +

，

–

）反接，则不能获得正常的音效。

ऽ๾ޤᏊ

 (+)

फ๾ޤᏊ

 (

−

)

ᆲ໌ධጸসܷღ

ᆲ໌ධࢥসܷღ

S-31C_Zhcn.fm  Page 4  Wednesday, July 29, 2009  2:41 PM

5

Zhcn

中文

规格

扬声器箱

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

低音反射书架式

配置

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

声道

低音扬声器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm

音盆

 x 2

高音扬声器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2.5 cm

球顶形

阻抗

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ω

频率响应

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 Hz

至

40 kHz

灵敏度

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2.83 V)

最大输入功率

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 W

交叉频率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3 kHz

外形尺寸

. . . . . . . 364 mm

（宽）

x 146 mm

（高）

x 177 mm

（深）

重量

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.6 kg

随附附件

扬声器电缆 （

3 m

）

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

硅橡胶支脚

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

保修证

使用说明书 （即本说明书）

规格和设计因改进如有变更，恕不另行通知。

是印制到配备日本先锋公司相位控制技术产品上的商标。

通过改进整个相位匹配，利用此项技术就可由各个元器件获得高

品质的声音再现。

日本先锋公司出版。

版权

© 2009

日本先锋公司。

版权所有。

⊼

S-31C_Zhcn.fm  Page 5  Wednesday, July 29, 2009  2:41 PM

S-31C_Tem1.indd   1

2009/07/29   17:41:35

<SRD1396-B>

Published by Pioneer Corporation.

Copyright © 2009 Pioneer Corporation.

All rights reserved.
