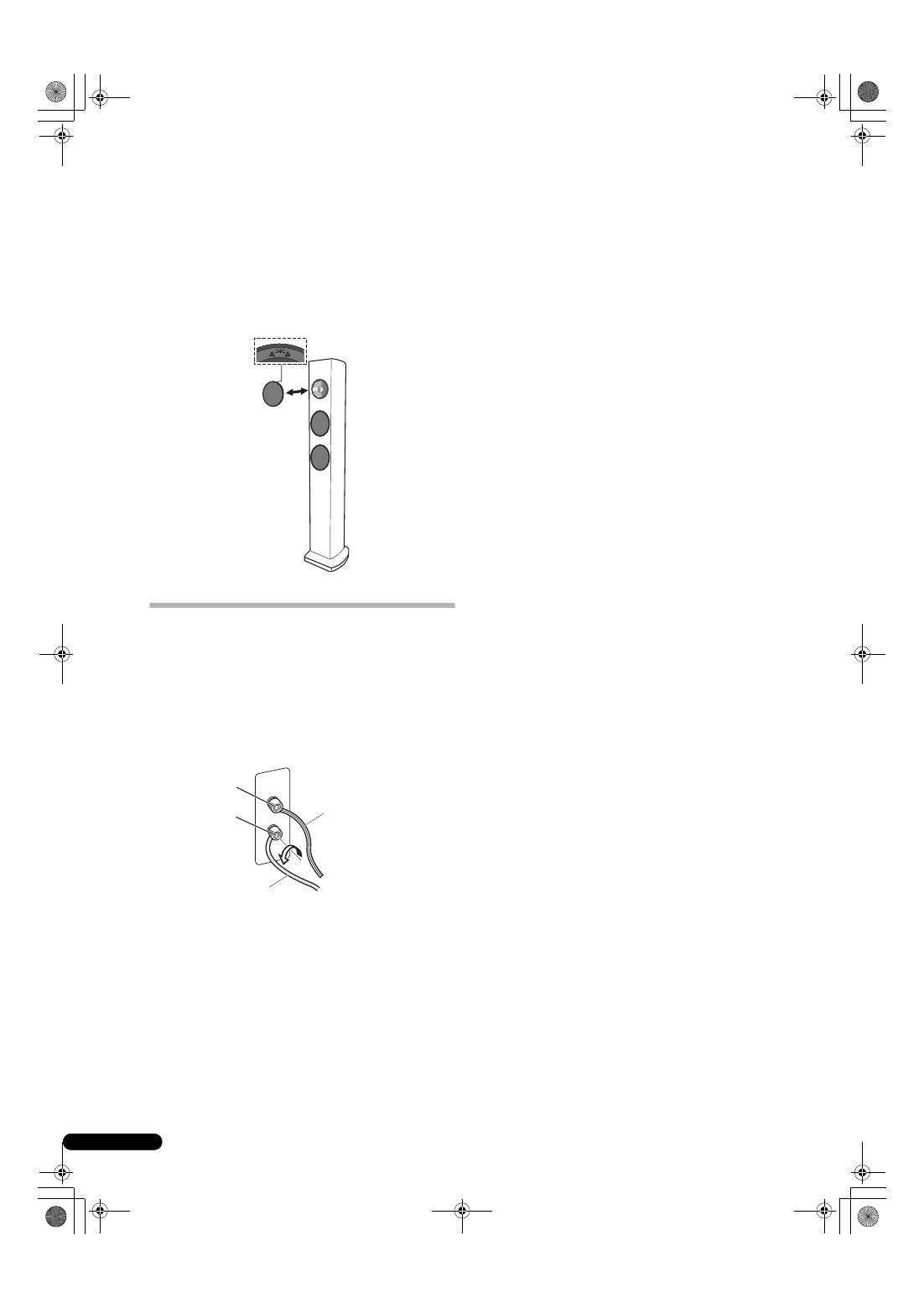

Montering og fjerning av grillen

Vi anbefaler at dette høyttalersystemet blir brukt med grillnettet

satt på selv om det kan tas av om så ønskes. Følg disse

anvisningene for å ta det av:

1

Ta av grillen ved først å plassere fingrene på grillens

nedre ytterkanter og trekk den forsiktig mot deg. Gjør

deretter det samme med øvre del av grillen for å ta den av.

2

Sett grillen på igjen ved holde høyttalergrillen slik at

trekantmerket peker opp, før de fire tappene på grillens

bakside kant-i-kant med høyttalerens hull og gi et fast trykk.

Tilkoblinger

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette

høyttalersystemet.

Tilkobling av kablene

1

Skru av forsterkerens strøm.

2

Koble høyttalerkablene til inngangsterminalene (nedre)

på hver høyttalers bakside. Inngangsterminalenes polaritet:

rød er positiv (+) og sort er negativ (–).

3

Koble kabelens andre ender til forsterkerens

høyttalerutganger (se forsterkerens brukerveiledning for en

mer detaljert forklaring).

• Hold i de nedre terminalskruene og drei de mot venstre (mot

urviserne) og stikk kabeltrådene inn i hullene på

terminalstolpen. Stram deretter til terminalskruen slik at

sammenkoblingsbøylen så vel som kabeltrådene festes

forsvarlig.

• Du kan også bruke bananplugger for denne tilkoblingen.

• Hvis du benytter en bananplugg må du først fjerne hettene

som dekker høyttalerterminalene.

• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for

å bekrefte at de er godt nok festet til terminalene. Dårlige

tilkoblinger er ofte årsak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en

terminal kan de komme i kontakt med hverandre, noe som kan

føre til at forsterkeren overbelastes. Dette kan medføre at

forsterkeren slutter å fungere og til og med påføre skade på

forsterkeren.

• Ved bruk av høyttalere som har blitt koblet til en forsterker, vil

du ikke oppnå normal stereoeffekt dersom polariteten (

+

,

–

) på

en av høyttalerne (høyre eller venstre) har blitt reversert.

Rød terminal (+)

Sort terminal (–)

Strømførende høyttalerkabel

Jordet høyttalerkabel

ADVARSEL

Disse høyttale

r

kontaktene lede

r

LIVSFARLIG strøm

.

D

r

a ut st

r

ømledningen fø

r

 du koble

r

 til elle

r

 f

r

a

høyttale

r

ledningene og fø

r

 du be

r

ø

r

e

r

 noen uisole

r

te

dele

r

, dette fo

r

 å unngå fa

r

e fo

r

 elekt

r

isk støt.
