Pioneer S-31-LR-K: Conexiones

4

Es

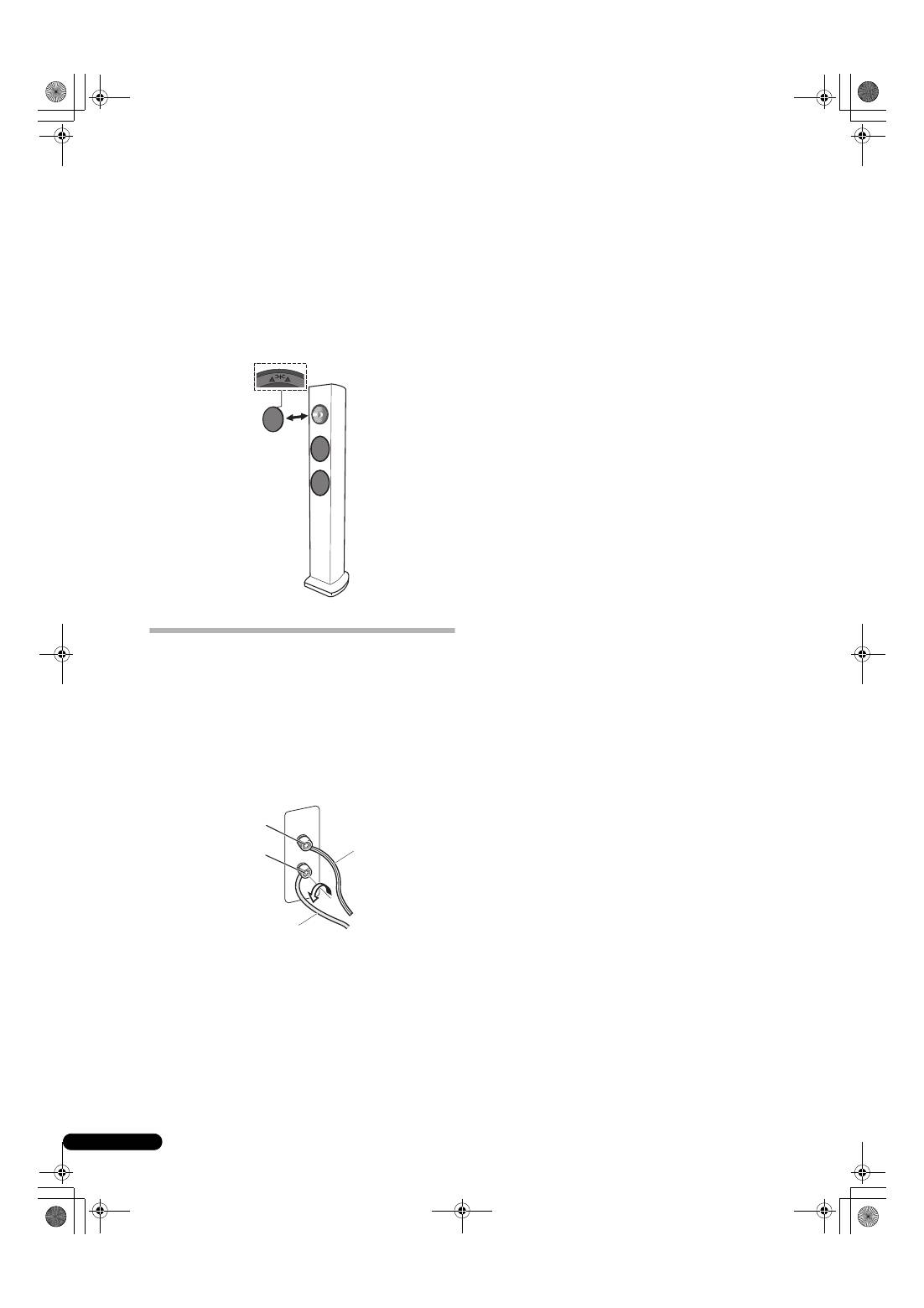

Colocación y extracción de la rejilla

Se recomienda emplear este sistema de altavoces con la rejilla

instalada, pero puede extraerse cuando así se desee. Para

extraerla, siga las instrucciones siguientes:

1

Para extraer la rejilla, ponga los dedos en la parte exterior

de la rejilla hacia la parte inferior y tire con cuidado de la

misma hacia fuera. Luego, haga lo mismo en la parte superior

para separarla.

2

Para volver a colocar la rejilla, sostenga la rejilla del

altavoz con el símbolo triangular señalando hacia arriba,

alinee los cuatro apéndices de la parte posterior de la rejilla

con los orificios del altavoz y ejerza firmemente presión.

Conexiones

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador.

Conexión de los cables

1

Desconecte la alimentación del amplificador.

2

Conecte el extremo de un cable a los terminales de

entrada (inferiores) de la parte posterior. En cuanto a la

polaridad de los terminales, el rojo es positivo (+) y el negro

es negativo (–).

3

Conecte el otro extremo del cable a los terminales de

salida de altavoz en el amplificador, en el canal asignado a al

altavoz y manteniendo la polaridad (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• Tome los bornes de tapa de los terminales de entrada

inferiores y gírelos hacia la izquierda, inserte los cables de

altavoz en los orificios de los terminales, y apriete luego los

bornes para fijar la barra cortocircuitadora y los cables.

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica.

• Cuando emplee una clavija de punta cónica, quite primero las

tapas que cubren el terminal del altavoz.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar y incluso pueda dañarse.

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se

ha invertido la polaridad (

+

,

–

) de uno de los altavoces

(izquierdo o derecho).

Terminal rojo (+)

Terminal negro (–)

Cable de altavoz

del lado activo

Cable de altavoz del lado común

PRECAUCIÓN

Por estos terminales de altavoz circula

tensión ACTIVA

que es PELIGROSA

. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.
