Pioneer S-31-LR-K: Aansluitingen

4

Nl

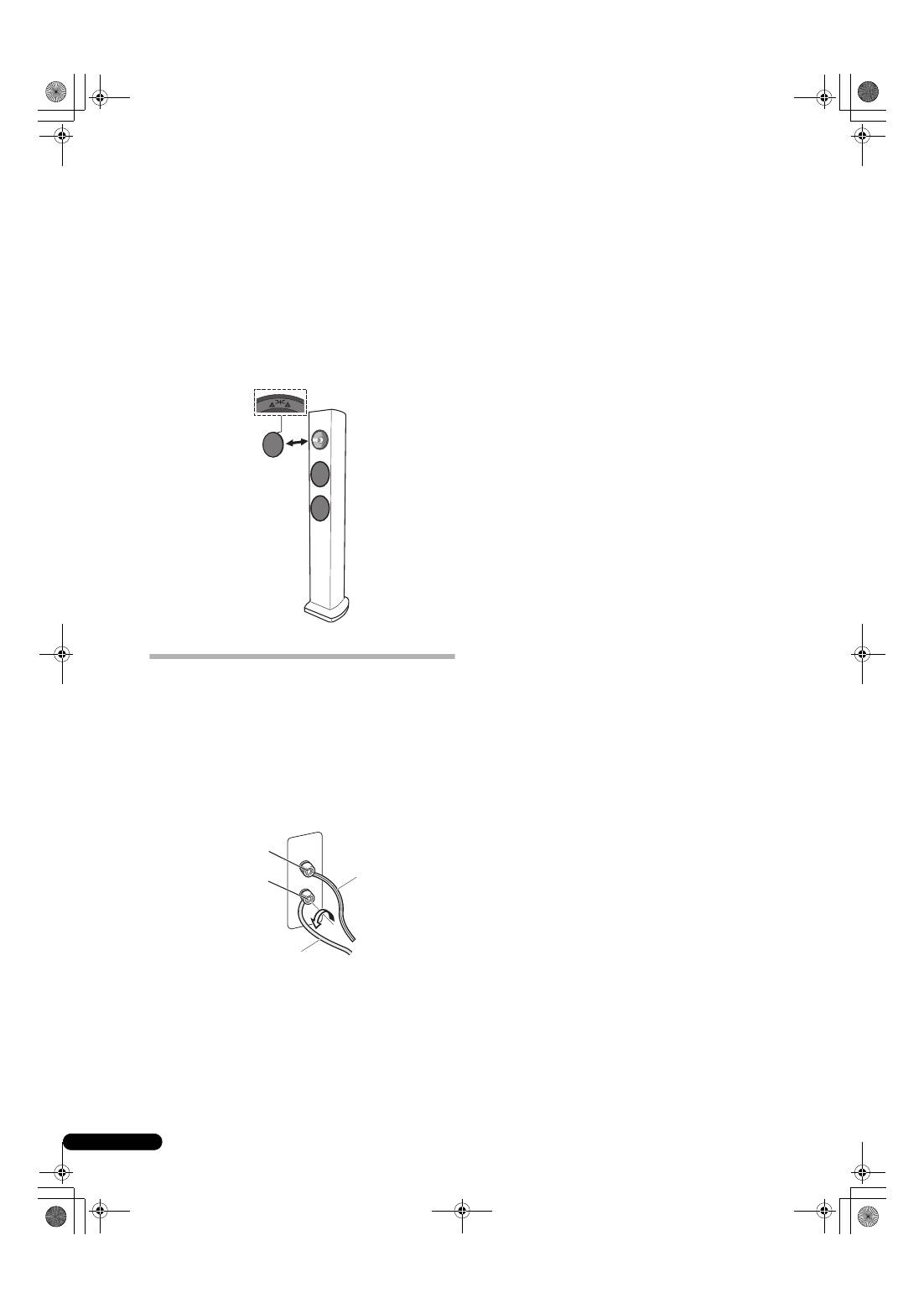

Bevestigen en verwijderen van het front

Het wordt aanbevolen dit luidsprekersysteem te gebruiken met

het front er aan bevestigd, echter dit kan indien gewenst

verwijderd worden. Volg voor het verwijderen onderstaande

instructies:

1

Om het front te verwijderen, houdt u uw vingers in de

buurt van de onderkant tegen het front en trekt het front

dan voorzichtig naar voren. Doe hetzelfde aan de bovenkant

om het front volledig los te maken.

2

Om het front te bevestigen, houdt u het front met het

driehoekje naar boven gekeerd vast en brengt dan de vier

pennen aan de achterkant van het front tegenover de gaten

in de luidspreker waarna u het front tegen de luidspreker

drukt.

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker.

Aansluiten van de kabels

1

Schakel de versterker uit.

2

Sluit de kabels op de ingangsaansluitingen (onder) aan

de achterkant van de luidspreker aan. De polariteit van de

ingangsaansluitingen is rood voor positief (+) en zwart voor

negatief (–).

3

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• Pak de kapknopjes op de onderste ingangsaansluitingen vast,

draai ze naar links (tegen de klok in) en steek de

luidsprekerdraden in de gaten van de aansluitingen. Draai

daarna de knopjes vast om de kortsluitstaafjes en de draden

vast te zetten.

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken.

• Bij gebruik van een banaanstekker moet u eerst de kapjes van

de luidsprekeraansluitingen verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (

+

,

–

) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

Rode aansluiting (+)

Zwarte aansluiting (–)

Luidsprekersnoer

spanningzijde

Luidsprekersnoer

gemeenschappelijk

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A_Du
