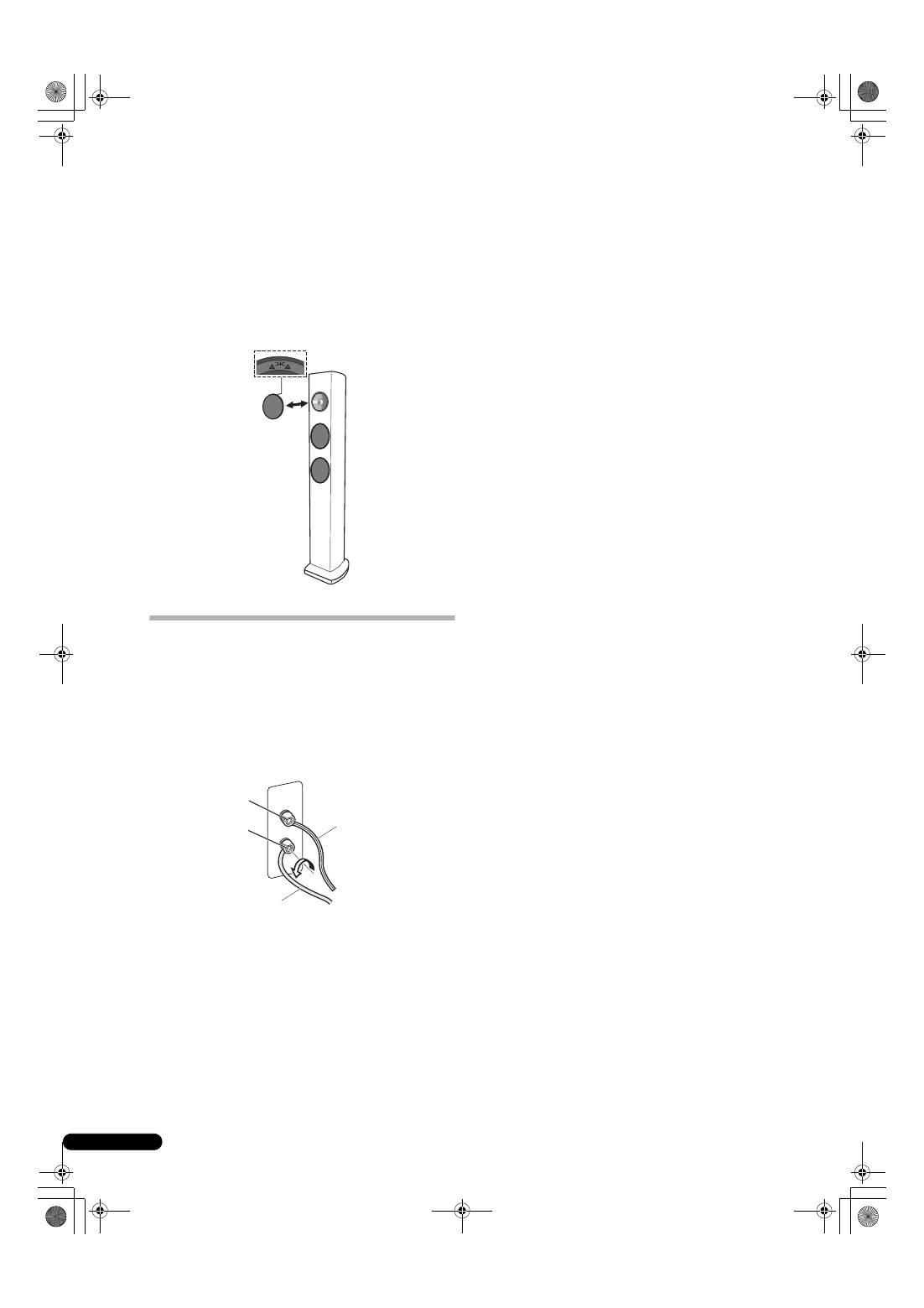

Fastsättning och borttagning av grillen

Vi rekommenderar att dessa högtalare används med grillen

fastsatt, men den kan tas bort om du så vill. Följ dessa anvisningar

vid borttagning:

1

Tag bort grillen genom att sätta fingrarna på utsidan av

den nedre delen av grillen och dra varsamt utåt. Gör därefter

samma sak vid den övre delen för att lossa grillen.

2

För att sätta tillbaka grillen skall du hålla den med

triangelsymbolen pekande uppåt, därefter passa in de fyra

tapparna på grillens baksida mot hålen i högtalaren och

trycka in ordentligt.

Anslutningar

Till dessa högtalare medföljer inga högtalarkablar för anslutning

till en förstärkare.

Anslutning av kablarna

1

Stäng av strömmen till förstärkaren.

2

Anslut högtalarkablarna till ingången (nedre) på

baksidan av högtalaren. Den röda ingångens polaritet är

positiv (+) och den svarta är negativ (–).

3

Anslut de andra ändarna av kablarna till förstärkarens

högtalarutgångar (för ytterligare upplysningar hänvisas till

förstärkarens bruksanvisning).

• Fatta i knopparna på de nedre ingångarna och vrid dem åt

vänster (moturs), sätt in kablarnas kärntrådar i hålen i

terminalerna och drag därefter fast knopparna för att låsa fast

både kortslutningsstiftet och kärntrådarna.

• Du kan också ansluta till högtalarterminalerna med en

banankontakt.

• När en banankontakt används, skall du först ta bort de kåpor

som täcker högtalarterminalen.

• Efter anslutningarna skall du dra lätt i kablarna för att

kontrollera att kabeländarna sitter fast ordentligt i

terminalerna. Slarviga anslutningar kan leda till störningar

och ljudavbrott.

• Om kablarnas kärntrådar lossnar från terminalerna, så att

kärntrådarna kommer i beröring med varandra, skapar det en

för hög belastning på förstärkaren. Detta kan göra att

förstärkaren slutar att fungera och förstärkaren kan till och

med skadas.

• Om du använder ett högtalarpar anslutet till en förstärkare,

kommer du inte att få normal stereoeffekt om polariteten

(

+

,

–

) för en av högtalarna (vänster eller höger) har förväxlats.

Röd terminal (+)

Svart terminal (–)

Strömmatningssidan av

högtalarledning

Jordningssidan av

högtalarledning

VIKTIGT

Dessa högtala

r

kontakte

r

 ä

r

 st

r

ömfö

r

ande och

innehålle

r

FARLIG SPÄNNING

. Fö

r

 att minska

r

isken fö

r

elekt

r

isk stöt nä

r

 du anslute

r

 elle

r

 d

r

a

r

 u

r

högtala

r

sladda

r

na ska nätkabeln d

r

as u

r

 innan någon

oisole

r

ad del vid

r

ö

r

s.
