Pioneer S-31-LR-K: Соединения

4

Ru

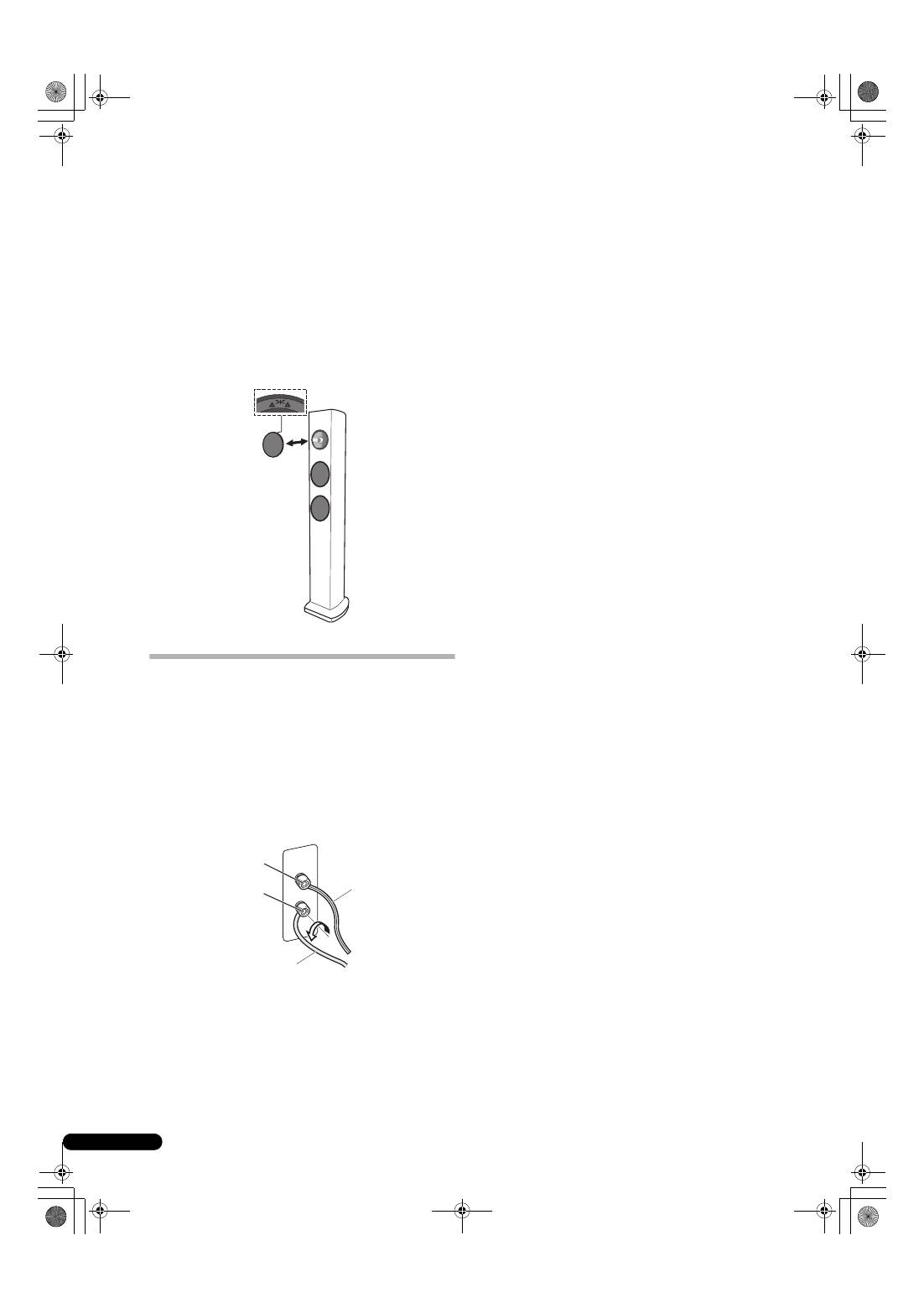

Установка

и

снятие

решетки

Данную

акустическую

систему

рекомендуется

использовать

с

установленной

решеткой

,

которую

,

в

то

же

время

,

при

желании

можно

снять

.

Чтобы

снять

решетку

,

следуйте

изложенным

ниже

инструкциям

:

1

Чтобы

снять

решетку

,

расположите

пальцы

с

внешней

стороны

в

нижней

части

решетки

и

осторожно

потяните

решетку

наружу

.

Повторите

то

же

действие

в

верхней

части

,

чтобы

отсоедините

решетку

.

2

Чтобы

снова

подсоединить

решетку

,

возьмите

решетку

колонки

треугольной

меткой

вверх

,

затем

совместите

четыре

штырька

на

обратной

стороне

решетки

с

отверстиями

в

корпусе

колонки

и

с

силой

нажмите

на

решетку

.

Соединения

К

данной

колонке

не

прилагаются

колоночные

кабели

,

используемые

для

подсоединения

к

усилителю

.

Подсоединение

кабелей

1

Выключите

питание

усилителя

.

2

Подсоедините

колоночные

кабели

к

входным

контактным

разъемам

 (

нижние

)

на

задней

панели

колонки

.

Полярность

входных

контактных

разъемов

обозначается

следующим

образом

:

красный

 —

положительный

 (+),

черный

 —

отрицательный

 (–).

3

Подсоедините

другие

концы

кабелей

к

выходным

контактным

разъемам

усилителя

 (

за

подробным

описанием

обращайтесь

к

инструкциям

по

эксплуатации

вашего

усилителя

).

•

Взявшись

за

головки

на

нижних

контактных

разъемах

,

поверните

их

влево

 (

против

часовой

стрелки

);

вставьте

провода

колоночного

кабеля

в

отверстия

в

контактных

клеммах

,

затем

затяните

головки

,

чтобы

зафиксировать

как

провода

,

так

и

замыкающий

соединитель

.

•

Для

подсоединения

к

контактным

разъемам

колонки

вы

также

можете

использовать

вилку

штекерного

 (

бананового

)

типа

.

•

При

использовании

вилки

штекерного

типа

сначала

удалите

колпачки

,

закрывающие

контактные

разъемы

колонки

.

•

После

подсоединения

штепселей

,

слегка

потяните

за

кабели

,

чтобы

убедиться

в

том

,

что

концы

кабелей

надежно

закреплены

в

контактных

разъемах

.

Плохой

контакт

может

стать

причиной

возникновения

шумов

и

пропадания

звука

.

•

Если

провода

кабелей

будут

случайно

выдернуты

из

контактных

разъемов

и

войдут

в

контакт

между

собой

,

это

вызовет

чрезмерную

дополнительную

нагрузку

на

усилитель

.

Это

может

стать

причиной

сбоев

в

работе

и

даже

поломки

усилителя

.

•

Когда

вы

пользуетесь

комплектом

колонок

,

подсоединенных

к

усилителю

,

вы

не

сможете

получить

нормальный

эффект

стереофонического

звучания

,

если

полярность

 (

+

,

–

)

подключения

одной

из

колонок

 (

левого

или

правого

)

изменена

на

обратную

.

Красный контактный

разъем (+)

Черный контактный

разъем (–)

Колоночный кабель

под напряжением

Нулевой колоночный кабель

ВНИМАНИЕ

Если

система

ВКЛЮЧЕНА

,

прикосновение

к

контактам

громкоговорителей

ОПАСНО

.

Во

избежание

опасности

поражения

электрическим

током

при

подключении

или

отключении

кабелей

громкоговорителей

отсоединяйте

кабель

питания

,

прежде

чем

прикасаться

к

любым

неизолированным

деталям

.



D3-4-2-2-3_A_Ru
