Pioneer S-31-LR-K: Anschlüsse

4

De

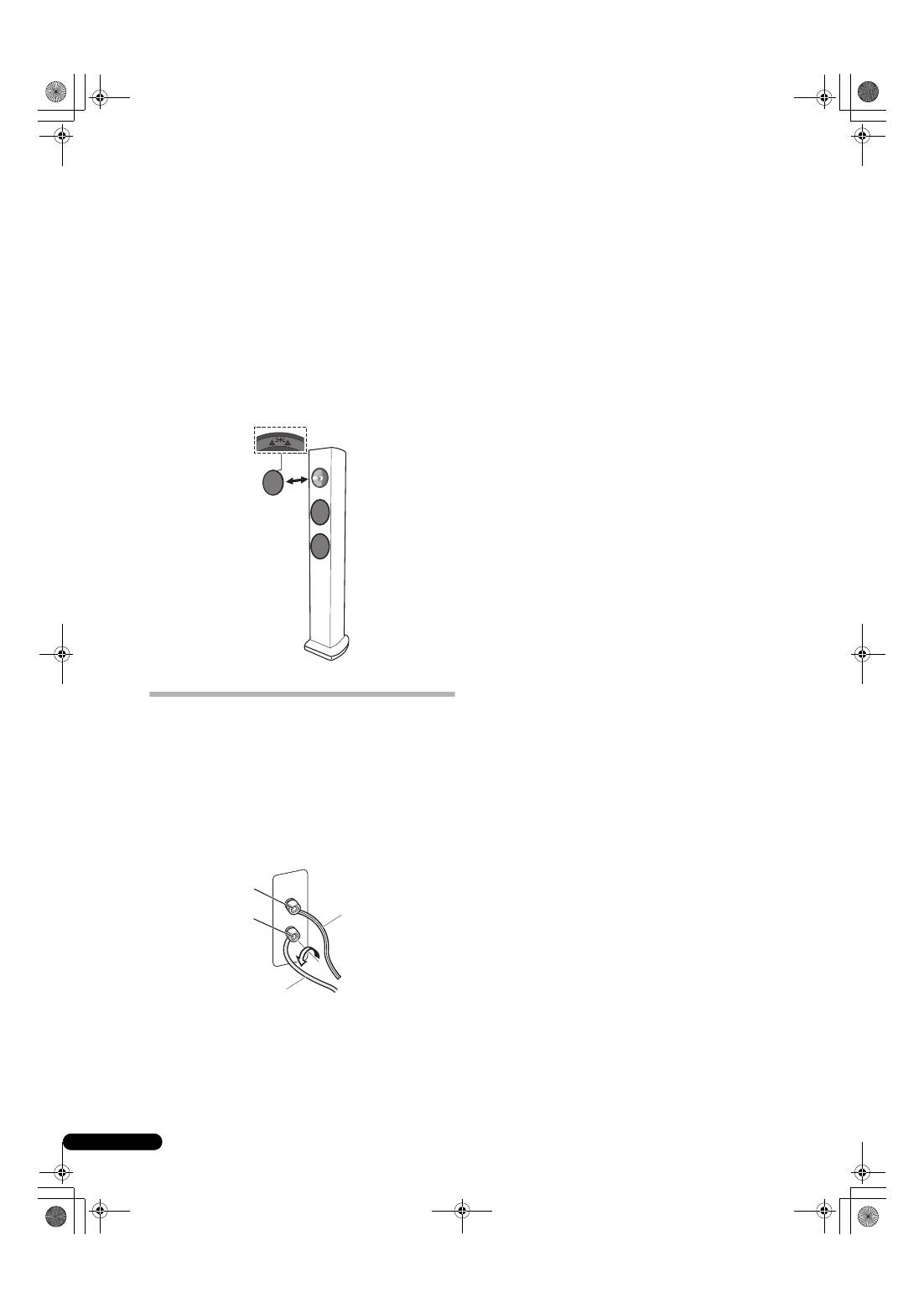

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen, dieses Lautsprechersystem mit daran

angebrachten Frontverkleidungen zu betreiben, doch können

diese auf Wunsch abgenommen werden. Zum Abnehmen einer

Frontverkleidung gehen Sie wie nachstehend beschrieben vor:

1

Zum Abnehmen der Frontverkleidung ergreifen Sie sie

den Rand im unteren Bereich mit beiden Händen, und ziehen

Sie sie sacht nach vorn, um den unteren Teil der

Frontverkleidung vom Lautsprechergehäuse zu trennen.

Verfahren Sie dann auf gleiche Weise im oberen Bereich, um

die Frontverkleidung vollständig vom Lautsprecher zu

trennen.

2

Zum Anbringen der Frontverkleidung halten Sie diese so,

dass die dreieckige Markierung nach oben weist, bringen Sie

die vier Stifte an der Rückseite der Frontverkleidung mit den

Löchern im Lautsprechergehäuse zur Deckung, und drücken

Sie die Frontverkleidung dann fest gegen den Lautsprecher.

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker

gehören nicht zum Lieferumfang dieses Lautsprechers.

Anschließen der Kabel

1

Schalten Sie den Verstärker aus.

2

Schließen Sie die Lautsprecherkabel an die (unteren)

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

3

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Drehen Sie die Kappenknöpfe der unteren Eingangsklemmen

nach links (im Gegenuhrzeigersinn), führen Sie die blanken

Drähte jedes Lautsprecherkabels in die Löcher in den

Polbolzen ein, und ziehen Sie die Knöpfe dann wieder an, um

sowohl die Kurzschlussbrücken als auch die Drähte in den

Klemmen zu sichern.

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden.

• Wenn Bananenstecker für den Anschluss verwendet werden

sollen, müssen Sie zunächst die Kappen von den

Lautsprecherklemmen entfernen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Falls einer der beiden Lautsprecher eines Lautsprecherpaars

versehentlich mit vertauschter Polarität (

+

,

–

)an einen

Verstärker angeschlossen wird, kann der normale Stereoeffekt

nicht erzielt werden.

rote Klemme (+)

schwarze Klemme (–)

Lautsprecherkabel der

spannungsführenden Seite

Lautsprecherkabel

der gemeinsamen

Seite

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell

GEFÄHRLICHE Spannung

 an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.
