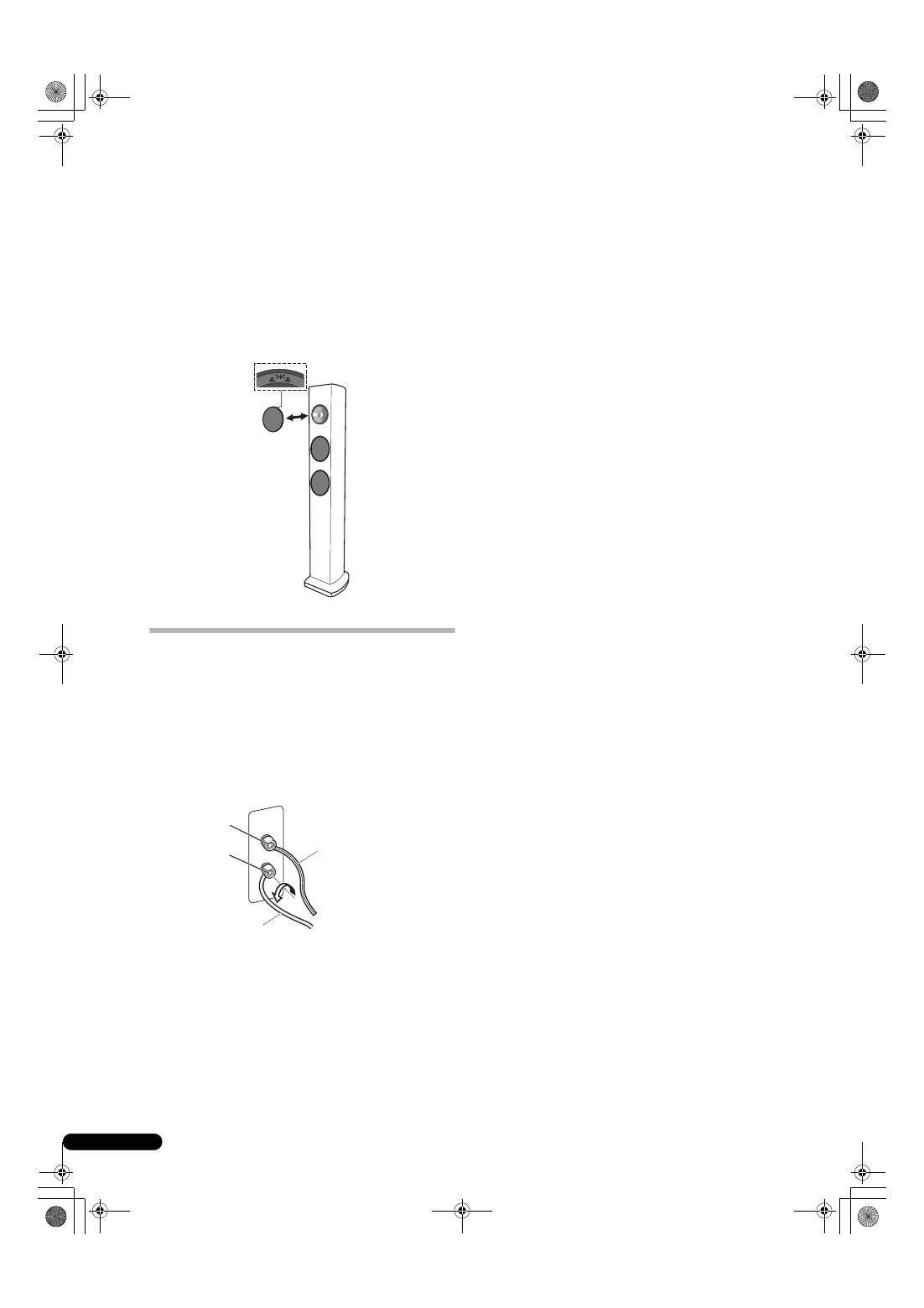

Fixation et dépose de la grille

Il est recommandé d’utiliser ces enceintes acoustiques avec la

grille attachée, mais elle peut être retirée si vous le souhaitez.

Pour la retirer, suivez ces instructions:

1

Pour déposer la grille, placez vos doigts sur l’extérieur de

la grille vers le bas et tirez doucement vers l’extérieur. Puis,

faites de même avec la partie supérieure pour détacher la

grille.

2

Pour remettre la grille en place, tenez la grille avec le

symbole triangulaire dirigé vers le haut, puis alignez les

quatre ergots situés à l’arrière de la grille avec les trous sur

les enceintes et poussez fermement.

Connexions

Les cordons d’enceintes, nécessaires pour le branchement à un

ampli, ne sont pas fournis avec cette enceinte acoustique.

Câblage

1

Mettez l’amplificateur hors tension.

2

Branchez les cordons d’enceinte sur les bornes d’entrée

(inférieures) à l’arrière de l’enceinte. En ce qui concerne les

polarités des bornes, la rouge est positive (+) et la noire est

négative (–).

3

Raccordez l’autre bout des cordons sur les bornes de

sortie d’enceinte de l’amplificateur (pour plus

d’informations, consultez le mode d’emploi de votre

amplificateur).

• Saisissez le bouton-capuchon sur les bornes d’entrée

inférieure et tournez-le vers la gauche (sens antihoraire),

insérez les fils du cordon d’enceinte dans l’orifice du montant

de borne, puis tournez le bouton pour immobiliser les fiches

coupe-circuit et les fils.

• Vous pouvez également utiliser une fiche banane pour cette

connexion.

• Lors de l’utilisation d’une fiche banane, retirez d’abord le

capuchon qui recouvre la prise d’enceinte.

• Après avoir branché les cordons sur les bornes, tirez

légèrement sur ceux-ci pour vous assurer que leur extrémité

est parfaitement immobilisée sur les bornes. De mauvaises

connexions sont la source de parasites, voire d’interruptions

des sons.

• Si les fils des cordons ressortent des bornes et s’ils entrent en

contact mutuellement, l’amplificateur subira une charge

additionnelle, ce qui peut l’obliger à s’arrêter, voire

l’endommager.

• Lors de l’utilisation d’un jeu d’enceintes raccordé à un

amplificateur, si la polarité d’une des enceintes acoustiques

(

+

,

–

) est inversée, vous n’obtiendrez pas un effet

stéréophonique normal.

Borne rouge (+)

Borne noire (–)

Côté chaud du cordon d’enceinte

Côté commun du cordon d’enceinte

ATTENTION

Les bornes des haut-parleurs sont sous une

tension

ACTIVE DANGEREUSE

. Pour éviter tout risque de

décharge électrique lors du branchement et du

débranchement des câbles de haut-parleur, débranchez

le cordon d’alimentation avant de toucher des parties

non isolées.
