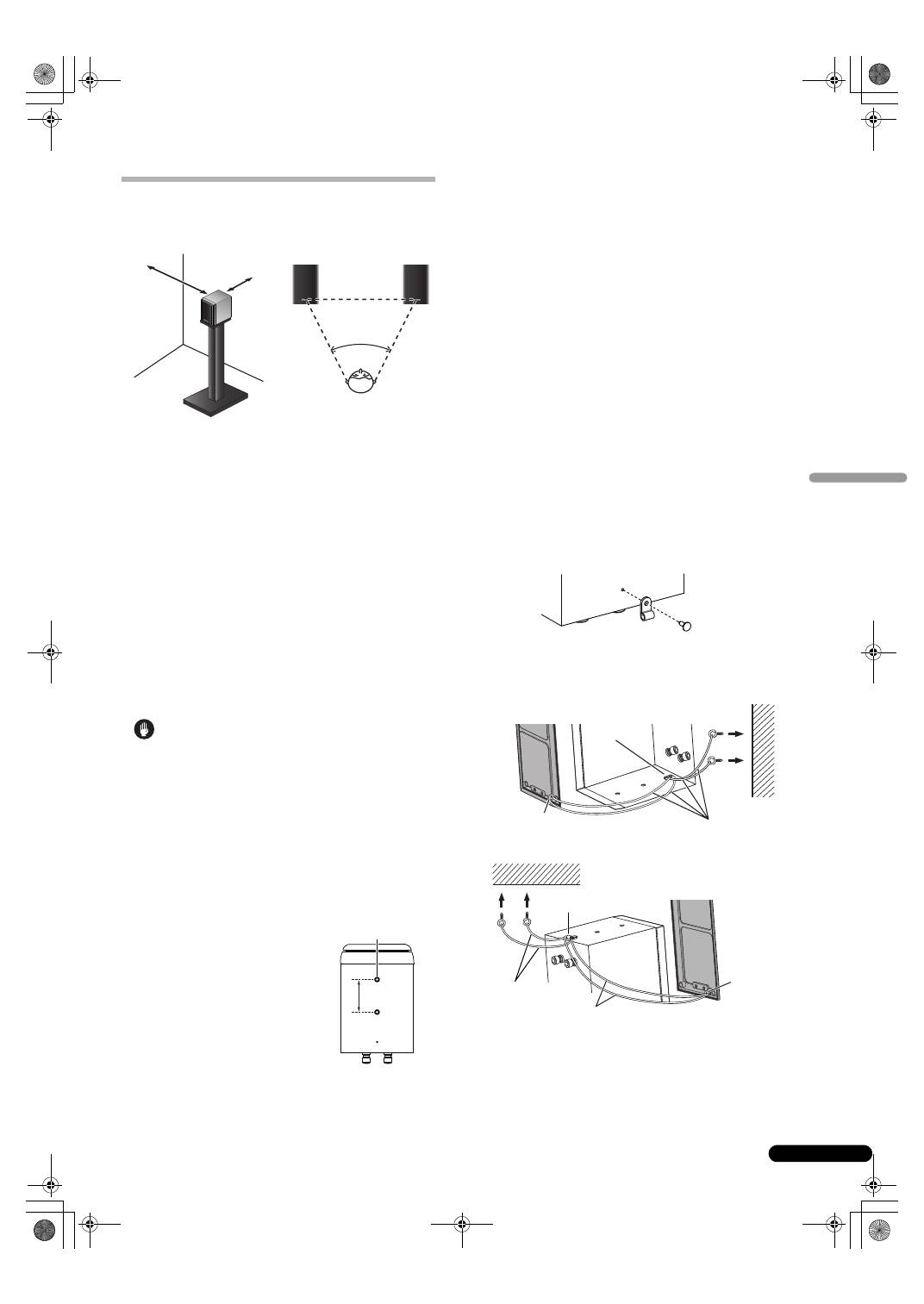

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken

Einfluss auf die Art der Schallabstrahlung von Lautsprechern

aus.

• Um die optimale Klangqualität zu erhalten, sollten die

Lautsprecher möglichst auf einem soliden Fußboden

aufgestellt und wie in der obigen Abbildung gezeigt platziert

werden. Der Pegel der Bässe kann justiert werden, indem der

Abstand zwischen den Lautsprechern und der hinteren Wand

verringert oder erhöht wird. Stellen Sie die Lautsprecher

jeweils im gleichen Abstand von der seitlichen Wand auf, um

einen gut ausgewogenen Klang zu erzielen.

• Um einen einwandfreien Stereoeffekt zu erhalten, stellen Sie

den linken und rechten Lautsprecher im gleichen Abstand von

der Hörposition auf. Verwenden Sie Lautsprecherkabel der

gleichen Länge für jeden Lautsprecher.

• Wenn der Hörraum einen starken Nachhall aufweist,

empfiehlt es sich, die Wände mit schwerem Stoff zu behängen

und/oder einen Teppich auf den Boden zu legen, um den

Schall zu dämpfen. Die besten Ergebnisse werden erzielt,

wenn die Wände vollständig abgedeckt werden.

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

umkippt und Verletzungen oder eine Beschädigung

verursacht.

• Bei diesen Lautsprechern handelt es sich um Regalboxen; die

beste Leistung wird bei Aufstellung auf einer stabilen,

waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei

direkter Aufstellung auf dem Boden wird ein dröhnender,

undefinierter Klang erzeugt. Idealerweise sollte jeder

Lautsprecher so aufgestellt werden, dass sich der Hochtöner

etwa auf dem Ohrenniveau des Hörers an der Hörposition

befindet.

• Dieser Lautsprecher ist an der

Unterseite mit zwei

Schraubenlöchern ausgestattet.

Diese Löcher sind zur Befestigung

einer Lautsprecherhalterung oder

eines Lautsprecherständers

vorgesehen.

Lautsprecherhalterungen sind im

Fachhandel erhältlich und

ermöglichen eine Montage des

Lautsprechers an einer Wand oder

an der Decke. Das Diagramm rechts

zeigt den Abstand und

Durchmesser dieser Löcher. Achten Sie bei der Auswahl der

Lautsprecherhalterung dafür, dass sie ein Tragvermögen von

mindestens 2,9 kg besitzt. Bitte lesen Sie sowohl die

Sicherheitshinweise in dieser Bedienungsanleitung als auch

die Gebrauchsanweisung der Halterung aufmerksam durch.

Unsachgemäß montierte Lautsprecher stellen eine

Gefahrenquelle dar.

Montage der Sicherheitsstütze

• Vergewissern Sie sich, dass das Tragvermögen der Wand für

das Gewicht der Lautsprecher ausreicht.

• Führen Sie eine im Fachhandel erhältliche verstärkte Schnur

durch die Sicherheitsstütze, um den Lautsprecher an der

Wand zu sichern. Vergewissern Sie sich, dass das

Tragvermögen der zur Montage vorgesehenen Wand für das

Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich

nach der Befestigung der Schnur, dass der Lautsprecher

nicht umkippen kann.

• Montieren Sie die Sicherheitsstütze nicht direkt an der Wand.

Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer

verstärkten Schnur vorgesehen, um ein Umkippen des

Lautsprechers zu verhindern.

• Diese Lautsprecher dürfen nicht oberhalb des Kopfniveaus an

der Decke oder an einer Wand befestigt werden. Da die

Frontverkleidung dieser Lautsprecher abnehmbar ist, kann sie

herunterfallen und Verletzungen oder Sachschäden

verursachen, wenn die Lautsprecher oberhalb des

Kopfniveaus montiert werden.

• Befestigen Sie die Sicherheitsstützen mit den mitgelieferten

Schrauben an den Löchern in der Unterseite der

Lautsprecher.

Beispiele für eine Montage des Lautsprechersystems

unter Verwendung der Sicherheitsstütze

Wandmontage

Deckenmontage

• Lösen Sie die Schraube an der Rückseite der

Frontverkleidung, wickeln Sie die verstärkte Schnur mehrmals

um die Schraube, und ziehen Sie die Schraube dann wieder

an.

• Führen Sie zwei verstärkte Schnüre durch die

Sicherheitsstütze, um den Lautsprecher wie im obigen

Diagramm gezeigt an der Wand bzw. Decke an der Wand zu

sichern.

50 cm

von einer

seitlichen

Wand

20 cm

von einer

hinteren

Wand

50° bis 60°

Vorsichtshinweise

M5-Schrauben verwenden.

Tiefe des Schraubenlochs:

9 mm

60 mm

Frontverkleidung

Rückansicht des Lautsprechers

Sicherheitsstütze

Schraube

verstärkte Schnüre

Rückansicht des Lautsprechers

Frontverkleidung

Schraube

Sicherheitsstütze

verstärkte Schnüre

verstärkte Schnüre

S-CN301-LR_De.book  3 ページ  ２０１２年２月１０日　金曜日　午後３時３６分

4

De

• Vergewissern Sie sich vor der Montage der Lautsprecher an

einer Wand oder Decke, dass die zur Befestigung

vorgesehene Oberfläche ein Tragvermögen von mindestens

2,9 kg besitzt. Falls Sie das Tragvermögen nicht selbst

ermitteln können, ziehen Sie bitte einen Fachmann zu Rate.

• Wenn der Lautsprecher an der Decke montiert ist, weist er

nach unten. Richten Sie den Lautsprecher so aus, dass das

Pioneer-Logo an der Frontverkleidung normal gelesen werden

kann.

• Vergewissern Sie sich nach der Montage, dass die

Lautsprecher sicher befestigt sind.

• Pioneer lehnt jegliche Haftung für Unfälle oder Schäden ab,

die auf eine unsachgemäße Aufstellung, einen

zweckentfremdeten Gebrauch, eine Nachgestaltung der

Lautsprecher oder Naturkatastrophen zurückzuführen sind.

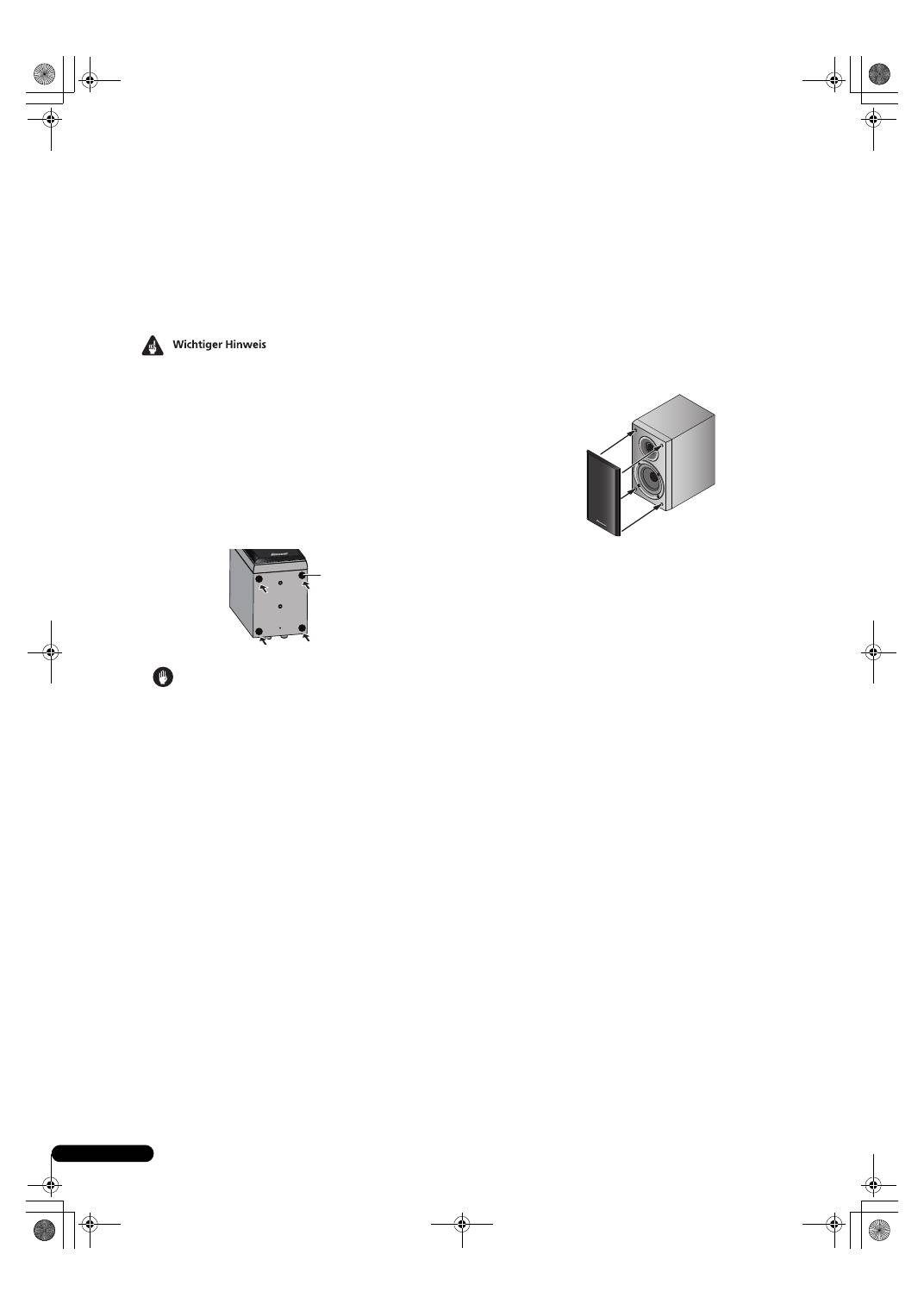

Anbringen der rutschfesten Kissen

Je nach Aufstellungsort kann sich die Verwendung der

rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den

vier Ecken der Unterseite des Lautsprechers. Bitte beachten Sie,

dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr

glatten Unterlage ein Verrutschen u. U. nicht wirksam verhindern

können; daher sind bei der Aufstellung glatte Unterlagen

sorgfältig zu vermeiden.

• Um die Wirksamkeit der rutschfesten Kissen zu

gewährleisten, sollte der Lautsprecher möglichst auf einem

weichen Tuch oder einem ähnlichen Material aufgestellt

werden.

Anbringen und Entfernen der Frontverkleidung

Auf Wunsch kann die Frontverkleidung des Lautsprechers

abgenommen werden. Zum Abnehmen der Frontverkleidung

gehen Sie wie nachstehend beschrieben vor:

1

Zum Abnehmen der Frontverkleidung ergreifen Sie ihren

unteren Rand mit beiden Händen, und ziehen Sie ihn sacht

nach vorn, um den unteren Teil der Frontverkleidung vom

Lautsprechergehäuse zu trennen. Verfahren Sie dann auf

gleiche Weise mit der Oberkante, um die Frontverkleidung

vollständig vom Lautsprecher zu trennen.

2

Zum erneuten Anbringen der Frontverkleidung bringen

Sie die vier Löcher an der Rückseite der Frontverkleidung mit

den Stiften am Lautsprechergehäuse zur Deckung, und

drücken Sie die Frontverkleidung dann fest gegen den

Lautsprecher.

rutschfestes Kissen

Vorsichtshinweise

S-CN301-LR_De.book  4 ページ  ２０１２年２月１０日　金曜日　午後３時３６分
