AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla

stessa PERICOLOSA tensione della corrente di rete. Per

prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A1_It

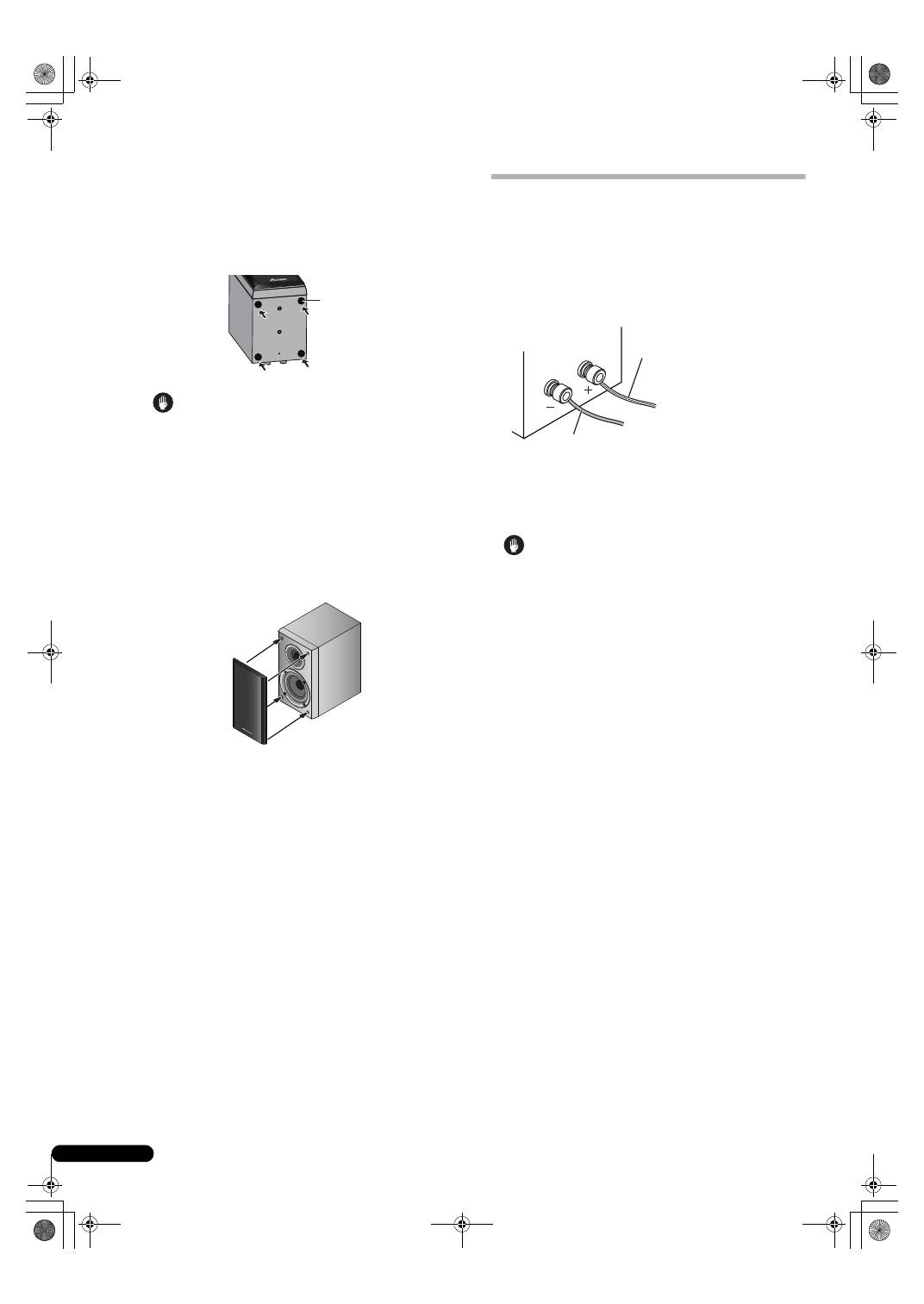

Applicazione dei cuscinetti antiscivolamento

L’uso dei cuscinetti antiscivolamento è raccomandato in certe

posizioni di installazione. Applicare i cuscinetti ai quattro angoli

del fondo del diffusore. Tenere presente che, a seconda della

posizione, i cuscinetti possono non offrire sufficiente resistenza

per impedire lo scivolamento dei diffusori, che quindi devono

venire installati in posizioni che non causino scivolamenti.

• Per permettere l’applicazione sicura dei cuscinetti

antiscivolamento, posare il diffusore su di un panno o un

simile materiale.

Applicazione e rimozione della griglia

La griglia anteriore può, se necessario, venire tolta. Per farlo, fare

quanto segue:

1

Per togliere la griglia, mettere le dita sul suo fondo e

tirare piano in fuori. Fare lo stesso poi in alto e staccarla.

2

Per rimettere la griglia, allineare i quattro fori sul suo

retro e i perni del diffusori, quindi premere con forza.

Collegamenti

1

Spegnere l’amplificatore.

2

Collegare i cavi dei diffusori ai terminali di ingresso sul

retro del diffusore. Il terminale dei diffusori positivo (+) è

rosso, quello negativo (–) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei

diffusori in ciascun foro dei terminali, quindi stringere le

manopole.

3

Collegare le estremità dei cavi ai terminali di uscita dei

diffusori dell’amplificatore. Per maggiori dettagli, consultare

il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno

spinotto a banana.

• Prima di usare connettori a banana, togliere i cappucci che

coprono i terminali dei diffusori.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per

controllare che siano ben collegati ai rispettivi terminali.

Collegamenti scadenti possono causare rumore ed

interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in

contatto l’uno con l’altro, il carico posto sull’amplificatore è

eccessivo. Questo può impedire il funzionamento

dell’amplificatore o addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si

otterrà un normale effetto stereo se le polarità di uno dei

diffusori (+, –) viene invertita.

Cuscinetto

antiscivolamento

Attenzione

Cavo del diffusore con riga bianca

Collegare al terminale di uscita

positivo (+) dell’amplificatore stereo.

Cavo del diffusore senza riga bianca

Collegare al terminale di uscita negativo (–)

dell’amplificatore stereo.

Attenzione
