Pioneer S-CN301-LR: Aansluitingen

4

Nl

• Pioneer kan niet aansprakelijk worden gesteld voor ongevallen

of schade die het gevolg zijn van onjuiste montage, verkeerd

gebruik of wijziging van het product, of als gevolg van

natuurrampen.

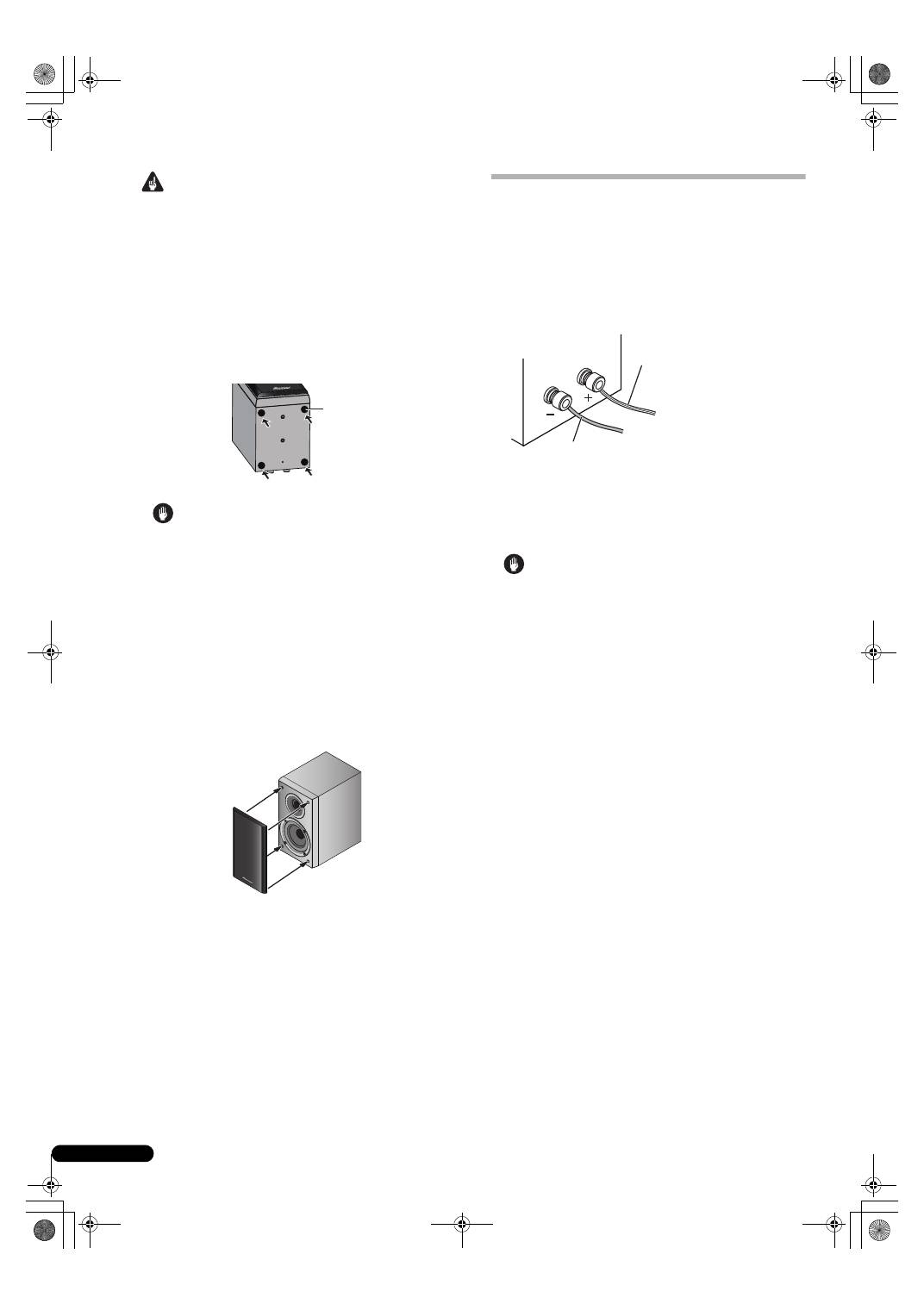

Aanbrengen van de antislipkussentjes

Afhankelijk van de installatieplaats kan het nodig zijn om de

antislipkussentjes aan te brengen. Breng de kussentjes op de vier

hoeken aan van de luidsprekerkant die op de ondergrond rust. In

sommige gevallen is het mogelijk dat de kussentjes niet

voldoende wrijving geven om slippen te voorkomen, dus let er

goed op dat de luidsprekers niet op een plaats staan waar ze

kunnen gaan glijden.

• Om te voorkomen dat er beschadigingen ontstaan bij het

aanbrengen van de antislipkussentjes, moet u de luidspreker

op een zachte doek of iets dergelijks leggen.

Bevestigen en verwijderen van het front

Indien gewenst kan het luidsprekerfront verwijderd worden. Volg

voor het verwijderen de onderstaande instructies:

1

Om het front te verwijderen, pakt u de onderkant van het

front met uw handen vast en trekt het front dan voorzichtig

naar voren. Doe hetzelfde aan de bovenkant om het front

volledig los te maken.

2

Om het front te bevestigen, lijnt u de vier gaten in de

achterkant van het front uit met de pennen op de luidspreker

waarna u het front tegen de luidspreker drukt.

Aansluitingen

1

Schakel de versterker uit.

2

Sluit de luidsprekerkabels op de ingangsaansluitingen

aan de achterkant van de luidspreker aan. De polariteit van

de ingangsaansluitingen is rood voor positief (+) en zwart

voor negatief (–).

Draai de knopjes op de ingangsaansluitingen los en steek de

draden van de luidsprekerkabels in de aansluitingen, waarna u de

knopjes weer vastdraait.

3

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken.

• Bij gebruik van een banaanstekker moet u eerst de kapjes van

de luidsprekeraansluitingen verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (+, –) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

Belangrijk

Antislipkussentje

Let op

Luidsprekerkabel met witte streep

Sluit aan op de plus (+)

uitgangsaansluiting van de stereo

versterker.

Luidsprekerkabel zonder streep

Sluit aan op de min (–) uitgangsaansluiting van de

stereo versterker.

Let op

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A1_Nl
