Pioneer S-CN301-LR: Conexiones

4

Es

• Pioneer no se hace responsable de accidentes o daños como

consecuencia de una instalación incorrecta, manipulación

indebida o por las modificaciones del producto, así como

tampoco debido a desastres naturales.

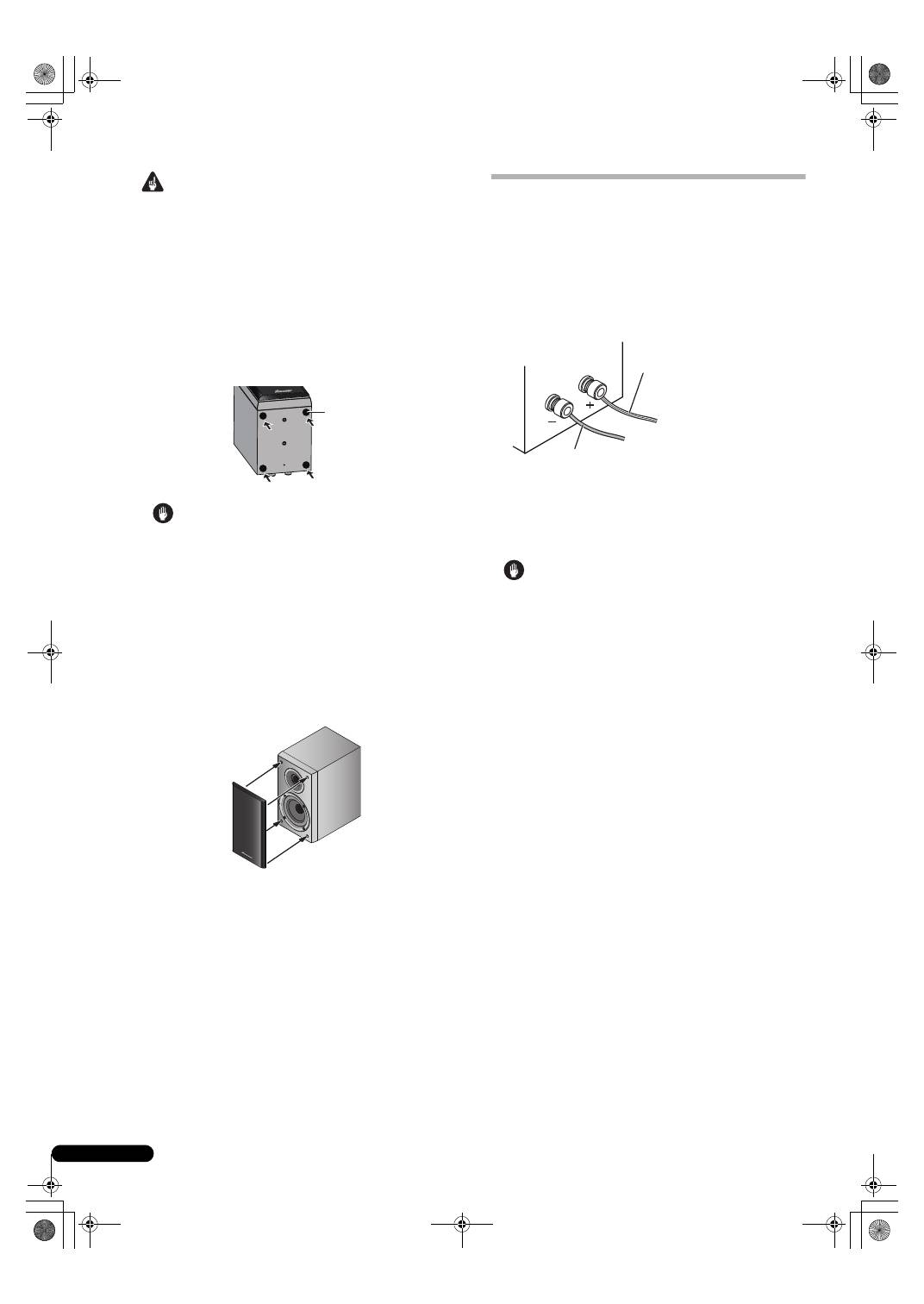

Aplicación de las pastillas antideslizantes

Se recomienda el empleo de pastillas antideslizantes en el lugar

de instalación. Ponga las pastillas en las cuatro esquinas del lado

del altavoz que queda abajo. Tenga presente que, dependiendo

del lugar, es posible que las pastillas no ofrezcan una tracción

suficiente como para evitar por completo el deslizamiento, por lo

que deberá tenerse cuidado para no instalar los altavoces en

situaciones en las que puedan resbalar.

• Para poder aplicar con seguridad las pastillas antideslizantes,

ponga el altavoz sobre un paño suave u otro material similar.

Colocación y extracción de la rejilla

Podrá extraer la rejilla frontal si así lo desea. Para extraerla, siga

las instrucciones siguientes:

1

Para extraer la rejilla, ponga las manos en la parte inferior

de la rejilla y tire con cuidado de la misma hacia fuera. Luego,

haga lo mismo en la parte superior para separarla.

2

Para volver a colocar la rejilla, alinee los cuatro orificios

de la parte posterior de la rejilla con los apéndices de los

altavoces y empuje firmemente.

Conexiones

1

Desconecte la alimentación del amplificador.

2

Conecte los cables de altavoz a los terminales de entrada

de la parte posterior del altavoz. En cuanto a la polaridad de

los terminales de entrada, el rojo es positivo (+) y el negro es

negativo (–).

Afloje los bornes de los terminales de entrada e inserte los cables

de altavoz en cada uno de los orificios de los terminales, y luego

apriete los bornes.

3

Conecte el otro extremo de los cables a los terminales de

salida de altavoz en el amplificador (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica.

• Cuando emplee una clavija de punta cónica, quite primero las

tapas que cubren el terminal del altavoz.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar e incluso que pueda dañarse.

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se

ha invertido la polaridad (+, –) de uno de los altavoces

(izquierdo o derecho).

Importante

Pastilla

antideslizante

Precaución

Cable de altavoz con franja blanca

Conéctelo al terminal de salida

positivo (+) del amplificador estéreo.

Cable de altavoz sin franja

Conéctelo al terminal de salida negativo (–) del amplificador estéreo.

Precaución

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA

que es PELIGROSA. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.
