Anschlüsse

1

Schalten Sie den Verstärker aus.

2

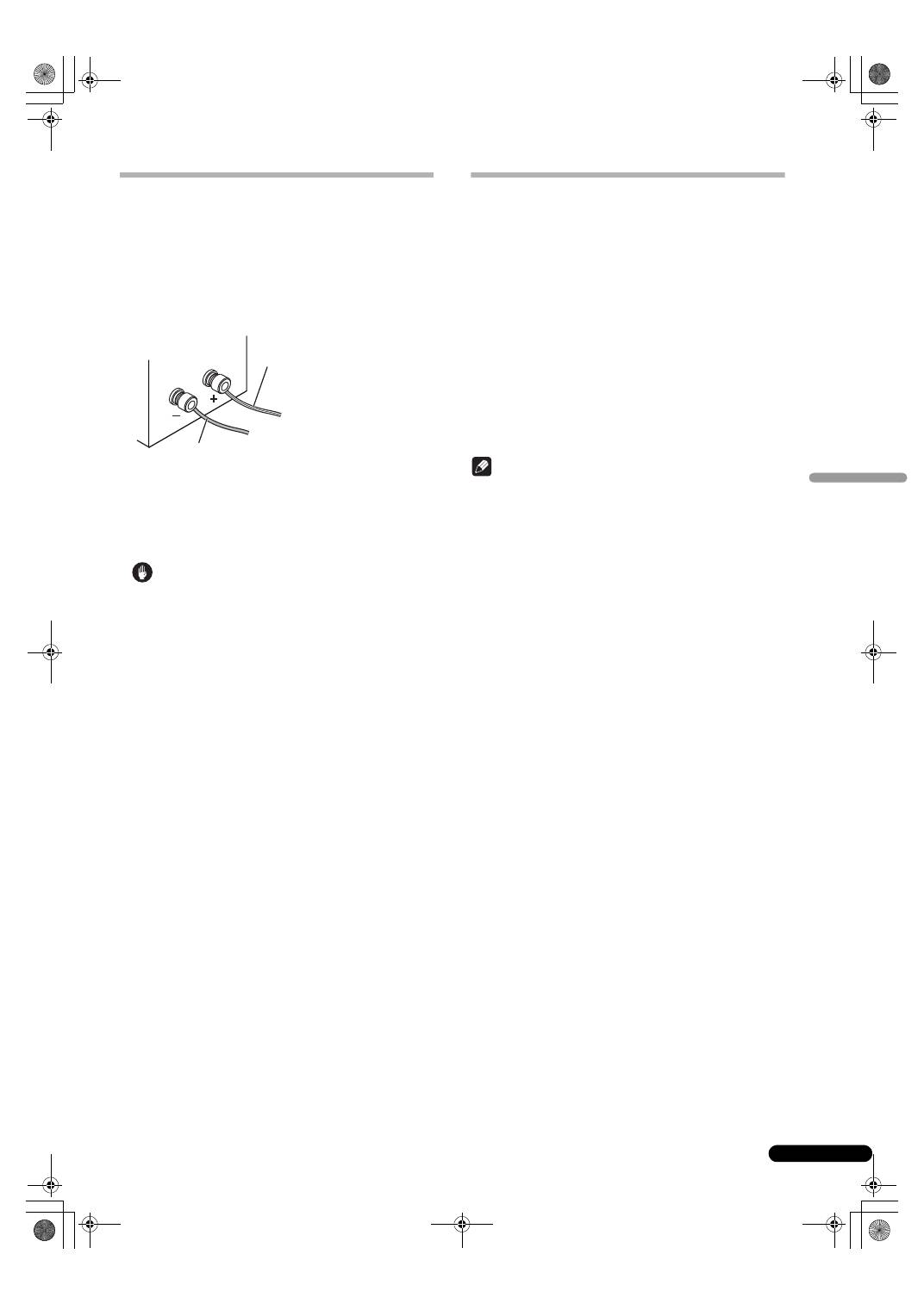

Schließen Sie die Lautsprecherkabel an die

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

Lösen Sie die Knöpfe der Eingangsklemmen, führen Sie die

Drähte der Lautsprecherkabel in die Löcher in den Polbolzen ein,

und ziehen Sie dann die Knöpfe wieder an.

3

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden.

• Wenn Bananenstecker für den Anschluss verwendet werden

sollen, müssen Sie zunächst die Kappen von den

Lautsprecherklemmen entfernen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Falls einer der beiden Lautsprecher eines Lautsprecherpaars

versehentlich mit vertauschter Polarität (+, –) an einen

Verstärker angeschlossen wird, kann der normale Stereoeffekt

nicht erzielt werden.

Technische Daten

Gehäuse  . . . . . . . . . . . . . . . . . . . . . . . . . . .Bassreflex-Regalausführung

Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-Wege-System

Tieftöner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-cm-Konus

Hochtöner  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,0-cm-Kalotte

Impedanz  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   6

Ω

Frequenzgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz bis 40 kHz

Empfindlichkeit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 dB

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  100 W

Übernahmefrequenz  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Außenabmessungen . . . . . . .  135 (B) mm x 230 (H) mm x 220 (T) mm

Masse  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,9 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (2,5 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Rutschfeste Kissen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Sätze

Sicherheitsstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Schrauben für Sicherheitsstützen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Garantiekarte

Bedienungsanleitung (dieses Dokument)

• Zwei Lautsprechersysteme gehören zum Lieferumfang des

Modells S-CN301-LR.

• Änderungen der technischen Daten und äußeren

Aufmachung bleiben im Sinne der ständigen

Produktverbesserung jederzeit vorbehalten.

© 2012 PIONEER CORPORATION.

Alle Rechte vorbehalten.

Lautsprecherkabel mit weißer Linie

Schließen Sie dieses Kabel an die

positive (+) Ausgangsklemme des

Stereoverstärkers an.

Lautsprecherkabel ohne Linie

Schließen Sie dieses Kabel an die negative (–)

Ausgangsklemme des Stereoverstärkers an.

Vorsichtshinweise

Hinweis

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell GEFÄHRLICHE Spannung an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.
