Pioneer S-31B-LR-K: Ligações

4

Pt

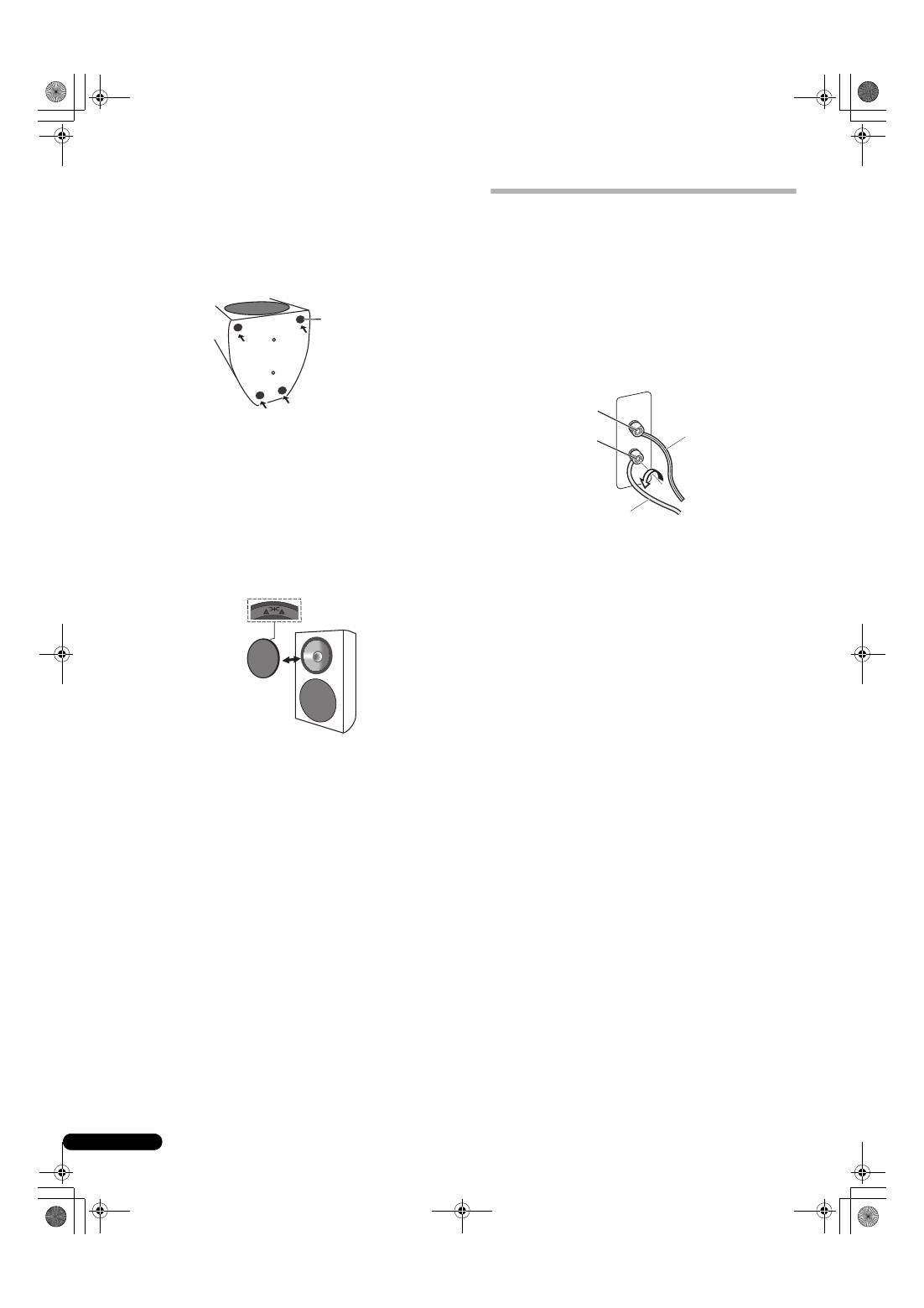

Aplicação das almofadas anti-derrapantes

A utilização de almofadas anti-derrapantes depende do local de

instalação. Aplique as almofadas nos quatro cantos do lado da

coluna que irão estar em contacto com o chão. Note que,

dependendo do local, as almofadas podem não oferecer tracção

suficiente para prevenir o deslizamento, de modo a que deve

tomar cuidado para não instalar as colunas em locais onde

fiquem sujeitas a deslizamentos.

Colocar e Retirar a Grelha

Recomendamos a utilização deste sistema de colunas com a

grelha colocada, mas esta pode ser retirada se assim pretendido.

Para retirar siga estas instruções:

1

Para retirar a grelha, coloque os seus dedos na parte

exterior da grelha, junto à parte inferior e puxe suavemente

para fora.

2

Para voltar a colocar a grelha, segure a grelha da coluna

com o símbolo triangular apontando para cima, alinhe depois

os quatro espigões existentes na parte anterior da grelha

com os orifícios na coluna e pressione firmemente.

Ligações

Esta coluna não inclui cabos de coluna para ligar a um

amplificador.

Ligação dos cabos

1

Desligue a alimentação do seu amplificador.

2

Ligue os cabos da coluna aos terminais de entrada na

parte anterior da coluna. No que diz respeito à polaridade de

entrada, o encarnado é positivo (+) e o preto é negativo (–).

Afrouxe as porcas nos terminais de entrada e insira os cabos em

cada um dos oríficios do poste do terminal. Aperte depois as

porcas.

3

Ligue as outras extremidades dos cabos aos terminais de

saída para colunas, no amplificador (para mais detalhes,

consulte o manual de utilizador do seu amplificador).

• Pode também ligar os terminais da coluna utilizando uma

ficha banana.

• Depois de ligar as fichas, puxe os cabos levemente para se

certificar que as extremidades destes se encontram ligadas

firmemente aos terminais. Ligações deficientes podem criar

ruído e interrupção no som.

• Se os fios dos cabos sairem dos terminais e entrarem em

contacto um com o outro, induzirão uma carga excessiva no

amplificador. Tal pode fazer com que o amplificador deixe de

funcionar, podendo mesmo danificar o amplificador.

• Quando utilizar o conjunto de colunas ligadas a um

amplificador, não conseguirá obter o efeito estereofónico

usual se a polaridade (

+

,

–

) de uma das colunas (esquerda ou

direita) estiver invertida.

Almofadas

anti-derrapantes

Terminal encarnado (+)

Terminal preto (–)

Cabo de colunas positivo

Cabo de colunas negativo

CUIDADO

Estes te

r

minais de coluna estão sob

voltagem

PERIGOSA

. Pa

r

a evita

r

 o

r

isco de choque eléct

r

ico ao

liga

r

 ou desliga

r

 os cabos de coluna, desligue o cabo

de alimentação de ene

r

gia antes de toca

r

 em quaisque

r

com

p

onentes não isolados.

 D3-4-2-2-3_A_Po
