Брошюра по технике безопасности

Подробное описание ресивера см. в «Инструкции по эксплуатации», содержащихся на поставляемом CD-ROM. Инструкции по эксплуатации также можно загрузить с вебсайта Pioneer (http://www.pioneer.eu). Подробнее об

использовании CD-ROM см. ниже.

0

Рабочее Окружение

 — Чтобы посмотреть руководство пользователя в формате PDF, поставляемое на CD-ROM, эта операция подтверждена для следующих операционных сред. Microsoft® Windows® XP / Windows

Vista® / Windows® 7 / Windows® 8 и Apple Mac OS X 10.7 или более поздняя версия, Adobe Reader (Версия 10, 11).

0

Меры предосторожности при использовании

 — Этот CD-ROM предназначен для использования

с персональным компьютером. Он не может быть использован с DVD плеером или музыкальным CD плеером. Попытка проигрывания этого CD-ROM с DVD плеером или музыкальным CD плеером может повредить

громкоговорители или стать причиной ухудшения слуха из-за большой громкости.

0

Лицензия

 — Пожалуйста, согласитесь с «Условиями использования», указанными ниже перед началом использования этого CD-ROM. Не

используйте, если Вы не согласны с условиями использования.

0

Условия использования

 — Авторские права на данные на этом CD-ROM принадлежат PIONEER CORPORATION. Неправомочная передача, дублирование,

трансляция, общественная передача, перевод, продажи, предоставление взаймы или другие подобные случаи, которые выходят за пределы «личного использования» или «ссылки» как определено Законом об авторских

правах, могут привести к наказанию. Разрешение на использование данного CD-ROM предоставляется по лицензии PIONEER CORPORATION.

0

Общий Отказ

 — PIONEER CORPORATION не гарантирует работу этого

CD-ROM на персональных компьютерах при использовании любой подходящей ОС. Кроме того, PIONEER CORPORATION не несет отвественности за любые повреждения, понесенные в результате использования этого CD-

ROM и не отвечает за любую компенсацию. Названия частныхкорпораций, продуктов и других объектов, описанных здесь - зарегистрированные торговые марки или торговые марки их соответствующих фирм.

*

Когда используется Mac ОС

: Поместите диск CD-ROM в привод CD, нажмите на «CD drive from Finder» и нажмите двойным щелчком на Index.html (содержание) для получения инструкции по эксплуатации.

ОСТОРОЖНО

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ

СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ

СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА

ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К

КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ВНИМАНИЕ

Данное оборудование не является водонепроницаемым. Во избежание

пожара или поражения электрическим током не помещайте рядом с

оборудованием емкости с жидкостями (например, вазы, цветочные

горшки) и не допускайте попадания на него капель, брызг, дождя или

влаги.

D3-4-2-1-3_A1_Ru

ВНИМАНИЕ

Во избежание пожара не приближайте к оборудованию источники

открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Рабочее Окружение

Изделие эксплуатируется при следующих температуре и влажности:

+5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие

вентиляторы)

Не устанавливайте изделие в плохо проветриваемом помещении или в

месте с высокой влажностью, открытом для прямого солнечного света

(или сильного искусственного света).

D3-4-2-1-7c*_A2_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для

вентиляции во избежание повышения температуры внутри устройства

(не менее 10 сверху, 5 см сзади и по 5 см слева и справа).

ВНИМАНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции,

обеспечивающие надежную работу изделия и защищающие его от

перегрева. Во избежание пожара эти отверстия ни в коем случае не

следует закрывать или заслонять другими предметами (газетами,

скатертями и шторами) или устанавливать оборудование на толстом

ковре или постели.

D3-4-2-1-7b*_A1_Ru

ОСТОРОЖНО

Выключатель

u

STANDBY/ON

 данного устройства не полностью

отключает его от электросети. Чтобы полностью отключить питание

устройства, вытащите вилку кабеля питания из электророзетки.

Поэтому устройство следует устанавливать так, чтобы вилку кабеля

питания можно было легко вытащить из розетки в чрезвычайных

обстоятельствах. Во избежание пожара следует извлекать вилку

кабеля питания из розетки, если устройство не будет использоваться

в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a*_A1_Ru

ВНИМАНИЕ

Храните небольшие детали вне доступа детей. При случайном

проглатывании, немедленно обратитесь к врачу.

D41-6-4_A1_Ru

Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и

отработавших элементов питания

Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации

электротехническая и электронная продукция и отработанные элементы питания не должны выбрасываться вместе с

обычным бытовым мусором.

Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим

образом обработаны, утилизированы и переработаны, пожалуйста, передайте их в соответствующий пункт сбора

использованных электронных изделий в соответствии с местным законодательством.

Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и

предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут

возникнуть в результате несоответствующего удаления отходов.

Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования

и использованных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры

утилизации отходов или по месту покупки данного изделия.

Данные обозначения утверждены только для Европейского Союза.

Для стран, которые не входят в состав Европейского Союза:

Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам

для получения информации о правильных способах утилизации.

K058a_A1_Ru

Обозначение для

оборудования

Обозначения для

элементов питания

Pb

K041_A1_Ru

3

English

Français

Italiano

Español

Nederlands

Deutsch

 Подключение

Подключение громкоговорителей

Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на рисунке),

тем не менее, рекомендуется использовать по крайней мере три, а полный комплект обеспечивает

наилучшее объемное звучание.

Для получения наилучшего качества объемного звучания установите громкоговорители, как показано

ниже.

Акустическая система 5.1:

После установки громкоговорителей подключите их, как показано ниже.

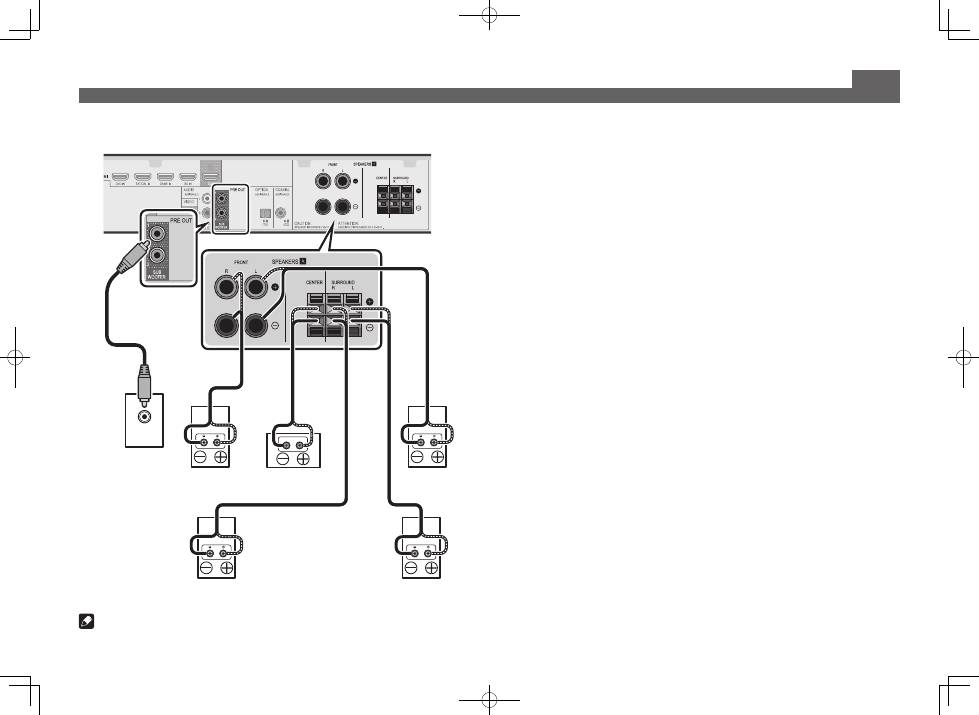

Схема соединений VSX-S510

LINE LEVEL

INPUT

L

 – Передний левый

C

 – Центральный

R

 – Передний правый

SL

 – Левый объемного звучания

SR

 – Правый объемного звучания

SW

 – Cабвуфер

•

В дополнение, можно также подключить

задние громкоговорители объемного

звучания или громкоговоритель B

(только

VSX-S510)

.

•

Для получения подробной информации

см. стр. 11 руководства по эксплуатации

(CD-ROM).

Подсоединение кабелей

громкоговорителей

Убедитесь, что правый громкоговоритель

подключен к правому (

R

) разъему, а

левый (

L

) громкоговоритель – к левому.

Также убедитесь, что положительный и

отрицательный (

+/–

) разъемы ресивера

совпадают с соответствующими разъемами

громкоговорителей.

 ПРЕДУПРЕЖДЕНИЕ

•

Перед выполнением или изменением

схем подсоединения отключите кабель

питания от розетки переменного тока.

•

На контактах громкоговорителей

имеется

ОПАСНОЕ ДЛЯ ЖИЗНИ

напряжение. Во избежание опасности

поражения электрическим током при

подключении или отключении кабелей

громкоговорителей отсоединяйте кабель

питания, прежде чем прикасаться к

любым неизолированным деталям.

1

Скрутите оголенные жилы провода.

2

Ослабьте зажим контакта и вставьте

оголенный провод.

3

Зажмите контакт.

1

2

3

10 mm

Провода должны соединяться следующим

образом к терминалам VSX-S310 CENTER или

SURROUND.

1

Скрутите оголенные жилы провода.

2

Откройте защитные выступы и

вставьте оголенный провод.

3

Отпустите защитные выступы.

1

2

3

10 mm

R

SL

L

SW C

SR

Активный

сабвуфер (

SW

)

Передний правый

(

R

)

Правый объемного

звучания (

SR

)

Левый объемного

звучания (

SL

)

Передний левый

(

L

)

Центральный

(

C

)

 ВАЖНО

•

Подключайте пассивные сабвуферы, такие как Pioneer S-SLW500, к терминалам SPEAKERS

SUBWOOFER.

•

Подключайте либо пассивные сабвуферы, либо активные сабвуферы, но не подключайте их

вместе.

 Примечание

•

Этот ресивер поддерживает громкоговорители с номинальным импедансом от 4

W

 до 16

W

.

Пассивный

сабвуфер

4

Подключение (продолжение)

LINE LEVEL

INPUT

Активный

сабвуфер (

SW

)

Передний правый

(

R

)

Передний левый

(

L

)

Центральный

(

C

)

Правый объемного

звучания (

SR

)

Левый объемного

звучания (

SL

)

Схема соединений VSX-S310

 Примечание

•

Этот ресивер поддерживает громкоговорители с номинальным импедансом от 4

W

 до 16

W

.

5

English

Français

Italiano

Español

Nederlands

Deutsch

Подключение телевизора и

компонентов воспроизведения

Подключение (продолжение)

Подключение антенн

2

1

Рамочная антенна АМ

Проволочная антенна FM

Телевизор, совместимый с

HDMI/DVI

VSX-S510

Совместимый с HDMI/DVI

проигрыватель Blu-ray Disc, и др.

•

Экранный дисплей будет выводиться только с терминала

HDMI OUT.

•

Если телевизор не поддерживает функцию возвратного

аудиоканала через HDMI, требуется подсоединение

оптического цифрового кабеля (

A

) для прослушивания

звучания телевизора через ресивер.

•

Если телевизор поддерживает функцию возвратного

аудиоканала через HDMI, звук с телевизора вводится в

ресивер через терминал HDMI, поэтому нет необходимости

подсоединять оптический цифровой кабель (

A

). В таком

случае установите

ARC

 в

HDMI Setup

 на

ON

l

«Меню

HDMI Setup»

 на стр. 57.

•

Указания по соединениям и настройке телевизора см. в

руководстве по эксплуатации телевизора.

•

Подключение композитного видеокабеля (

A

) необходимо,

чтобы увидеть экранный дисплей устройства на телевизоре.

•

Если телевизор не поддерживает функцию возвратного

аудиоканала через HDMI, требуется подсоединение

оптического цифрового кабеля (

B

) для прослушивания

звучания телевизора через ресивер.

•

Если телевизор поддерживает функцию возвратного

аудиоканала через HDMI, звук с телевизора вводится в

ресивер через терминал HDMI, поэтому нет необходимости

подсоединять оптический цифровой кабель (

B

). В таком

случае установите

ARC

 в

HDMI Setup

 на

ON

l

«Меню

HDMI Setup»

 на стр. 57.

•

Указания по соединениям и настройке телевизора см. в

руководстве по эксплуатации телевизора.

HDMI IN

HDMI OUT

VIDEO IN

DIGITAL AUDIO OUT

OPTICAL

B

A

VSX-S310

Телевизор, совместимый с

HDMI/DVI

Совместимый с HDMI/DVI

проигрыватель Blu-ray Disc, и др.

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

A

6

Подключение (продолжение)

 Примечание

•

См. инструкции по эксплуатации на прилагаемом диске

CD-ROM, если необходимо подключить телевизор

или воспроизвести компонент способом, отличным от

подключения HDMI.

•

См. инструкции по эксплуатации на прилагаемом диске

CD-ROM для подключения других устройств.

 ПРЕДУПРЕЖДЕНИЕ

•

Держите кабель питания за вилку. Вынимая вилку из

электророзетки, никогда не тяните за сам кабель, никогда

не дотрагивайтесь до кабеля питания влажными руками,

так как это может стать причиной короткого замыкания

и поражения электрическим током. Не ставьте на кабель

питания устройство, мебель или другие предметы и не

зажимайте его каким-либо иным образом. Запрещается

завязывать узлы на кабеле питания или связывать его с

другими кабелями. Кабели питания следует прокладывать

в таких местах, где возможность наступить на них будет

маловероятной. Поврежденный кабель питания может

стать причиной возгорания или поражения электрическим

током. Периодически проверяйте кабель питания. Если

кабель питания поврежден, обратитесь за сменным кабелем

в ближайший уполномоченный независимый сервис-центр

Pioneer.

Подключение к сети через

интерфейс LAN

Только VSX-S510

WAN

3

2

1

LAN

LAN кабель (продается отдельно)

Маршрутизатор

Модем

Компьютер

Интернет

VSX-S510

7

English

Français

Italiano

Español

Nederlands

Deutsch

 Initial Setup

Перед началом работы

1

Вставьте батарейки в пульт дистанционного

управления.

Батарейки, входящие в комплект устройства, необходимо

проверить при начальных операциях; они не могут

сохранять заряд в течение долгого периода времени.

Рекомендуется использовать щелочные батарейки,

имеющие более длительный срок службы.

2

Включите ресивер и используемый

телевизор.

3

Переключите вход телевизора таким

образом, чтобы он подключался к

ресиверу.

4

Включите активный громкоговоритель и

прибавьте громкость.

 ПРЕДУПРЕЖДЕНИЕ

•

Не используйте и не храните батарейки под воздействием

прямых солнечных лучей или в помещении с высокой

температурой, например, в автомобиле или рядом с

обогревателем. Это может вызвать протекание, перегрев,

микровзрыв или возгорание батареек. Кроме того,

это может привести к сокращению срока службы или

производительности батареек.

 ПРЕДУПРЕЖДЕНИЕ

•

Вставляя батарейки, будьте внимательны, чтобы не

повредить пружины на (–) контактах для батареек. Это

может вызвать течь батареек или перегрев.

•

Производите утилизацию использованных батареек в

соответствии с действующими в вашей стране/регионе

государственными постановлениями или правилами по

охране окружающей среды.

Автоматическая настройка объемного звучания (MCACC)

При автоматической настройке многоканальной акустической

калибровки (MCACC) используется поставляемый

установочный микрофон для измерения и анализа тестового

звукового сигнала, издаваемого громкоговорителями. Эта

настройка обеспечивает автоматическое высокоточное

измерение и параметры; при ее использовании будет создаваться

оптимальная среда прослушивания для пользователя.

 ВАЖНО

•

Измерение в тихой среде.

•

Если у вас есть штатив, используйте его для установки

микрофона приблизительно на уровне уха в обычной точке

прослушивания. Иначе установите микрофон на уровне

уха, используя стол или стул.

•

Точные измерения могут быть невозможны, если имеются

препятствия между громкоговорителями и местом

прослушивания (микрофоном).

•

При измерении отойдите от места прослушивания и

управляйте устройством с помощью пульта ДУ с внешней

стороны от всех громкоговорителей.

1

Подключите поставляемый установочный

микрофон.

MCACC

SETUP MIC

2

Нажмите кнопку BD на пульте ДУ для

переключения на вход BD.

3

Нажмите кнопку

RECEIVER

 (РЕСИВЕР) на

пульте дистанционного управления, после

чего нажмите кнопку HOME MENU.

На телевизоре появляется «Home Menu» (главное меню).

4

Выберите «Auto MCACC» в «Home Menu»

(главное меню), затем нажмите ENTER.

Начнется автоматическое измерение.

Home  Menu

1 .  Auto  MCACC

2 .  Manual  SP  Setup

3 .  Input  Assign

4. Auto  Power Down

5. HDMI Setup

6. Network Standby

7. MHL Setup

8. Speaker System

9. OSD Setup

1 .  Auto  MCACC

Now  Analyzing

Environment  Check

    Ambient  Noise

    Speaker  YES/NO

Return

•

Измерение будет продолжаться примерно от 3 до 12 минут.

5

Следуйте инструкциям, отображаемым на

экране.

•

Автоматическая настройка завершена, когда появляется

экран Home Menu (Главное меню).

6

Убедитесь, что установочный микрофон

отсоединен.

Штатив

Микрофон

VSX-S510

8

 Основные операции воспроизведения

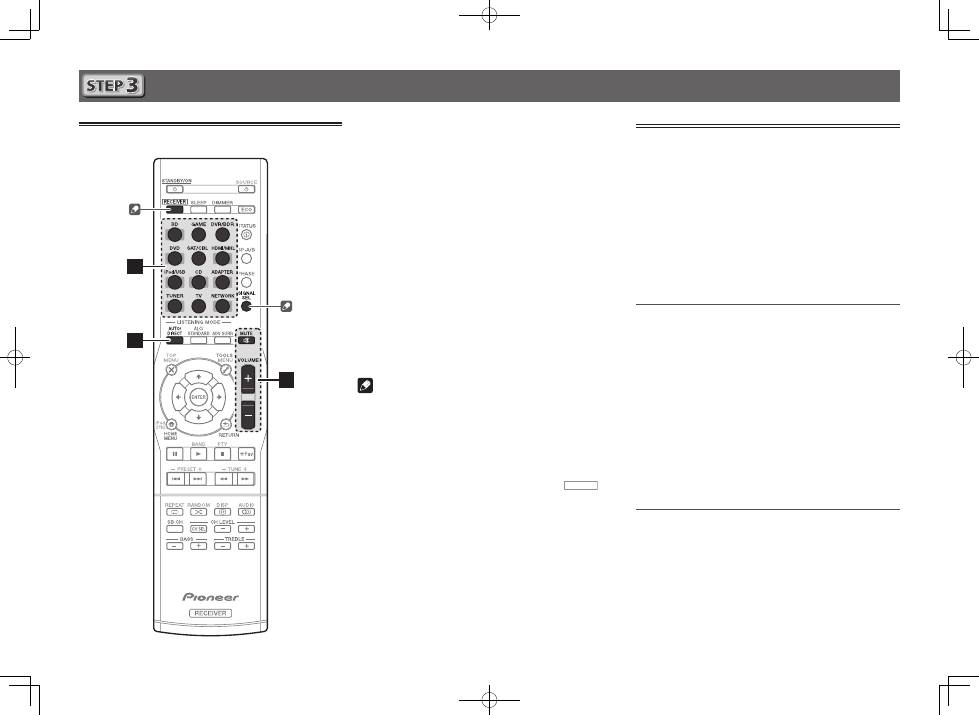

Многоканальное воспроизведение

2

3

5

1

Включите компонент воспроизведения.

Например: включите проигрыватель Blu-ray Disc,

подключенный к терминалу

HDMI BD IN

.

2

Переключите вход ресивера.

Например: нажмите

BD

 для выбора входа

BD

.

3

Нажмите кнопку AUTO/DIRECT, чтобы

выбрать режим «AUTO SURROUND».

Для многоканального воспроизведения 2-канального

аудиоисточника (телевизор, музыка, др.) нажмите кнопку

ALC/STANDARD

 или

ADV SURR

 и выберите нужный

режим прослушивания.

4

Начните воспроизведение компонента для

воспроизведения.

Например: начните воспроизведение проигрывателя Blu-

ray Disc.

5

Для регулировки уровня громкости

используйте регулятор VOLUME +/–.

Звук можно отключить, нажав кнопку

MUTE

.

 Примечание

•

Для прослушивания аудио с компонента-источника,

подключенного к этому ресиверу с помощью коаксиального

или оптического кабеля, выберите вход

C1

 (коаксиальный)

или

O1

 (оптический). Нажмите

SIGNAL SEL

 в

соответствии со входом CD или телевизора.

•

Вход ресивера будет переключаться, и можно будет

работать с другими компонентами с помощью пульта ДУ.

Для управления ресивером, сначала нажмите

RECEIVER

 на

пульте ДУ, затем нажмите соответствующую кнопку для

управления.

Прослушивание радиопередач

1

Нажмите TUNER для выбора тюнера.

При необходимости, нажмите кнопку

BAND

 для изменения

диапазона (FM или AM).

2

Нажмите кнопки TUNE+/– для настройки на

радиостанцию.

•

Нажмите и удерживайте кнопки

TUNE

+/–

 в течение

примерно секунды. Ресивер начнет поиск следующей

радиостанции.

•

Если вы слушаете FM-радиостанцию, но принимаемый

сигнал слаб, нажмите

BAND

, чтобы выбрать FM MONO, и

переключите ресивер в режим монофонического приема.

Сохранение запрограммированных

радиостанций

Если Вы хотите слушать конкретную радиостанцию, то удобно,

чтобы ресивер сохранил частоту для быстрого поиска в любое

необходимое время.

1

Нажмите кнопку TOOLS во время приема

сигнала от радиостанции, которую

требуется занести в память.

Мигает заданное число.

2

Нажмите кнопки PRESET+/– для выбора

нужной предустановленной радиостанции,

затем нажмите ENTER.

Запрограммированный номер перестает мигать, и ресивер

сохраняет данные радиостанции.

Прослушивание запрограммированных

радиостанций

Для этого в ресивере должно быть сохранено несколько

запрограммированных станций.

Нажимая PRESET+/–, выберите нужную

предустановленную радиостанцию.

9

English

Français

Italiano

Español

Nederlands

Deutsch

Основные операции воспроизведения (продолжение)

Для использования многих функций

устройства в полном объеме

Вставьте диск CD-ROM в ваш компьютер и прочитайте

руководство в формате PDF, загрузив его с экрана

меню.

Функции

■

Воспроизведение устройства USB

l

 стр. 29

■

АДАПТЕР

Bluetooth

 для прослушивания музыки без

проводов

l

 стр. 32

(только VSX-S510)

■

Воспроизведение с функцией NETWORK

l

 стр. 42

(только VSX-S510)

■

Настройка параметров звука

l

 стр. 40

■

Использование «Home Menu» (главного меню)

l

 стр. 51

Устранение неполадок

l

 стр. 59

Воспроизведение iPod

•

Для завершения загрузки требуется около одной минуты

после включения питания.

1

Подключите ваш iPod.

2

Нажмите iPod/USB для выбора входа

iPod/USB.

Когда на дисплее появляются названия папок и файлов,

можно воспроизводить музыку с iPod.

3

С помощью

//

 выберите категорию,

затем нажмите ENTER для пролистывания

этой категории.

• Чтобы в любое время вернуться на предыдущий уровень

меню, нажмите

RETURN

.

4

Используйте

//

 для пролистывания

выбранной категории (напр., albums

(альбомы)).

• Используйте кнопки

/l/

 для перехода на предыдущий

или следующий уровень.

5

Продолжайте пролистывание до тех пор,

пока не будет выбрана программа, которую

необходимо воспроизвести, затем нажмите



 для запуска воспроизведения.

Прослушивание Интернет-

радиостанций

Только VSX-S510

•

Для завершения загрузки требуется около одной минуты

после включения питания.

 ВАЖНО

•

При использовании широкополосного доступа в Интернет

требуется контракт с провайдером Интернет-услуг. Для

получения более подробных сведений свяжитесь с вашим

ближайшим провайдером Интернет-услуг.

•

Для прослушивания Интернет-радиостанций требуется

высокоскоростной широкополосный доступ в Интернет.

При использовании 56 K или ISDN модема, использование

всех функций Интернет-радиостанций может быть

невозможным.

•

Для доступа к информации, предоставляемой третьими

лицами, требуется высокоскоростное подключение к

Интернету, а, также, возможно, регистрация учётной записи

и оплаченная подписка. Услуги третьих лиц в области

информационного содержания могут быть изменены,

приостановлены, прерваны, или прекращены в любое

время без уведомления, и компания Пионер отказывается

от любой ответственности в таких случаях. Компания

Пионер не утверждает и не гарантирует, что услуги по

предоставлению подобной информации будут оказываться

в будущем или будут доступными для конкретного

промежутка времени, и любая такая гарантия, прямо

оговоренная или подразумеваемая, не признаётся.

1

Несколько раз нажмите NETWORK для

выбора входа NETRADIO.

До доступа к сети, данному ресиверу может потребоваться

несколько секунд.

2

С помощью

//

 выберите Интернет-

радиостанцию для воспроизведения и

затем нажмите ENTER.

Кабель USB, входящий

в комплект iPod

iPod/iPhone или iPad

(только VSX-S510)

© PIONEER CORPORATION, 2013.

Bce пpaвa занощищeны.

Только VSX-S510

 Примечание

•

Эта устройство поддерживает AirPlay. Подробные сведения

см. на стр. 42 руководства по эксплуатации и на веб-сайте

Apple (http://www.apple.com).

•

ПО данного ресивера можно обновлять (см. стр. 46

руководства по эксплуатации). Для Mac OS можно

обновлять ПО с помощью Safari (см. стр. 47 руководства по

эксплуатации).

VSX-S510

VSX-S310

10

Дополнительная информация

Устранение неполадок

Неправильные действия пользователя зачастую принимают

за сбои и неполадки. Если вы считаете, что в компоненте

возникли неисправности, проверьте пункты, перечисленные в

Инструкциях по эксплуатации на диске CD-ROM, входящем

в комплект поставки. Иногда причиной неисправности может

быть другой компонент. Внимательно проверьте остальные

используемые компоненты и электроприборы. Если неполадку

не удается устранить даже после выполнения указанных ниже

действий, обратитесь в ближайшую независимую сервисную

компанию, уполномоченную компанией Pioneer для выполнения

ремонта.

•

В случае некорректной работы аппарата, вызванной

внешними источниками, например статическим

электричеством, выньте вилку из розетки и подключите

ее снова, чтобы восстановить нормальные условия

эксплуатации.

Технические характеристики

Аудио секция

Номинальная выходная мощность

(Передний, центральный, объемного звучания и задний объемного

звучания для VSX-S510)

.................

110 Вт на канал (1 кГц, 4

W

, 1 %)

65 Вт на канал (20 Гц до 20 кГц, 8

W

, 0,5 %)

Коэффициент нелинейных искажений

..........................................

0,08 %

(20 Гц до 20 кГц, 8

W

, Номинальная мощность –3 дБ/кан.)

Частотная характеристика (Режим CD Pure Direct)

................................................................................

10 Гц до 20 кГц   дБ

Гарантированный импеданс гр омкоговорителя ..................4

W

 до 16

W

Чувствительность входа

  CD ............................................................................................. 200 mV

Соотношение сигнал-шум (IHF, короткозамкнутый, сеть A)

  CD ................................................................................................ 95 дБ

Раздел видео (только VSX-S310)

Уровень сигнала

  Композитный выход ........................................................ 1 Vp-p (75

W

)

Раздел тюнера

Частотый диапазон (FM) ........................................ 87,5 МГц до 108 МГц

Вход антенны (FM) .....................................75 Ом несбалансированный

Частотный диапазон (AM) ........................................531 кГц до 1602 кГц

Антенна (AM) ..............................................................Рамочная антенна

Раздел цифрового входа/выхода

Терминал HDMI ....................................................Тип A (19-контактный)

Терминал входа HDMI/MHL (только VSX-S510)

....................................................................................................

5 В, 0,9 A

Разъем USB

....................................

USB2.0 High Speed (тип A) 5 В, 2,1 A (VSX-S510)

.......................................

USB2.0 High Speed (тип A) 5 В, 1 A (VSX-S310)

Терминал iPod ................................................................................... USB

Терминал ADAPTER PORT (только VSX-S510)

.......................

5 В, 0,1 A

Раздел сети (только VSX-S510)

Терминал LAN ..................................................10 BASE-T/100 BASE-TX

Остальное

Требования к питанию ... 220 В до 230 В переменного тока, 50 Гц/60 Гц

Энергоротребление .....................................................96 Вт (VSX-S510)

70 Вт (только VSX-S310)

  В режиме ожидания ............................. 0,3 Вт (VSX-S510, VSX-S310)

  В режиме ожидания

(управление HDMI включено) ................................0,7 Вт (VSX-S510)

  В режиме ожидания (сеть включена) ........................4 Вт (VSX-S510)

  В режиме ожидания

(управление HDMI включено, сеть включена) ........ 4 Вт (VSX-S510)

Автоматическое отключение питания

 ............15 мин. (по умолчанию), 30 мин., 60 мин., выкл. (VSX-S510)

Размеры ...........................................436 мм (Ш) x 85 мм (В) x 317 мм (Г)

Вес (без упаковки) ........................................................4,1 кг (VSX-S510)

4,0 кг (VSX-S310)

Комплектация

Микрофон настройки (для автоматической настройки MCACC)  .........1

Пульт дистанционного управления  .......................................................1

Сухие батареи (размер AAA IEC R03)  ..................................................2

Рамочная антенна АМ ............................................................................1

Проволочная антенна FM  ......................................................................1

Гарантийный талон  ................................................................................1

Краткое руководство пользователя .......................................................1

Лист SPEAKER CAUTION (МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ

ГРОМКОГОВОРИТЕЛЕЙ) (только на английском языке) .................... 1

Кабель питания (для Европы, Объединенного Королевства и

России - VSX-S510, VSX-S310)

Данное руководство по эксплуатации (CD-ROM)

 Примечание

•

Технические характеристики указаны для напряжения 230 В.

•

В связи с постоянным совершенствованием изделия

технические характеристики и конструкция могут быть

изменены без предварительного уведомления.

11

English

Français

Italiano

Español

Nederlands

Deutsch

Серийный номер

P1 - Год изготовления

P1

P2

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о

месяце и годе производства.

Дата изготовления оборудования

Год

2001

A

2002

B

2003

C

2004

D

2005

E

2006

F

2007

G

2008

H

2009

I

2010

J

Символ

12 цифр

10 цифр

2 цифры

Год

2011

K

2012

L

2013

M

2014

N

2015

O

2016

P

2017

Q

2018

R

2019

S

2020

T

Символ

P2 - Месяц изготовления

Месяц

1

A

2

B

3

C

4

D

5

E

6

F

7

G

8

H

9

I

10

J

11

K

12

L

Символ

D3-7-10-7_A1_Ru

<5707-00000-955-0S>

© 2013 PIONEER CORPORATION.

All rights reserved.

© 2013 PIONEER CORPORATION.

Tous droits de reproduction et de traduction réservés.

http://www.pioneer.co.uk http://www.pioneer.fr http://www.pioneer.de http://www.pioneer.it http://www.pioneer.nl - http://www.pioneer.be http://www.pioneer.es http://www.pioneer-rus.ru

http://www.pioneer.eu

Printed in China      Imprimé en Chine

Примечание:

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием

Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV

устанавливает условие на следующую продолжительность срока службы официально поставляемых на

Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan

Корпорация Пайонир

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26   Тел.: +7(495) 956-89-01

PIONEER ELECTRONICS (USA) INC.

P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A.  TEL: (800) 421-1404

PIONEER ELECTRONICS OF CANADA, INC.

340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada   TEL: 1-877-283-5901, 905-479-4411

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium   TEL: 03/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936   TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

5 Arco Lane, Heatherton, Victoria, 3202, Australia, TEL: (03) 9586-6300

PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.

Blvd.Manuel Avila Camacho 138   10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000  TEL: 55-9178-4270

K002*_B5_Ru

Сделано в Китае
