Anschluss und Anfangseinstellungen
Genießen Sie leichte Mehrkanal-Wiedergabe mit diesem Gerät in 3 Schritten:
Anschlüsse
→
Anfangseinstellungen
→
Grundlegende Wiedergabe
.
In dieser Kurzanleitung finden Sie Details zum Verbinden und der Ersteinrichtung, doch
Wiring Navi
in AVNavigator erleichtert diese Schritte
erheblich.
Verbinden Sie das Gerät und nehmen Sie die Ersteinrichtung je nach Verwendungszweck von AVNavigator mit der entsprechenden Methode vor.
Darüber hinaus können Sie mit der
Interactive Operation Guide
in AVNavigator Details zu den grundlegenden Vorgängen erfahren.
Diese Anleitung muss nicht unbedingt zu Erläuterungszwecken
gelesen werden.
werden unter
Wiring Navi
erläutert.
Gehen Sie zu „Verwenden des integrierten AVNavigator“
in dieser Anleitung.
Sie können die
Interactive Operation Guide
in
heranziehen.
Die Inhalte sind interaktiv mit diesem Produkt verbunden, wobei Sie
während der Verwendung des Produkts mit den Funktionen vertraut
gemacht werden und sich diese merken können.
Gehen Sie zu
in dieser Anleitung weiter.
Kurzanleitung
Anschluss und Anfangseinstellungen entsprechend den
Anweisungen in „Wiring Navi“ im AVNavigator
(Anschluss am Netzwerk ist für die
Anfangseinstellungen erforderlich.)
Anschluss und Anfangseinstellungen unter Bezug auf
diese Kurzanleitung
oder
3
Verwenden des integrierten AVNavigator
Herstellen der Verbindung zum
Netzwerk über die LAN-Schnittstel-
le
LAN (10/100)
LAN
(10/100)
WAN
3
2
1
LAN
LAN-Kabel (getrennt erhältlich)
Internet
Modem
Router
Computer
Anschluss an ein WLAN
Drahtlose Verbindung mit einem Netzwerk ist über eine WLAN-
Verbindung möglich. Verwenden Sie das separat vertriebene
AS-WL300 zur Verbindung.
• Verwenden Sie nur das als Zubehör mitgelieferte
Verbindungskabel.
• Bestimmte Einstellungen sind zur Verwendung eines
Wireless LAN-Wandlers (AS-WL300) erforderlich. Für
Anweisungen zum Vornehmen dieser Einstellungen siehe
mit dem Wireless LAN-Wandler (AS-WL300) mitgelieferte
Bedienungsanleitung.
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
DC OUTPUT
for WIRELESS LAN
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX
)
WAN
DC 5V
WPS
Ethernet
Wireless LAN-Wandler (AS-WL300)
Internet
Modem
Router
Anschluss des Receivers an das
Stromnetz
Stellen Sie eine LAN-Verbindung her und verbinden Sie das
Netzkabel des Receivers mit einer Steckdose.
AUHTUNG
• Fassen Sie das Netzkabel am Stecker an. Ziehen Sie
den Stecker nicht durch Ziehen am Kabel heraus, und
berühren Sie das Netzkabel niemals mit nassen Händen,
da dies einen Kurzschluss oder einen elektrischen Schlag
verursachen könnte. Stellen Sie weder das Gerät, noch
ein Möbelstück oder einen anderen Gegenstand auf das
Netzkabel, und klemmen Sie das Netzkabel nicht ein.
Machen Sie niemals einen Knoten in das Kabel, und
befestigen Sie es auch nicht an anderen Kabeln. Netzkabel
müssen möglichst so verlegt werden, dass niemand
darauf treten kann. Ein beschädigtes Netzkabel kann
einen Brand oder einen elektrischen Schlag verursachen.
Überprüfen Sie das Netzkabel hin und wieder. Wenn Sie
eine Beschädigung feststellen, wenden Sie sich zwecks
eines Austauschs an einen von Pioneer autorisierten,
unabhängigen Kundendienst.
• Verwenden Sie kein anderes als das im Lieferumfang
dieses Gerätes enthaltene Netzkabel.
• Verwenden Sie das im Lieferumfang enthaltene Netzkabel
nur für die unten beschriebenen Zwecke.
• Wenn dieser Receiver über einen längeren Zeitraum nicht
verwendet werden soll (z. B. wenn Sie verreisen), sollte er
vom Stromnetz getrennt werden, indem der Netzstecker
aus der Wandsteckdose herausgezogen wird.
• Vergewissern Sie sich vor dem Herausziehen des
Netzsteckers, dass die blaue
u
STANDBY/ON
-Lampe
nicht mehr leuchtet.
1
Schließen Sie das mitgelieferte Netzkabel
an die AC IN-Buchse auf der Rückseite des
Receivers an.
2
Schließen Sie das andere Ende an eine
Steckdose an.
Einschalten des Geräts
Drücken Sie auf
u
STANDBY/ON
um den Receiver und Ihren
Computer einzuschalten.
Warten Sie nach dem Einschalten einige Minuten, bevor Sie
folgende Bedienschritte vornehmen.
STANDBY/ON
S
C O
PHONES
MCACC
SETUP MIC
4
Verwenden des integrierten AVNavigator (Fortsetzung)
Starten des integrierten AVNaviga-
tor
Bedienen Sie AVNavigator, indem Sie den Anweisungen auf
dem Bildschirm Ihres Computers usw. folgen.
Betriebsumgebung
• Der AVNavigator kann in den folgenden Umgebungen
verwendet werden:
– Windows-PC: Microsoft
®
Windows
®
XP/Windows Vista
®
/
Windows
®
7/Windows
®
8/Windows
®
8.1
– Mac OS: Mac OSX (10.7, 10.8 oder 10.9)
– iPad/iPhone/iPod touch: iOS 7
– Android-Gerät: Android 4.0.4
• Einige AVNavigator-Funktionen verwenden einen
Internetbrowser. Die folgenden Browser werden
unterstützt:
– Windows-PC: Internet Explorer
®
8, 9, 10, 11
– Mac OS/iPad/iPhone/iPod touch: Safari 6.0
– Android-Gerät: Android-Browser
• Um bestimmte AVNavigator-Funktionen nutzen zu können,
muss die aktuellste Version von Adobe
®
Flash
®
Player
installiert sein. Details finden Sie auf folgender Website:
http://www.adobe.com/downloads/
• AVNavigator funktioniert je nach den Computer-
Netzwerkeinstellungen oder Sicherheitseinstellungen
eventuell nicht.

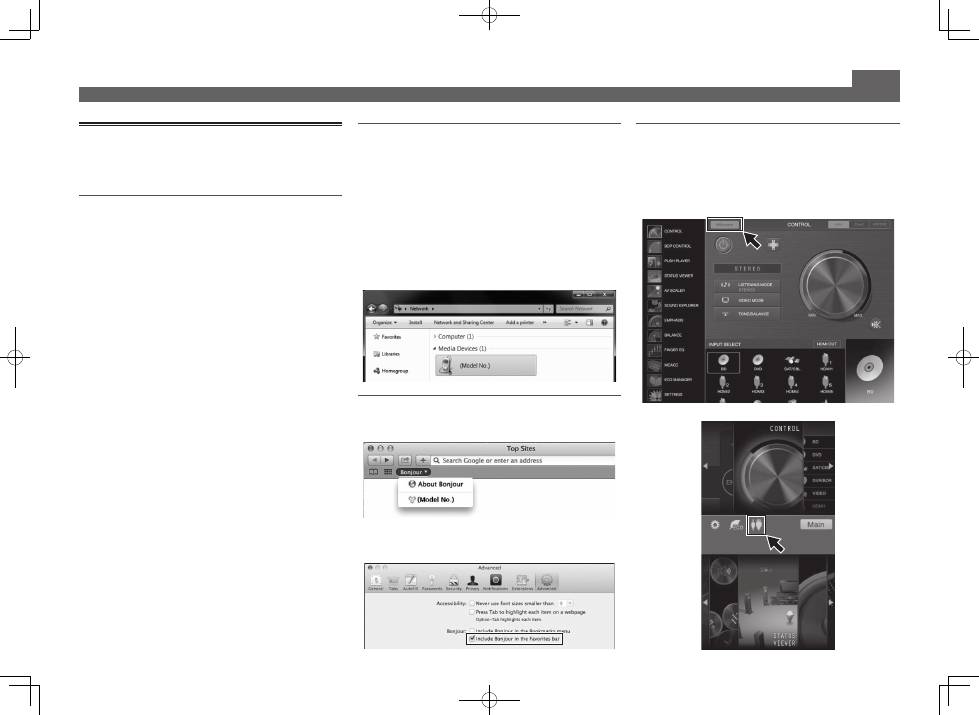

Verwenden eines Windows-PCs
• Starten Sie Internet Explorer und geben Sie die IP-Adresse
dieses Geräts in die Adressleiste des Internet Explorers ein.
(Geben Sie in einem Webbrowser die IP-Adresse „http://(IP-
Adresse des Receivers)“ ein.) Sie können die IP-Adresse dieses
Geräts auf seinem vorderen Bedienfeld anzeigen, indem Sie
auf die
STATUS
-Taste auf der Fernbedienung drücken.
• Verwenden Sie bei einem Windows-PC mit einem anderen
Betriebssystem als Windows XP die folgende Methode,
um AVNavigator zu starten.
• Starten Sie den Explorer und klicken Sie im ‚
Network
‘-
Ordner mit der rechten Maustaste auf <VSX-924> und
klicken Sie dann auf ‚
View device webpage
‘.
Verwenden eines Mac
Starten Sie Safari, und klicken Sie auf <VSX-924>, das unter
‚
Bonjour
‘ auf der Lesezeichenleiste angezeigt wird.
• Wenn ‚
Bonjour
‘ nicht angezeigt wird, markieren Sie das
Kontrollkästchen ‚
Include Bonjour in the Favorites bar
‘ in
der Registerkarte ‚
Advanced
‘ im Safarimenü ‚
Preferences...
‘.
Verwenden eines iPad/iPhone/iPod touch
Laden Sie die kostenlose Anwendung iControlAV5 aus dem
App Store herunter.
Starten Sie iControlAV5 und folgen Sie den Anweisungen
auf dem Bildschirm. Drücken Sie anschließend auf dem
Startbildschirm auf ‚
AVNavigator
‘ oder das Symbol.
iPad
iPhone/iPod touch
5
■
Verwenden eines iPads
Auf einem iPad kann AVNavigator für iPad genutzt werden.
Laden Sie AVNavigator für iPad aus den App Store herunter.
Starten Sie AVNavigator für iPad und folgen Sie den
Anweisungen auf dem Bildschirm.
Verwenden eines Android-Geräts
Laden Sie iControlAV5 von Google Play Store herunter. Starten
Sie iControlAV5 und folgen Sie den Anweisungen auf dem
Bildschirm. Drücken Sie dann auf dem Startbildschirm auf das
Symbol.
Verwenden des integrierten AVNavigator (Fortsetzung)
Über die Verwendung von Wiring
Navi
Wiring Navi wird gestartet, wenn ‚
Wiring Navi
‘ auf dem
AVNavigator-Bildschirm gedrückt wird.
• Fahren Sie mit
fort, wenn die
Verbindungsnavigation abgeschlossen ist.
6
Anschlüsse

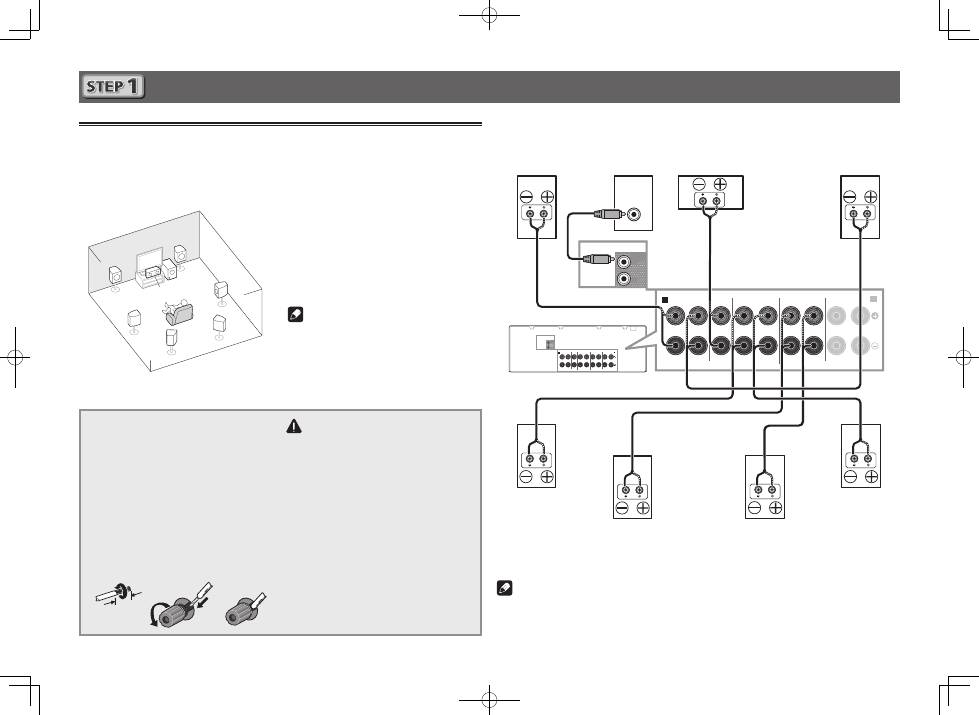

Anschluss der Lautsprecher
Der Receiver arbeitet mit nur zwei Stereolautsprechern (den vorderen Lautsprechern in der
Abbildung), aber die Verwendung von mindestens fünf Lautsprechern wird empfohlen, und eine
komplette Einrichtung ist am besten für den Surroundklang.
Stellen Sie Ihre Lautsprecher wie unten dargestellt auf, um einen angenehmen Surroundklang zu erzielen.
7.1-Kanal-Surround-System:
Schließen Sie Lautsprecher nach der Installation wie unten dargestellt an.
L
– Vorne links
C
– Center
R
– Vorne rechts
SL
– Surround links
SR
– Surround rechts
SBL
– Surround hinten links
SBR
– Surround hinten rechts
SW
– Subwoofer
Hinweis
• There are also other speaker connection
patterns (front height, front wide, etc.).
Einzelheiten siehe „
Anschluss der Geräte
“
in der Bedienungsanleitung.
Anschluss der Lautsprecherkabel
Stellen Sie sicher, dass Sie den Lautsprecher
rechts an den rechten Anschluss (
R
) und den
Lautsprecher links an den linken Anschluss (
L
)
anschließen. Stellen Sie außerdem sicher, dass die
positiven/negativen (
+/–
) Lautsprecheranschlüsse
am Receiver den entsprechenden Anschlüssen
der Lautsprecher entsprechen.
1
Drehen Sie freiliegende Drahtstränge
zusammen.
2
Lösen Sie die Klemme und setzen Sie
den freiliegenden Draht ein.
3
Ziehen Sie die Klemme fest.
1
2
3
10 mm
AUHTUNG
• Bevor Sie Verbindungen herstellen
oder ändern, schalten Sie bitte
die
Stromversorgung aus, und
ziehen Sie das Netzkabel aus der
Wechselstromsteckdose.
• Diese Lautsprecheranschlüsse führen
LEBENSGEFÄHRLICHE
Spannung. Um
beim Anschließen oder Trennen der
Lautsprecherkabel Stromschlaggefahr
zu vermeiden, ziehen Sie den
Netzstecker, bevor Sie nicht isolierte
Teile berühren.
SL
L
R
SR
SBL
SBR
SW
C
Subwoofer 1
(
SW
)
Vorne rechts
(
R
)
Surround rechts
(
SR
)
Surround links
(
SL
)
Vorne links
(
L
)
Center
(
C
)
Surround hinten rechts
(
SBR
)
Surround hinten links
(
SBL
)
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
PRE OUT
SPEAKERS
SUB
WOOFER
1
2
LINE LEVEL
INPUT
Hinweis
• Falls Sie nur einen hinteren Surround-Lautsprecher anschließen, schließen Sie diesen an
die
SURROUND BACK L (Single)
-Anschlüsse an.
• Dieses Gerät unterstützt Lautsprecher mit einer Nennimpedanz von 6
W
bis 16
W
.
HDMI
IN
1
IN (TV)
1
-
1 6
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
(
OUTPUT 5 V
0.9 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
OPTICAL
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
IN
1
BD IN
OUT 1
(CONTROL)
(DVD)
DIGITAL OUT
OPTICAL
HDMI IN
HDMI OUT
IN (TV)
1
ASSIGNABLE
OPTICAL
A
7
Anschluss eines Fernsehgeräts und
von Wiedergabe-Komponenten
Anschließen
(Fortsetzung)
HDMI/DVI-kompatibles
Fernsehgerät
HDMI/DVI-kompatibler
Blu-ray Disc-Player
• Wenn der Fernseher die HDMI Audio Return Channel-Funktion
nicht unterstützt, erfordert dies den Anschluss eines optischen
Digitalkabels (
A
) zum Hören des Fernsehtons über den Receiver.
• Wenn der Fernseher die HDMI Audio Return Channel-Funktion
unterstützt, wird der Ton des Fernsehers über den HDMI-
Anschluss zum Receiver eingespeist, sodass Sie kein
optisches
Digitalkabel (
A
) anschließen müssen
. Stellen Sie in diesem Fall
ARC
im
HDMI Setup
auf
ON
. Einzelheiten siehe „
HDMI Setup
“
in der Bedienungsanleitung.
• Beachten Sie auch die Bedienungsanleitung des Fernsehgeräts
für Anweisungen zum Anschließen und Einrichten für das
Fernsehgerät.
• Bei den standardmäßigen Werkseinstellungen wird kein Video
über den HDMI-Anschluss ausgegeben, wenn die Verbindung
über ein Video- oder Komponentenkabel erfolgt. Um ein Video
ausgeben zu können, muss der Videoeingang zu dem Gerät
umgeschaltet werden, an den das Video- oder Komponentenkabel
angeschlossen ist, und
V.CONV
muss auf
ON
. Einzelheiten siehe
„
Einstellen der Video-Optionen
“ in der Bedienungsanleitung.
Anschluss der Antennen
ANTENNA
FM UNBAL
75
AM LOOP
ANTENNA
FM UNBAL
75
AM LOOP
2
1
Hinweis
• Siehe Bedienungsanleitung auf der mitgelieferten CD-ROM,
wenn Sie ein Fernsehgerät oder eine Wiedergabekomponente auf
andere Weise als über HDMI-Verbindung anschließen wollen.
• Siehe Bedienungsanleitung auf der mitgelieferten bezüglich
Anschluss anderer Geräte.
Anschluss des Receivers an das
Stromnetz
Schließen Sie den Receiver erst an das Stromnetz an, nachdem
Sie alle gewünschten Komponenten an diesen Receiver
angeschlossen haben, einschließlich der Lautsprecher.
AUHTUNG
• Fassen Sie das Netzkabel am Stecker an. Ziehen Sie den
Stecker nicht durch Ziehen am Kabel heraus, und berühren
Sie das Netzkabel niemals mit nassen Händen, da dies einen
Kurzschluss oder einen elektrischen Schlag verursachen
könnte. Stellen Sie weder das Gerät, noch ein Möbelstück oder
einen anderen Gegenstand auf das Netzkabel, und klemmen Sie
das Netzkabel nicht ein. Machen Sie niemals einen Knoten in
das Kabel, und befestigen Sie es auch nicht an anderen Kabeln.
Netzkabel müssen möglichst so verlegt werden, dass niemand
darauf treten kann. Ein beschädigtes Netzkabel kann einen
Brand oder einen elektrischen Schlag verursachen. Überprüfen
Sie das Netzkabel hin und wieder. Wenn Sie eine Beschädigung
feststellen, wenden Sie sich zwecks eines Austauschs an einen
von Pioneer autorisierten, unabhängigen Kundendienst.
• Verwenden Sie kein anderes als das im Lieferumfang dieses
Gerätes enthaltene Netzkabel.
• Verwenden Sie das im Lieferumfang enthaltene Netzkabel nur
für die unten beschriebenen Zwecke.
• Wenn dieser Receiver über einen längeren Zeitraum nicht
verwendet werden soll (z. B. wenn Sie verreisen), sollte er vom
Stromnetz getrennt werden, indem der Netzstecker aus der
Wandsteckdose herausgezogen wird.
• Vergewissern Sie sich vor dem Herausziehen des Netzsteckers,
dass die blaue
u
STANDBY/ON
-Lampe nicht mehr leuchtet.
1
Schließen Sie das mitgelieferte Netzkabel an die
AC IN-Buchse auf der Rückseite des Receivers an.
2
Schließen Sie das andere Ende an eine Steckdose an.
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen
ausreichenden Freiraum gesorgt werden, um eine
einwandfreie Wärmeabfuhr zu gewährleisten
(mindestens 40 cm oberhalb des Gerätes, 10 cm hinter
dem Gerät und jeweils 20 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere
Öffnungen vorgesehen, die dazu dienen, eine
Überhitzung des Gerätes zu verhindern und einen
zuverlässigen Betrieb zu gewährleisten. Um
Brandgefahr auszuschließen, dürfen diese Öffnungen
auf keinen Fall blockiert oder mit Gegenständen (z.B.
Zeitungen, Tischdecken und Gardinen) abgedeckt
werden, und das Gerät darf beim Betrieb nicht auf
einem dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De
8
Anfangseinstellungen
Vor der Inbetriebnahme
1
Legen Sie die Batterien in die Fernbedienung ein.
Die mit dem Gerät mitgelieferten Batterien sind dazu
gedacht, den anfänglichen Betrieb zu prüfen; sie halten
nicht für längere Zeit. Wir empfehlen die Verwendung von
Alkalibatterien, da diese eine längere Lebensdauer haben.
2
Schalten Sie den Receiver und Ihr Fernsehgerät ein.
ALL ZONE STBY
SOURCE
STANDBY/ON
MAIN
SUB ZONE CONTROL
Z2
Z3
HDZ
RECEIVER
3
Schalten Sie den Fernseheingang um, so dass
er mit dem Receiver verbunden ist.
4
Schalten Sie den Subwoofer ein und steigern
die Lautstärke.
WARNUNG
• Verwenden oder lagern Sie Batterien nicht in direktem Sonnenlicht
oder an sehr heißen Orten wie im Inneren eines Fahrzeugs oder in
der Nähe von Heizkörpern. Dadurch können Batterien leck werden,
sich überhitzen oder in Brand geraten. Außerdem kann die
Lebensdauer oder Leistung von Batterien beeinträchtigt werden.
AUHTUNG
• Stellen Sie beim Einsetzen der Batterien sicher, dass nicht die
Federn an den (–)-Batteriepolen beschädigt werden. Dadurch
können die Batterien auslaufen oder sich überhitzen.
• Beachten Sie bei der Entsorgung verbrauchter Batterien
und Akkus die gesetzlichen und umweltrechtlichen
Bestimmungen Ihres Wohnortes.
Automatische Einstellung des Sur-
round-Klangs (MCACC)
Die Auto Multi-Channel ACoustic Calibration (MCACC)
Einrichtung verwendet das mitgelieferte Setup-Mikrofon, um
den von den Lautsprechern ausgegebenen Testton zu messen
und zu analysieren. Dieses Setup aktiviert automatische
hochpräzise Messung und Einstellungen; seine verwendet
führt zu einer optimalen Hörumgebung für den Anwender.
Wichtig
• Führen Sie die Messung in einer leisen Umgebung aus.
• Wenn ein Stativ zur Verfügung steht, stellen Sie das Mikrofon bitte
in der Höhe auf, die Ihrer Hörposition entspricht. Wenn nicht,
stellen Sie das Mikrofon in Ohrhöhe auf einen Tisch oder Stuhl.
• Genaue Messung kann unmöglich sein, wenn sich
Hindernisse zwischen den Lautsprechern und der
Hörposition (Mikrofon) befinden.
• Treten Sie bei der Messung von der Hörposition zurück
und führen Sie Bedienung mit der Fernbedienung von der
Außenseite aller Lautsprecher aus.
1
Schließen Sie das mitgelieferte Setup-Mikrofon an.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone
DIRECT CONTROL
STATUS
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON / OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone
HDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V
1 A
HDMI 5 INPUT
MCACC
SETUP MIC
Die Bildschirmansicht
Full Auto MCACC
erscheint auf
Ihrem Fernsehgerät.
Speaker System
: Normal(SB/FH)
1a.Full Auto MCACC
A/V RECEIVER
Exit
Return
START
EQ Type
:
---
MCACC
: M1.MEMORY 1
Measurement Type :
Basic
2
Drücken Sie auf MAIN RECEIVER auf der
Fernbedienung, und bedienen Sie das Gerät.
• Wenn der Cursor auf
Measurement Type
zeigt und
Basic
ausgewählt ist, werden die Optionen
Speaker
Setting
/
Channel Level
/
Speaker Distance
automatisch
angepasst. Durch Wahl von
Expert
können ebenfalls
die Einstellungen
Standing Wave
/
Acoustic Cal EQ
(Frequenzmerkmale) automatisch angepasst werden.
3
Bringen Sie den Cursor auf START, und drücken
Sie auf die ENTER-Taste.
• Die automatische Messung beginnt.
• Die Messung dauert etwa 3 bis 12 Minuten.
4
Befolgen Sie die Anweisungen auf der
Bildschirmanzeige.
• Die automatische Einstellung ist beendet, wenn die
Bildschirmansicht Home Menu erscheint.
1. Advanced MCACC
2. MCACC Data Check
3. Data Management
4. System Setup
5. Network Information
6. Operation Mode Setup
Exit
Return
HOME MENU
A/V RECEIVER
• Wenn Reverse Phase angezeigt wird, kann die Verdrahtung
(+ und –) des Lautsprechers invertiert sein.
Überprüfen Sie die Lautsprecheranschlüsse.
Selbst wenn die Verbindungen korrekt sind, wird eventuell
je nach den Lautsprechern und der Umgebung
Reverse
Phase
angezeigt. Dies beeinflusst die Messung nicht,
wählen Sie deshalb
Go Next
.
• Wenn die Stromversorgung getrennt wird, steht der
Kern des Lautsprecherkabels eventuell in Kontakt mit
der Geräterückseite, oder die (+)- und (–)-Kontakte
berühren einander, was die Schutzschaltung aktiviert.
Verdrillen Sie den Kern des Lautsprecherkabels erneut,
und schließen Sie das Kabel so an, dass es nicht aus dem
Lautsprecheranschluss herausragt.
5
Stellen Sie sicher, dass das Setup-Mikrofon
nicht angeschlossen ist.
9

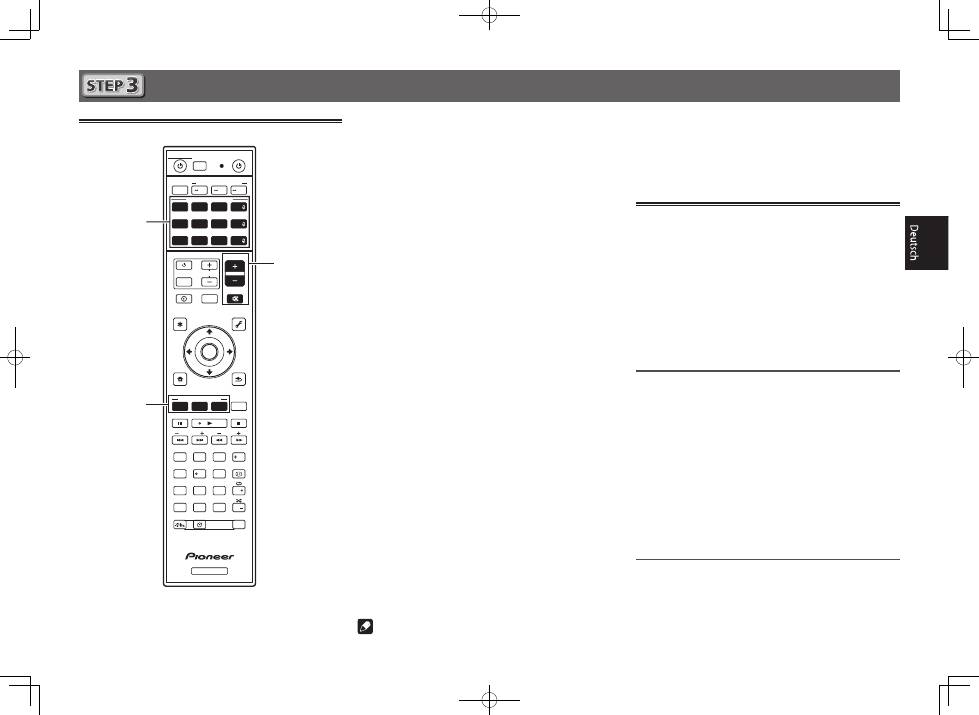

Grundlegende Wiedergabe
Mehrkanalwiedergabe
RECEIVER
D.ACCESS
DIMMER SLEEP
RCU SETUP
MPX
PRESET
TUNE
BAND
PTY
iPod
TUNER
INPUT
USB
ADPT
ROKU
BT
TV
TV
MHL
CD
OUT P.
DVD
BD
ALL ZONE STBY
SOURCE
STANDBY/ON
MAIN
SAT
SUB ZONE CONTROL
SOURCE CONTROL
MUTE
VOLUME
VOL
TOP
MENU
HOME
MENU
TOOLS
MENU
ENTER
RETURN
CLASS
ENTER
CLR
CH
CH
2
5
4
6
8
0
7
9
1
3
AUDIO
DISP
SURR
AUTO
CH LV.
ADV
STATUS
AUDIO P.
VIDEO P.
Z2
Z3
HDZ
LISTENING MODE
HDMI
NET
ALL
Fav
RECEIVER
2
3
5
1
Schalten Sie die Wiedergabekomponente ein.
Z.B.) Schalten Sie den Blu-ray Disc-Player, der an den
HDMI BD IN
-Anschluss angeschlossen ist, ein.
2
Schalten Sie den Eingang des Receivers ein.
Z.B.) Drücken Sie
BD
, um den
BD
-Eingang zu wählen.
3
D
rücken Sie AUTO zur Wahl von ‚AUTO SURROUND‘.
Drücken Sie auch
SURR
oder
ADV
für Mehrkanalwiedergabe.
Wählen Sie ihre bevorzugte Hörbetriebsart.
4
Starten Sie die Wiedergabe der
Wiedergabekomponente.
Z.B.) Starten Sie die Wiedergabe des Blu-ray Disc-Players.
5
Mit dem VOLUME +/– können Sie die
Lautstärke einstellen.
• Wenn kein Ton vom Center- und hinteren Lautsprecher
zu hören ist, drücken Sie auf
SURR
oder
ADV
, um den
Hörmodus zu wechseln.
Z.B.) Drücken Sie mehrmals auf die
ADV
-Taste, um
EXT.
STEREO
auszuwählen.
•
Wenn der Subwoofer keinen Ton ausgibt
Ursache – Der vordere Lautsprecher ist auf LARGE
eingestellt.
Wenn eine 2-Kanal-Audioquelle ausgewählt ist, wird die
Niederfrequenzkomponente nicht über den Subwoofer,
sondern über den vorderen Lautsprecher ausgegeben.
Lösung – Ändern Sie die Lautsprechereinstellung für
eine Ausgabe über den Subwoofer.
Methode 1: Stellen Sie die Einstellung für den vorderen
Lautsprecher auf
SMALL
.
Die Niederfrequenzkomponente wird nicht über den vorderen
Lautsprecher, sondern den Subwoofer ausgegeben. Wenn die
Niederfrequenz-Wiedergabefähigkeit des vorderen Lautsprechers
hoch ist, wird eine Änderung der Einstellung nicht empfohlen.
Methode 2: Stellen Sie die Subwoofereinstellung auf
PLUS
.
Die Niederfrequenzkomponente wird über den vorderen
Lautsprecher und Subwoofer ausgegeben. Aus diesem
Grund werden gelegentlich zu laute Bässe ausgegeben.
In diesem Fall wird eine Änderung der Einstellung nicht
empfohlen bzw. wechseln Sie zu Methode 1.
• Einzelheiten siehe „
Lautsprechereinstellung
“ in der
Bedienungsanleitung.
• Wenn kein Ton ausgegeben wird, erhöhen Sie die
Lautstärke auf ca. –30 dB.
Hinweis
• Wenn die Fernbedienung nicht zur Steuerung des Geräts
verwendet werden kann
– Drücken Sie vor der Verwendung des Receivers zuerst auf
MAIN RECEIVER
.
– Drücken Sie bei der Bedienung von Funktionen wie
Netzwerk, TUNER oder iPod vorab auf die entsprechende
Funktionstaste (
NET
,
TUNER
,
iPod
usw.).
Radio hören
1
Drücken Sie TUNER, um den Tuner auszuwählen.
Drücken Sie bei Bedarf
BAND
, um den Wellenbereich
(UKW oder MW) zu wechseln.
2
Drücken Sie TUNE +/–, um auf einen Sender
abzustimmen.
• Halten Sie
TUNE +/–
für ca. eine Sekunde gedrückt. Der
Receiver beginnt mit der Suche nach dem nächsten Sender.
• Wenn der Empfang eines schwach einfallenden UKW-
Senders schwach ist, drücken Sie
MPX
, um FM MONO zu
wählen und den Receiver auf Mono-Empfang umzuschalten.
Speichern der Sender-Voreinstellung
Wenn Sie einen bestimmten Radiosender oft hören, ist es
praktisch, die Frequenz zu speichern, um den Sender später immer
dann einfach aufrufen zu können, wenn Sie ihn hören möchten.
1
Drücken Sie TOOLS, während ein Signal
von dem zu Speichern gewünschten Sender
empfangen wird.
Die Festsendernummer blinkt.
2
Drücken Sie PRESET +/–, um den von Ihnen
gewünschten voreingestellten Sender
auszuwählen, und drücken Sie dann ENTER.
Die Festsendernummer hört auf zu blinken, und der
Receiver speichert den Sender.
Hören voreingestellter Sender
Dazu müssen zunächst Sender voreingestellt sein.
Drücken Sie PRESET +/–, um den von Ihnen
gewünschten voreingestellten Sender
auszuwählen.
10
Grundlegende Wiedergabe
(Fortsetzung)
Um die zahlreichen Funktionen des
Geräts zum größten Umfang zu genießen
Starten Sie AVNavigator, und verwenden Sie die
„Interactive Operation Guide“.
Legen Sie die CD-ROM in Ihren Computer, und
laden Sie die „Bedienungsanleitung“ (PDF) zum
Lesen vom Menübildschirm herunter.
Funktionen
■
Abspielen eines USB-Geräts
■
Musikwiedergabe über die Bluetooth-Drahtlostechnologie
■
Wiedergabe mit NETWORK-Merkmal
■
Einstellen der Audio-Optionen
■
Einstellen der Video-Optionen
■
Verwenden der MULTI-ZONE-Regler
Häufig gestellte Fragen
Glossar
Index der Merkmale
Hinweis
• Dieses Gerät unterstützt AirPlay. Einzelheiten siehe
„
Verwenden von AirPlay auf iPod touch, iPhone, iPad und
iTunes
“ in der Bedienungsanleitung und der Apple-Website
(http://www.apple.com).
• Die Software des Geräts kann aktualisiert werden
(„
Software Update
“ in der Bedienungsanleitung). Bei Mac
OS kann sie mit Safari aktualisiert werden („
Verwenden
von Safari zum Aktualisieren der Firmware
“ in der
Bedienungsanleitung).
Abspielen eines iPod
• Etwa eine Minute ist zwischen Einschalten und
Fertigstellen der Einrichtung erforderlich.
1
Schließen Sie Ihren iPod an.
Ein iPod/iPhone kann an den Receiver angeschlossen
werden.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone
DIRECT CONTROL
STATUS
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON / OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone
HDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V
1 A
HDMI 5 INPUT
5 V 1 A
2
Drücken Sie iPod USB, um den iPod/USB-
Eingang auszuwählen.
Sobald auf dem Display die Namen der Ordner und Dateien
angezeigt werden, können Sie über den iPod Musik abspielen.
3
Mit
/
können Sie eine Kategorie
auswählen. Drücken Sie anschließend ENTER,
um diese Kategorie zu durchsuchen.
• Durch Drücken von
RETURN
können Sie jederzeit zur
vorhergehenden Ebene gelangen.
4
Mit
/
können Sie die ausgewählte
Kategorie durchsuchen (z. B. Alben).
• Mit
/
gelangen Sie zu den vorhergehenden/
nächsten Ebenen.
5
Fahren Sie mit dem Durchsuchen fort, bis Sie
die gewünschte Musik gefunden haben, und
drücken Sie zum Wiedergeben
.
Internet-Radiosender hören
• Etwa eine Minute ist zwischen Einschalten und
Fertigstellen der Einrichtung erforderlich.
Wichtig
• Bei Verwendung einer Broadband-Internetverbindung
müssen Sie einen Vertrag mit einem Internet-Provider
haben. Für weitere Einzelheiten wenden Sie sich an Ihren
Internet-Provider.
• Zum Hören von Internet-Radiosendern ist Highspeed-
Broadband-Internetzugang erforderlich. Mit einem 56-K-
oder ISDN-Modem können Sie möglcherweise die Vorteile
von Internet-Radio nicht voll nutzen.
• Dienste von Drittanbietern können eine High-Speed-
Internet-Verbindung sowie Ihre Registrierung voraussetzen
und ggfs. Gebühren nach sich ziehen. Dienste von
Drittanbietern können ohne Inkenntnissetzung verändert,
ausgesetzt, gestört oder beendet werden. Pioneer schließt
jede Haftung in Verbindung mit solchen Ereignissen
aus. Pioneer gibt keine Gewähr auf die Dauer der
Aufrechterhaltung der Dienstleistungen von Drittanbietern
und weist jede Art von Garantie hierauf von sich.
1
Drücken Sie NET wiederholt, um den INTERNET
RADIO-Eingang zu wählen.
Es kann einige Sekunden dauern, bevor dieser Receiver
auf das Netzwerk zugreift.
2
Verwenden Sie
/
, um den Internet-
Radiosender zur Wiedergabe zu wählen, und
drücken dann ENTER.
USB-Kabel mit dem
iPod mitgeliefert
iPod/iPhone
© 2014 PIONEER HOME ELECTRONICS CORPORATION.
Alle Rechte vorbehalten.
11
