Pioneer S-8EX-W: Inhoudsopgave
Inhoudsopgave: Pioneer S-8EX-W
2
Du
Hartelijk dank voor de aanschaf van dit Pioneer product.
Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking.
Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.
Inhoudsopgave
Voordat u begint
Inhoud van de doos
Informatie over de EX-serie
De technologie achter de S-8EX
. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CST
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Membraan van keramisch grafiet
. . . . . . . . . . . . . . . . . . . . . . . . . 3
Membraan van magnesiumlegering
. . . . . . . . . . . . . . . . . . . . . . . 4
Basdrivers
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Constructie van de basbehuizing
. . . . . . . . . . . . . . . . . . . . . . . . . 4
Crossover-netwerken
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Samenwerking met Air Studios
. . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installatie en opstelling
Installatie
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Wanneer de luidspreker direct op de vloer wordt geplaatst
. . . . . . 5
Gebruik van de bijgeleverde luidsprekervoet
. . . . . . . . . . . . . . . . . 5
Gebruik van de Pioneer luidsprekerstandaard CP-7EX
. . . . . . . . . 6
Kiezen van een plaats voor de luidsprekers
. . . . . . . . . . . . . . . . . . 6
Aansluitingen
Aansluiten op een versterker
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

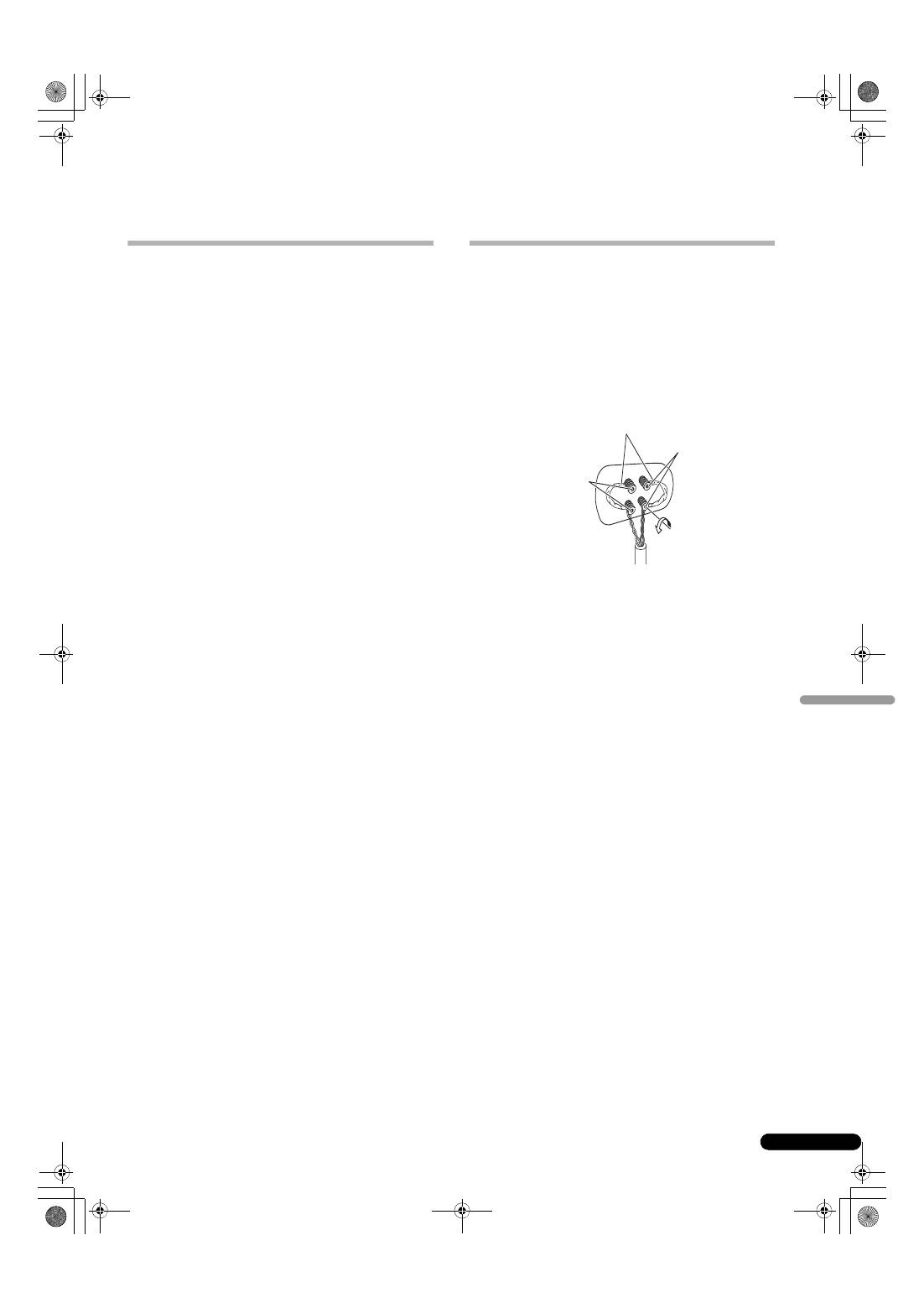

Aansluiten van de kabels
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

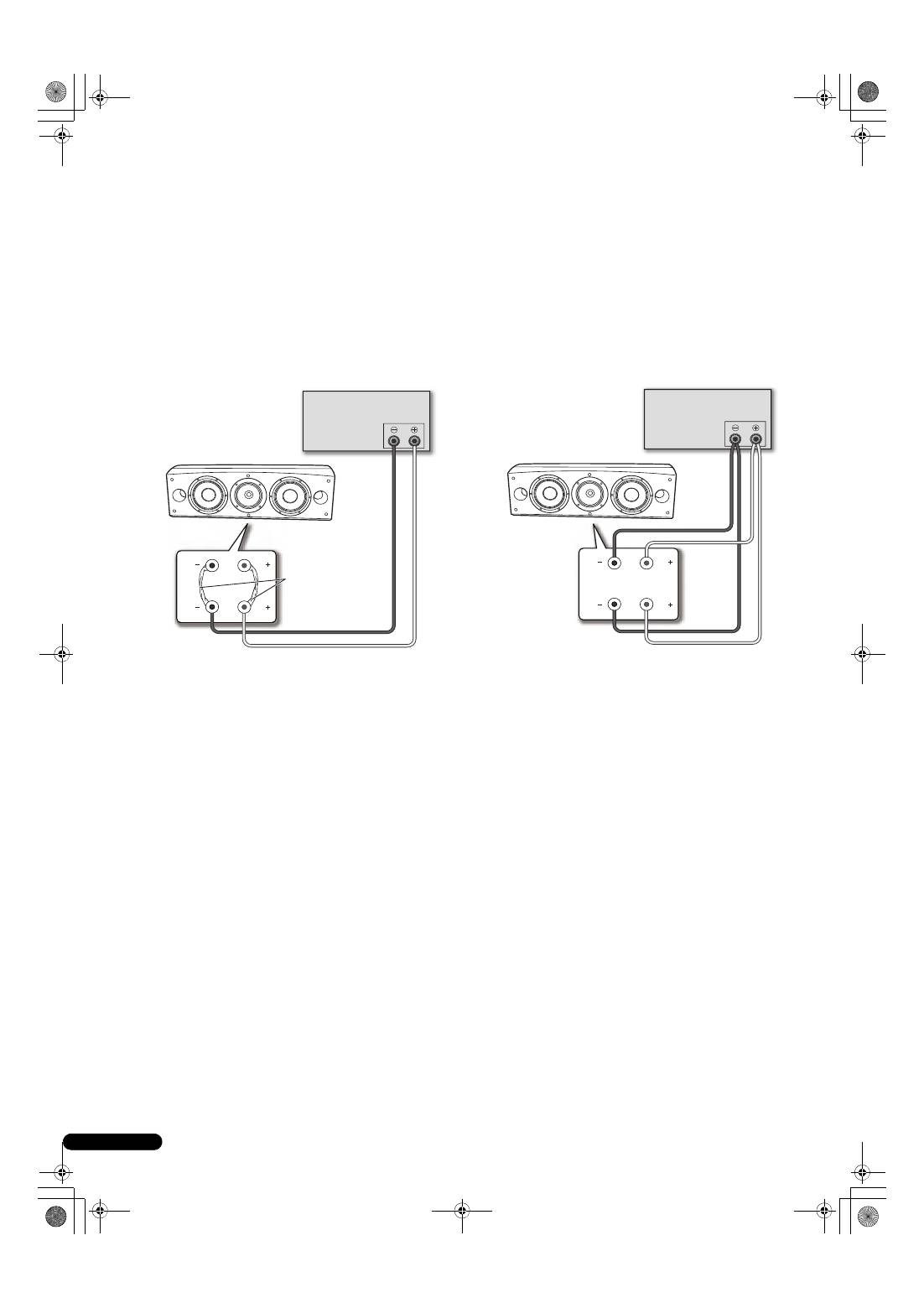

Enkeldraads verbindingen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dubbeldraads verbindingen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

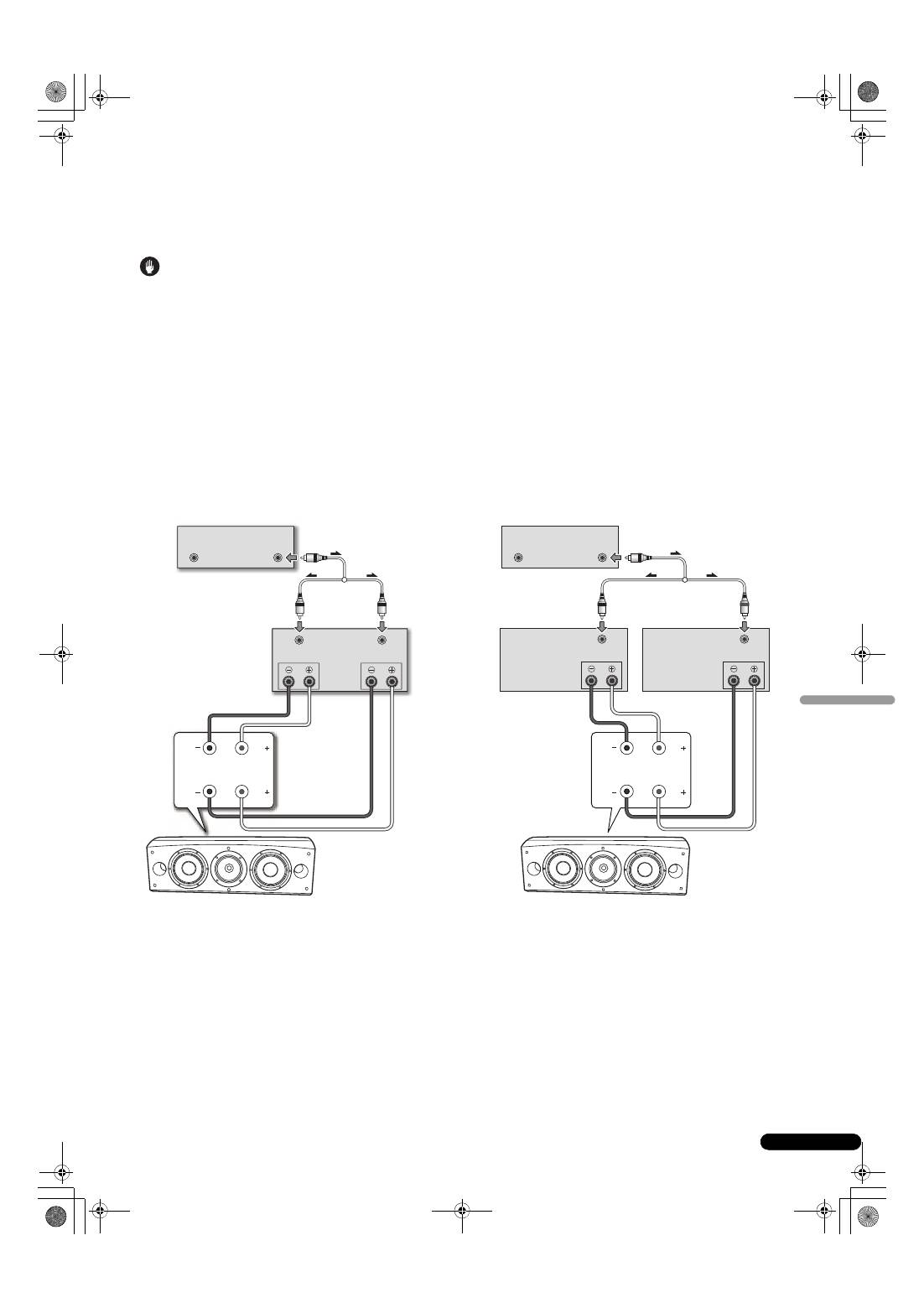

Verbindingen voor biversterking
. . . . . . . . . . . . . . . . . . . . . . . . . . 9
Aanvullende informatie

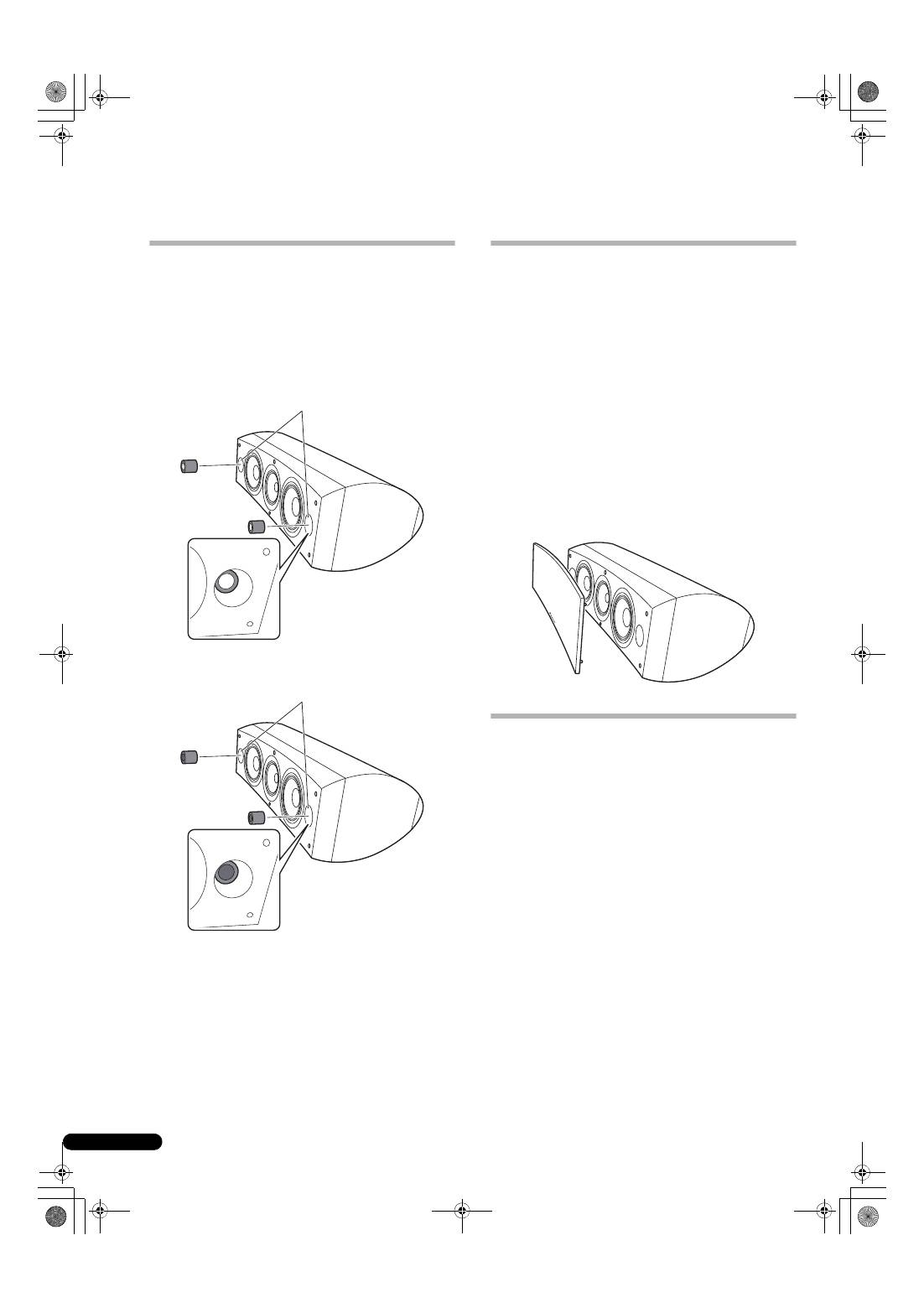

Gebruik van de schuimpluggen
. . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gebruik van enkel schuimplug A
. . . . . . . . . . . . . . . . . . . . . . . . 10
Gebruik van schuimplug A en B
. . . . . . . . . . . . . . . . . . . . . . . . . 10
Bevestigen/verwijderen van het luidsprekerfront
. . . . . . . . . . . . . . 10
Schoonmaken van de luidsprekerbehuizing
. . . . . . . . . . . . . . . . . 10
Technische gegevens
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Voordat u begint
• De nominale impedantie van deze luidsprekers is 6
Ω
. Sluit de
luidsprekers op een versterker aan met een
belastingsimpedantie tussen 6
Ω
en 16
Ω
(een model met het
opschrift “6
Ω
– 16
Ω
” op de
luidsprekeruitgangsaansluitingen).
Om beschadiging van de luidsprekers als gevolg van
overbelasting te voorkomen, dient u de volgende punten in
acht te nemen:
• De stroomtoevoer naar de luidsprekers mag het maximaal
toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van
de hoge tonen, mag het volume van de versterker niet te hoog
worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met
overmatig hoog volume te laten weergeven (de harmonische
vervorming van de versterker zal toenemen, wat kan resulteren
in beschadiging van de luidspreker).
Let op: opstelling
• Zet de luidspreker op een stabiele ondergrond en let erop dat
de luidspreker niet kan vallen en letsel veroorzaken bij een
onvoorziene situatie of natuurramp (zoals een aardbeving).
• Bevestig de luidsprekers niet aan een muur of het plafond. De
luidsprekers kunnen vallen en letsel veroorzaken.
• Monteer de luidsprekers niet boven u aan het plafond of aan
een muur. Als de luidspreker verkeerd is bevestigd, kan het
luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuur uit, haal de stekker uit het
stopcontact en raadpleeg de handleidingen voordat u begint
met het aansluiten van apparatuur. Zorg dat u de juiste
aansluitkabels gebruikt.
Let op: gebruik
• Zet de luidspreker niet op een onstabiele ondergrond. De
luidspreker kan gevaar opleveren wanneer deze omvalt of de
apparatuur kan beschadigd worden.
• Laat de luidspreker niet gedurende langere tijd vervormd
geluid weergeven. Dit kan resulteren in brand.
• Ga niet op de luidspreker zitten of staan en laat ook niet
kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.
• Leg geen voorwerpen die door magneten worden
aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen,
in de buurt van de tweeter of midrange. Aangezien er sterke
magneten in de luidsprekers zijn, kunnen de voorwerpen
worden aangetrokken met persoonlijk letsel of beschadiging
van het membraan tot gevolg.
K058_A_Du
Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk
voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte
elektronische producten.
In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor
bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.
Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste
verwijdering van het product.
Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het
niet schadelijk is voor de gezondheid en het milieu.
S-8EX_DU.book 2 ページ ２００８年７月１６日 水曜日 午後２時２４分
3
Du
Nederlands

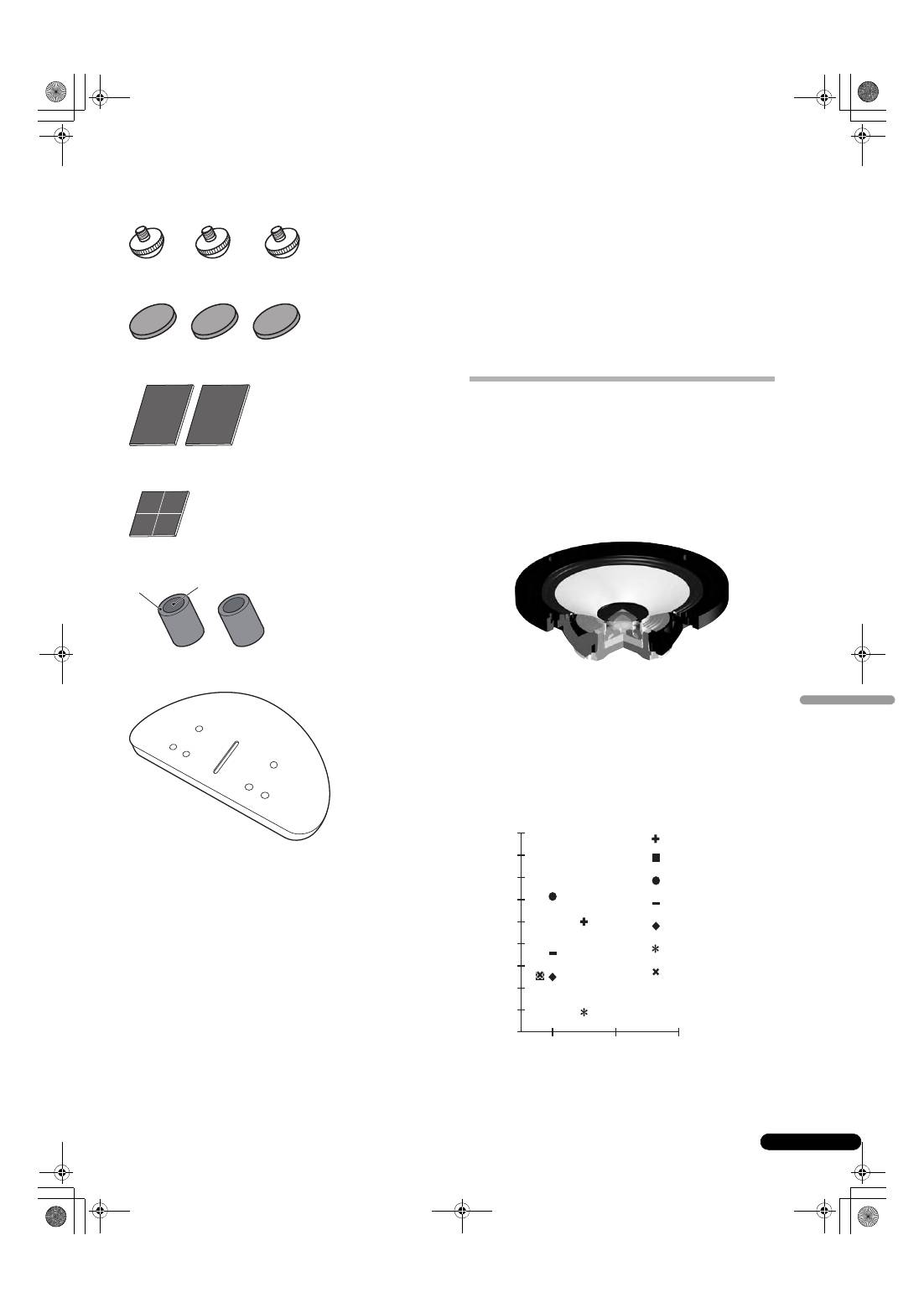

Inhoud van de doos
Pennen x 3
Kurkschijfjes x 3
Grote antislipkussentjes x 2
Kleine antislipkussentjes x 4
Schuimpluggen (A,B) x 2
Luidsprekervoet x 1
Vulringen x 2
Veerring x 1
Schroef (M5 x L40) x 1
Schroeven (M6 x L35) x 6
Front x 1
Handleiding
Informatie over de EX-serie
De EX-serie, die is uitgerust met de geavanceerde
technologische know-how van Pioneer’s topkwaliteit TAD-
luidsprekerserie, is ontwikkeld met het doel een optimale
luidsprekerkwaliteit te verwezenlijken binnen deze
luidsprekerklasse.
Het ontwerp en de productie van de EX-serie is het resultaat van
internationale samenwerking en dit product vertegenwoordigt het
neusje van de zalm in Pioneer’s luidsprekertechnologie.
De technologie achter de S-8EX
CST
De centrale driver van het systeem is de coherente
brontransducer (CST) die gebaseerd is op de technologie gebruikt
in TAD. Het tweetermembraan is concentrisch binnen de apex van
de midrangeconus gemonteerd en levert een puntbrongeluid van
400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale
balans tussen de directe en weerkaatste geluidsgolven die het oor
van de luisteraar bereiken, wat in een consistent geluid in de
gehele luisterkamer en een verbeterd geluidsbeeld resulteert.
Membraan van keramisch grafiet
De tweeter van de CST heeft een membraan van keramisch grafiet
dat sterkte- en dempingskarakteristieken van topniveau bezit die
praktisch niet geëvenaard worden door andere materialen die
tegenwoordig in audioluidsprekersystemen van betere kwaliteit
worden gebruikt. Door het lichte gewicht en de uitzonderlijke
sterkte van keramisch grafiet kunnen luidsprekers worden
gebouwd waarvan de membraanresonantie ver boven het eigen
hoorbare geluidsbereik ligt.
A
B
Keramisch grafiet
Aluminium
Beryllium
Boronlegering
Keramische koolstof
Papier
Titanium
18 000
Snelheid (m/s)
Binnenverlies
16 000
14 000
12 000
10 000
8 000
6 000
4 000
2 000
0,005
0,015
0,025
0
S-8EX_DU.book 3 ページ ２００８年７月１６日 水曜日 午後２時２４分
4
Du
Membraan van magnesiumlegering
De midrange van de CST is uitgerust met een membraan van
magnesiumlegering dat gekenmerkt wordt door een licht gewicht
en hoog binnenverlies, wat een uitzonderlijke transientie en
minimale kleuring van de middentonen oplevert.
Basdrivers
De basdriver die hieronder is afgebeeld vormt de basis van het
S-8EX luidsprekersysteem. De sterkte van de driver wordt
verkregen door het gebruik van aramide/koolstof-composiet
materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling
van de S-1EX, in het membraan. Pioneer’s exclusieve LDMC
magnetische circuittechnologie is toegepast om de lineariteit
vanaf de lage tot hoge uitgangsniveaus te behouden en een
minimale vervorming te garanderen.
Constructie van de basbehuizing
De unieke vorm van de S-8EX is gebaseerd op een logische
noodzakelijkheid. Om de aankomsttijd van het geluid van de CST
en de twee basdrivers te synchroniseren, zijn de drivers op een
klankbord gemonteerd dat dient om een hoge delicate curve, ook
wel de “precisie-curve” genoemd, te kunnen creëren (zie de
onderstaande afbeelding). Het klankbord is gemaakt van 65 mm
dik MDF (vezelplaat met middelmatige dichtheid) en is sterk
genoeg om de aansturingskracht van de drivers te weerstaan.
Bovendien is de baspoort uit een zeer dik blok MDF gesneden
waardoor de windruis is verminderd en een duidelijk en diep
basgeluid wordt verkregen.
Crossover-netwerken
De crossover-netwerken maken gebruik van hoogwaardige
componenten. Door in het signaalpad spreekspoelen met
luchtkern, niet-inductieve weerstanden en filmcondensators toe
te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo
groot mogelijke transparantie in het signaal verkregen. De
basdrivers gebruiken siliconen inductors met een stalen plaat als
kern waardoor vervorming en verlies tijdens de energie-overdracht
worden geminimaliseerd. Alle componenten zijn rechtstreeks met
de respectievelijke bedradingsmaterialen verbonden, in plaats van
met een gedrukte circuitplaat, waardoor een minimaal
signaalverlies en maximale prestatie worden verkregen.
Samenwerking met Air Studios
Sinds de oprichting door George Martin in 1969 heeft Air Studios
in London, Engeland, onverdeeld respect verdiend van talloze
artiesten die deze als ’s werelds beste opnamestudio beoordelen.
Het Air Studios label dat aan de S-8EX is toegekend, betekent dat
deze luidsprekers in staat zijn om het topkwaliteit geluid te
produceren dat geëist wordt door de beste muziekproducenten in
de wereld.
P
r
ecisie-cu
r
ve
S-8EX_DU.book 4 ページ ２００８年７月１６日 水曜日 午後２時２４分
5
Du
Nederlands
Installatie en opstelling
Installatie
Selecteer de gewenste installatie uit de onderstaande
mogelijkheden.
Wanneer de luidspreker direct op de vloer wordt
geplaatst

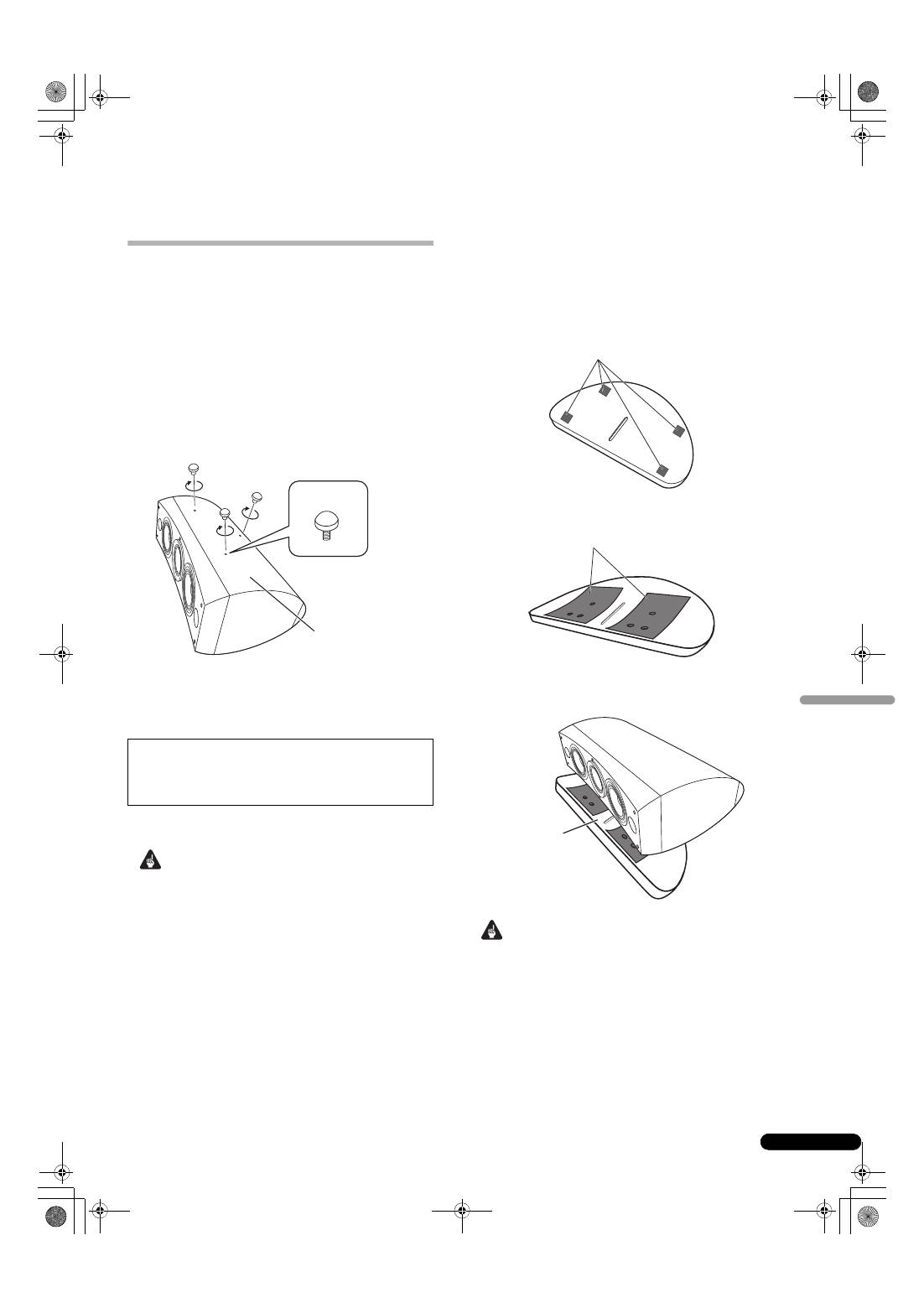

Gebruik de bijgeleverde pennen wanneer de luidspreker direct op
de vloer wordt geplaatst.
Montage
1
Steek de pennen in de drie metalen schroefdraadgaten
(M6) die in de onderkant van de luidspreker zijn en draai ze
zorgvuldig vast.
2
Leg de kurkschijfjes op de plaatsen waar de uiteinden
van de drie pennen terechtkomen wanneer de luidspreker
wordt neergezet.
3
Plaats de luidspreker op de krukschijfjes.
• Aangezien deze luidspreker ongeveer 28 kg weegt, is het
gevaarlijk om de penmoer te bevestigen terwijl u de
luidspreker kantelt. Plaats de luidspreker op een zachte
ondergrond (zoals een deken) zodat de vloer niet wordt
beschadigd en voer de werkzaamheden met minimaal twee
personen uit.

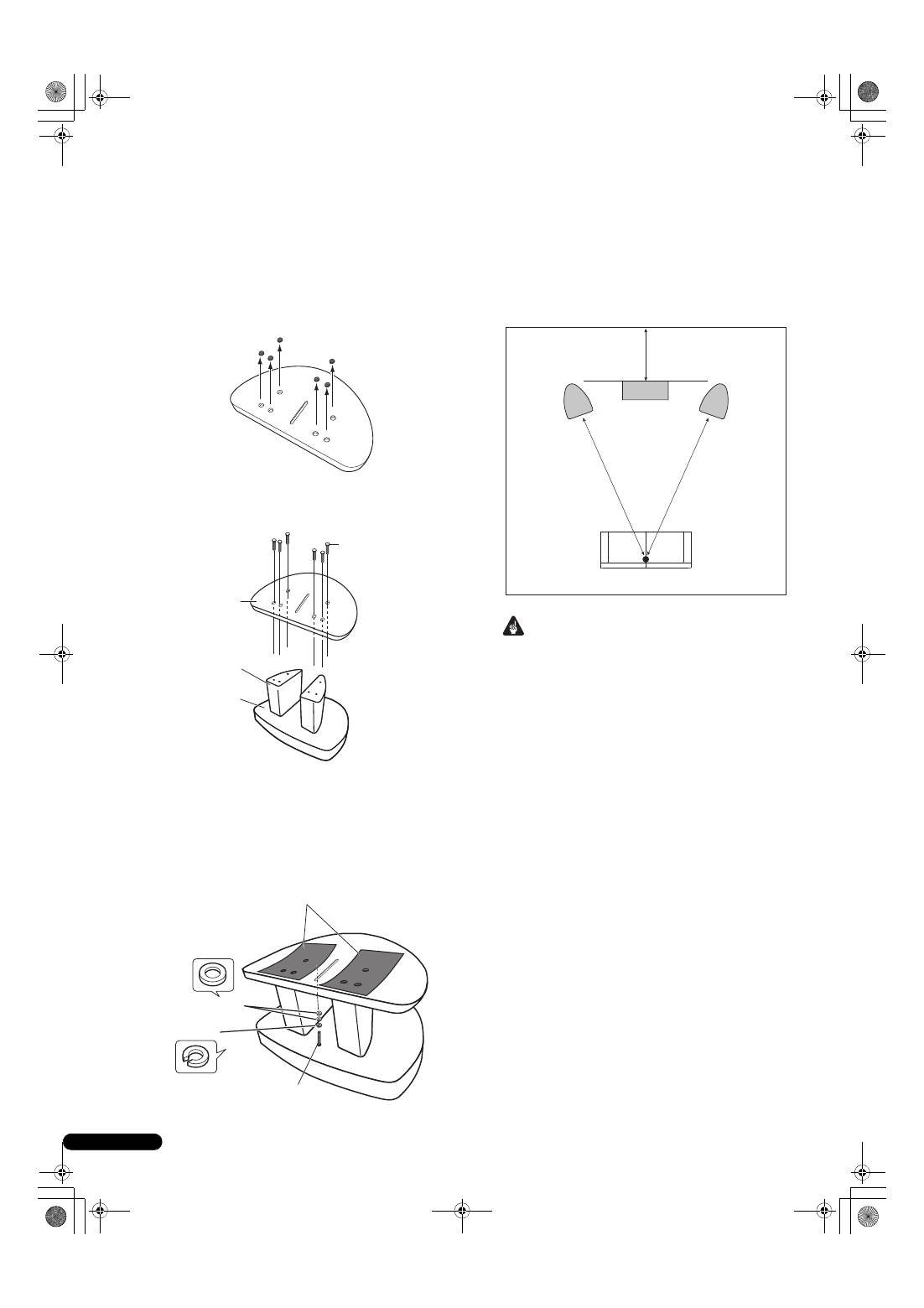

Gebruik van de bijgeleverde luidsprekervoet
Bij gebruik van de bijgeleverde luidsprekervoet is het gebruik van
de bijgeleverde pennen niet vereist.
Montage
1
Bevestig de bijgeleverde antislipkussentjes (klein) op de
vier plaatsen aan de onderkant van de voet.
2
Bevestig de bijgeleverde antislipkussentjes (groot) op de
twee plaatsen aan de bovenkant van de luidsprekervoet.
3
Plaats de luidspreker op de voet.
Bij gebruik van de bijgeleverde luidsprekervoet kan de hoek
van de luidspreker nauwkeurig worden afgesteld.
• Bij gebruik van de bijgeleverde luidsprekervoet mag de
luidspreker niet met schroeven op de plaats worden
vastgemaakt. De luidspreker zou kunnen vallen en letsel
veroorzaken.
Als u de krukschijfjes niet gebruikt bij de opstelling
van de luidsprekers, kunnen de pennen de vloer
beschadigen. Wij raden u aan de krukschijfjes altijd te
gebruiken als u de pennen aanbrengt.
Onderkant
van de luidspreker
Pen
Belangrijk
Kleine antisli
p
kussentjes
G
r
ote antisli
p
kussentjes
Luids
pr
eke
r
voet
Belangrijk
S-8EX_DU.book 5 ページ ２００８年７月１６日 水曜日 午後２時２４分
6
Du
Gebruik van de Pioneer luidsprekerstandaard
CP-7EX
Om de CP-7EX standaard te kunnen gebruiken, moet de
bijgeleverde luidsprekervoet aan de standaardstelen van de
CP-7EX worden bevestigd. Monteer de standaards zoals hieronder
is aangegeven.
Montage
1
Verwijder het verpakkingsmateriaal van de verzonken
schroefgaten in de luidsprekervoet.
2
Bevestig de luidsprekervoet aan de standaardstelen van
de CP-7EX.
Gebruik alleen de bijgeleverde schroeven (M6 x L35).
3
Bevestig de antislipkussentjes (groot).
4
Maak de luidspreker met de bijgeleverde schroeven
(M5 x L40), veerring en vulring aan de standaard vast.
Om ervoor te zorgen dat de luidspreker niet valt, mag u alleen
de bijgeleverde schroeven gebruiken om de luidspreker aan
de luidsprekerstandaard te bevestigen. Raadpleeg voor
verdere informatie de handleiding die bij de CP-7EX
luidsprekerstandaard wordt geleverd.
Kiezen van een plaats voor de luidsprekers
De opstelling van de luidsprekers in de luisterruimte heeft een
grote invloed op de totale prestatie van het S-8EX
luidsprekersysteem wat betreft de kwaliteit van de basweergave,
de klank en het geluidsbeeld. Alle kamers zijn anders, dus de
informatie in dit hoofdstuk moet u beschouwen als een algemene
richtlijn. Het verdient aanbeveling een weinig te experimenteren
totdat u de beste opstelling hebt gevonden.
Gebruik de onderstaande afbeelding om de optimale plaats voor
de luidsprekers te bepalen.
.
• Zet de luidsprekers niet in de zon en houd deze ook uit de
buurt van verwarmingselementen en airco’s. Dit om
kromtrekken en verkleuring van de behuizing en andere
beschadigingen van de luidsprekers te voorkomen.
• Pioneer kan niet aansprakelijk worden gesteld voor
beschadigingen als gevolg van een foutieve montage of
bevestiging, onvoldoende versteviging, verkeerd gebruik van
het product, natuurrampen enz.
Sch
r
oeven (M6 x L35)
Luids
pr
eke
r
voet
Standaa
r
dstelen
Standaa
r
dvoet
CP-7EX
Vul
r
ingen
Vee
rr
ing
Sch
r
oef (M5 x L40)
G
r
ote antisli
p
kussentjes
30 cm tot 60 cm
Voorluidspreker
Middenluidspreker
Voorluidspreker
Luisterplaats
Belangrijk
S-8EX_DU.book 6 ページ ２００８年７月１６日 水曜日 午後２時２４分
7
Du
Nederlands
Aansluitingen
Aansluiten op een versterker
Bij deze luidsprekers worden geen luidsprekerkabels geleverd
voor aansluiting op een versterker. Neem de volgende punten in
acht bij het uitkiezen van de luidsprekerkabels zodat een optimale
prestatie van het luidsprekersysteem wordt verkregen:
• Gebruik luidsprekerkabels met een dikke middenkern en houd
de kabels zo kort mogelijk.
• Kabels hebben verschillende eigenschappen. Houd hiermee
rekening wanneer u een willekeurige kabel gebruikt.
• Kies kabels met een zo laag mogelijke weerstand en zorg dat
de kabels stevig op de aansluitingen van de luidsprekers en de
versterker zijn aangesloten.
Aansluiten van de kabels
1
Schakel de versterker uit.
2
Sluit de kabels op de ingangsaansluitingen (onder) aan
de achterkant van de luidspreker aan. De polariteit van de
ingangsaansluitingen is rood voor positief (+) en zwart voor
negatief (–).
3
Sluit het andere uiteinde van de kabels aan op de
luidspreker-uitgangsaansluitingen van de versterker
(raadpleeg de handleiding van de versterker voor verdere
informatie).
• Pak de kapknopjes op de onderste ingangsaansluitingen vast,
draai ze naar links (tegen de klok in) en steek de
luidsprekerdraden in de gaten van de aansluitingen. Draai
daarna de knopjes vast om de kortsluitstaafjes en de draden
vast te zetten.
• U kunt ook een luidsprekerkabel met banaanstekker
gebruiken. Vergeet bij gebruik van een banaanstekker niet om
het kapje op het puntje van de ingangsaansluiting te
verwijderen.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt
u lichtjes aan de kabels om te controleren of de stekkers stevig
vastzitten. Een slecht contact kan resulteren in storingen of
onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in
contact komen, zal dit een extra belasting voor de versterker
betekenen. Het is mogelijk dat de versterker dan niet meer
werkt en deze kan zelfs worden beschadigd.
LET OP
Op deze luidsprekeraansluitingen staat een
GEVAARLIJKE spanning
. Om een elektrische schok te
voorkomen bij het aansluiten en losmaken van de
luidsprekerkabels, moet u de stekker uit het
stopcontact halen voordat u niet geïsoleerde
onderdelen aanraakt.
D3-4-2-2-3_A_Du
Kortsluitstaafjes
Rode aansluiting (+)
Zwarte aansluiting
(–)
S-8EX_DU.book 7 ページ ２００８年７月１６日 水曜日 午後２時２４分
8
Du
Enkeldraads verbindingen
Bij enkeldraads verbindingen verbindt u de midden-tot-
hogefrequentie en de lagefrequentie gedeelten van het crossover-
netwerk met de kortsluitstaafjes die bij dit apparaat worden
geleverd en dan sluit u de (+) draad van uw versterker op de rode
aansluitpool aan en de (–) draad van de versterker op de zwarte
aansluitpool, zoals hieronder is aangegeven.
Dubbeldraads verbindingen
Bij tweedraads verbindingen verbindt u onafhankelijk de
luidsprekersystemen die vanaf de versterker komen met
respectievelijk de hoog- en laag-frequentie aansluitingen.
Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de
versterker verbonden, zodat u de vrijheid hebt om het beste
kabeltype voor elk van de drivers te gebruiken. Verbind een stel
draden met de onderste aansluitpolen (netwerk van basdriver).
Verbind daarna het tweede stel draden met de bovenste
aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden
aan op de corresponderende aansluitingen van de versterker. Let
op dat u beide (+) draden met de (+) aansluitingen van de
versterker verbindt en beide (–) draden met de (–) aansluitingen
van de versterker, zoals hieronder is aangegeven.
SPEAKERS OUTPUT
Verbinding met
kortsluitstaafje
Luidspreker (achterkant):
Ingangspaneel
Versterker
(achterkant)
(Afbeelding toont één kanaal)
Luidspreker
HF
HF
LF
LF
SPEAKERS OUTPUT
HF
HF
LF
LF
Luidspreker (achterkant):
Ingangspaneel
Versterker
(achterkant)
(Afbeelding toont één kanaal)
Luidspreker
S-8EX_DU.book 8 ページ ２００８年７月１６日 水曜日 午後２時２４分
9
Du
Nederlands
Verbindingen voor biversterking
Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie
gedeelten worden gebruikt.
Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.
Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen.
Als u dit vergeet, kunnen de versterkers worden beschadigd.
Verticale biversterking
Bij deze configuratie worden identieke stereo versterkers voor de
luidsprekers gebruikt. Een kanaal van elke versterker versterkt het
lagefrequentie gedeelte en het andere kanaal versterkt het
hogefrequentie gedeelte, zoals hieronder is aangegeven.
Verbind een versterkerkanaal met behulp van een stel draden met
de onderste aansluitpolen (netwerk van basdriver).
Verbind daarna het andere versterkerkanaal met behulp van een
tweede stel draden met de bovenste aansluitpolen (netwerk van
CST-driver).
Let op dat u beide (+) draden met de (+) aansluitingen van de
versterker verbindt en beide (–) draden met de (–) aansluitingen
van de versterker.
Horizontale biversterking
Bij deze configuratie kunt u verschillende stereo versterkers
gebruiken voor de lagefrequentie en midden-tot-hogefrequentie
gedeelten van het luidsprekersysteem (bijv. buisversterkers voor
de hoge frequenties en halfgeleiderversterkers voor de lage
frequenties). Elk kanaal van een versterker stuurt het
lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van
de andere versterker stuurt het midden-tot-hogefrequentie
gedeelte aan, zoals hieronder is aangegeven.
Bij deze methode moeten beide versterkers dezelfde versterking
hebben, anders zal de weergave van de lage frequenties en
midden- tot hogefrequenties niet in balans zijn. Neem voor verdere
informatie contact op met uw plaatselijke dealer.
Let op
Luidspreker
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1
Ch.2
OUTPUT
Luidspreker
(achterkant):
Ingangspaneel
(Afbeelding toont één kanaal)
Eindversterker
(achterkant)
(Los verkrijgbare
Y-adapter)
Voorversterker (achterkant)
HF
HF
LF
LF
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUT
OUTPUT
Eindversterker
(achterkant)
(Lage frequenties)
Eindversterker
(achterkant)
(Hoge frequenties)
(Afbeelding toont één kanaal)
(Afbeelding toont één kanaal)
(Afbeelding toont één kanaal)
Luidspreker
(achterkant):
Ingangspaneel
Luidspreker
Voorversterker (achterkant)
HF
HF
LF
LF
(Los verkrijgbare Y-adapter)
S-8EX_DU.book 9 ページ ２００８年７月１６日 水曜日 午後２時２４分
10
Du
Aanvullende informatie
Gebruik van de schuimpluggen
Bij dit apparaat worden schuimpluggen geleverd die u kunt
gebruiken voor het instellen van het volume van het basgeluid. Om
de schuimpluggen te gebruiken, steekt u deze voorzichtig in de
basreflexpoorten aan de zijkanten van de luidspreker. Steek enkel
schuimplug A naar binnen of schuimplug A en B om het
gewenste geluid te verkrijgen.
Gebruik van enkel schuimplug A
Gebruik van schuimplug A en B
Bevestigen/verwijderen van het
luidsprekerfront
Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als
volgt kunt bevestigen en verwijderen:
1
Om het front te bevestigen, lijnt u de gaten in de
luidspreker uit met de pennen op het front en drukt dan het
front stevig tegen de luidspreker.
2
Om het front te verwijderen, pakt u met uw handen de
boven- en onderrand van het front aan de linkerkant vast en
trekt het front dan voorzichtig naar u toe om het linker
gedeelte van het front los te maken van de luidspreker.
3
Breng uw handen vervolgens naar het midden van het
front en trek opnieuw voorzichtig de boven- en onderrand
naar u toe om het middelste gedeelte los te maken.
4
Pak tenslotte de boven- en onderrand van het front aan
de rechterkant vast en trek het front voorzichtig naar u toe
om het resterende gedeelte van het front los te maken van
de luidspreker.
Schoonmaken van de
luidsprekerbehuizing
Bij normaal gebruik is het voldoende als u de luidspreker af en toe
met een droge doek afveegt. Voor het verwijderen van hardnekkig
vuil kunt u de doek bevochtigen met een neutraal
reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring
de doek goed uit voordat u begint. Gebruik geen meubelwas of
sterke reinigingsmiddelen.
Gebruik nooit witte spiritus, benzine, insecticidenspray of andere
chemische middelen op of in de buurt van de luidsprekers, want
deze kunnen de afwerking aantasten.
Bas
r
eflex
p
oo
r
ten
Bas
r
eflex
p
oo
r
ten
S-8EX_DU.book 10 ページ ２００８年７月１６日 水曜日 午後２時２４分
11
Du
Nederlands
Technische gegevens
Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype
(magnetisch afgeschermd)
Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-wegsysteem
Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm conus x 2
Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel
Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ω
Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz tot 100 kHz
Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)
Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W
Buitenafmetingen . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg
Bijgeleverde accessoires
Pennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kurkschijfjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Grote antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kleine antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Schuimpluggen (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Luidsprekervoet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Vulringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Veerring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schroef (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schroeven (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Handleiding
Wijzigingen in ontwerp en technische gegevens voorbehouden,
zonder voorafgaande kennisgeving.
Magnetische afscherming
Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van
de opstelling kan het echter toch voorkomen dat kleurvervorming
optreedt wanneer de luidsprekers te dicht bij het scherm van een
televisietoestel staan.
Als dit gebeurt, schakelt u de televisie uit en dan na 15 minuten tot
30 minuten weer in. Blijft het probleem bestaan, zet de
luidsprekers dan verder van de televisie vandaan.
is een handelsmerk dat op een product staat dat is
uitgerust met Pioneer’s Phase Control technologie. Met deze
technologie is een hoogwaardige geluidsweergave via elke
component mogelijk door verbetering van de totale fase-
aanpassing.
Uitgegeven door Pioneer Corporation.
Copyright © 2008 Pioneer Corporation.
Alle rechten voorbehouden.
Opmerking
S-8EX_DU.book 11 ページ ２００８年７月１６日 水曜日 午後２時２４分
