2
Da
Tak for købet af dette produkt fra Pioneer.
Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis.
Gem brugsvejledningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.
Indhold
Inden du begynder
Kassen indeholder
Om EX-serien
Teknologien bag S-8EX
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CST
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Membraner af keramisk grafit
. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Membran af magnesium-legering
. . . . . . . . . . . . . . . . . . . . . . . . 4
Basdriver
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Baskabinetkonstruktion
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Delefiltre
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Samarbejde med Air Studios
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation og placering
Installationsanvisninger
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Hvis højttaleren installeres direkte på gulvet
. . . . . . . . . . . . . . . . . 5
Anvendelse af den medfølgende højttalerfod
. . . . . . . . . . . . . . . . 5
Anvendelse af Pioneer højttalerstativ CP-7EX
. . . . . . . . . . . . . . . 6
Valg af installationssted for højttalersystemet
. . . . . . . . . . . . . . . . 6
Connections
Tilslutning til en forstærker
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

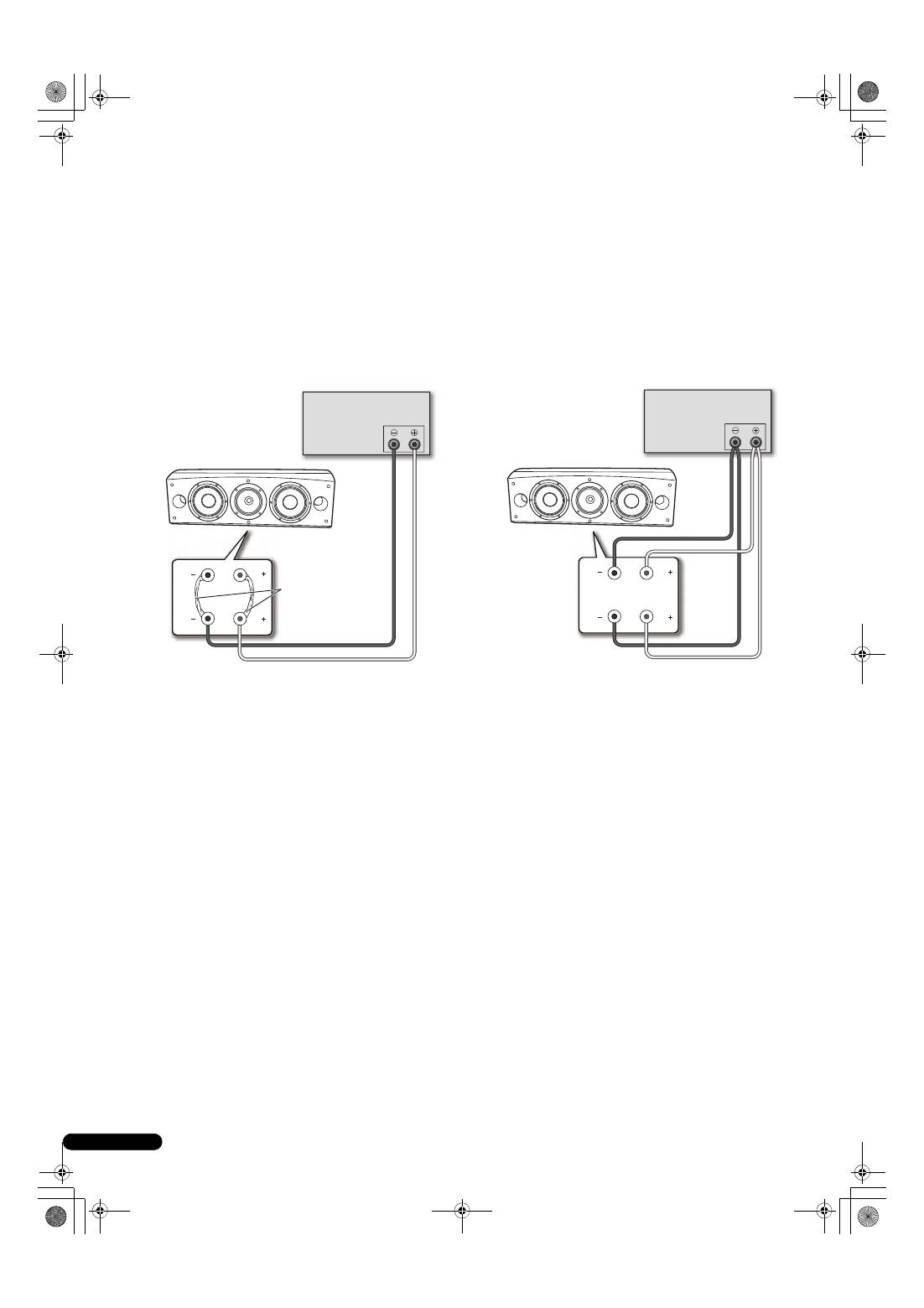

Tilslutning af kablerne
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Etkabels tilslutning
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Tokabels-tilslutning
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

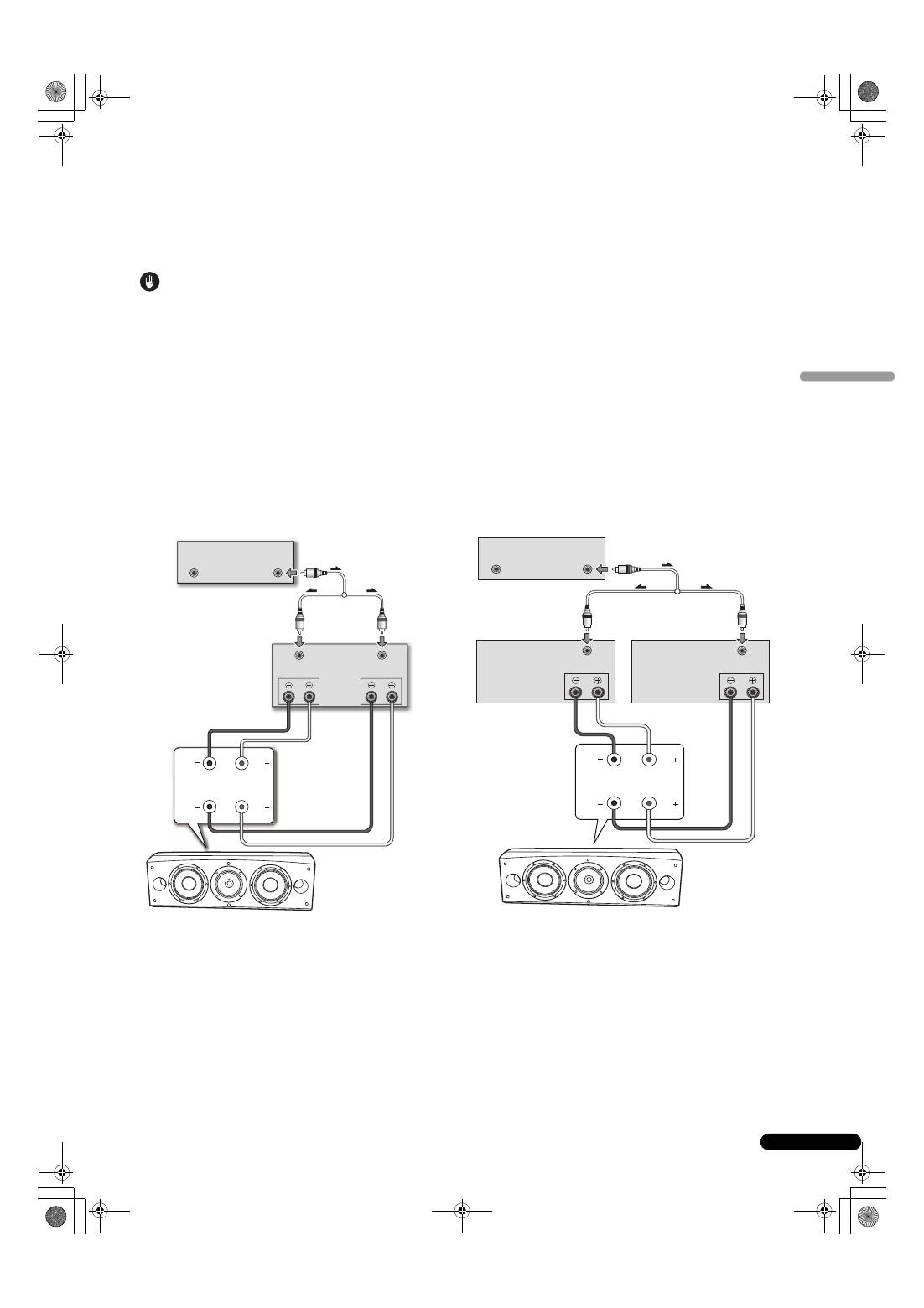

Tilslutning af en højttaler til to forstærkere (Biamping)
. . . . . . . . . 9
Anden information
Anvendelse af skumplastpropperne
. . . . . . . . . . . . . . . . . . . . . . . 10
Anvendelse af kun skumplastprop A
. . . . . . . . . . . . . . . . . . . . . . 10
Anvendelse af både skumplastprop A og B.
. . . . . . . . . . . . . . . . 10
Påsætning/aftagning af gitterdæksel
. . . . . . . . . . . . . . . . . . . . . . 10
Rengøring af højttalerkabinettet
. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Tekniske specifikationer
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Inden du begynder
• Dette højttalersystems nominelle impedans er 6
Ω
. Slut
højttalersystemet til en forstærker med en
belastningsimpedans fra 6
Ω
til 16
Ω
(en model med “6
Ω
–
16
Ω
” vist på højttalerudgangsterminalerne).
Iagttag venligst de følgende sikkerhedsforskrifter, således at
skade på højttalersystemet på grund af
indgangsoverbelastning undgås:
• Strømforsyningen til højttalersystemet må ikke overstige den
højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du
anvender en grafisk equalizer til at fremhæve kraftig lyd i det
højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at
producere en kraftig lyd (forstærkerens harmoniske
forvrængning vil blive øget, hvorved højttaleren kan lide
skade).
Forsigtig: installation
• Når du installerer denne enhed, skal du sørge for, at den er
ordentligt fastgjort, og du bør undgå steder, hvor den kan falde
ned og være årsag til tilskadekomst i tilfælde af en
naturkatastrofe (som for eksempel et jordskælv).
• Monter ikke disse højttalere på væggen eller loftet. De kan
falde ned og være årsag til tilskadekomst.
• Monter ikke højttalerne i højden i loftet eller på væggen. Hvis
de monteres forkert, kan højttalergitteret falde ned og være
årsag til materiel skade og personskade.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter
anvisningerne, når du tilslutter apparaterne. Sørg for at
anvende de rigtige tilslutningskabler.
Forsigtig: ibrug
• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald
udgøre en fare, hvis den vælter, og desuden øve skade på
udstyret.
• Anvend ikke højttaleren til at frembringe forvrænget lyd i et
længere tidsrum. Dette kan resultere i fare for brand.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn
lege på højttaleren.
• Anbring ikke store og tunge genstande oven på højttaleren.
• Anbring ikke magnetiske genstande, som for eksempel en
skruetrækker eller jerndele i nærheden af diskant- eller
mellemtonehøjttaleren. Eftersom højttalerne betjener sig af
kraftige magneter, kan genstandene blive tiltrukket, med
personskade eller skade på membranen som resultat.
EU’s
K058_Da
S-8EX_DA.book 2 ページ ２００８年７月１６日 水曜日 午後２時２８分
3
Da
Dansk

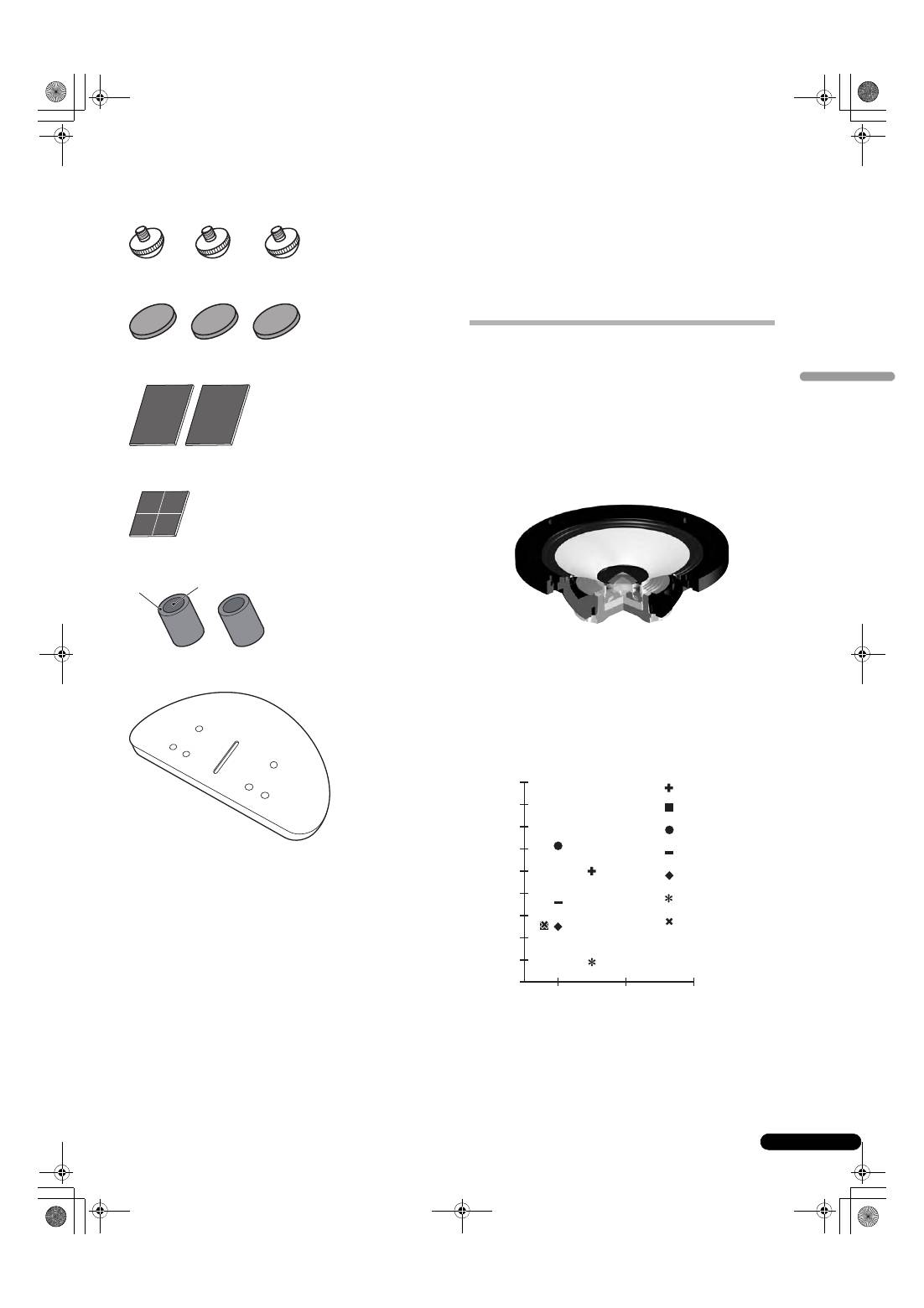

Kassen indeholder
Pigge x 3
Korkplader x 3
Store skridsikre puder x 2
Små skridsikre puder x 4
Skumplastpropper (A,B) x 2
Højttalerfod x 1
Skiver x 2
Fjederskive x 1
Skrue (M5 x L40) x 1
Skrue (M6 x L35) x 6
Gitter x 1
Brugsanvisning
Om EX-serien
EX-serien, som indeholder masser af teknologisk know-how
bag TAD højttalerserien, Pioneers flagskib, er udviklet med
det mål at skabe en så ultimativ højttaler, som det er muligt
i dens prisklasse.
Design og produktion af EX-serien er et internationalt projekt, som
repræsenterer det bedste i Pioneers højttalerteknologi.
Teknologien bag S-8EX
CST
Kernedriveren i dette system er Coherent Source Transducer
(CTS), som trækker på den teknologi, der anvendes i TAD.
Diskanthøjttalerens membran er monteret koncentrisk inden for
spidsen af mellemtonekeglen og giver et spidspunkt for lyden fra
400 Hz til 100 kHz. CST sikrer en perfekt, spektral balance mellem
den direkte og den reflekterede lyd, som når den lyttende persons
øre, hvorved der frembringes en mere konsistent lyd i hele
lytterummet samt forbedret lydbilledkapacitet.
Membraner af keramisk grafit
CST’s diskanthøjttaler er udstyret med en membran af keramisk
grafit, som yder topniveau-styrke og dæmpningskarakteristik, som
er praktisk taget uden konkurrence fra nogen andre materialer,
som for tiden anvendes i højkvalitets audio-højttalersystemer. Den
keramiske grafits lethed og usædvanlige styrke går sammen om
at skabe højttalere, hvis membranresonans kan række langt ud
over deres hørbare område.
A
B
Keramisk grafit
Aluminium
Beryllium
Bor-legering
Keramisk kulstof
Papir
Titanium
18 000
Hastighed (m/s)
Indre tab
16 000
14 000
12 000
10 000
8 000
6 000
4 000
2 000
0,005
0,015
0,025
0
S-8EX_DA.book 3 ページ ２００８年７月１６日 水曜日 午後２時２８分
4
Da
Membran af magnesium-legering
CST’s mellemtone-egenskaber består af en membran af
magnesium-legering, hvis karakteristiske lethed og høje indre tab
skaber fortrinlig transiens og minimal farvning af
mellemtonelyden.

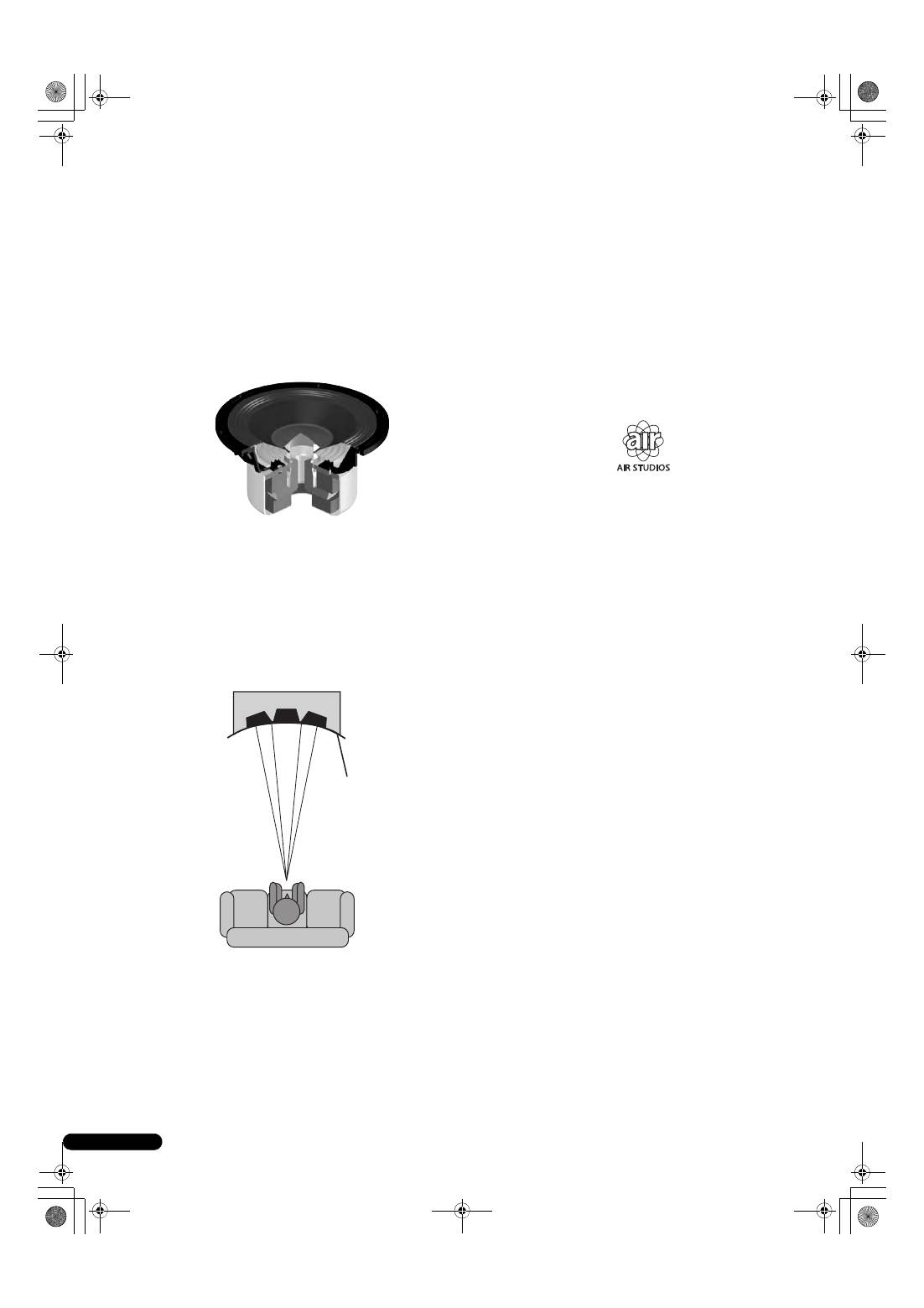

Basdriver
Basdriveren på nedenstående billede tjener som fundamentet for
S-8EX-højttalersystemet. Driverens styrke er et resultat af Aramid/
Carbon kompositmateriale, som oprindeligt skabtes under
udviklingen af S-1EX, som anvendes i dens membran. Pioneers
eksklusive LDMC magnetiske kredsteknologi er anvendt for at
bevare lineariteten fra lave til høje udgangsniveauer og for at gøre
forvrængning mindst mulig.
Baskabinetkonstruktion
S-8EX’s unikke form er baseret på logisk nødvendighed. For at
synkronisere ankomsttiden for lyden fra CTS og de to basdrivere,
er hver driver monteret på en resonansskærm, hvis formål er at
skabe en yderst følsom kurve, som er kendt som
“præcisionskurven” (se nedenstående illustration).
Resonansskærmen er fremstillet af en op til 65 mm tyk MDF
(Medium Density Fiberboard), som ydermere har styrken til at
tilbageholde drivernes drivkraft. Derudover er basporten skåret ud
af en ekstremt tyk blok af MDF, hvorved vindstøj reduceres, og en
klar, dyb bas opnås.
Delefiltre
Delefiltrene betjener sig udelukkende af de fineste dele. Luftkerne-
spoler, ikke-ledende resistorer, og filmkondensatorer i signalvejen
er alle omhyggeligt udvalgt og optimeret, så CST-driveren kan give
den størst mulige transparens til signalet. Basdriverne betjener
sig af silicium-stålplade-kerneledere, som minimerer
forvrængning og tab under energioverførsel. Alle komponenter er
sluttet direkte til deres respektive tilslutningsmaterialer, i stedet
for en printplade, hvilket giver minimalt tab og maksimal ydelse.
Samarbejde med Air Studios
Siden dets grundlæggelse af George Martin i 1969 i London, har
Englands Air Studios opnået enestående respekt fra masser af
kunstnere, som anerkender det som verdens førende pladestudie.
Air Studios-seglet, som tildeltes S-8EX, angiver at disse højttalere
er i stand til at frembringe den højkvalitetslyd, som kræves af
verdens bedste lydskabere.
P
r
æcisionsku
r
ve
S-8EX_DA.book 4 ページ ２００８年７月１６日 水曜日 午後２時２８分
5
Da
Dansk
Installation og placering
Installationsanvisninger
Vælg en ønsket installationsopsætning fra det følgende.

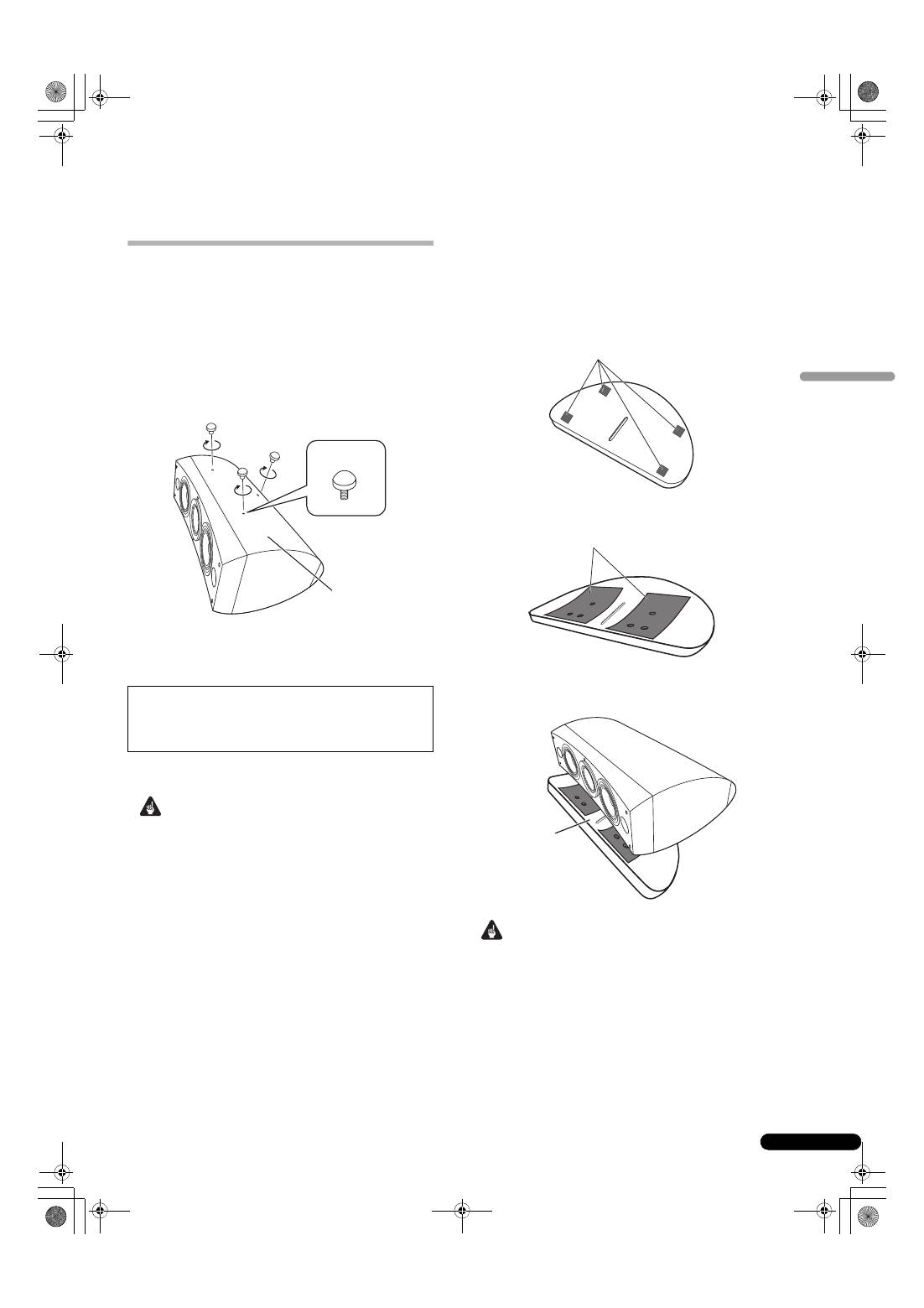

Hvis højttaleren installeres direkte på gulvet
Anvend de medfølgende pigge, hvis du installerer højttaleren
direkte på gulvet.
Montering
1
Drej piggene ind i de gevindskårne metalindsatser (M6),
som er indlejret i højttalerens underside, og stram godt til.
2
Sæt korkpladerne i de stillinger, hvor piggenes spidser vil
ramme, når højttaleren sættes ned.
3
Anbring højttaleren oven på korkpladerne.
• Da denne højttaler vejer omkring 28 kg, er det meget farligt at
forsøge at indstille pigmøtrikken, mens højttaleren hælder.
Sørg for at anbringe højttaleren på et blødt underlag (som for
eksempel et tæppe), således at den ikke øver skade på gulvet,
og sørg derefter for, at installationen udføres af mindst to
personer.
Anvendelse af den medfølgende højttalerfod
Hvis du anvender den medfølgende højttalerfod. er det ikke
nødvendigt at anvende de medfølgende pigge.
Montering
1
Fastgør de medfølgende skridsikre plader (små) på de fire
steder på undersiden af foden.
2
Fastgør de medfølgende skridsikre plader (store) på de to
steder på oversiden af højttalerfoden.
3
Anbring højttaleren oven på foden.
Anvendelse af den medfølgende højttalerfod muliggør
finjustering af højttalervinklen.
• Når den medfølgende højttalerfod anvendes, må højttalerne
ikke fastgøres med skruer. Højttaleren kan falde ned og
forårsage personskade.
Hvis du ikke anvender korkpladerne, når højttalerne
anbringes, kan piggene øve skade på gulvet. Hvis du
agter at anvende piggene, anbefaler vi stærkt
anvendelse af korkpladerne.
Højttalers
underside
Pig
Vigtigt
Små sk
r
idsik
r
e
p
ude
r
Sto
r
e sk
r
idsik
r
e
p
ude
r
Højttale
r
fod
Vigtigt
S-8EX_DA.book 5 ページ ２００８年７月１６日 水曜日 午後２時２８分
6
Da

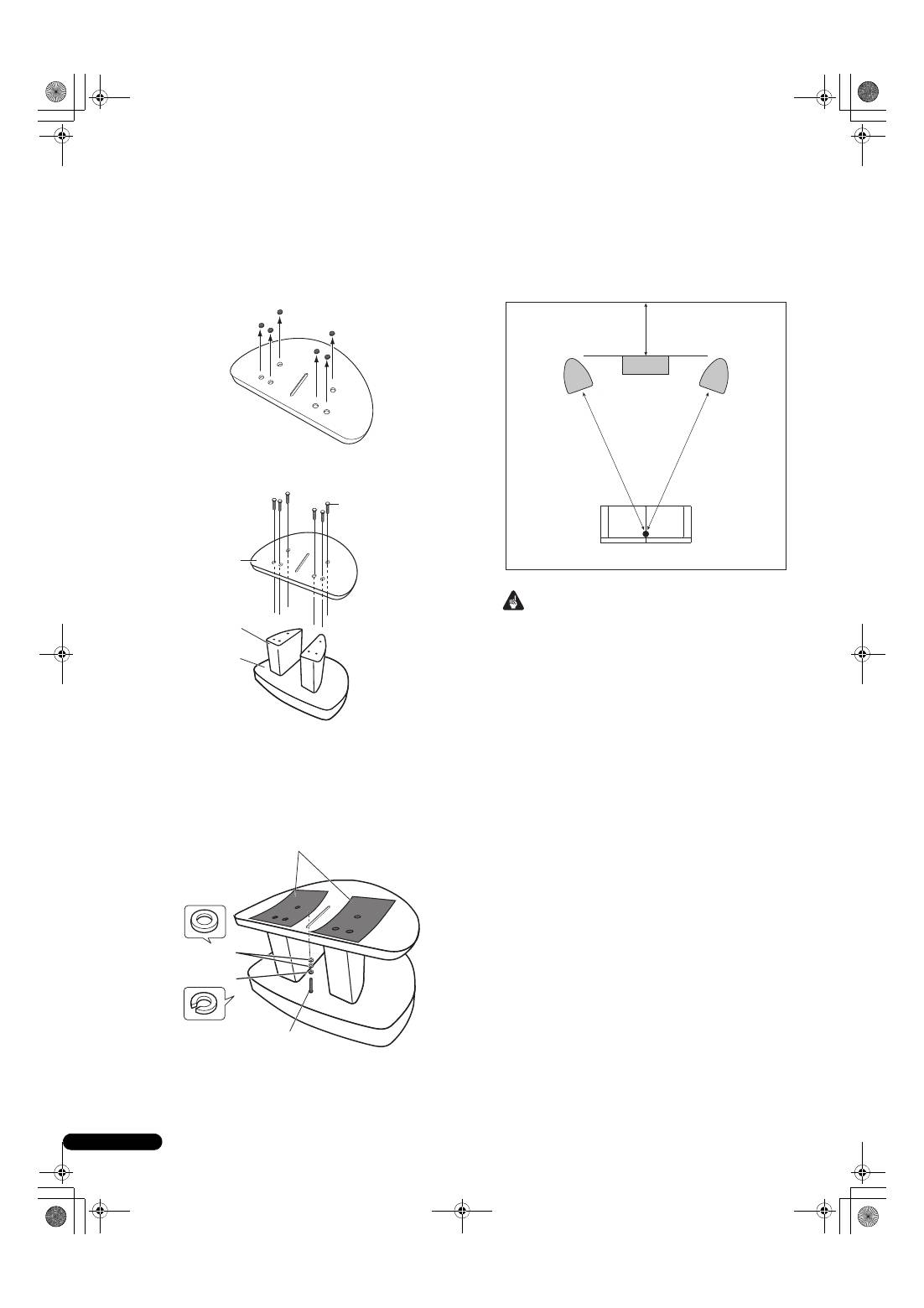

Anvendelse af Pioneer højttalerstativ CP-7EX
For at anvende CP-7EX stativet, skal den medfølgende højttalerfod
først sættes på stativstængerne på CP-7EX. Saml stativerne som
vist herunder.
Montering
1
Fjern emballagen fra de undersænkskruehullerne i
højttalerfoden.
2
Monter højttalerfoden på stativstængerne på CP-7EX.
Anvend kun de medfølgende skruer (M6 x L35).
3
Fastgør de skridsikre puder (store).
4
Anvendelse af de medfølgende skruer (M5 x L40),
fjederskiven og skiven til at fastgøre højttaleren til stativet.
For at bidrage til at højttaleren ikke falder ned, må du kun
benytte de medfølgende skruer til at fastgøre
højttalersystemet til højttalerstativet. Se de instruktioner, som
følger med CP-7EX højttalerstativet, angående detaljer.
Valg af installationssted for højttalersystemet
Placering i lytterummet vil have en stor virkning på den totale
ydelse af S-8EX-højttalersystemet i henseende til basydelse, tonal
nøjagtighed og lydbilleddannelse. Alle rum er forskellige, så dette
afsnit er kun tænkt som en rettesnor. Hvis du eksperimenterer
med dette i dit rum, vil du opnå optimale resultater.
Anvend illustrationen herunder som en rettesnor til at finde frem
til den optimale højttalerplacering.
.
• Anbring ikke højttaleren på et sted, hvor den vil blive udsat for
direkte sol, og undgå at anbringe den i nærheden af
varmeapparater og klima-anlæg. Dette kan føre til skævhed i
og misfarvning af højttalerkabinettet og øve skade på
højttaleren.
• Pioneer påtager sig intet ansvar for skader, som er et resultat
af samling, fejlagtig montering, utilstrækkelig forstærkning,
misbrug af produktet, naturrelaterede påvirkninger og
lignende.
Sk
r
ue
r
(M6 x L35)
Højttale
r
fod
Stativstænge
r
Stativsokkel
CP-7EX
sk
r
ue (M5 x L40)
Sto
r
e sk
r
idsik
r
e
p
ude
r
Skive
r
Fjede
r
skive
30 cm til 60 cm
Fronthøjttaler
Centerhøjttaler
Fronthøjttaler
Lytteposition
Vigtigt
S-8EX_DA.book 6 ページ ２００８年７月１６日 水曜日 午後２時２８分
7
Da
Dansk
Connections
Tilslutning til en forstærker
Denne højttaler inkluderer ikke højttalerkabler, som anvendes til
tilslutning af en forstærker. Tag de følgende faktorer i betragtning,
når du vælger højttalerkabler, således at du kan få det mest
mulige ud af dit højttalersystem:
• Anvend om muligt kraftige højttalerkabler og begræns
kablerne til den mindst mulige længde.
• Kabler har forskellige egenskaber. Hav dette in mente, når du
anvender kabler.
• Vælg kabler med en så lille modstand som muligt, og bekræft,
at kablerne til højttalerterminalerne og forstærkeren er sat helt
og ordentligt ind.

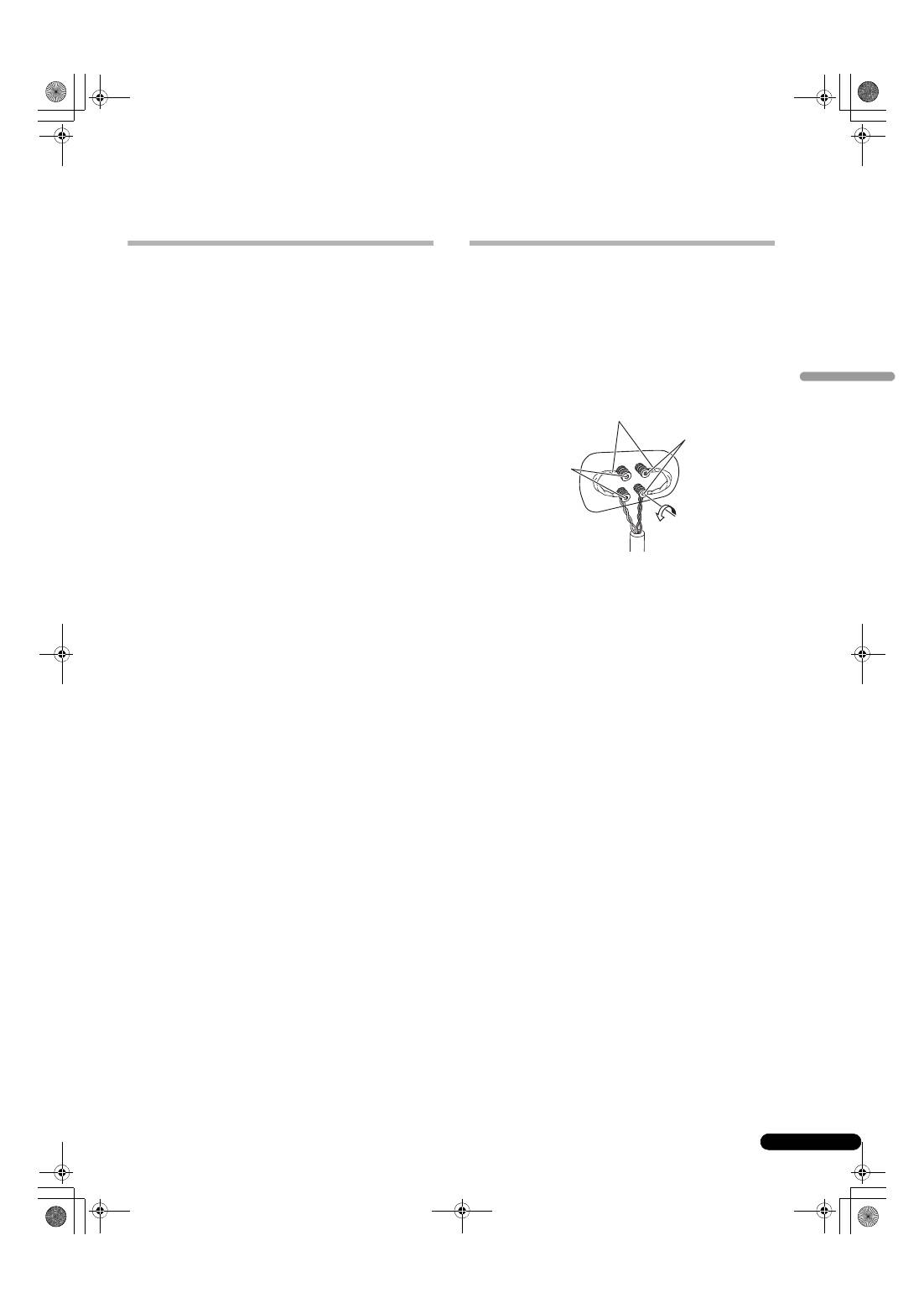

Tilslutning af kablerne
1
Sluk for forstærkeren.
2
Sæt højttalerkablerne i indgangsterminalerne (nederst)
på bagsiden af højttaleren. Med hensyn til
indgangsterminalernes polaritet er rød positiv (+) og sort
negativ (–).
3
Sæt den anden ende af kablerne i udgangsterminalerne
på forstærkeren (vi henviser til brugsanvisningen for din
forstærker angående yderligere detaljer).
• Tag fat i hætteknapperne på de nederste indgangsterminaler
og drej dem til venstre (retningen mod uret), sæt
højttalerkabeltrådene ind i hullerne på terminalklemmerne, og
stram derefter knapperne for at fastgøre kortslutningsstiften
såvel som trådene.
• Du kan også anvende bananstik til denne tilslutning. Hvis du
ønsker at gøre dette, skal du først tage hætterne af
indgangsterminalerne.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at
kabelenderne er sat ordentligt i terminalerne. Mangelfuld
tilslutning kan frembringe støj i og afbrydelser af lyden.
• Hvis kabeltrådene skulle falde ud af terminalerne, således at
der er risiko for at de kan komme i kontakt med hinanden, vil
forstærkeren blive udsat for en ekstra stor belastning. Dette
kan bevirke, at forstærkeren holder op med at fungere og kan
endog medføre skade på forstærkeren.
ADVARSEL
Disse højtale
r
te
r
minale
r
lede
r
FARLIG
STRØMFØRENDE
s
p
ænding. Fo
r
at fo
r
hind
r
e
r
isikoen
fo
r
elekt
r
isk stød, nå
r
højtale
r
kable
r
ne tilsluttes elle
r
kobles f
r
a, t
r
ækkes st
r
ømkablet ud af stikdåsen, fø
r
de
r
r
ø
r
es ved uisole
r
ede dele.
D3-4-2-2-3_A_Da
Stik til kortslutningsstift
Rød terminal (+)
Sort terminal
(–)
S-8EX_DA.book 7 ページ ２００８年７月１６日 水曜日 午後２時２８分
8
Da
Etkabels tilslutning
Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-høj-
og lavfrekvensdelene i delefilteret til kortslutningsstiften, som
følger med denne enhed, og derefter slutte (+) kabeltråden fra din
forstærker til en af de røde tilslutningsklemmer og (–) kabeltråden
fra din forstærker til en af de sorte tilslutningsklemmer, som vist
på illustrationen herunder.
Tokabels-tilslutning
I en tokabels tilslutning tilslutter du uafhængigt de
højttalersystemer, som kører fra forstærkeren til deres respektive
høj- og lavfrekvente stik. Dette resulterer i, at CST-driveren og
basdriverne sluttes uafhængigt og direkte til forstærkeren,
hvorved du opnår frihed til at optimere kabeltypen for hver af
driverne. Slut et sæt kabeltråde til det nederste sæt
tilslutningsklemmer (basdriver-specifikt netværk). Slut derefter et
andet sæt ledninger til de øverste tilslutningsklemmer (CTS-
specifikt netværk). Slut dernæst begge sæt kabeltråde til de
rigtige terminaler på din forstærker. Vær påpasselig med at slutte
begge (+) kabeltråde til (+) forstærkerterminalerne og begge (–)
kabeltråde til (–) forstærkerterminalerne som vist på illustrationen
herunder.
SPEAKERS OUTPUT
Tilslutning af
kortslutningsstift
Højttaler (bag): Indgangspanel
Forstærker (bag)
(Kun en kanal vises)
Højttaler
HF
HF
LF
LF
SPEAKERS OUTPUT
Højttaler (bag): Indgangspanel
Forstærker (bag)
(Kun en kanal vises)
Højttaler
HF
HF
LF
LF
S-8EX_DA.book 8 ページ ２００８年７月１６日 水曜日 午後２時２８分
9
Da
Dansk
Tilslutning af en højttaler til to forstærkere
(Biamping)
Systemet med tilslutning af en højttaler til to forstærkere (biamping) muliggør den bedste ydelse, når der anvendes dedikerede forstærkere
for lav- og mellem-til-højfrekvenssektioner.
Der er to mulige konfigurationer, som normalt kaldes horisontal og vertikal biamping.
Fjern kortslutningsleddene, inden du slutter højttalerkablerne til bi-forstærkningstilslutningerne.
Forsømmelse af dette kan føre til beskadigelse af forstærkerne.
Vertikal biamping
Med denne konfiguration anvendes der identiske
stereoforstærkere for hvert højttalersystem. En kanal i hver
forstærker driver den lavfrekvente del, og den anden kanal driver
den højfrekvente del, som vist herunder.
Slut et sæt kabeltråde og forstærkerkanal til det nederste sæt
tilslutningsklemmer (basdriver-specifikt netværk).
Slut derefter et andet sæt kabeltråde og den anden
forstærkerkanal til de øverste tilslutningsklemmer (CTS-specifikt
netværk).
Vær påpasselig med slutte begge (+) kabeltråde til (+)
forstærkerterminalerne og begge (–) kabeltråde til (–)
forstærkerterminalerne.
Horisontal biamping
Med denne konfiguration kan du anvende forskellige
stereoforstærkere til lav- og mellem-til-høj-frekvens delene i
højttalersystemet (f.eks. rørforstærkere og høje frekvenser og solid
tilstand for lave frekvenser). Hver kanal i den ene forstærker driver
den lavfrekvente del af hvert højttalersystem, og hver kanal i den
anden forstærker driver mellem-til-høj-frekvensdelen som vist
herunder.
Denne metode kræver, at de to forstærkere har samme
forstærkning, da der ellers vil opstå en ubalance mellem lav- og
mellem-til-høj-frekvensgengivelsen fra højttalersystemet. Hvis du
er i tvivl om noget, bedes du rette henvendelse til din lokale
forhandler.
Forsigtig
Højttaler
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1
Ch.2
OUTPUT
Højttaler (bag):
Indgangspanel
(Kun en kanal vises)
Effektforstærker
(bag)
Y-adapter
(fås i handelen)
Forforstærker (bag)
HF
HF
LF
LF
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUT
OUTPUT
(Kun en kanal vises)
(Kun en kanal vises)
(Kun en kanal vises)
Y-adapter (fås i handelen)
Højttaler (bag):
Indgangspanel
Højttaler
Forforstærker (bag)
HF
HF
LF
LF
Effektforstærker
(bag) (lav frekvens)
Effektforstærker
(bag) (høj frekvens)
S-8EX_DA.book 9 ページ ２００８年７月１６日 水曜日 午後２時２８分
10
Da
Anden information

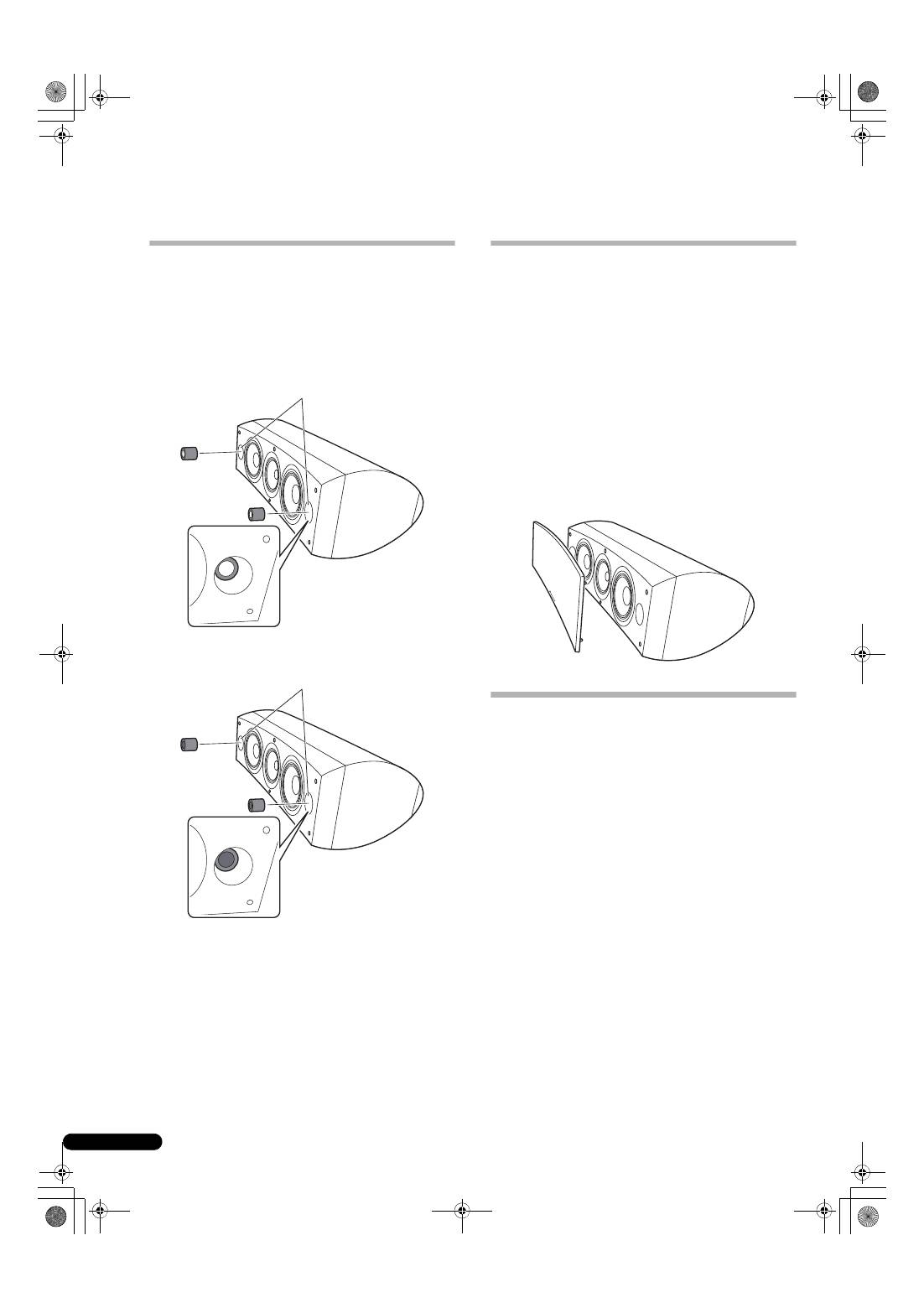

Anvendelse af skumplastpropperne
Denne enhed er forsynet med skumplastpropper, som er nyttige til
at regulere styrken af baslyden. Skumplastpropperne anvendes
ved at man forsigtigt anbringer dem i basrefleksportene på hver
side af højttaleren. Sæt enten kun skumplastprop A ind eller både
skumplastprop A og B ind for at opnå den ønskede lyd.
Anvendelse af kun skumplastprop A
Anvendelse af både skumplastprop A og B
Påsætning/aftagning af gitterdæksel
Dette højttalersystem er udstyret med gitterdæksler. Disse kan
sættes på og tages af på følgende måde:
1
For at sætte gitterdækslet på, skal du sætte hullerne på
højttaleren ud for fordybningerne på gitteret og trykke fast
ind.
2
Gitterdækslet tages af ved at man tager fat i den øverste
og nederste kant på gitterdækslet i venstre side og forsigtigt
trækker det mod dig for at adskille den venstre del af
gitterdækslet fra højttaleren.
3
Anbring derefter hænderne ved midten af gitterdækslet
og træk igen forsigtigt den øverste og nederste kant mod dig
for at adskille den mellemste del.
4
Tag til sidst fat i den øverste og nederste kant på
gitterdækslet i højre side og træk den forsigtigt mod dig for
at adskille den tilbageværende del af gitterdækslet fra
højttaleren.
Rengøring af højttalerkabinettet
Ved normal brug bør aftørring med en tør klud være tilstrækkeligt
til at holde kabinettet rent. Om nødvendigt rengøres med en klud,
som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem
eller seks gange med vand og derefter vredet godt op. Anvend ikke
møbelpolitur eller rensemidler.
Anvend aldrig fortynder, rensebenzin, insektspray eller andre
kemikalier på eller i nærheden af denne enhed, da disse midler vil
ødelægge overfladerne.
Bas
r
eflex
p
o
r
te
Bas
r
eflex
p
o
r
te
S-8EX_DA.book 10 ページ ２００８年７月１６日 水曜日 午後２時２８分
11
Da
Dansk
Tekniske specifikationer
Kabinet. . . . . . . . . . . . . . . . . . Basrefleks, type til anbringelse på gulvet
(magnetisk afskærmet)
Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-vejs
Bashøjttaler . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm keglemembran x 2
Mellemtone-diskanthøjttaler . . . . . . 14 cm keglemembran/3 cm dome
Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ω
Frekvensgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz til 100 kHz
Følsomhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)
Maks. indgangseffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W
Udvendige mål . . . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm
Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg
Medfølgende tilbehør
Pigge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Korkplader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Store skridsikre puder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Små skridsikre puder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Skumplastpropper (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Højttalerfod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Skiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Fjederskive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Skrue (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Skruer (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Brugsanvisning
Tekniske specifikationer og design kan ændres uden varsel på
grund af forbedringer.
Magnetisk afskærmning
Dette højttalersystem er magnetisk afskærmet. Afhængigt af
installationsstedet, kan der imidlertid opstå farveforvrængning,
hvis højttalersystemet stilles meget tæt på skærmen på et
fjernsyn.
Hvis dette sker, skal du slukke for fjernsynet, og derefter tænde for
det igen efter 15 minutters til 30 minutters forløb. Hvis problemet
vedvarer, skal du flytte højttalersystemet længere væk fra
fjernsynet.
er et varemærke for et produkt med Pioneers fasekontrol-
teknologi. Denne teknologi muliggør højkvalitets lydgengivelse via
hver enkelt komponent ved forbedring af den generelle
faseoverensstemmelse.
Published by Pioneer Corporation.
Copyright © 2008 Pioneer Corporation.
Alle rettigheder forbeholdes.
Bemærk
S-8EX_DA.book 11 ページ ２００８年７月１６日 水曜日 午後２時２８分
