Pioneer S-8EX-W: Indice
Indice: Pioneer S-8EX-W
2
It
Vi ringraziamo per avere acquistato questo prodotto Pioneer.
Prima di usare il prodotto, leggere questo manuale d’istruzioni in modo da saperlo utilizzare correttamente.
Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.
Indice
Prima di cominciare
Contenuto della confezione
La serie EX
Tecnologia dietro gli S-8EX
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CST
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Diaframma in ceramica di grafite
. . . . . . . . . . . . . . . . . . . . . . . . . 3
Diaframma in lega di magnesio
. . . . . . . . . . . . . . . . . . . . . . . . . . 4
Driver dei bassi
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Struttura della cassa dei bassi
. . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Reti di crossover
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Collaborazione con gli Air Studios
. . . . . . . . . . . . . . . . . . . . . . . . 4
Installazione e collocazione
Norme di installazione
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Se si installa il diffusore sul pavimento
. . . . . . . . . . . . . . . . . . . . . 5
Uso della base del diffusore in dotazione
. . . . . . . . . . . . . . . . . . . 5

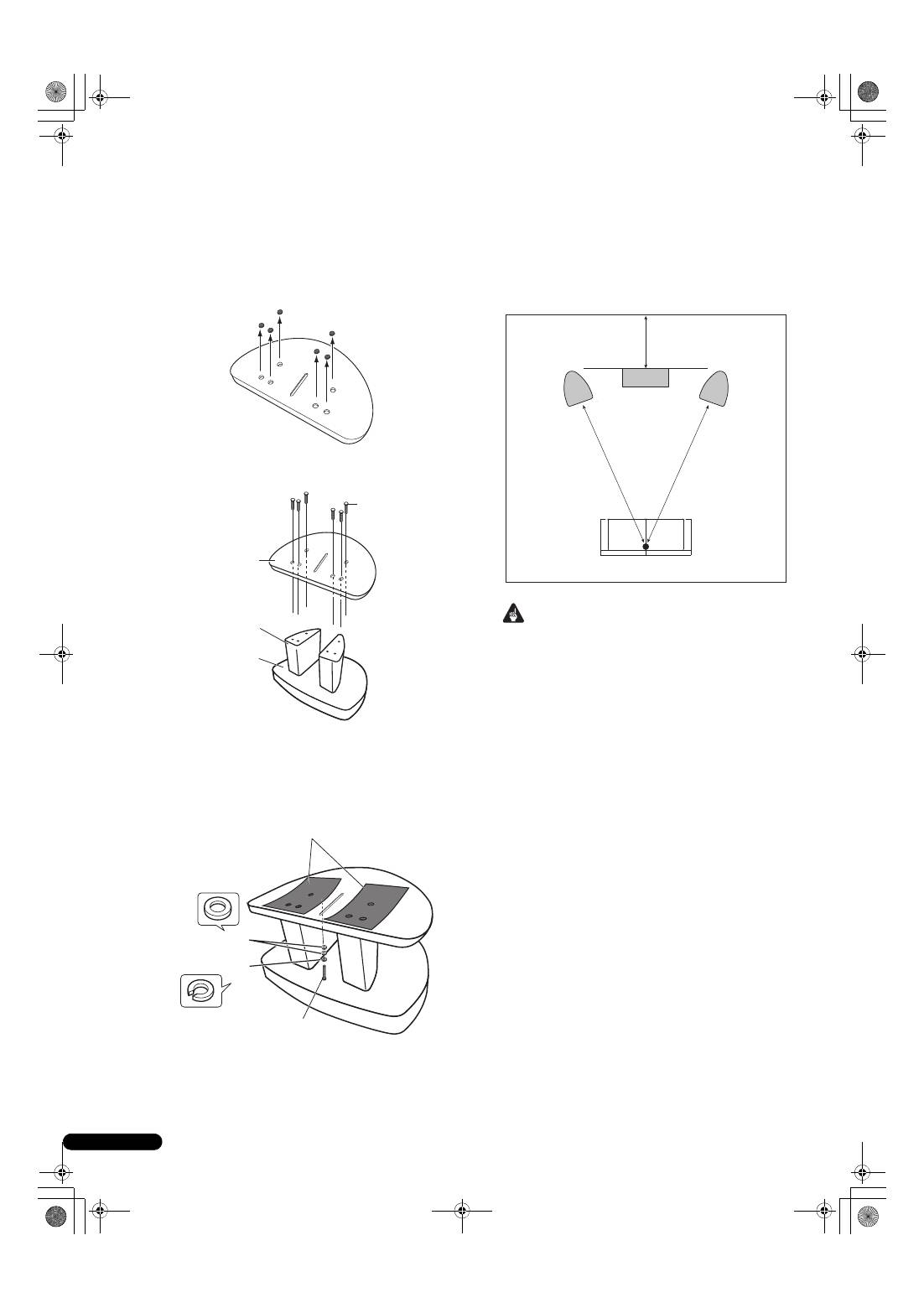

Uso della base per diffusore Pioneer CP-7EX
. . . . . . . . . . . . . . . . 6
Scelta della posizione di installazione dei diffusori
. . . . . . . . . . . . 6
Collegamenti
Collegamento con un amplificatore
. . . . . . . . . . . . . . . . . . . . . . . . 7

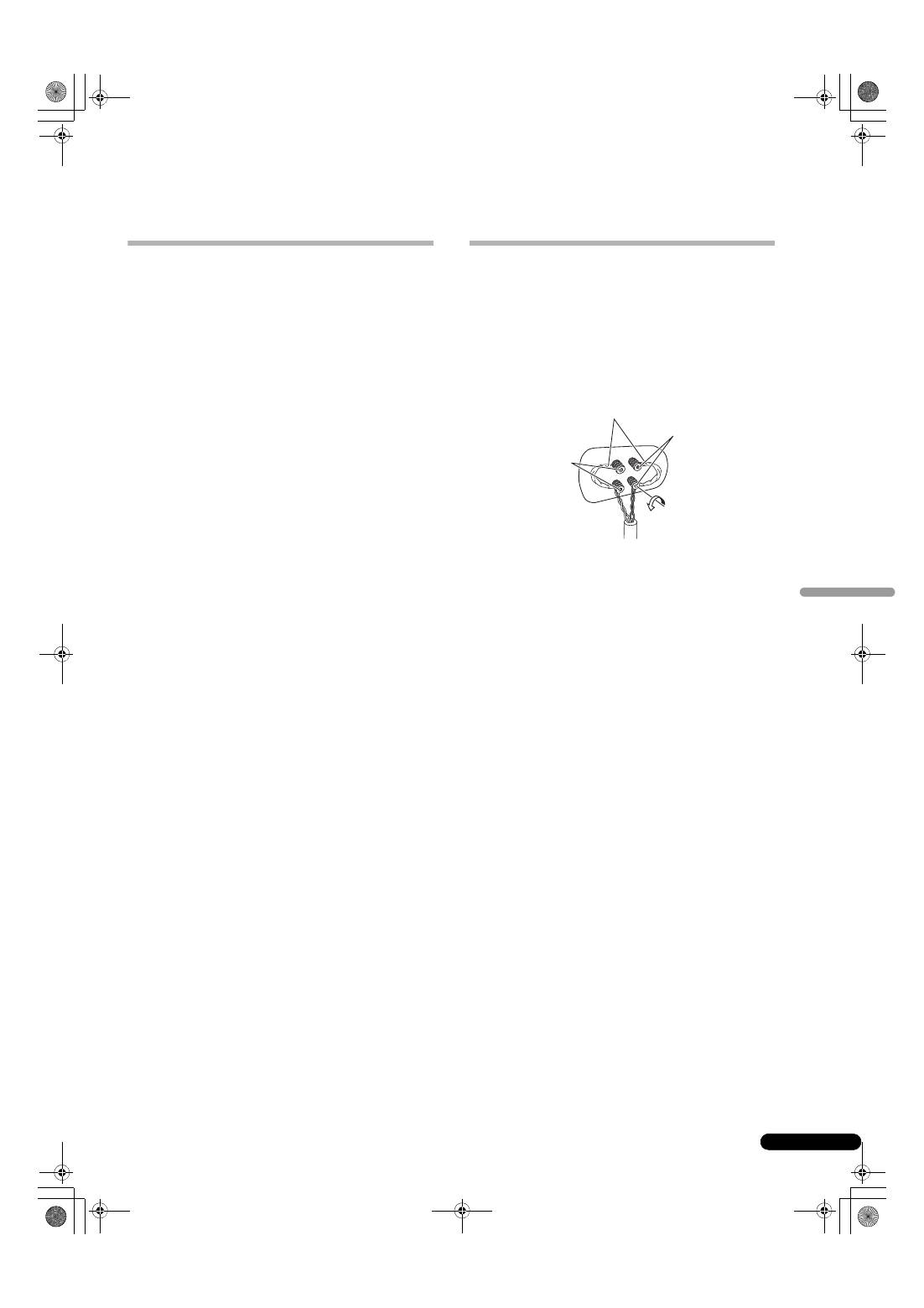

Collegamento dei cavi
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

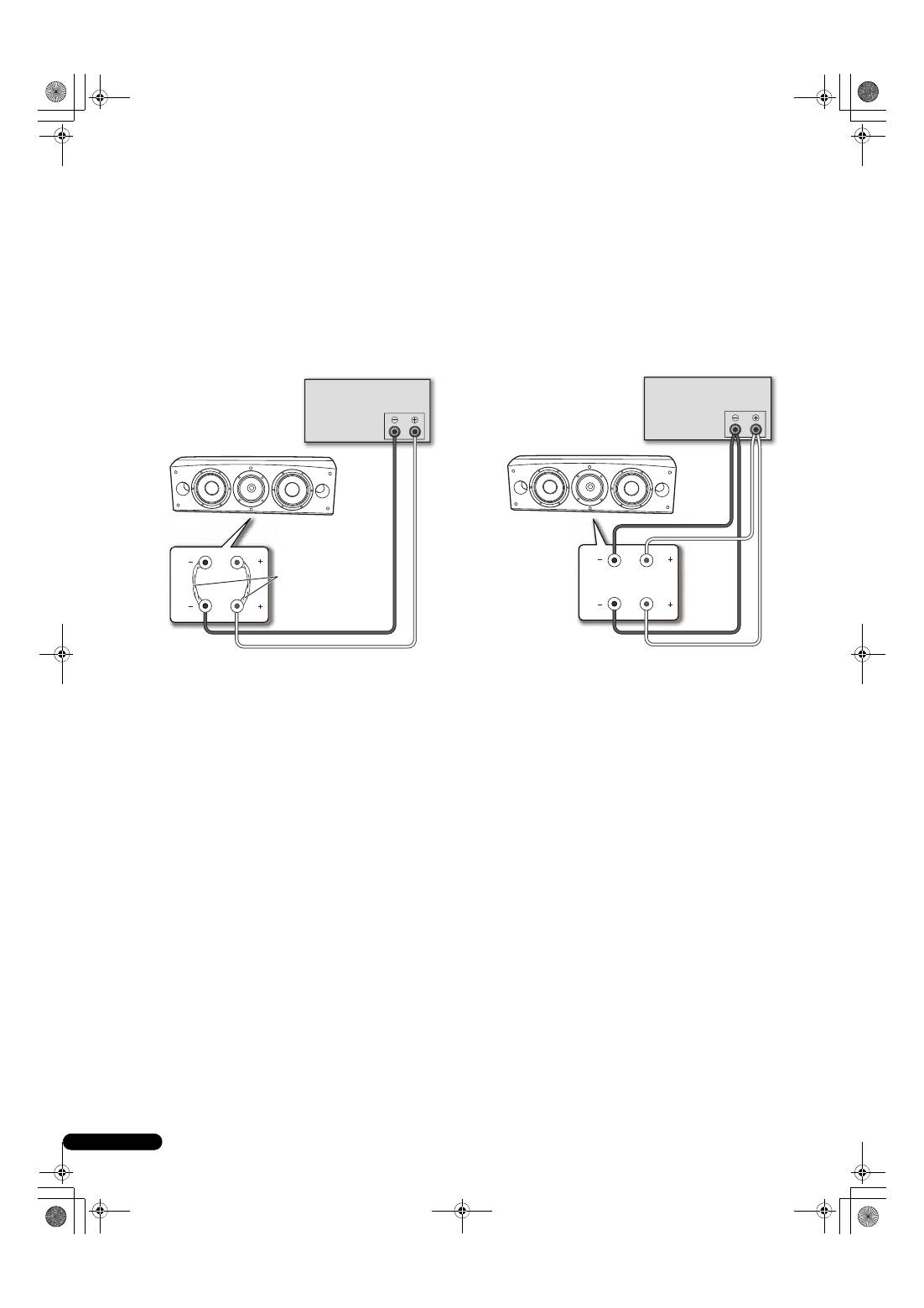

Collegamenti a filo singolo
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Collegamenti a doppio filo
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

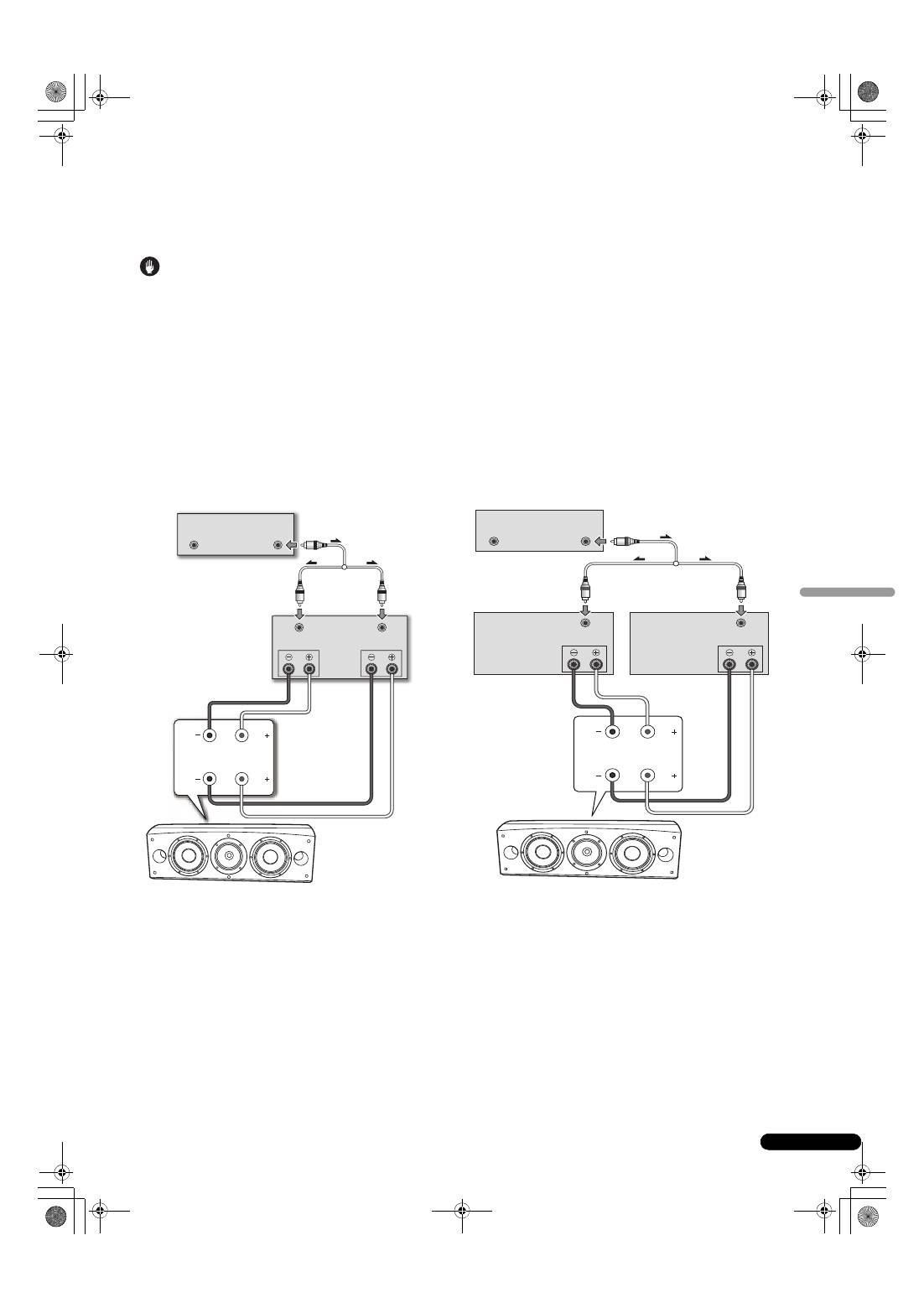

Collegamenti a doppio amplificatore
. . . . . . . . . . . . . . . . . . . . . . 9
Altre informazioni

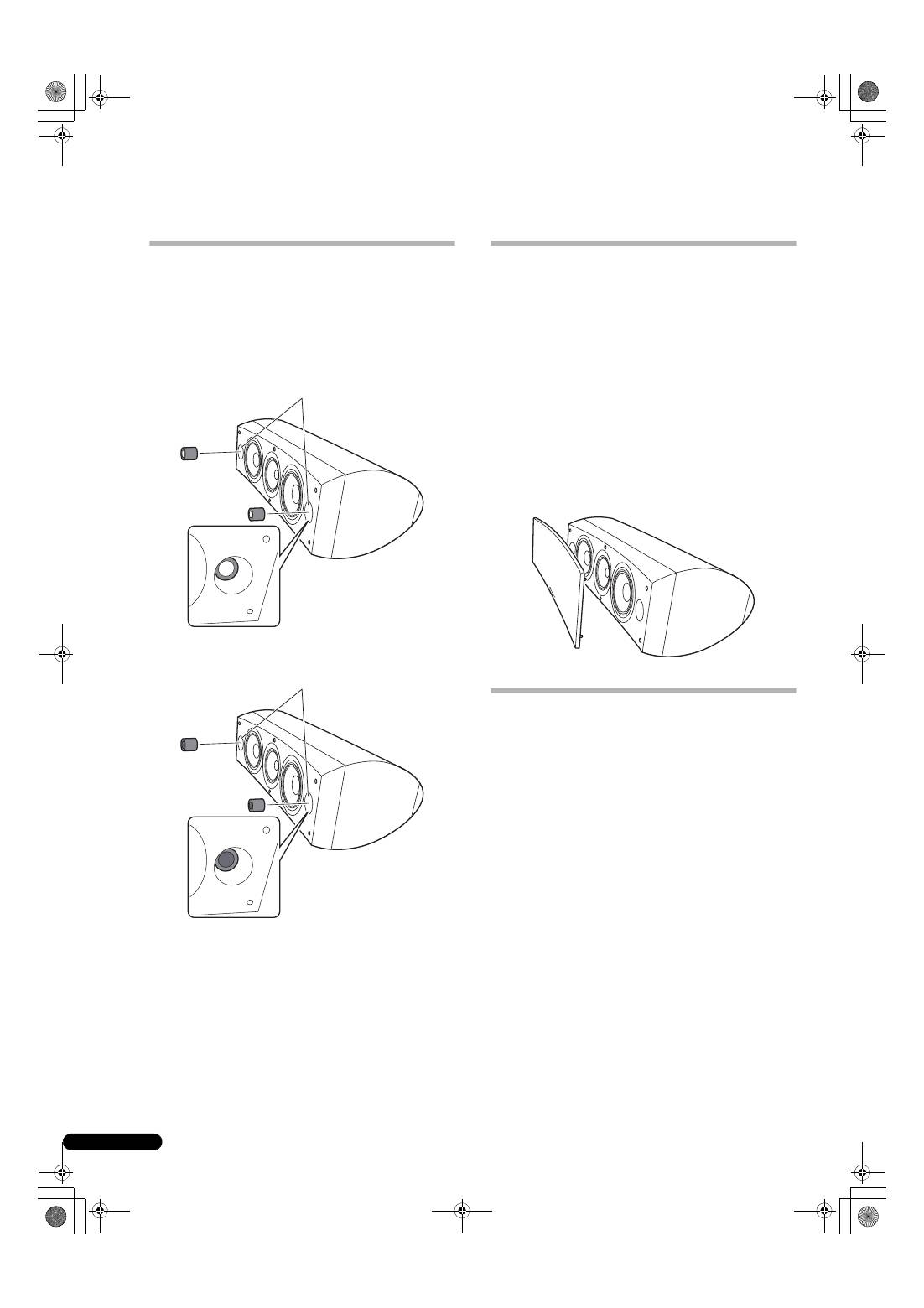

Uso dei tappi in schiuma
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Uso del solo tappo in schiuma A
. . . . . . . . . . . . . . . . . . . . . . . . 10
Uso dei tappi in schiuma A e B
. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Applicazione e rimozione della griglia di copertura
. . . . . . . . . . . . 10
Pulizia del cabinet dei diffusori
. . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Dati tecnici
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Prima di cominciare
• L’impedenza nominale di questo diffusore è 6
Ω
. Collegare il
diffusore ad un amplificatore dotato di un’impedenza di carico
che vada da 6
Ω
a 16
Ω
(un modello che porti sui terminali di
collegamento dei diffusori l’indicazione “6
Ω
– 16
Ω
”).
Per evitare danni al diffusore dovuti al sovraccarico di segnale
in ingresso, osservare le seguenti norme:
• Non alimentare il diffusore con potenza oltre il massimo
concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di
alta frequenza, non usare volumi eccessivi dell’amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a
produrre alti volumi. La distorsione armonica
dell’amplificatore aumenterebbe e potreste danneggiare il
diffusore.
Attenzione: installazione
• Nell’installare quest’unità, controllare che sia ben ferma ed
evitare le aree dove potrebbe cadere e causare ferimenti nel
caso di disastri naturali, ad esempio un terremoto.
• Non installare questi diffusori su di un muro o parete. Essi
possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una
parete. Se male installati, la griglia potrebbe cadere e causare
danni o ferite.
• Prima di fare collegamenti, spegnere i propri componenti AV,
scollegarli e consultarne i manuali. Controllare di avere usato
i cavi di collegamento corretti.
Attenzione: in uso
• Non installare il diffusore su superfici poco stabili. Esso in
caso di caduta può causare incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi
periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i
bambini ci giochino.
• Non posare oggetti grandi o pesanti sul diffusore.
• Non posare oggetti che producono campi magnetici, ad
esempio cacciaviti o pezzi di metallo, vicino al tweeter o al
midrange. Dato che i diffusori incorporano forti magneti,
questi oggetti possono venirne attratti, causando ferite o
danneggiando il diaframma.
K058_A_It
Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità
alle leggi che richiedono appositi trattamenti, recupero e riciclo.
I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi
servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).
Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.
In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti
potenzialmente negativi sull’ambiente e sulla vita dell’uomo.
S-8EX_IT.book 2 ページ ２００８年７月１６日 水曜日 午後２時２３分
3
It
Itali
a
no

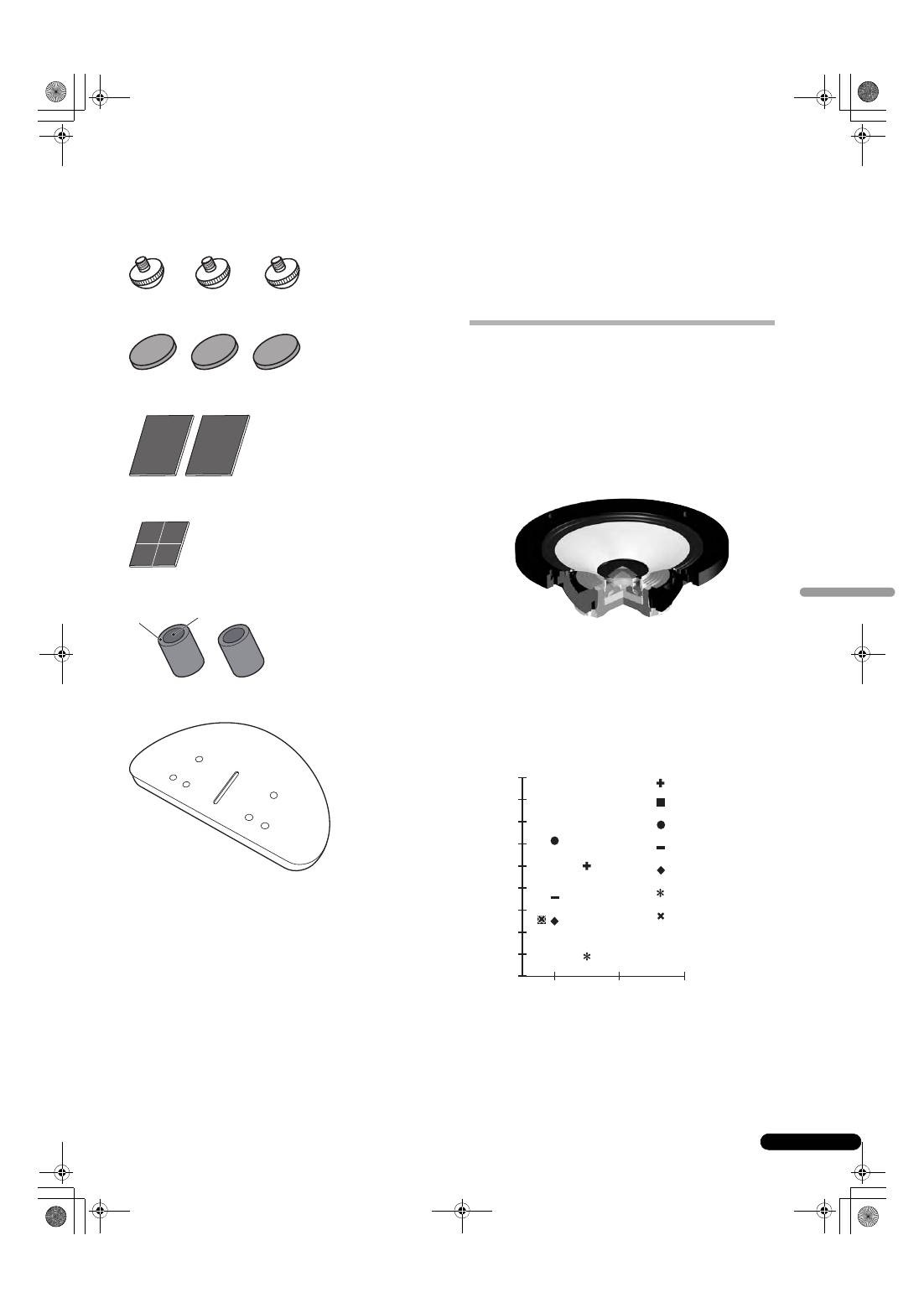

Contenuto della confezione
Punte x 3
Cuscinetti in sughero x 3
Cuscinetti antiscivolamento grandi x 2
Cuscinetti antiscivolamento piccoli x 4
Tappi in schiuma (A,B) x 2
Base del diffusore x 1
Rondelle x 2
Rondella elastica x 1
Vite (M5 x L40) x 1
Viti (M6 x L35) x 6
Griglia x 1
Istruzioni per l’uso
La serie EX
La serie EX, che include il grande know-how della serie di
diffusori Pioneer TAD, è stata sviluppata per creare i diffusori
migliori possibili in questa gamma di prezzo.
Il design e la produzione della serie EX sono il risultato di uno
sforzo di livello internazionale che rappresenta quanto c’è di
meglio nella tecnologia per diffusori di Pioneer.
Tecnologia dietro gli S-8EX
CST
Al cuore del sistema c’è un Coherent Source Trasducer (CST) o
trasduttore a sorgente coerente, derivante dalla tecnologia usata
nei diffusori TAD. Il diaframma del tweeter è installato
concentricamente entro l’apice del cono del midrange e genera
una sorgente puntiforme di suono per frequenze fra i
400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento
spettrale fra I suoni diretti e quelli riflessi che arrivano
all’ascoltatore, rendendo il suono più costante in tutta la stanza e
migliorando l’immagine acustica.
Diaframma in ceramica di grafite
Il tweeter del CST possiede diaframmi in ceramica di grafite dotati
di caratteristiche di grandissima resistenza e smorzamento,
praticamente senza rivali fra i materiali disponibili ed in uso per
diffusori di alto livello. La leggerezza e l’eccezionale resistenza
della ceramica di grafite si combinano a creare diffusori la
risonanza dei cui diaframmi può venire spinta ben oltre la gamma
dell’udibile.
A
B
C
eramica di grafite
A
lluminio
B
erillio
L
ega di boro
C
arbonio ceramico
C
arta
T
itanio
18 000
Velocità (m/s)
Perdita interna
16 000
14 000
12 000
10 000
8 000
6 000
4 000
2 000
0,005
0,015
0,025
0
S-8EX_IT.book 3 ページ ２００８年７月１６日 水曜日 午後２時２３分
4
It
Diaframma in lega di magnesio
Il midrange del CST possiede un diaframma in lega di magnesio
le cui caratteristiche di leggerezza e alte perdite interne
permettono un’alta transitorietà ed una colorazione minima dei
toni medi.
Driver dei bassi
Il driver dei bassi visto di seguito sta alla base dei diffusori S-8EX.
La forza di questo driver è il risultato del materiale composto di
aramide/carbonio, creato originariamente durante lo sviluppo
degli S-1EX, usato nel suo diaframma. La tecnologia di circuito
magnetico LDMC, esclusiva di Pioneer, è stata incorporata per
poter preservare la linearità da livelli bassi a livelli alti,
minimizzando la distorsione.
Struttura della cassa dei bassi
La forma unica degli S-8EX si basa su una necessità logica. Per
poter sincronizzare i tempi di arrivo del suono dal CST e dai due
driver dei bassi, ciascun driver è collocato su di uno schermo
acustico che contribuisce a creare una curva delicatissima
conosciuta come “curva di precisione” (vedi l’illustrazione che
segue). Costituito da una MDF (Medium Density Fiberboard, o
tavola in fibra di vetro di media densità) spessa fino a 65 mm,
questo schermo acustico è sufficientemente forte da contenere la
forza degli elementi conduttori. Inoltre, l’apertura dei bassi è stata
scolpita in un blocco estremamente spesso di MDF, producendo
una riduzione del rumore del vento e quindi bassi chiari e
profondi.
Reti di crossover
Le reti di crossover usano solo componenti di prima scelta. Le
bobine con anima in aria, le resistenza non induttive ed i
condensatori a pellicola sul percorso del segnale sono stati scelti
con cura ed ottimizzati per il driver CST in modo da produrre
segnale il più trasparente possibile. I driver dei bassi usano
induttori al silicone con anima a piastrine di acciaio che
minimizzano la distorsione e le perdite durante il trasferimento di
energia. Tutti i componenti sono collegati direttamente ai loro cavi
e non ad una scheda a circuiti stampati, permettendo perdite
minime e prestazioni massime.
Collaborazione con gli Air Studios
Dalla loro fondazione da parte di George Martin nel 1969 a Londra,
gli inglesi Air Studios si sono guadagnati il rispetto unanime di
artisti che lo riconoscono essere il miglior studio di registrazione
del mondo. Gli Air Studios hanno dato agli S-8EX il loro sigillo di
approvazione ad indicare che sono in grado di produrre la grande
qualità acustica richiesta dai creatori delle sonorità più pure del
mondo.
Cu
r
va di
pr
ecisione
S-8EX_IT.book 4 ページ ２００８年７月１６日 水曜日 午後２時２３分
5
It
Itali
a
no
Installazione e collocazione
Norme di installazione
Scegliere un tipo di installazione fra i seguenti.

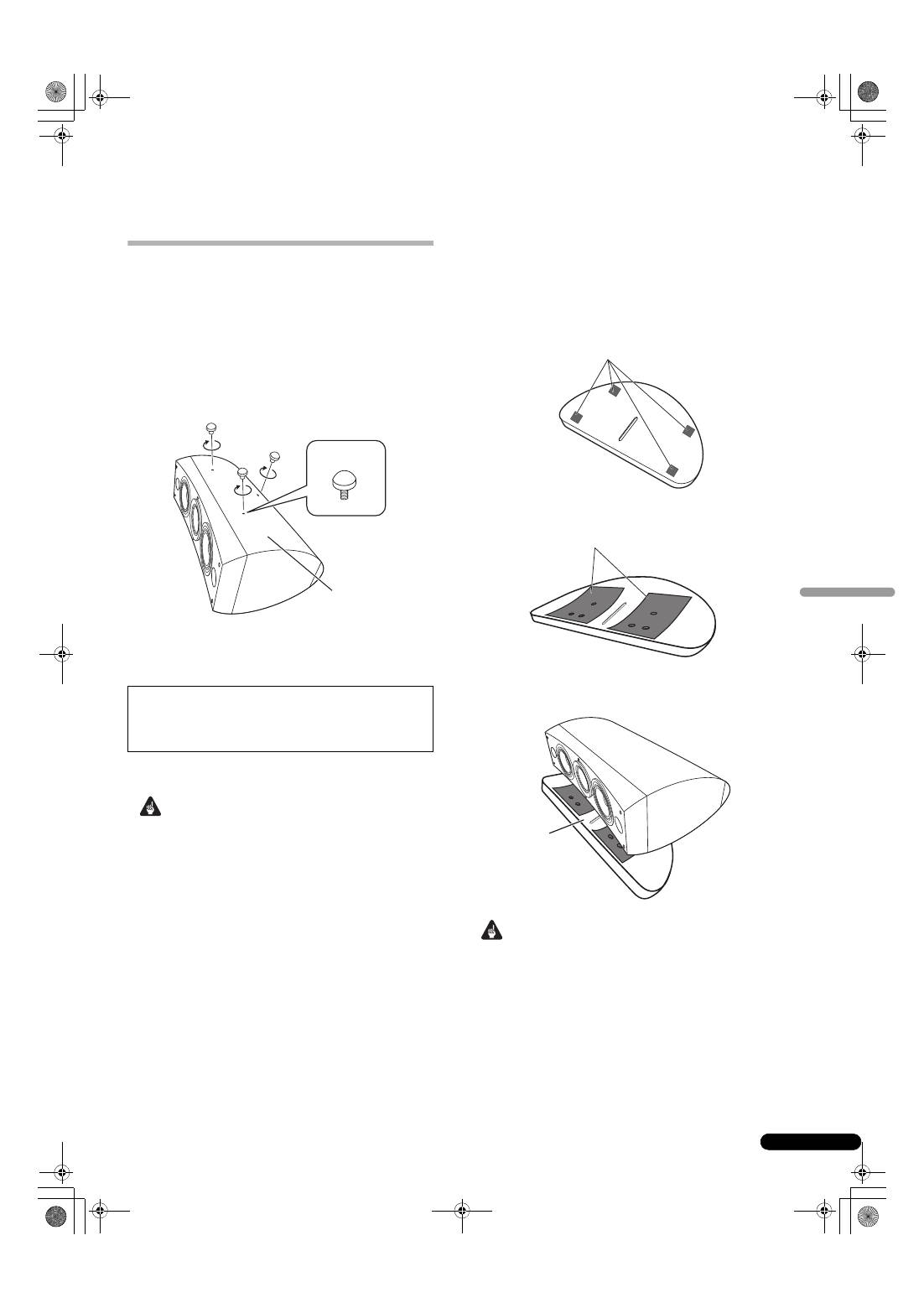

Se si installa il diffusore sul pavimento
Per installare il diffusore direttamente sul pavimento, usare le
punte in dotazione.
Installazione
1
Girare le punte avvitandole negli inserti filettati (M6)
facenti parte del fondo del diffusore e stringerle bene.
2
Mettere i cuscinetti in sughero nelle posizioni dove le tre
punte toccano quando il diffusore viene messo in posizione.
3
Posare il diffusore sui cuscinetti in sughero.
• Quest’unità pesa ben 28 kg ed è quindi molto pericoloso
provare a regolare il dado delle sue punte inclinando il
diffusore. Posare quest’unità sempre su qualcosa di morbido,
ad esempio una coperta, in modo che non danneggi il
pavimento ed installarla sempre insieme ad un assistente.
Uso della base del diffusore in dotazione
Se si usa la base del diffusore in dotazione, le punte in dotazione
non sono necessarie.
Installazione
1
Fissare i cuscinetti antislittamento (piccoli) nei quattro
punti sul fondo della base.
2
Fissare i cuscinetti antislittamento (grandi) nei due punti
della superficie superiore della base del diffusore.
3
Posare il diffusore sulla base.
Usando la base del diffusore in dotazione è possibile regolare
in modo fine l'angolazione del diffusore.
• Se si usa la base del diffusore in dotazione, non fissare il
diffusore in posizione con viti. Il diffusore potrebbe cadere e
causare incidenti.
Se non si usano i cuscinetti in sughero nell'installare i
diffusori, le punte possono causare danni al
pavimento. Raccomandiamo caldamente l'uso dei
cuscinetti in sughero a chi intende usare le punte.
Fondo del
diffusore
Punta
Importante
Cuscinetti antiscivolamento
p
iccoli
Cuscinetti antiscivolamento g
r
andi
Base del
diffuso
r
e
Importante
S-8EX_IT.book 5 ページ ２００８年７月１６日 水曜日 午後２時２３分
6
It
Uso della base per diffusore Pioneer CP-7EX
Per usare la base CP-7EX, la base del diffusore in dotazione deve
venire applicata agli steli della CP-7EX. Installare le basi nel modo
visto di seguito.
Installazione
1
Rimuovere il materiale di imballaggio dai fori per viti
nella base del diffusore.
2
Applicare la base del diffusore agli steli della CP-7EX.
Usare solo le viti (M6 x L35) in dotazione.
3
Fissare i cuscinetti antiscivolamento (grandi).
4
Usare le viti in dotazione (M5 x L40), la rondella elastica e
la rondella per fissare il diffusore alla sua base.
Per evitare che il diffusore cada, per fissare il diffusore alla sua
base usare solo le viti in dotazione. Per dettagli, consultare le
istruzioni in dotazione alla base per diffusori CP-7EX.
Scelta della posizione di installazione dei diffusori
La posizione all’interno della stanza di ascolto ha un grande
impatto sulle prestazioni generali del diffusore S-8EX in termini di
riproduzione dei bassi, accuratezza tonale ed immagine acustica.
Ogni stanza ha le sue peculiarità e quanto segue è semplicemente
una guida. La sperimentazione è il metodo migliore per
raggiungere buoni risultati.
Usare il grafico che segue come guida per determinare la
posizione ottimale per questi diffusori.
.
• Non mettere il diffusore dove sarà esposto a luce solare diretta
ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso
potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi
anche gravemente.
• Pioneer non si assume alcuna responsabilità per danni
risultanti da una scorretta messa in posa, un insufficiente
rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.
Viti (M6 x L35)
Base del
diffuso
r
e
Steli della base
Basamento della base
CP-7EX
Vite (M5 x L40)
Cuscinetti antiscivolamento g
r
andi
Rondelle
Rondella elastica
Da 30 cm a 60 cm
Diffusore centrale
Diffusore
anteriore
Diffusore
anteriore
Posizione di ascolto
Importante
S-8EX_IT.book 6 ページ ２００８年７月１６日 水曜日 午後２時２３分
7
It
Itali
a
no
Collegamenti
Collegamento con un amplificatore
Questo diffusore non include cavi per diffusori usati per il
collegamento con un amplificatore. Nello scegliere i cavi dei
diffusori, per poter ottenere il meglio che possono dare prendere
sempre il considerazione i fattori seguenti:
• Usare cavi per diffusori di grosso diametro, se possibile, e
ridurne al minimo la lunghezza.
• I cavi hanno caratteristiche differenti. Non dimenticare mai
questo fatto nello sceglierli.
• Scegliere cavi di resistenza il più bassa possibile e controllare
che i cavi dei terminali dei diffusori e dell’amplificatore siano
ben fissati.
Collegamento dei cavi
1
Spegnere l’amplificatore.
2
Collegare i cavi dei diffusori ai terminali di ingresso
(inferiori) sul retro del diffusore. Il terminale dei diffusori
positivo (+) è rosso, quello negativo (–) nero.
3
Collegare le estremità dei cavi ai terminali di uscita dei
diffusori dell’amplificatore. Per maggiori dettagli, consultare
il manuale del proprio amplificatore.
• Prendere le manopole dei terminali di ingresso inferiori,
girarle verso sinistra (in senso antiorario) ed inserire i cavi dei
diffusori nei fori dei terminali, quindi stringere le manopole
per fermare sia la barra breve che i cavi.
• Potete anche collegare i terminali dei diffusori con uno
spinotto a banana. Se si usa uno spinotto a banana, togliere
sempre il cappuccio in cima al terminale di ingresso.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per
controllare che siano ben collegati ai rispettivi terminali.
Collegamenti scadenti possono causare rumore ed
interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in
contatto l’uno con l’altro, il carico posto sull’amplificatore è
eccessivo. Questo può impedirne il funzionamento o
addirittura danneggiarlo.
AVVERTENZA
I terminali degli altoparlanti sono sotto tensione, alla
stessa
PERICOLOSA tensione
della corrente di rete.
Per prevenire rischi di folgorazioni nel corso delle
operazioni di collegamento o di distacco dei cavi degli
altoparlanti, staccare il cavo di alimentazione principale
prima di toccare qualsiasi parte non isolata.
D3-4-2-2-3_A_It
Connettori con barra
di messa in corto
Terminale rosso (+)
Terminale nero
(–)
S-8EX_IT.book 7 ページ ２００８年７月１６日 水曜日 午後２時２３分
8
It
Collegamenti a filo singolo
Nel caso di collegamenti a filo singolo, collegare le sezioni delle
frequenze medio-alte e basse della rete di crossover con il
collegamento di messa in corto accluso all’unità, poi collegare il
filo (+) del proprio amplificatore al terminale rosso ed il filo (–) del
proprio amplificatore al terminale nero nel modo indicato qui di
seguito.
Collegamenti a doppio filo
Nel caso si usino collegamenti a doppio filo, si collegano
indipendentemente i diffusori alle prese delle alte e basse
frequenze. Questo fa sì che il driver CST ed i driver dei bassi
vengano collegati direttamente ed indipendentemente
all’amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo
a seconda del suo scopo. Collegare una serie di fili alla serie
inferiore di terminali (rete specifica per i bassi). Collegare poi una
seconda serie di fili alla serie superiore di terminali (rete specifica
CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi
dell’amplificatore. Collegare ambedue i fili (+) ai terminali (+)
dell’amplificatore ed ambedue i fili (–) ai terminali (–)
dell’amplificatore nel modo visualizzato di seguito.
SPEAKERS OUTPUT
Collegamento di
messa in corto
Diffusore (retro): Pannello d’ingresso
Amplificatore (retro)
(Viene mostrato un solo canale)
Diffusore
HF
HF
LF
LF
SPEAKERS OUTPUT
Diffusore (retro): Pannello d’ingresso
Amplificatore (retro)
(Viene mostrato un solo canale)
Diffusore
HF
HF
LF
LF
S-8EX_IT.book 8 ページ ２００８年７月１６日 水曜日 午後２時２３分
9
It
Itali
a
no
Collegamenti a doppio amplificatore
La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli
acuti.
Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.
Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.
Non facendolo si danneggiano gli amplificatori.
Doppia amplificazione verticale
In questa configurazione, due identici amplificatori stereo
vengono usati per ciascun diffusore. Un canale di ciascun
amplificatore pilota la sezione delle basse frequenze e l’altro la
sezione delle alte frequenze nel modo indicato qui di seguito.
Collegare una serie di fili dall’uscita di un canale alla serie
inferiore di terminali (rete specifica per i bassi).
Collegare poi una seconda serie di fili dall’altro canale
dell’amplificatore alla serie superiore di terminali (rete specifica
CST).
Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed
ambedue i fili (–) ai terminali (–) dell’amplificatore.
Doppia amplificazione orizzontale
In questa configurazione si possono usare differenti amplificatori
stereo per le sezioni dei bassi e delle frequenze medio-alte dei
diffusori, ad esempio amplificatori a valvole per le alte frequenze
ed a stato solido per le basse frequenze. Ciascun canale degli
amplificatori pilota la sezione delle basse frequenze di ciascun
diffusore e ciascun canale dell’altro amplificatore pilota la sezione
delle frequenze medio-alte nel modo indicato qui di seguito.
Questo metodo richiede un uguale guadagno di ambedue gli
amplificatori per evitare una perdita di bilanciamento nella
riproduzione delle basse frequenze e delle medie frequenze dai
diffusori. In caso di dubbi, consultare il proprio negoziante di
fiducia.
Attenzione
Diffusore
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1
Ch.2
OUTPUT
Diffusore (retro):
Pannello d’ingresso
(Viene mostrato
un solo canale)
Amplificatore di
potenza
(posteriore)
(Adattatore Y da
acquistare
separatamente)
Preamplificatore (posteriore)
HF
HF
LF
LF
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUT
OUTPUT
Amplificatore di potenza
(pannello posteriore)
(basse frequenze)
Amplificatore di potenza
(pannello posteriore)
(alte frequenze)
(Viene mostrato un
solo canale)
(Viene mostrato un
solo canale)
(Viene mostrato un
solo canale)
(Adattatore Y da acquistare
separatamente)
Diffusore (retro):
Pannello d’ingresso
Diffusore
Preamplificatore (posteriore)
HF
HF
LF
LF
S-8EX_IT.book 9 ページ ２００８年７月１６日 水曜日 午後２時２３分
10
It
Altre informazioni
Uso dei tappi in schiuma
Questa unità viene fornita con dei tappi in gomma utili per
regolare il volume dei bassi. Per farne uso, metterlo piano nelle
porte bass-reflex su ambedue i lati del diffusore. Inserire o il solo
tappo in schiuma A o sia quello A sia quello B fino a raggiungere
il suono desiderato.
Uso del solo tappo in schiuma A
Uso dei tappi in schiuma A e B
Applicazione e rimozione della
griglia di copertura
Questo diffusore possiede una griglia di copertura installabile e
rimovibile nel modo seguente:
1
Per applicare la copertura della griglia, allineare i fori del
diffusore con le sporgenze della griglia e premere
fermamente.
2
Per togliere la griglia, prenderne i bordi superiore ed
inferiore sulla sinistra con le mani e tirare lentamente verso
di sé per separarla dal diffusore.
3
Portare quindi le mani al centro della griglia e tirare piano
i bordi superiore ed inferiore verso di sé per separarne il
centro.
4
Infine, prendere i bordi superiore ed inferiore della griglia
sulla destra e tirare verso di sé per separare la porzione
rimanente della griglia dal diffusore.
Pulizia del cabinet dei diffusori
Normalmente per mantenere pulito il diffusore dovrebbe bastare
un panno morbido ed asciutto. Se necessario, passarlo con un
panno inumidito con un detergente neutro diluito cinque o sei
volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti
per mobilia.
Non usare mai diluenti, benzina, spray insetticidi o altre sostanze
chimiche su o vicino a quest’unità, dato che essi ne corrodono la
superficie.
Po
r
te bass-
r
eflex
Po
r
te bass-
r
eflex
S-8EX_IT.book 10 ページ ２００８年７月１６日 水曜日 午後２時２３分
11
It
Itali
a
no
Dati tecnici
Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo bass-reflex da pavimento
(schermata magneticamente)
Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .a tre vie
Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono da 16 cm x 2
Mid tweeter . . . . . . . . . . . . . . . . . . . . . . cono da 14 cm/cupola da 3 cm
Impedenza nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ω
Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . Da 34 Hz a 100 kHz
Sensibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)
Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W
Dimensioni esterne . . . . . . . . 723 (L) mm x 263 (A) mm x 387 (P) mm
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg
Accessori in dotazione
Punte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Cuscinetti in sughero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Cuscinetti antiscivolamento grandi . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Cuscinetti antiscivolamento piccoli . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tappi in schiuma (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Base del diffusorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Rondelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Rondella elastica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Vite (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Viti (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Griglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Istruzioni per l’uso
I dati tecnici ed il design sono soggetti a modifiche senza
preavviso a causa di migliorie.
Schermatura magnetica
Questo diffusore è schermato magneticamente. Tuttavia, se il
diffusore è installato estremamente vicino ad un televisore, può
causare aberrazioni cromatriche.
Se questo accade, spegnere il televisore e riaccenderlo dopo
15 minuti a 30 minuti. Se il problema persiste, allontanare i
diffusori dal televisore.
è un marchio di fabbrica messo sul prodotto che utilizza
la tecnologia Phase Control di Pioneer. Questa tecnologia
permette una riproduzione audio di alta qualità attraverso i vari
componenti regolandone la fase.
Pubblicato da Pioneer Corporation.
Copyright © 2008 Pioneer Corporation.
Tutti i diritti riservati.
Nota
S-8EX_IT.book 11 ページ ２００８年７月１６日 水曜日 午後２時２３分
